Пристрій для відбору бджолиної отрути

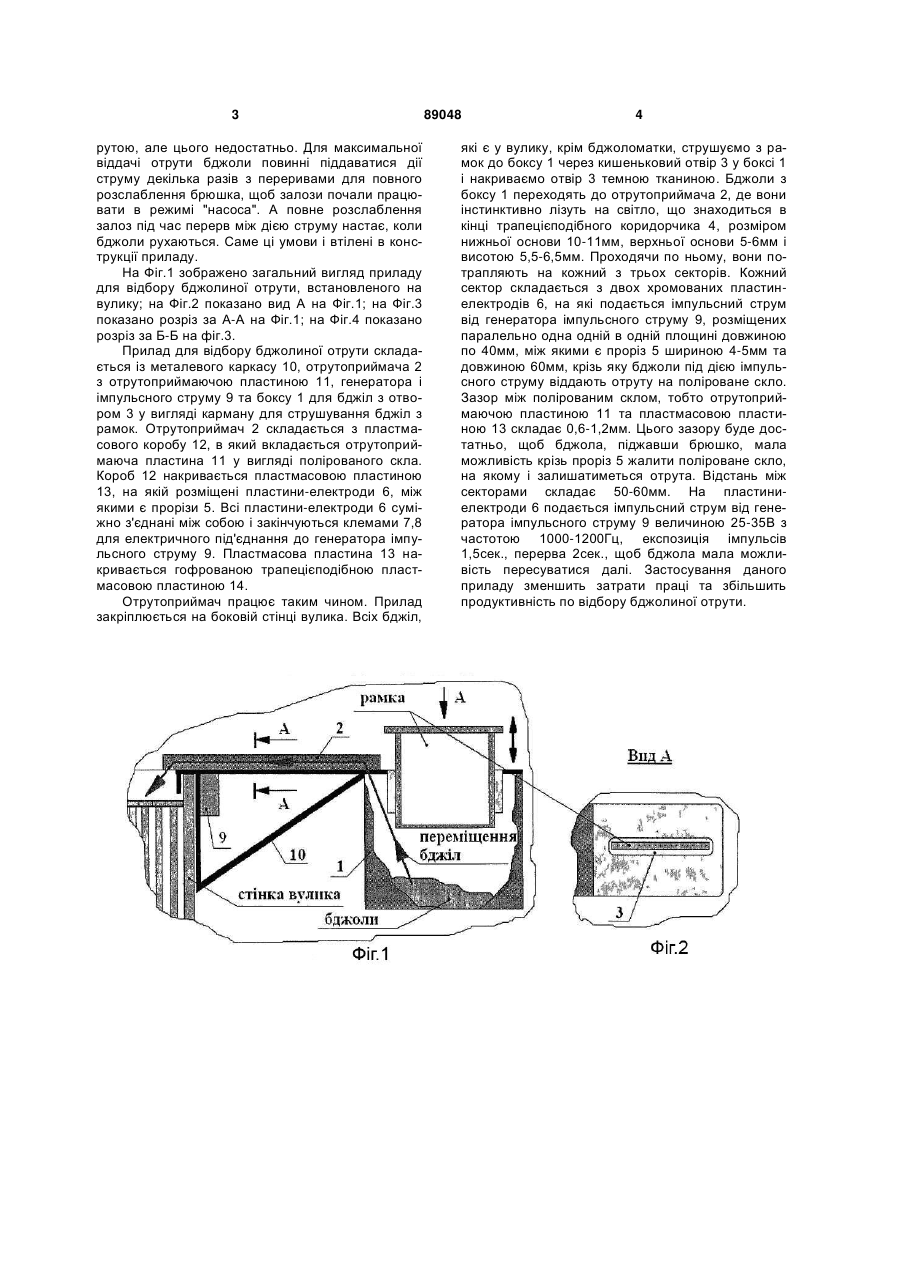

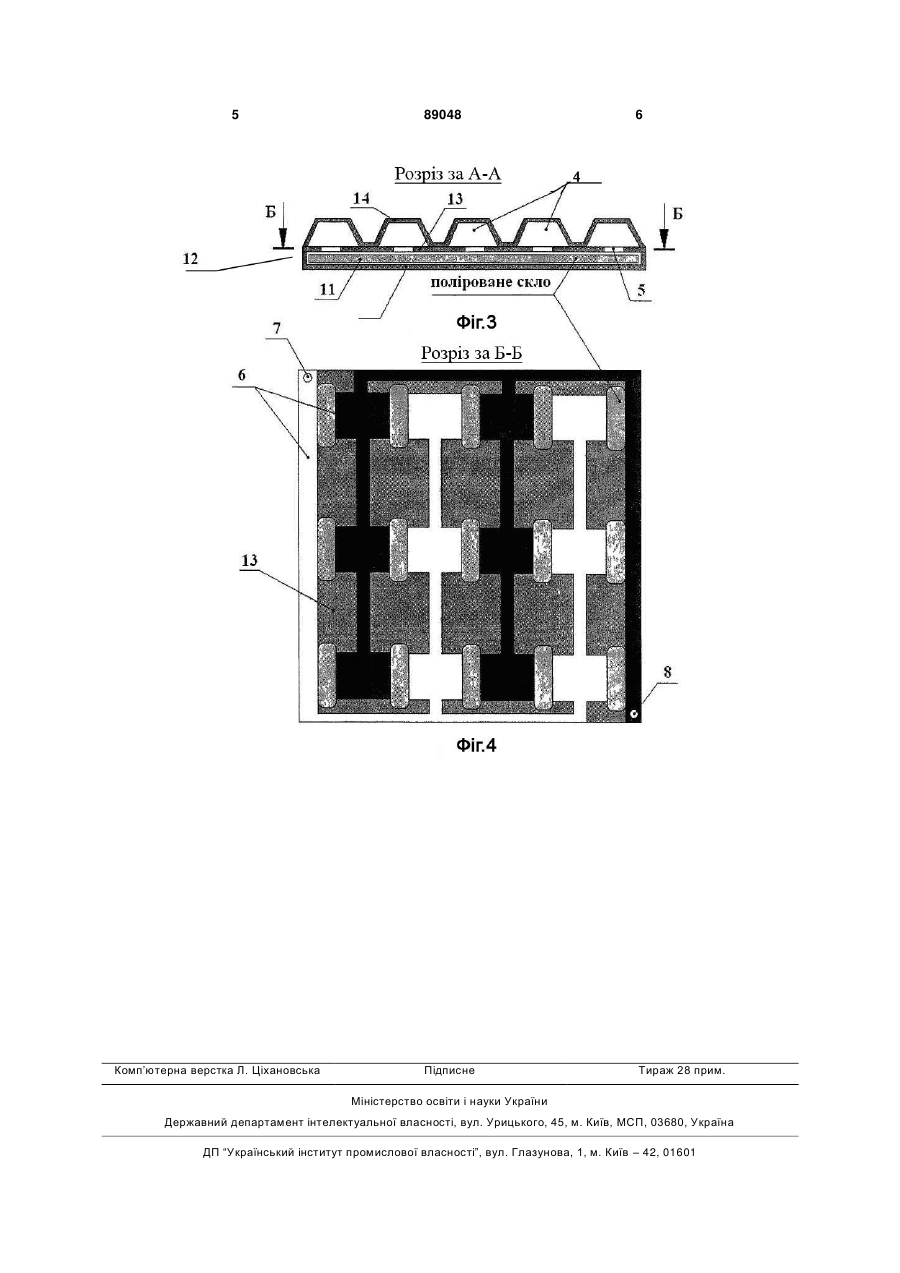

1. Пристрій для відбору бджолиної отрути, що містить отрутоприймач з електродами, які підключені до генератора імпульсного струму, який від 3 рутою, але цього недостатньо. Для максимальної віддачі отрути бджоли повинні піддаватися дії струму декілька разів з переривами для повного розслаблення брюшка, щоб залози почали працювати в режимі "насоса". А повне розслаблення залоз під час перерв між дією струму настає, коли бджоли рухаються. Саме ці умови і втілені в конструкції приладу. На Фіг.1 зображено загальний вигляд приладу для відбору бджолиної отрути, встановленого на вулику; на Фіг.2 показано вид А на Фіг.1; на Фіг.3 показано розріз за А-А на Фіг.1; на Фіг.4 показано розріз за Б-Б на фіг.3. Прилад для відбору бджолиної отрути складається із металевого каркасу 10, отрутоприймача 2 з отрутоприймаючою пластиною 11, генератора і імпульсного струму 9 та боксу 1 для бджіл з отвором 3 у вигляді карману для струшування бджіл з рамок. Отрутоприймач 2 складається з пластмасового коробу 12, в який вкладається отрутоприймаюча пластина 11 у вигляді полірованого скла. Короб 12 накривається пластмасовою пластиною 13, на якій розміщені пластини-електроди 6, між якими є прорізи 5. Всі пластини-електроди 6 суміжно з'єднані між собою і закінчуються клемами 7,8 для електричного під'єднання до генератора імпульсного струму 9. Пластмасова пластина 13 накривається гофрованою трапецієподібною пластмасовою пластиною 14. Отрутоприймач працює таким чином. Прилад закріплюється на боковій стінці вулика. Всіх бджіл, 89048 4 які є у вулику, крім бджоломатки, струшуємо з рамок до боксу 1 через кишеньковий отвір 3 у боксі 1 і накриваємо отвір 3 темною тканиною. Бджоли з боксу 1 переходять до отрутоприймача 2, де вони інстинктивно лізуть на світло, що знаходиться в кінці трапецієподібного коридорчика 4, розміром нижньої основи 10-11мм, верхньої основи 5-6мм і висотою 5,5-6,5мм. Проходячи по ньому, вони потрапляють на кожний з трьох секторів. Кожний сектор складається з двох хромованих пластинелектродів 6, на які подається імпульсний струм від генератора імпульсного струму 9, розміщених паралельно одна одній в одній площині довжиною по 40мм, між якими є проріз 5 шириною 4-5мм та довжиною 60мм, крізь яку бджоли під дією імпульсного струму віддають отруту на поліроване скло. Зазор між полірованим склом, тобто отрутоприймаючою пластиною 11 та пластмасовою пластиною 13 складає 0,6-1,2мм. Цього зазору буде достатньо, щоб бджола, піджавши брюшко, мала можливість крізь проріз 5 жалити поліроване скло, на якому і залишатиметься отрута. Відстань між секторами складає 50-60мм. На пластиниелектроди 6 подається імпульсний струм від генератора імпульсного струму 9 величиною 25-35В з частотою 1000-1200Гц, експозиція імпульсів 1,5сек., перерва 2сек., щоб бджола мала можливість пересуватися далі. Застосування даного приладу зменшить затрати праці та збільшить продуктивність по відбору бджолиної отрути. 5 Комп’ютерна верстка Л. Ціхановська 89048 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
