Віброзбуджувач

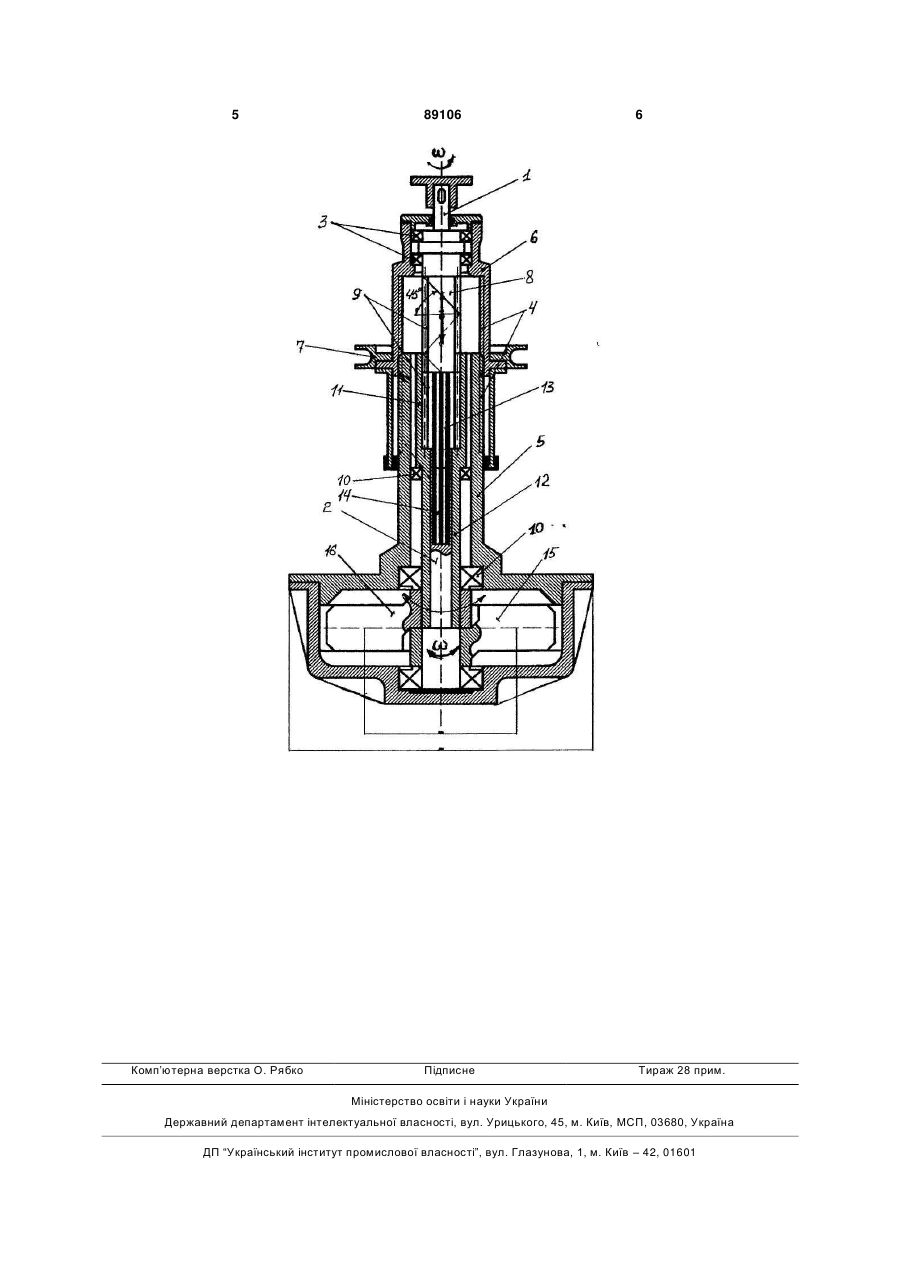

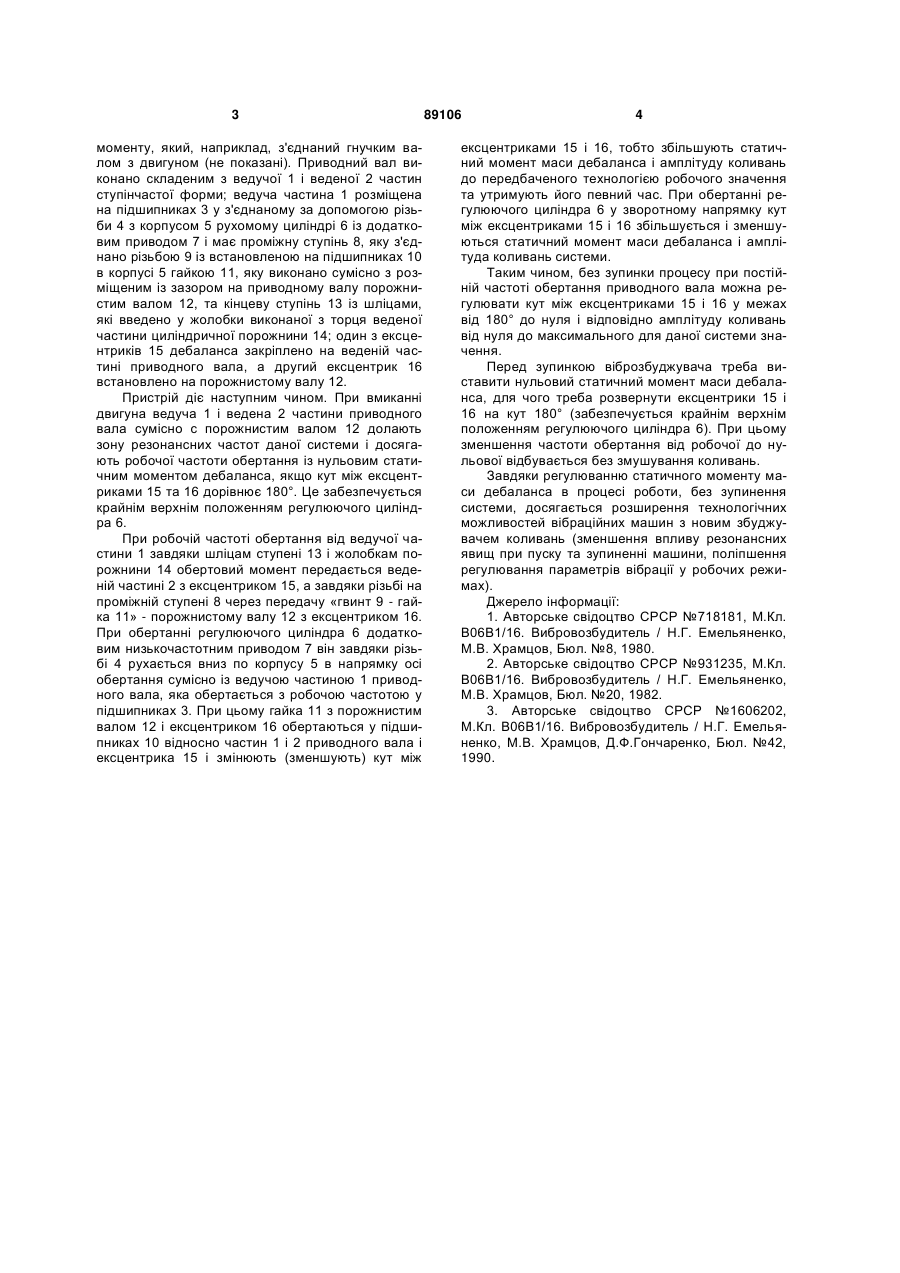

Віброзбуджувач, що містить привід, встановлений у корпусі на підшипниках, привідний вал, 3 моменту, який, наприклад, з'єднаний гнучким валом з двигуном (не показані). Приводний вал виконано складеним з ведучої 1 і веденої 2 частин ступінчастої форми; ведуча частина 1 розміщена на підшипниках 3 у з'єднаному за допомогою різьби 4 з корпусом 5 рухомому циліндрі 6 із додатковим приводом 7 і має проміжну ступінь 8, яку з'єднано різьбою 9 із встановленою на підшипниках 10 в корпусі 5 гайкою 11, яку виконано сумісно з розміщеним із зазором на приводному валу порожнистим валом 12, та кінцеву ступінь 13 із шліцами, які введено у жолобки виконаної з торця веденої частини циліндричної порожнини 14; один з ексцентриків 15 дебаланса закріплено на веденій частині приводного вала, а другий ексцентрик 16 встановлено на порожнистому валу 12. Пристрій діє наступним чином. При вмиканні двигуна ведуча 1 і ведена 2 частини приводного вала сумісно с порожнистим валом 12 долають зону резонансних частот даної системи і досягають робочої частоти обертання із нульовим статичним моментом дебаланса, якщо кут між ексцентриками 15 та 16 дорівнює 180°. Це забезпечується крайнім верхнім положенням регулюючого циліндра 6. При робочій частоті обертання від ведучої частини 1 завдяки шліцам ступені 13 і жолобкам порожнини 14 обертовий момент передається веденій частині 2 з ексцентриком 15, а завдяки різьбі на проміжній ступені 8 через передачу «гвинт 9 - гайка 11» - порожнистому валу 12 з ексцентриком 16. При обертанні регулюючого циліндра 6 додатковим низькочастотним приводом 7 він завдяки різьбі 4 рухається вниз по корпусу 5 в напрямку осі обертання сумісно із ведучою частиною 1 приводного вала, яка обертається з робочою частотою у підшипниках 3. При цьому гайка 11 з порожнистим валом 12 і ексцентриком 16 обертаються у підшипниках 10 відносно частин 1 і 2 приводного вала і ексцентрика 15 і змінюють (зменшують) кут між 89106 4 ексцентриками 15 і 16, тобто збільшують статичний момент маси дебаланса і амплітуду коливань до передбаченого технологією робочого значення та утримують його певний час. При обертанні регулюючого циліндра 6 у зворотному напрямку кут між ексцентриками 15 і 16 збільшується і зменшуються статичний момент маси дебаланса і амплітуда коливань системи. Таким чином, без зупинки процесу при постійній частоті обертання приводного вала можна регулювати кут між ексцентриками 15 і 16 у межах від 180° до нуля і відповідно амплітуду коливань від нуля до максимального для даної системи значення. Перед зупинкою віброзбуджувача треба виставити нульовий статичний момент маси дебаланса, для чого треба розвернути ексцентрики 15 і 16 на кут 180° (забезпечується крайнім верхнім положенням регулюючого циліндра 6). При цьому зменшення частоти обертання від робочої до нульової відбувається без змушування коливань. Завдяки регулюванню статичного моменту маси дебаланса в процесі роботи, без зупинення системи, досягається розширення технологічних можливостей вібраційних машин з новим збуджувачем коливань (зменшення впливу резонансних явищ при пуску та зупиненні машини, поліпшення регулювання параметрів вібрації у робочих режимах). Джерело інформації: 1. Авторське свідоцтво СРСР №718181, М.Кл. В06В1/16. Вибровозбудитель / Н.Г. Емельяненко, М.В. Храмцов, Бюл. №8, 1980. 2. Авторське свідоцтво СРСР №931235, М.Кл. В06В1/16. Вибровозбудитель / Н.Г. Емельяненко, М.В. Храмцов, Бюл. №20, 1982. 3. Авторське свідоцтво СРСР №1606202, М.Кл. В06В1/16. Вибровозбудитель / Н.Г. Емельяненко, М.В. Храмцов, Д.Ф.Гончаренко, Бюл. №42, 1990. 5 Комп’ютерна верстка О. Рябко 89106 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
