Листова мішалка реактора
Номер патенту: 89148
Опубліковано: 10.04.2014
Формула / Реферат
Мішалка в нижньому дифузорі реактора, яка відрізняється тим, що виконана у вигляді листової конструкції.
Текст

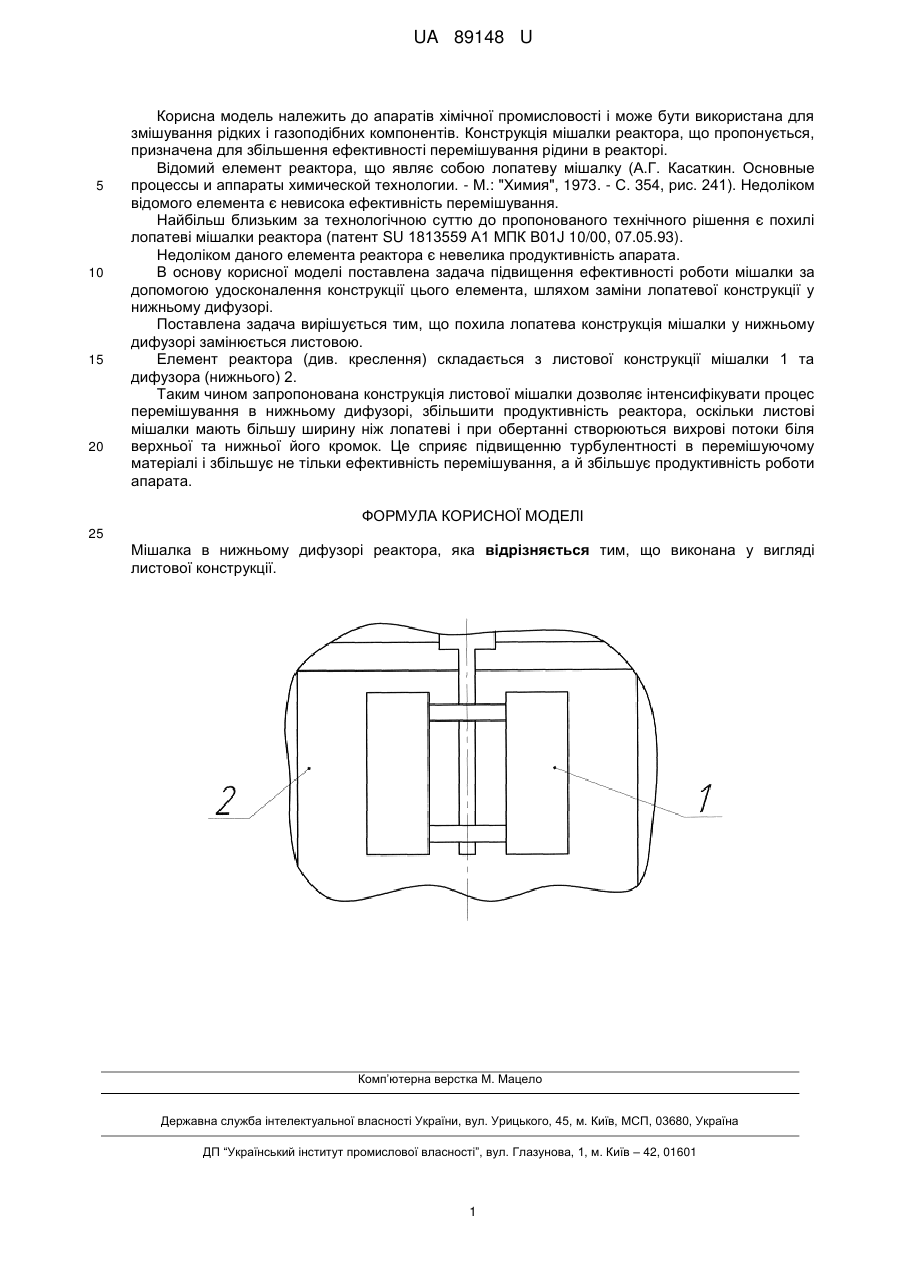

Реферат: Мішалка в нижньому дифузорі реактора виконана у вигляді листової конструкції. UA 89148 U (54) ЛИСТОВА МІШАЛКА РЕАКТОРА UA 89148 U UA 89148 U 5 10 15 20 Корисна модель належить до апаратів хімічної промисловості і може бути використана для змішування рідких і газоподібних компонентів. Конструкція мішалки реактора, що пропонується, призначена для збільшення ефективності перемішування рідини в реакторі. Відомий елемент реактора, що являє собою лопатеву мішалку (А.Г. Касаткин. Основные процессы и аппараты химической технологии. - М.: "Химия", 1973. - С. 354, рис. 241). Недоліком відомого елемента є невисока ефективність перемішування. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є похилі лопатеві мішалки реактора (патент SU 1813559 А1 МПК В01J 10/00, 07.05.93). Недоліком даного елемента реактора є невелика продуктивність апарата. В основу корисної моделі поставлена задача підвищення ефективності роботи мішалки за допомогою удосконалення конструкції цього елемента, шляхом заміни лопатевої конструкції у нижньому дифузорі. Поставлена задача вирішується тим, що похила лопатева конструкція мішалки у нижньому дифузорі замінюється листовою. Елемент реактора (див. креслення) складається з листової конструкції мішалки 1 та дифузора (нижнього) 2. Таким чином запропонована конструкція листової мішалки дозволяє інтенсифікувати процес перемішування в нижньому дифузорі, збільшити продуктивність реактора, оскільки листові мішалки мають більшу ширину ніж лопатеві і при обертанні створюються вихрові потоки біля верхньої та нижньої його кромок. Це сприяє підвищенню турбулентності в перемішуючому матеріалі і збільшує не тільки ефективність перемішування, а й збільшує продуктивність роботи апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Мішалка в нижньому дифузорі реактора, яка відрізняється тим, що виконана у вигляді листової конструкції. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Автори англійськоюStepaniuk Andrii Romanovych
Автори російськоюСтепанюк Андрей Романович
МПК / Мітки
МПК: B01F 7/16
Мітки: реактора, листова, мішалка
