Спосіб контролю місцезнаходження речей в приміщенні

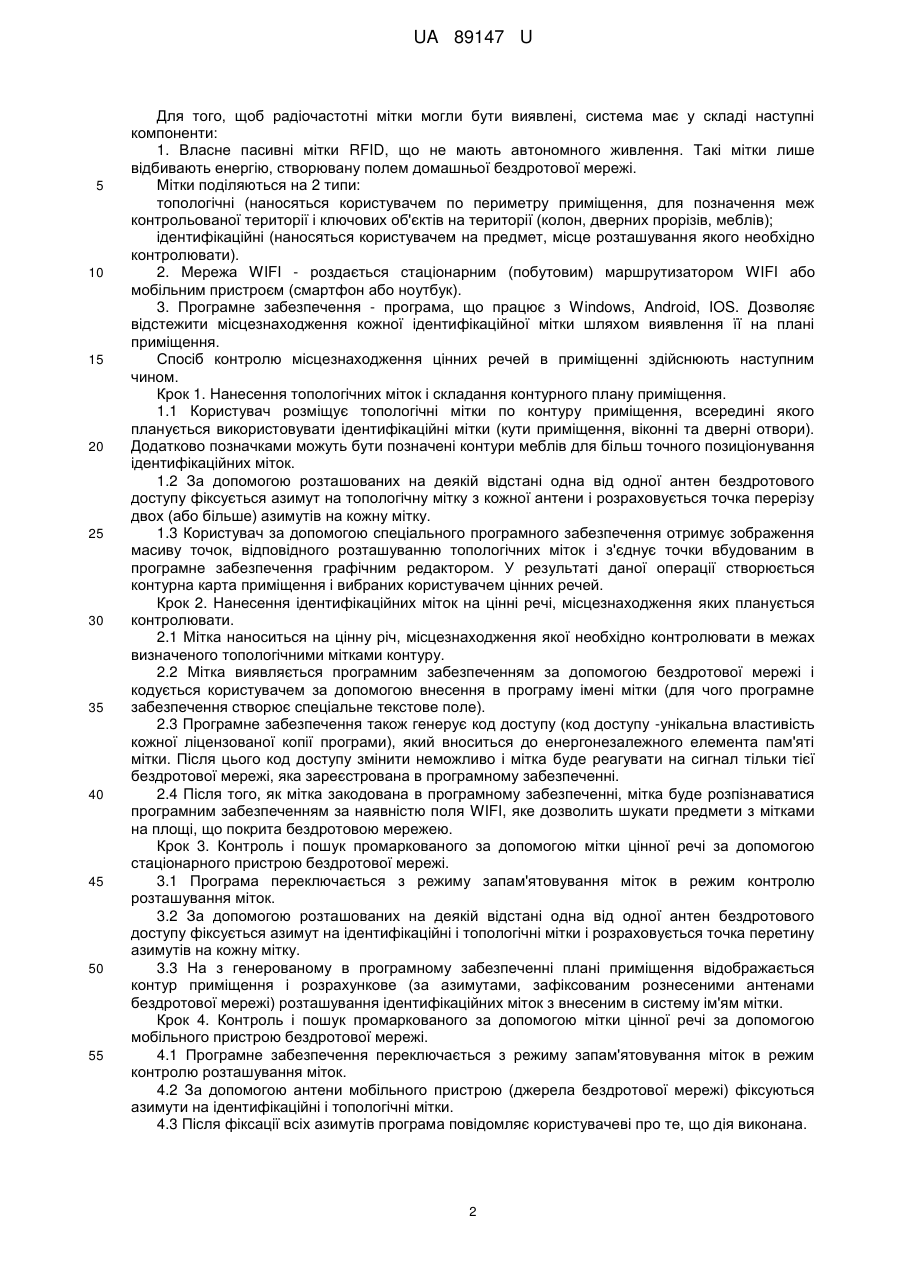

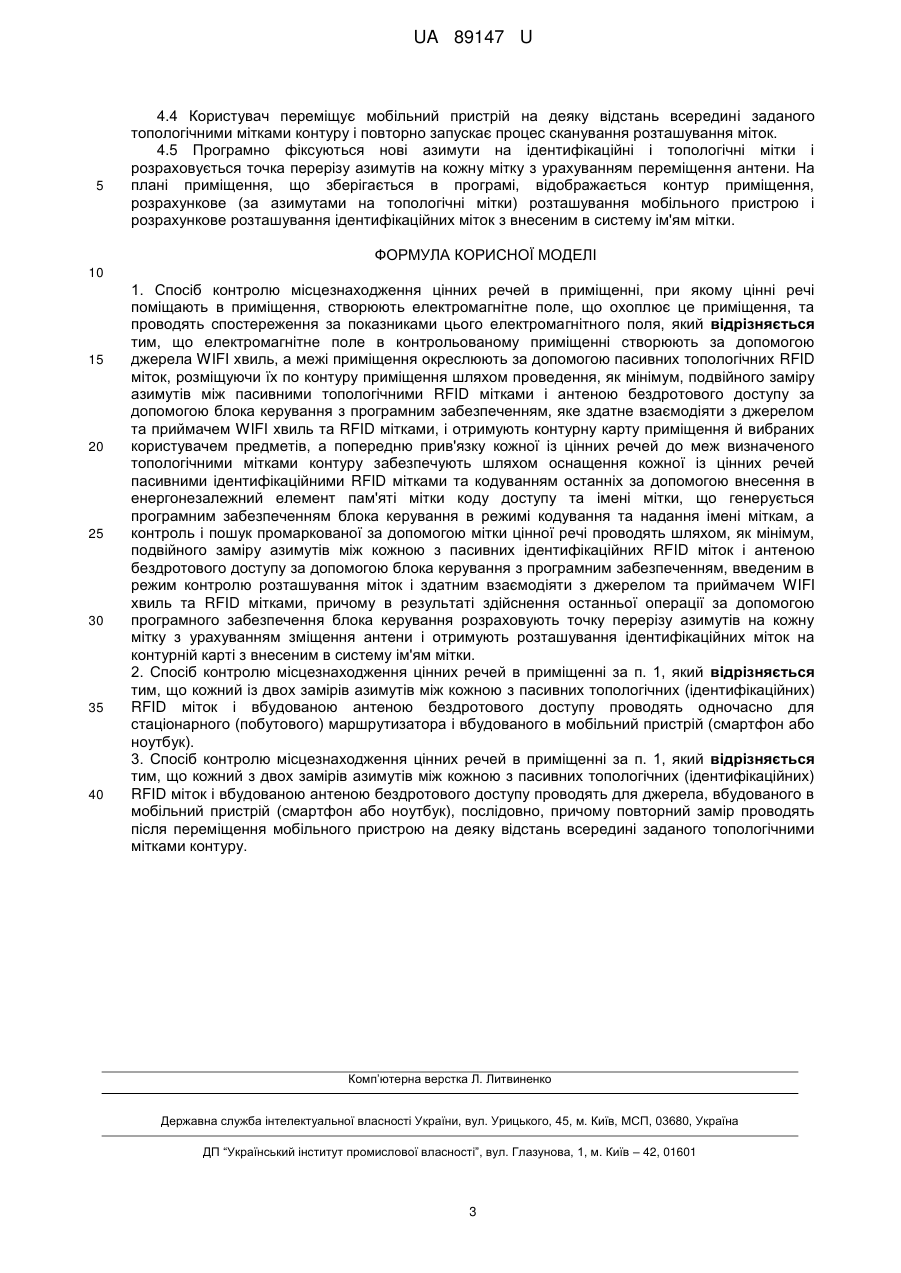

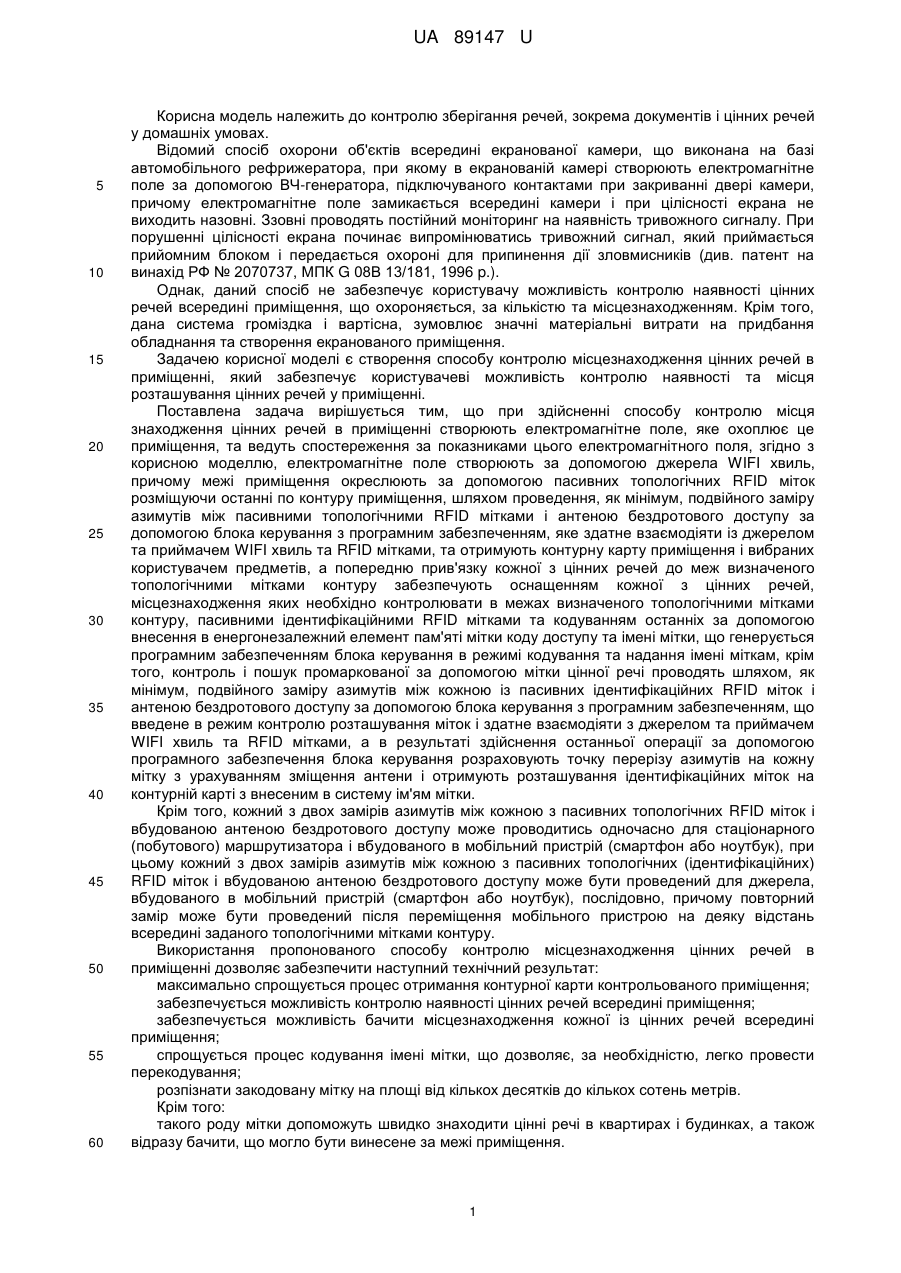

Реферат: Спосіб контролю місцезнаходження цінних речей в приміщенні включає розміщення цінних речей в приміщенні. Створення електромагнітного поля в контрольованому приміщенні за допомогою джерела WIFI хвиль. Межі приміщення окреслюють за допомогою пасивних топологічних RFID міток, розміщуючи їх по контуру приміщення шляхом проведення подвійного заміру азимутів між пасивними топологічними RFID мітками і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням. Отримують контурну карту приміщення й вибраних користувачем предметів. Попередню прив'язку кожної із цінних речей до меж визначеного топологічними мітками контуру забезпечують шляхом оснащення кожної із цінних речей пасивними ідентифікаційними RFID мітками та кодуванням останніх за допомогою внесення в енергонезалежний елемент пам'яті мітки коду доступу та імені мітки. Контроль і пошук промаркованої за допомогою мітки цінної речі проводять шляхом подвійного заміру азимутів між кожною з пасивних ідентифікаційних RFID міток і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням. За допомогою програмного забезпечення блока керування розраховують точку перерізу азимутів на кожну мітку з урахуванням зміщення антени і отримують розташування ідентифікаційних міток на контурній карті з внесеним в систему ім'ям мітки. UA 89147 U (12) UA 89147 U UA 89147 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до контролю зберігання речей, зокрема документів і цінних речей у домашніх умовах. Відомий спосіб охорони об'єктів всередині екранованої камери, що виконана на базі автомобільного рефрижератора, при якому в екранованій камері створюють електромагнітне поле за допомогою ВЧ-генератора, підключуваного контактами при закриванні двері камери, причому електромагнітне поле замикається всередині камери і при цілісності екрана не виходить назовні. Ззовні проводять постійний моніторинг на наявність тривожного сигналу. При порушенні цілісності екрана починає випромінюватись тривожний сигнал, який приймається прийомним блоком і передається охороні для припинення дії зловмисників (див. патент на винахід РФ № 2070737, МПК G 08В 13/181, 1996 p.). Однак, даний спосіб не забезпечує користувачу можливість контролю наявності цінних речей всередині приміщення, що охороняється, за кількістю та місцезнаходженням. Крім того, дана система громіздка і вартісна, зумовлює значні матеріальні витрати на придбання обладнання та створення екранованого приміщення. Задачею корисної моделі є створення способу контролю місцезнаходження цінних речей в приміщенні, який забезпечує користувачеві можливість контролю наявності та місця розташування цінних речей у приміщенні. Поставлена задача вирішується тим, що при здійсненні способу контролю місця знаходження цінних речей в приміщенні створюють електромагнітне поле, яке охоплює це приміщення, та ведуть спостереження за показниками цього електромагнітного поля, згідно з корисною моделлю, електромагнітне поле створюють за допомогою джерела WIFI хвиль, причому межі приміщення окреслюють за допомогою пасивних топологічних RFID міток розміщуючи останні по контуру приміщення, шляхом проведення, як мінімум, подвійного заміру азимутів між пасивними топологічними RFID мітками і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням, яке здатне взаємодіяти із джерелом та приймачем WIFI хвиль та RFID мітками, та отримують контурну карту приміщення і вибраних користувачем предметів, а попередню прив'язку кожної з цінних речей до меж визначеного топологічними мітками контуру забезпечують оснащенням кожної з цінних речей, місцезнаходження яких необхідно контролювати в межах визначеного топологічними мітками контуру, пасивними ідентифікаційними RFID мітками та кодуванням останніх за допомогою внесення в енергонезалежний елемент пам'яті мітки коду доступу та імені мітки, що генерується програмним забезпеченням блока керування в режимі кодування та надання імені міткам, крім того, контроль і пошук промаркованої за допомогою мітки цінної речі проводять шляхом, як мінімум, подвійного заміру азимутів між кожною із пасивних ідентифікаційних RFID міток і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням, що введене в режим контролю розташування міток і здатне взаємодіяти з джерелом та приймачем WIFI хвиль та RFID мітками, а в результаті здійснення останньої операції за допомогою програмного забезпечення блока керування розраховують точку перерізу азимутів на кожну мітку з урахуванням зміщення антени і отримують розташування ідентифікаційних міток на контурній карті з внесеним в систему ім'ям мітки. Крім того, кожний з двох замірів азимутів між кожною з пасивних топологічних RFID міток і вбудованою антеною бездротового доступу може проводитись одночасно для стаціонарного (побутового) маршрутизатора і вбудованого в мобільний пристрій (смартфон або ноутбук), при цьому кожний з двох замірів азимутів між кожною з пасивних топологічних (ідентифікаційних) RFID міток і вбудованою антеною бездротового доступу може бути проведений для джерела, вбудованого в мобільний пристрій (смартфон або ноутбук), послідовно, причому повторний замір може бути проведений після переміщення мобільного пристрою на деяку відстань всередині заданого топологічними мітками контуру. Використання пропонованого способу контролю місцезнаходження цінних речей в приміщенні дозволяє забезпечити наступний технічний результат: максимально спрощується процес отримання контурної карти контрольованого приміщення; забезпечується можливість контролю наявності цінних речей всередині приміщення; забезпечується можливість бачити місцезнаходження кожної із цінних речей всередині приміщення; спрощується процес кодування імені мітки, що дозволяє, за необхідністю, легко провести перекодування; розпізнати закодовану мітку на площі від кількох десятків до кількох сотень метрів. Крім того: такого роду мітки допоможуть швидко знаходити цінні речі в квартирах і будинках, а також відразу бачити, що могло бути винесене за межі приміщення. 1 UA 89147 U 5 10 15 20 25 30 35 40 45 50 55 Для того, щоб радіочастотні мітки могли бути виявлені, система має у складі наступні компоненти: 1. Власне пасивні мітки RFID, що не мають автономного живлення. Такі мітки лише відбивають енергію, створювану полем домашньої бездротової мережі. Мітки поділяються на 2 типи: топологічні (наносяться користувачем по периметру приміщення, для позначення меж контрольованої території і ключових об'єктів на території (колон, дверних прорізів, меблів); ідентифікаційні (наносяться користувачем на предмет, місце розташування якого необхідно контролювати). 2. Мережа WIFI - роздається стаціонарним (побутовим) маршрутизатором WIFI або мобільним пристроєм (смартфон або ноутбук). 3. Програмне забезпечення - програма, що працює з Windows, Android, IOS. Дозволяє відстежити місцезнаходження кожної ідентифікаційної мітки шляхом виявлення її на плані приміщення. Спосіб контролю місцезнаходження цінних речей в приміщенні здійснюють наступним чином. Крок 1. Нанесення топологічних міток і складання контурного плану приміщення. 1.1 Користувач розміщує топологічні мітки по контуру приміщення, всередині якого планується використовувати ідентифікаційні мітки (кути приміщення, віконні та дверні отвори). Додатково позначками можуть бути позначені контури меблів для більш точного позиціонування ідентифікаційних міток. 1.2 За допомогою розташованих на деякій відстані одна від одної антен бездротового доступу фіксується азимут на топологічну мітку з кожної антени і розраховується точка перерізу двох (або більше) азимутів на кожну мітку. 1.3 Користувач за допомогою спеціального програмного забезпечення отримує зображення масиву точок, відповідного розташуванню топологічних міток і з'єднує точки вбудованим в програмне забезпечення графічним редактором. У результаті даної операції створюється контурна карта приміщення і вибраних користувачем цінних речей. Крок 2. Нанесення ідентифікаційних міток на цінні речі, місцезнаходження яких планується контролювати. 2.1 Мітка наноситься на цінну річ, місцезнаходження якої необхідно контролювати в межах визначеного топологічними мітками контуру. 2.2 Мітка виявляється програмним забезпеченням за допомогою бездротової мережі і кодується користувачем за допомогою внесення в програму імені мітки (для чого програмне забезпечення створює спеціальне текстове поле). 2.3 Програмне забезпечення також генерує код доступу (код доступу -унікальна властивість кожної ліцензованої копії програми), який вноситься до енергонезалежного елемента пам'яті мітки. Після цього код доступу змінити неможливо і мітка буде реагувати на сигнал тільки тієї бездротової мережі, яка зареєстрована в програмному забезпеченні. 2.4 Після того, як мітка закодована в програмному забезпеченні, мітка буде розпізнаватися програмним забезпеченням за наявністю поля WIFI, яке дозволить шукати предмети з мітками на площі, що покрита бездротовою мережею. Крок 3. Контроль і пошук промаркованого за допомогою мітки цінної речі за допомогою стаціонарного пристрою бездротової мережі. 3.1 Програма переключається з режиму запам'ятовування міток в режим контролю розташування міток. 3.2 За допомогою розташованих на деякій відстані одна від одної антен бездротового доступу фіксується азимут на ідентифікаційні і топологічні мітки і розраховується точка перетину азимутів на кожну мітку. 3.3 На з генерованому в програмному забезпеченні плані приміщення відображається контур приміщення і розрахункове (за азимутами, зафіксованим рознесеними антенами бездротової мережі) розташування ідентифікаційних міток з внесеним в систему ім'ям мітки. Крок 4. Контроль і пошук промаркованого за допомогою мітки цінної речі за допомогою мобільного пристрою бездротової мережі. 4.1 Програмне забезпечення переключається з режиму запам'ятовування міток в режим контролю розташування міток. 4.2 За допомогою антени мобільного пристрою (джерела бездротової мережі) фіксуються азимути на ідентифікаційні і топологічні мітки. 4.3 Після фіксації всіх азимутів програма повідомляє користувачеві про те, що дія виконана. 2 UA 89147 U 5 4.4 Користувач переміщує мобільний пристрій на деяку відстань всередині заданого топологічними мітками контуру і повторно запускає процес сканування розташування міток. 4.5 Програмно фіксуються нові азимути на ідентифікаційні і топологічні мітки і розраховується точка перерізу азимутів на кожну мітку з урахуванням переміщення антени. На плані приміщення, що зберігається в програмі, відображається контур приміщення, розрахункове (за азимутами на топологічні мітки) розташування мобільного пристрою і розрахункове розташування ідентифікаційних міток з внесеним в систему ім'ям мітки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 1. Спосіб контролю місцезнаходження цінних речей в приміщенні, при якому цінні речі поміщають в приміщення, створюють електромагнітне поле, що охоплює це приміщення, та проводять спостереження за показниками цього електромагнітного поля, який відрізняється тим, що електромагнітне поле в контрольованому приміщенні створюють за допомогою джерела WIFI хвиль, а межі приміщення окреслюють за допомогою пасивних топологічних RFID міток, розміщуючи їх по контуру приміщення шляхом проведення, як мінімум, подвійного заміру азимутів між пасивними топологічними RFID мітками і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням, яке здатне взаємодіяти з джерелом та приймачем WIFI хвиль та RFID мітками, і отримують контурну карту приміщення й вибраних користувачем предметів, а попередню прив'язку кожної із цінних речей до меж визначеного топологічними мітками контуру забезпечують шляхом оснащення кожної із цінних речей пасивними ідентифікаційними RFID мітками та кодуванням останніх за допомогою внесення в енергонезалежний елемент пам'яті мітки коду доступу та імені мітки, що генерується програмним забезпеченням блока керування в режимі кодування та надання імені міткам, а контроль і пошук промаркованої за допомогою мітки цінної речі проводять шляхом, як мінімум, подвійного заміру азимутів між кожною з пасивних ідентифікаційних RFID міток і антеною бездротового доступу за допомогою блока керування з програмним забезпеченням, введеним в режим контролю розташування міток і здатним взаємодіяти з джерелом та приймачем WIFI хвиль та RFID мітками, причому в результаті здійснення останньої операції за допомогою програмного забезпечення блока керування розраховують точку перерізу азимутів на кожну мітку з урахуванням зміщення антени і отримують розташування ідентифікаційних міток на контурній карті з внесеним в систему ім'ям мітки. 2. Спосіб контролю місцезнаходження цінних речей в приміщенні за п. 1, який відрізняється тим, що кожний із двох замірів азимутів між кожною з пасивних топологічних (ідентифікаційних) RFID міток і вбудованою антеною бездротового доступу проводять одночасно для стаціонарного (побутового) маршрутизатора і вбудованого в мобільний пристрій (смартфон або ноутбук). 3. Спосіб контролю місцезнаходження цінних речей в приміщенні за п. 1, який відрізняється тим, що кожний з двох замірів азимутів між кожною з пасивних топологічних (ідентифікаційних) RFID міток і вбудованою антеною бездротового доступу проводять для джерела, вбудованого в мобільний пристрій (смартфон або ноутбук), послідовно, причому повторний замір проводять після переміщення мобільного пристрою надеяку відстань всередині заданого топологічними мітками контуру. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
