Листова мішалка

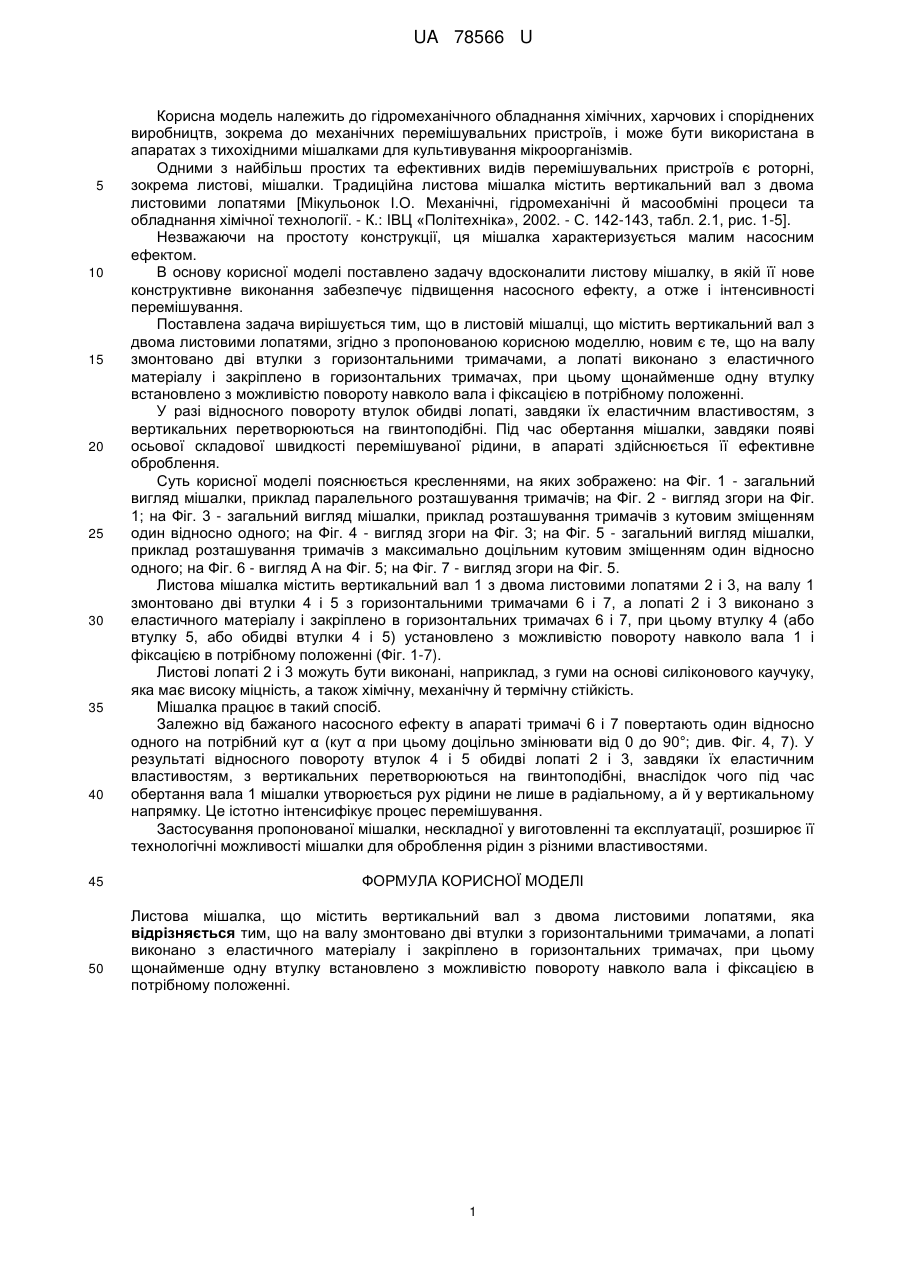

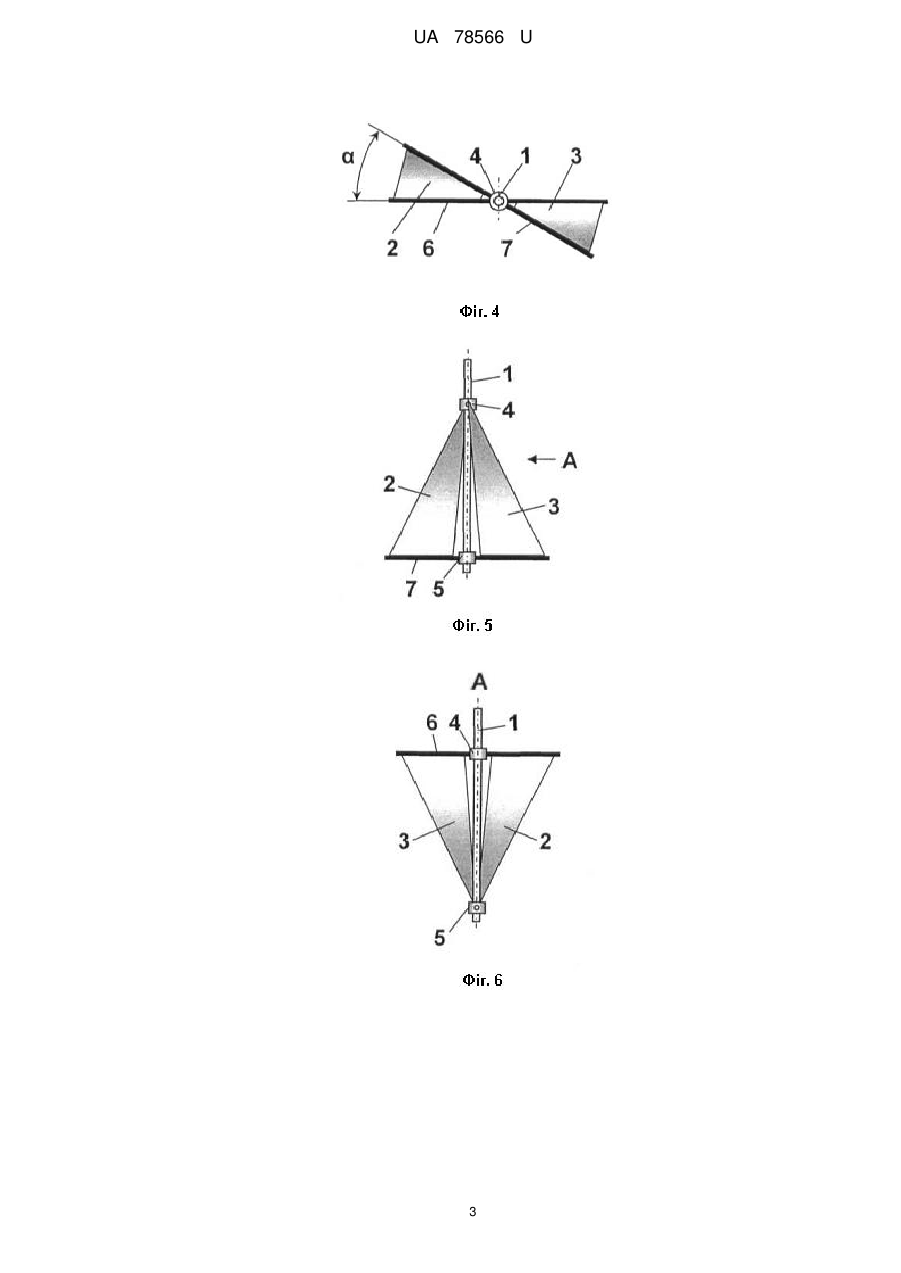

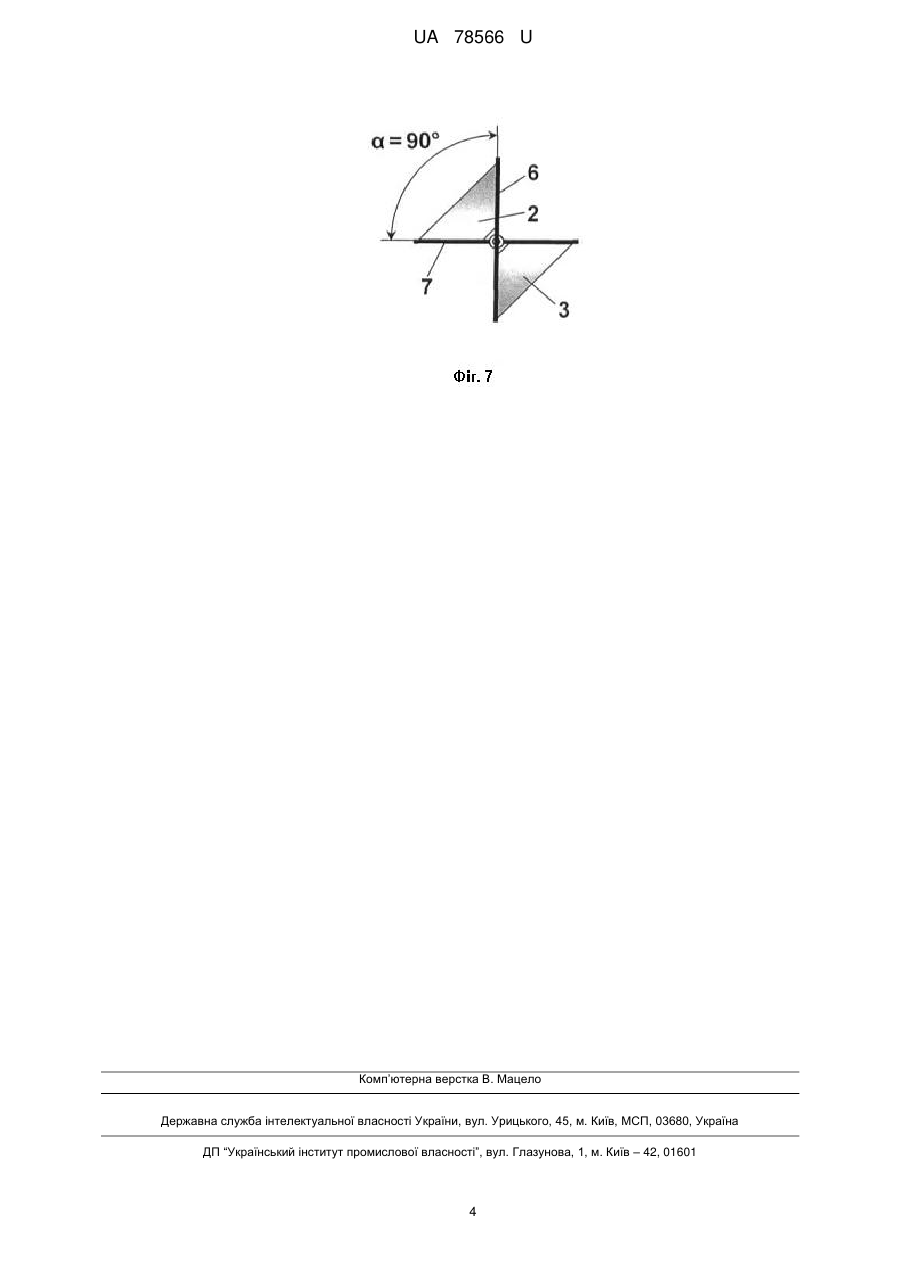

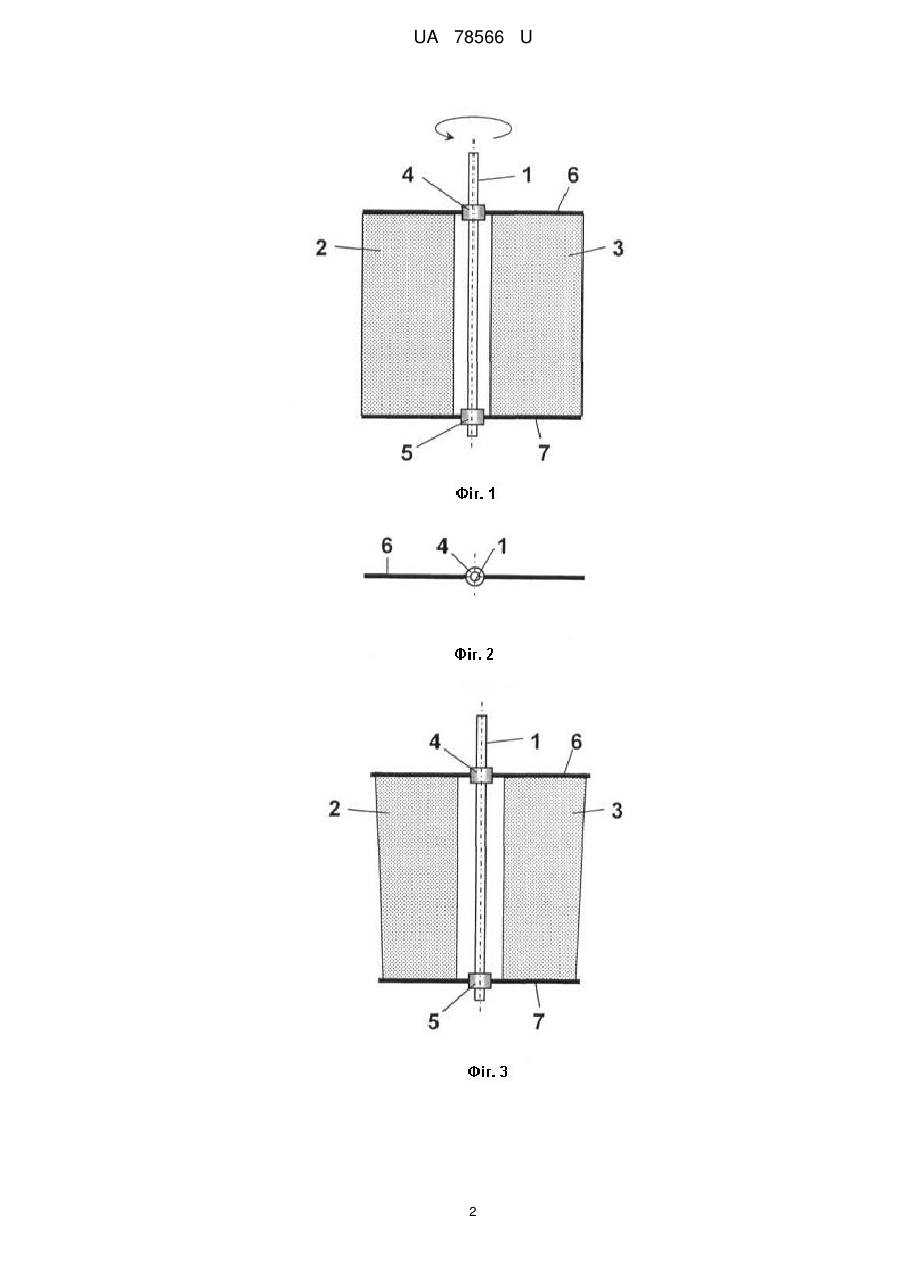

Реферат: UA 78566 U UA 78566 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гідромеханічного обладнання хімічних, харчових і споріднених виробництв, зокрема до механічних перемішувальних пристроїв, і може бути використана в апаратах з тихохідними мішалками для культивування мікроорганізмів. Одними з найбільш простих та ефективних видів перемішувальних пристроїв є роторні, зокрема листові, мішалки. Традиційна листова мішалка містить вертикальний вал з двома листовими лопатями [Мікульонок І.О. Механічні, гідромеханічні й масообміні процеси та обладнання хімічної технології. - К.: ІВЦ «Політехніка», 2002. - С. 142-143, табл. 2.1, рис. 1-5]. Незважаючи на простоту конструкції, ця мішалка характеризується малим насосним ефектом. В основу корисної моделі поставлено задачу вдосконалити листову мішалку, в якій її нове конструктивне виконання забезпечує підвищення насосного ефекту, а отже і інтенсивності перемішування. Поставлена задача вирішується тим, що в листовій мішалці, що містить вертикальний вал з двома листовими лопатями, згідно з пропонованою корисною моделлю, новим є те, що на валу змонтовано дві втулки з горизонтальними тримачами, а лопаті виконано з еластичного матеріалу і закріплено в горизонтальних тримачах, при цьому щонайменше одну втулку встановлено з можливістю повороту навколо вала і фіксацією в потрібному положенні. У разі відносного повороту втулок обидві лопаті, завдяки їх еластичним властивостям, з вертикальних перетворюються на гвинтоподібні. Під час обертання мішалки, завдяки появі осьової складової швидкості перемішуваної рідини, в апараті здійснюється її ефективне оброблення. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд мішалки, приклад паралельного розташування тримачів; на Фіг. 2 - вигляд згори на Фіг. 1; на Фіг. 3 - загальний вигляд мішалки, приклад розташування тримачів з кутовим зміщенням один відносно одного; на Фіг. 4 - вигляд згори на Фіг. 3; на Фіг. 5 - загальний вигляд мішалки, приклад розташування тримачів з максимально доцільним кутовим зміщенням один відносно одного; на Фіг. 6 - вигляд А на Фіг. 5; на Фіг. 7 - вигляд згори на Фіг. 5. Листова мішалка містить вертикальний вал 1 з двома листовими лопатями 2 і 3, на валу 1 змонтовано дві втулки 4 і 5 з горизонтальними тримачами 6 і 7, а лопаті 2 і 3 виконано з еластичного матеріалу і закріплено в горизонтальних тримачах 6 і 7, при цьому втулку 4 (або втулку 5, або обидві втулки 4 і 5) установлено з можливістю повороту навколо вала 1 і фіксацією в потрібному положенні (Фіг. 1-7). Листові лопаті 2 і 3 можуть бути виконані, наприклад, з гуми на основі силіконового каучуку, яка має високу міцність, а також хімічну, механічну й термічну стійкість. Мішалка працює в такий спосіб. Залежно від бажаного насосного ефекту в апараті тримачі 6 і 7 повертають один відносно одного на потрібний кут α (кут α при цьому доцільно змінювати від 0 до 90°; див. Фіг. 4, 7). У результаті відносного повороту втулок 4 і 5 обидві лопаті 2 і 3, завдяки їх еластичним властивостям, з вертикальних перетворюються на гвинтоподібні, внаслідок чого під час обертання вала 1 мішалки утворюється рух рідини не лише в радіальному, а й у вертикальному напрямку. Це істотно інтенсифікує процес перемішування. Застосування пропонованої мішалки, нескладної у виготовленні та експлуатації, розширює її технологічні можливості мішалки для оброблення рідин з різними властивостями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Листова мішалка, що містить вертикальний вал з двома листовими лопатями, яка відрізняється тим, що на валу змонтовано дві втулки з горизонтальними тримачами, а лопаті виконано з еластичного матеріалу і закріплено в горизонтальних тримачах, при цьому щонайменше одну втулку встановлено з можливістю повороту навколо вала і фіксацією в потрібному положенні. 1 UA 78566 U 2 UA 78566 U 3 UA 78566 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
