Теплоутилізатор енергії сонця
Формула / Реферат
Теплоутилізатор енергії сонця, який містить приміщення, до пофарбованої в чорний колір або покритої чорною плівкою південної стіни якого приєднаний парник, та повітровід подачі теплого повітря в приміщення, з'єднаний в верхній його частині з парником, який має патрубок для забору свіжого повітря, який відрізняється тим, що патрубок для забору свіжого повітря розміщений внизу парника на боковій його стороні і направлений вздовж південної стіни приміщення, а повітровід подачі теплого повітря розташований в верхній частині парника біля його протилежної бокової сторони.
Текст

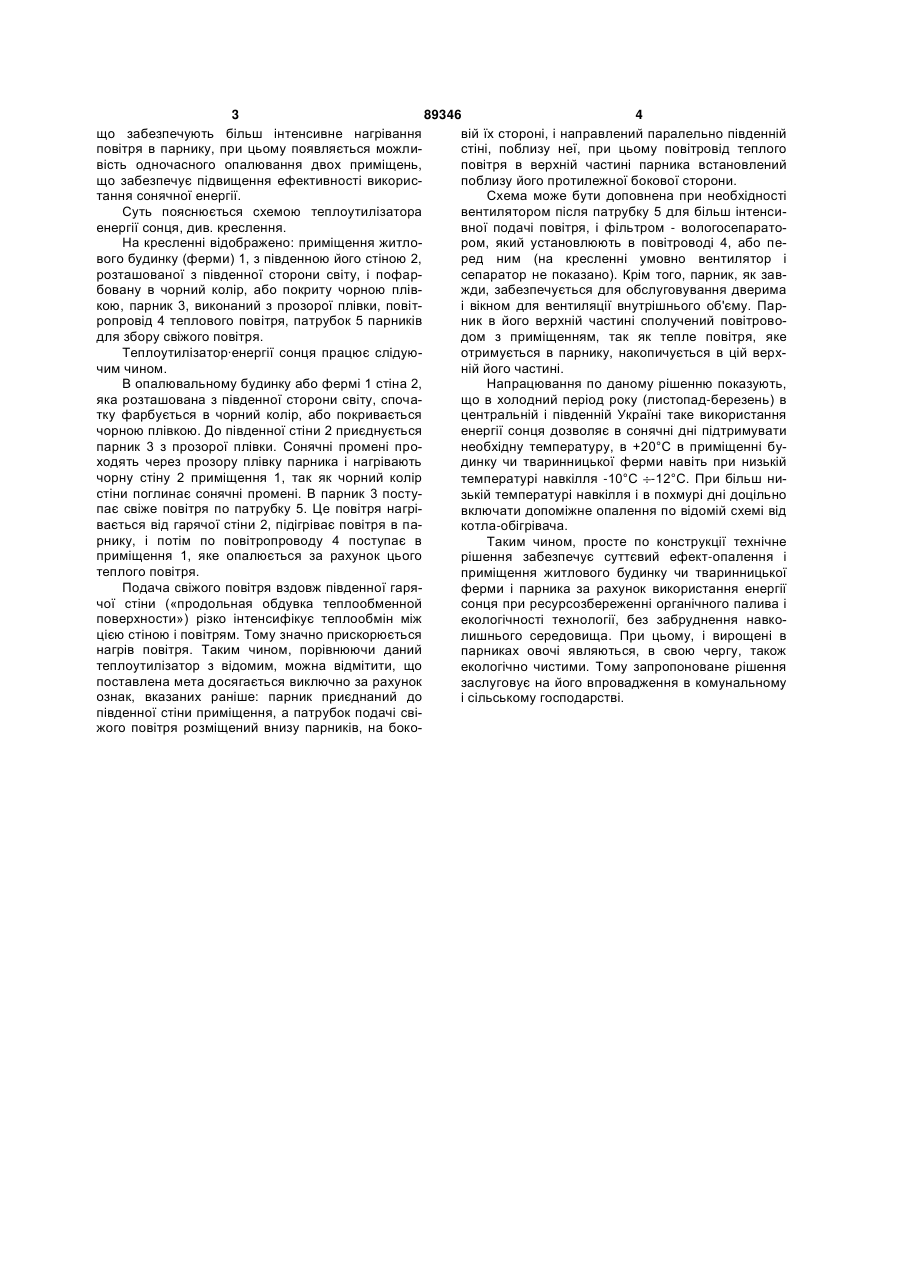

Теплоутилізатор енергії сонця, який містить приміщення, до пофарбованої в чорний колір або покритої чорною плівкою південної стіни якого приєднаний парник, та повітровід подачі теплого повітря в приміщення, з'єднаний в верхній його частині з парником, який має патрубок для забору свіжого повітря, який відрізняється тим, що патрубок для забору свіжого повітря розміщений внизу парника на боковій його стороні і направлений вздовж південної стіни приміщення, а повітровід подачі теплого повітря розташований в верхній частині парника біля його протилежної бокової сторони. (19) (21) u200803843 (22) 27.03.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) МИХАЙЛИК СЕРГІЙ ВІКТОРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 5481 U, 15.03.2005 UA 57442 A, 16.06.2003 US 4462390, 31.07.1984 KR 20040068072 A, 30.07.2004 US 2008/0014857 A1, 17.01.2008 3 89346 4 що забезпечують більш інтенсивне нагрівання вій їх стороні, і направлений паралельно південній повітря в парнику, при цьому появляється можлистіні, поблизу неї, при цьому повітровід теплого вість одночасного опалювання двох приміщень, повітря в верхній частині парника встановлений що забезпечує підвищення ефективності викориспоблизу його протилежної бокової сторони. тання сонячної енергії. Схема може бути доповнена при необхідності Суть пояснюється схемою теплоутилізатора вентилятором після патрубку 5 для більш інтенсиенергії сонця, див. креслення. вної подачі повітря, і фільтром - вологосепаратоНа кресленні відображено: приміщення житлором, який установлюють в повітроводі 4, або певого будинку (ферми) 1, з південною його стіною 2, ред ним (на кресленні умовно вентилятор і розташованої з південної сторони світу, і пофарсепаратор не показано). Крім того, парник, як завбовану в чорний колір, або покриту чорною плівжди, забезпечується для обслуговування дверима кою, парник 3, виконаний з прозорої плівки, повіті вікном для вентиляції внутрішнього об'єму. Парропровід 4 теплового повітря, патрубок 5 парників ник в його верхній частині сполучений повітроводля збору свіжого повітря. дом з приміщенням, так як тепле повітря, яке Теплоутилізатор·енергії сонця працює слідуюотримується в парнику, накопичується в цій верхчим чином. ній його частині. В опалювальному будинку або фермі 1 стіна 2, Напрацювання по даному рішенню показують, яка розташована з південної сторони світу, спочащо в холодний період року (листопад-березень) в тку фарбується в чорний колір, або покривається центральній і південній Україні таке використання чорною плівкою. До південної стіни 2 приєднується енергії сонця дозволяє в сонячні дні підтримувати парник 3 з прозорої плівки. Сонячні промені пронеобхідну температуру, в +20°С в приміщенні буходять через прозору плівку парника і нагрівають динку чи тваринницької ферми навіть при низькій чорну стіну 2 приміщення 1, так як чорний колір температурі навкілля -10°С -12°С. При більш нистіни поглинає сонячні промені. В парник 3 постузькій температурі навкілля і в похмурі дні доцільно пає свіже повітря по патрубку 5. Це повітря нагрівключати допоміжне опалення по відомій схемі від вається від гарячої стіни 2, підігріває повітря в пакотла-обігрівача. рнику, і потім по повітропроводу 4 поступає в Таким чином, просте по конструкції технічне приміщення 1, яке опалюється за рахунок цього рішення забезпечує суттєвий ефект-опалення і теплого повітря. приміщення житлового будинку чи тваринницької Подача свіжого повітря вздовж південної гаряферми і парника за рахунок використання енергії чої стіни («продольная обдувка теплообменной сонця при ресурсозбереженні органічного палива і поверхности») різко інтенсифікує теплообмін між екологічності технології, без забруднення навкоцією стіною і повітрям. Тому значно прискорюється лишнього середовища. При цьому, і вирощені в нагрів повітря. Таким чином, порівнюючи даний парниках овочі являються, в свою чергу, також теплоутилізатор з відомим, можна відмітити, що екологічно чистими. Тому запропоноване рішення поставлена мета досягається виключно за рахунок заслуговує на його впровадження в комунальному ознак, вказаних раніше: парник приєднаний до і сільському господарстві. південної стіни приміщення, а патрубок подачі свіжого повітря розміщений внизу парників, на боко 5 Комп’ютерна верстка Л. Литвиненко 89346 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat utilizer of solar energy
Автори англійськоюMykhailyk Serhii Viktorovych
Назва патенту російськоюТеплоутилизатор энергии солнца
Автори російськоюМихайлик Сергей Викторович
МПК / Мітки
МПК: F24J 2/00
Мітки: сонця, теплоутилізатор, енергії
