Спосіб павленка контактного нагрівання рідини

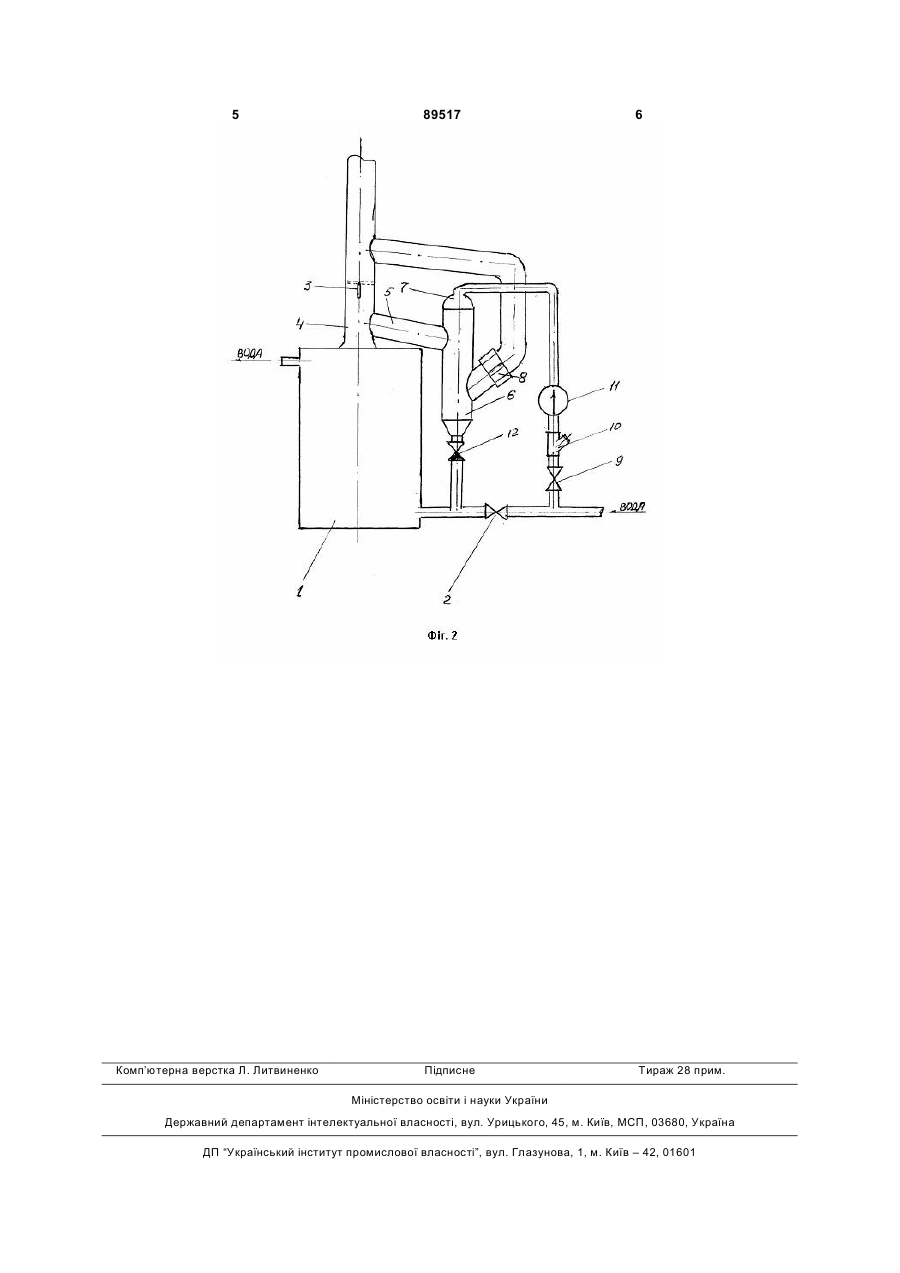

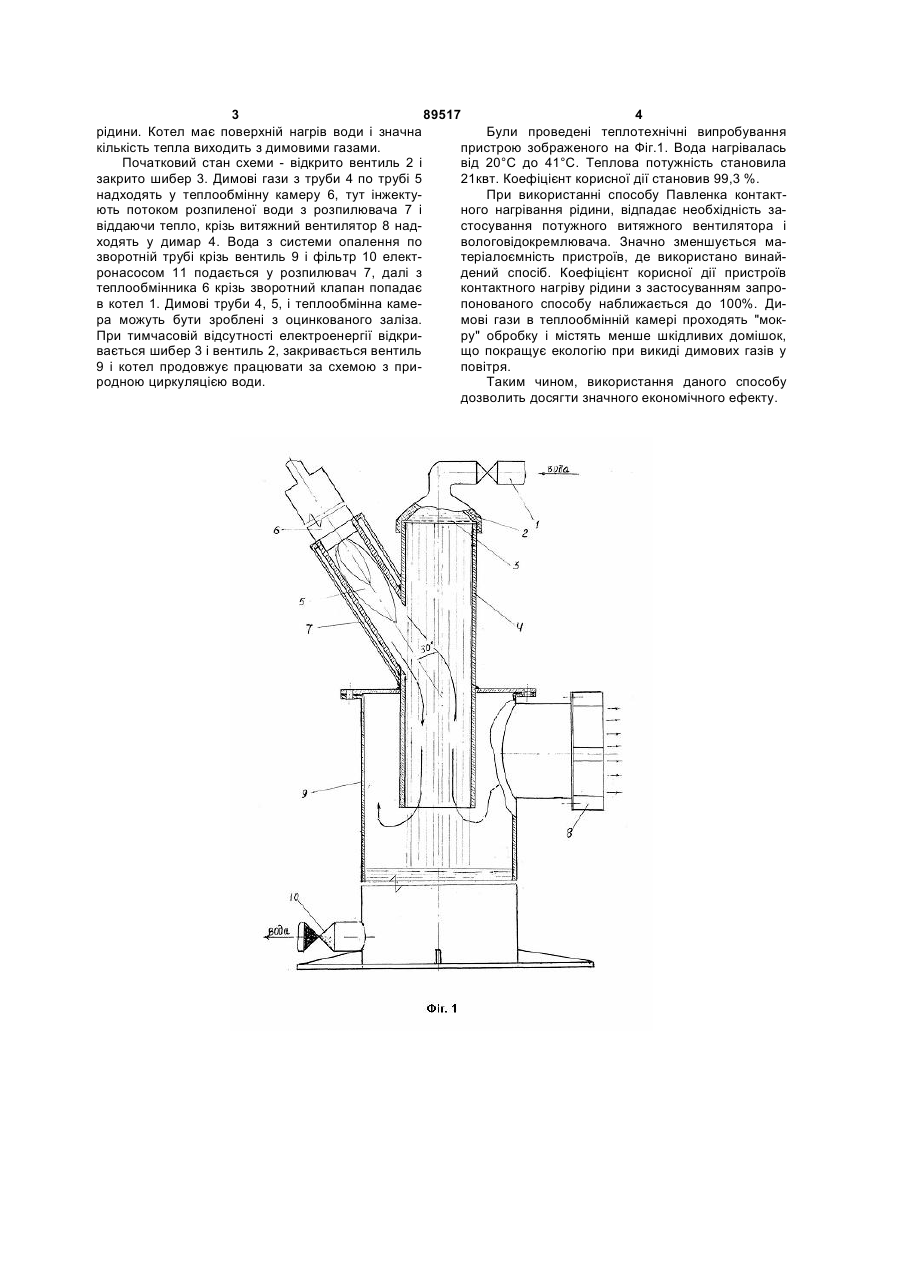

Спосіб контактного нагрівання рідини продуктами згоряння палива, згідно з яким продукти згоряння приводять у контакт з потоком розбризканої рідини нижче розташування пальника, який відрізняється тим, що рідину розбризкують самоплинно через сітку, встановлену зверху вертикальної теплообмінної камери, при цьому продукти згоряння спрямовують в теплообмінну камеру нижче сітки під гострим кутом до потоку рідини з можливістю їх підсмоктування падаючою розбризканою рідиною, а на виході з теплообмінної камери напрямок потоку змінюють з можливістю відокремлення нагрітої рідини, яку подають споживачу. (19) (21) a200708967 (22) 03.08.2007 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) ПАВЛЕНКО ВАСИЛЬ ІВАНОВИЧ (73) ПАВЛЕНКО ВАСИЛЬ ІВАНОВИЧ (56) UA 46835, F24H1/10, 17.06.2002 SU 1612185, F24H1/10, 07.12.1990 GB 1108492, F22B1/26, 03.04.1968 RU 2148214, F24H1/10, 27.04.2000 US 5799620, F24H1/10, 01.09.1998 US 4275708, B01J19/30, 30.06.1981 3 89517 4 рідини. Котел має поверхній нагрів води і значна Були проведені теплотехнічні випробування кількість тепла виходить з димовими газами. пристрою зображеного на Фіг.1. Вода нагрівалась Початковий стан схеми - відкрито вентиль 2 і від 20°С до 41°С. Теплова потужність становила закрито шибер 3. Димові гази з труби 4 по трубі 5 21квт. Коефіцієнт корисної дії становив 99,3 %. надходять у теплообмінну камеру 6, тут інжектуПри використанні способу Павленка контактють потоком розпиленої води з розпилювача 7 і ного нагрівання рідини, відпадає необхідність завіддаючи тепло, крізь витяжний вентилятор 8 надстосування потужного витяжного вентилятора і ходять у димар 4. Вода з системи опалення по вологовідокремлювача. Значно зменшується мазворотній трубі крізь вентиль 9 і фільтр 10 електтеріалоємність пристроїв, де використано винайронасосом 11 подається у розпилювач 7, далі з дений спосіб. Коефіцієнт корисної дії пристроїв теплообмінника 6 крізь зворотний клапан попадає контактного нагріву рідини з застосуванням запров котел 1. Димові труби 4, 5, і теплообмінна камепонованого способу наближається до 100%. Дира можуть бути зроблені з оцинкованого заліза. мові гази в теплообмінній камері проходять "мокПри тимчасовій відсутності електроенергії відкриру" обробку і містять менше шкідливих домішок, вається шибер 3 і вентиль 2, закривається вентиль що покращує екологію при викиді димових газів у 9 і котел продовжує працювати за схемою з приповітря. родною циркуляцією води. Таким чином, використання даного способу дозволить досягти значного економічного ефекту. 5 Комп’ютерна верстка Л. Литвиненко 89517 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
