Пасивний пеленгатор

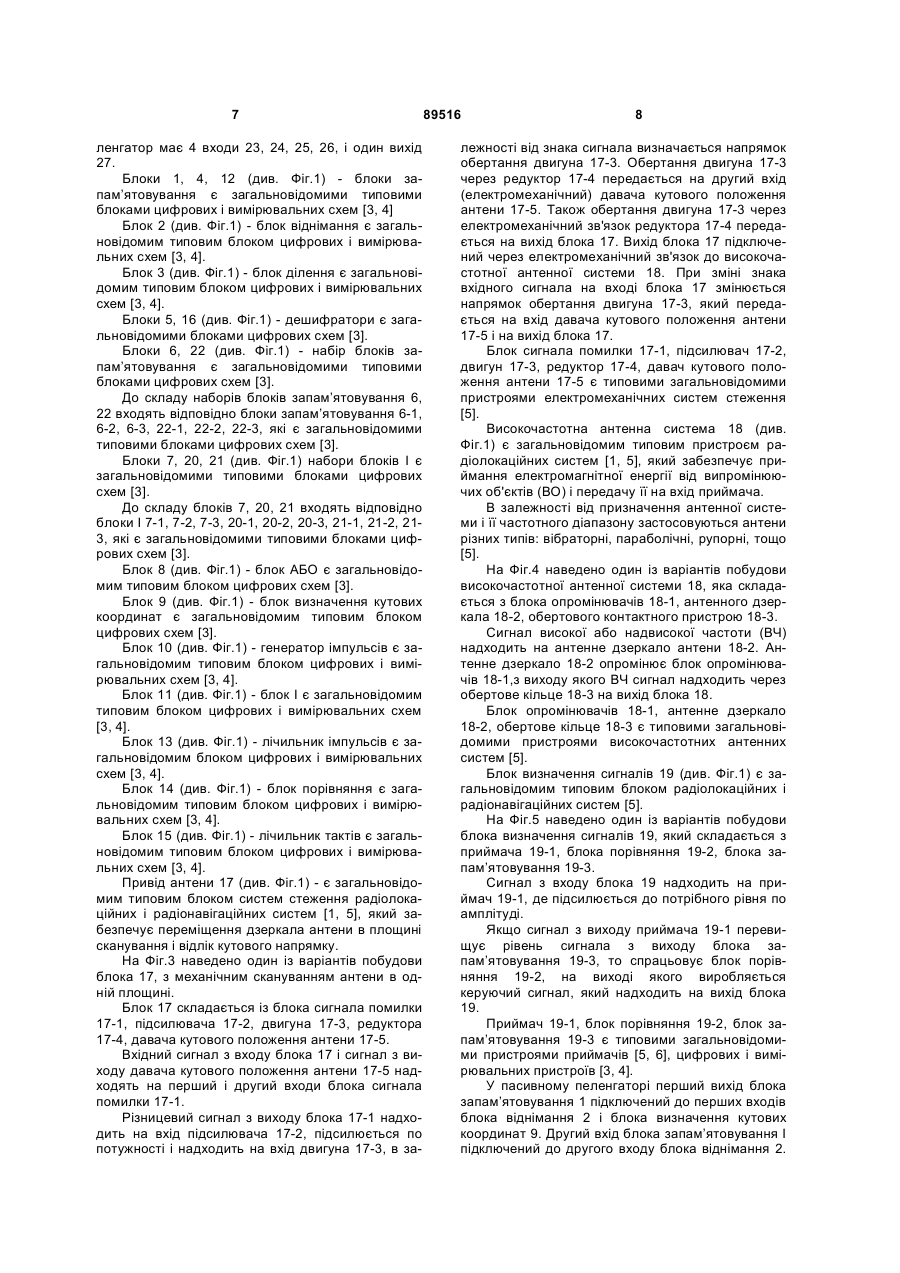

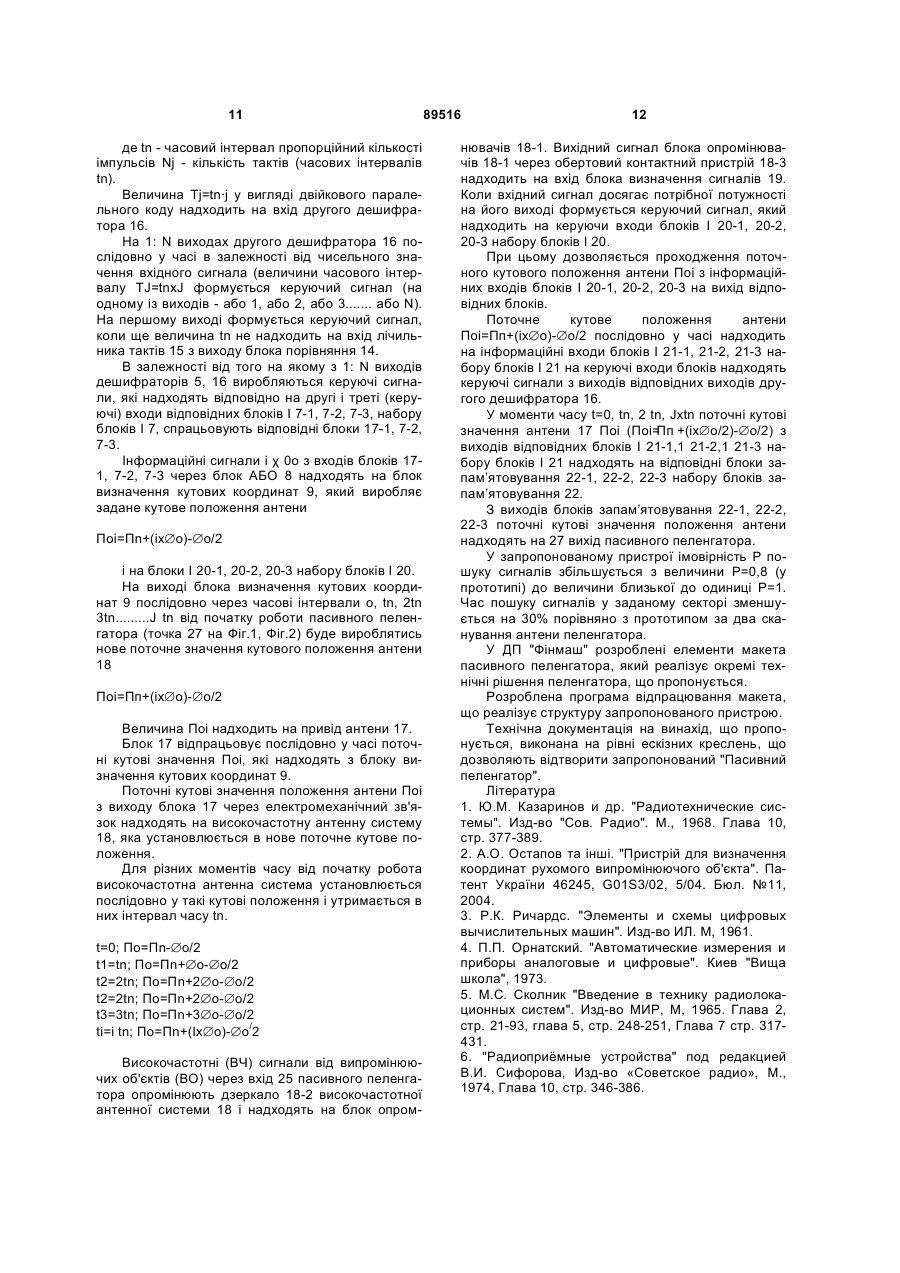

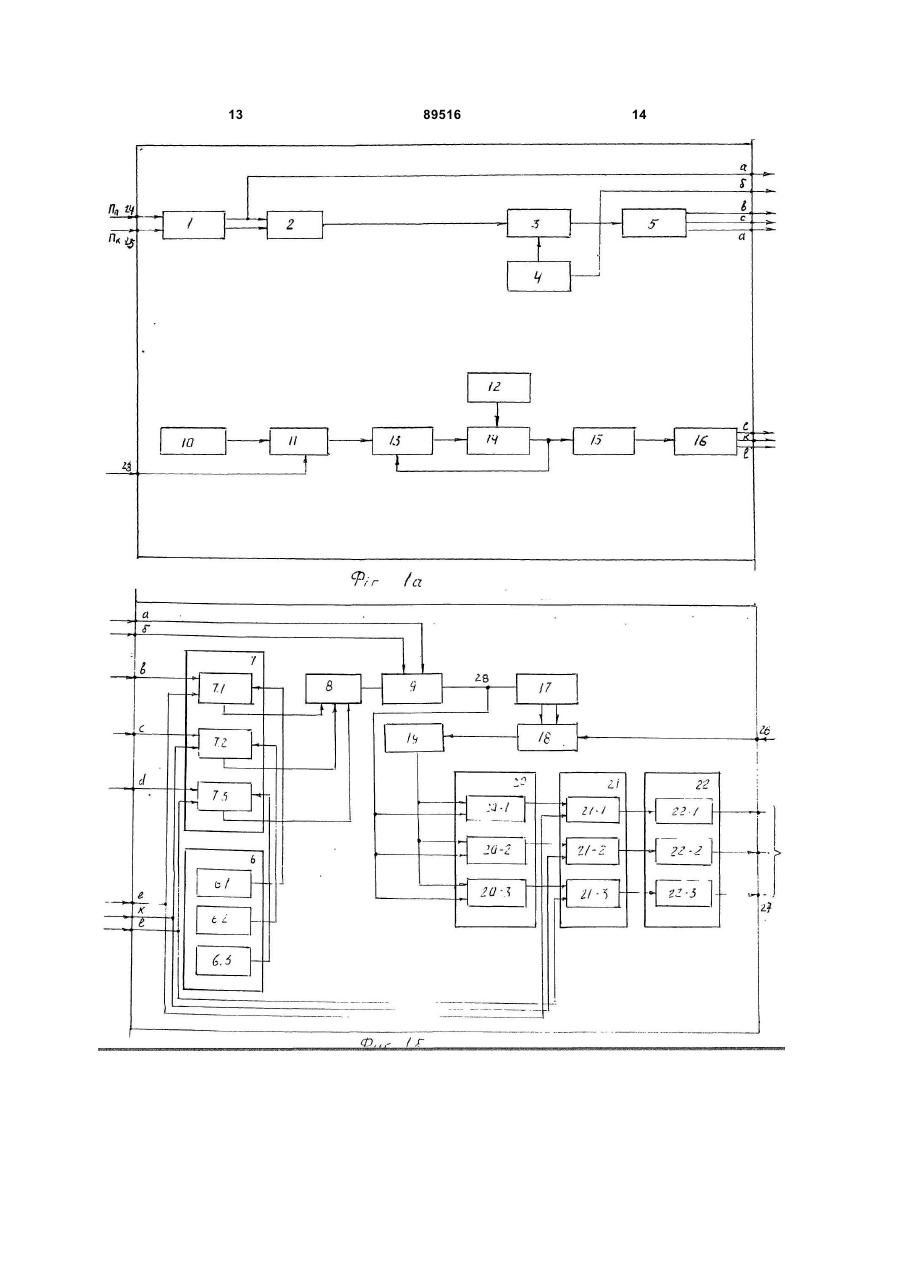

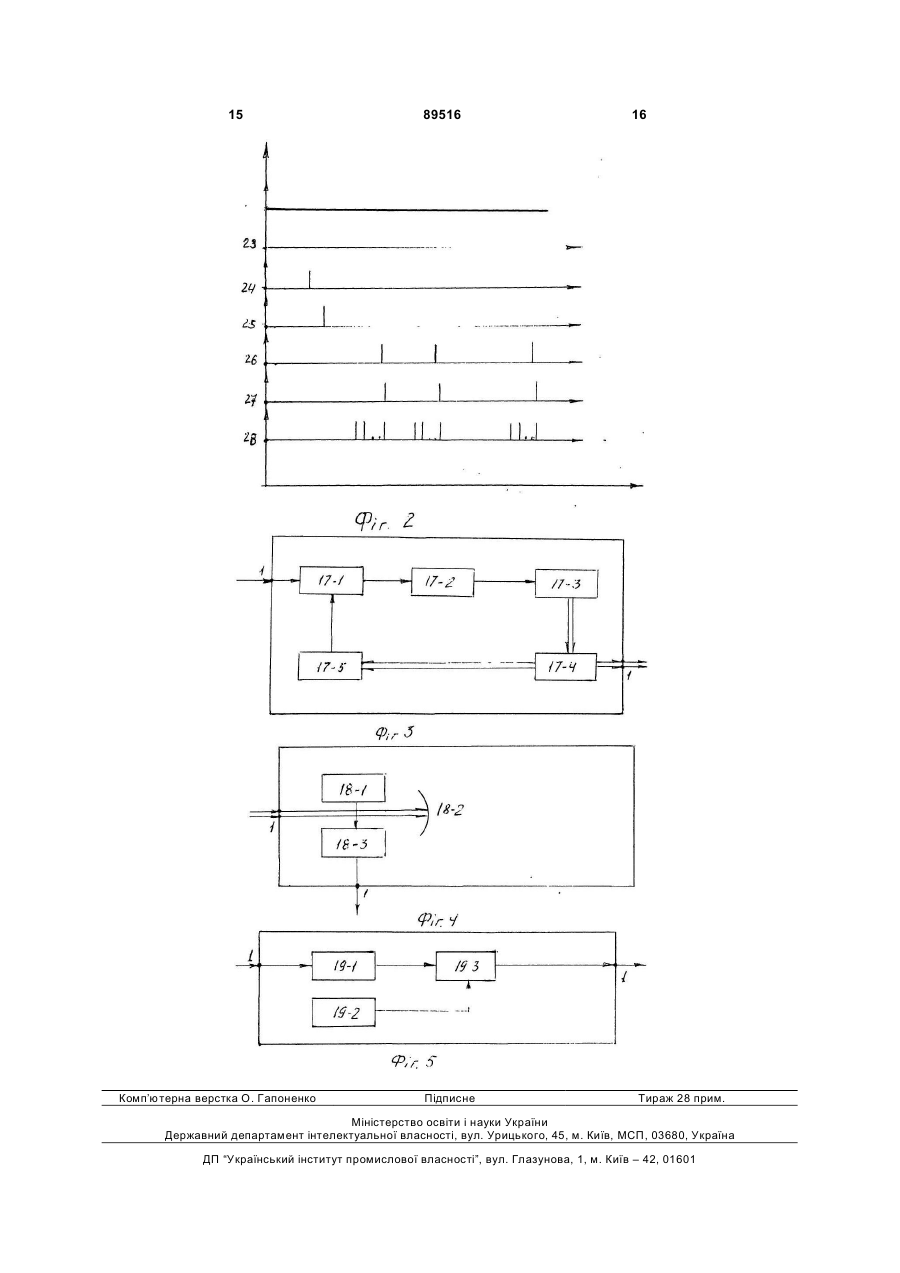

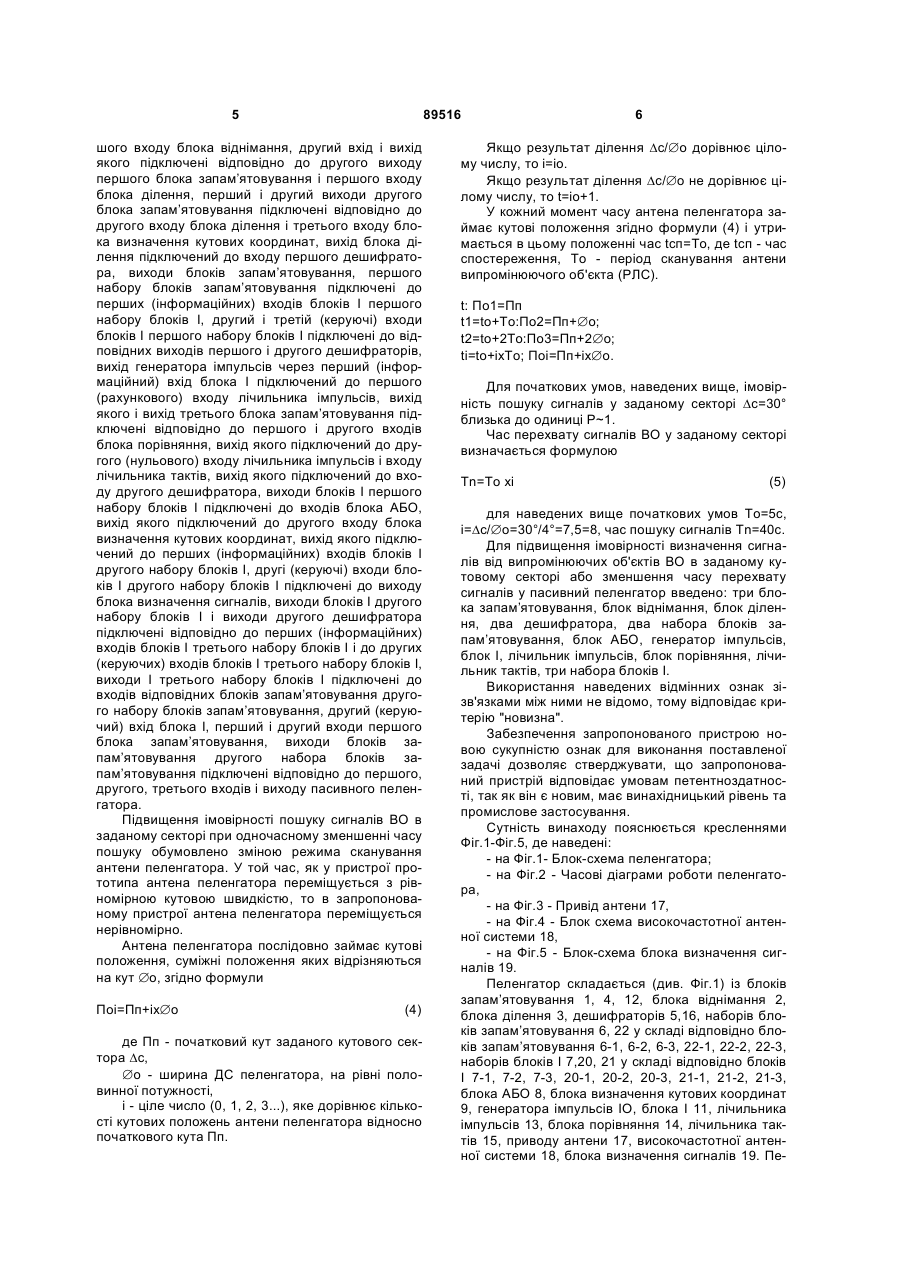

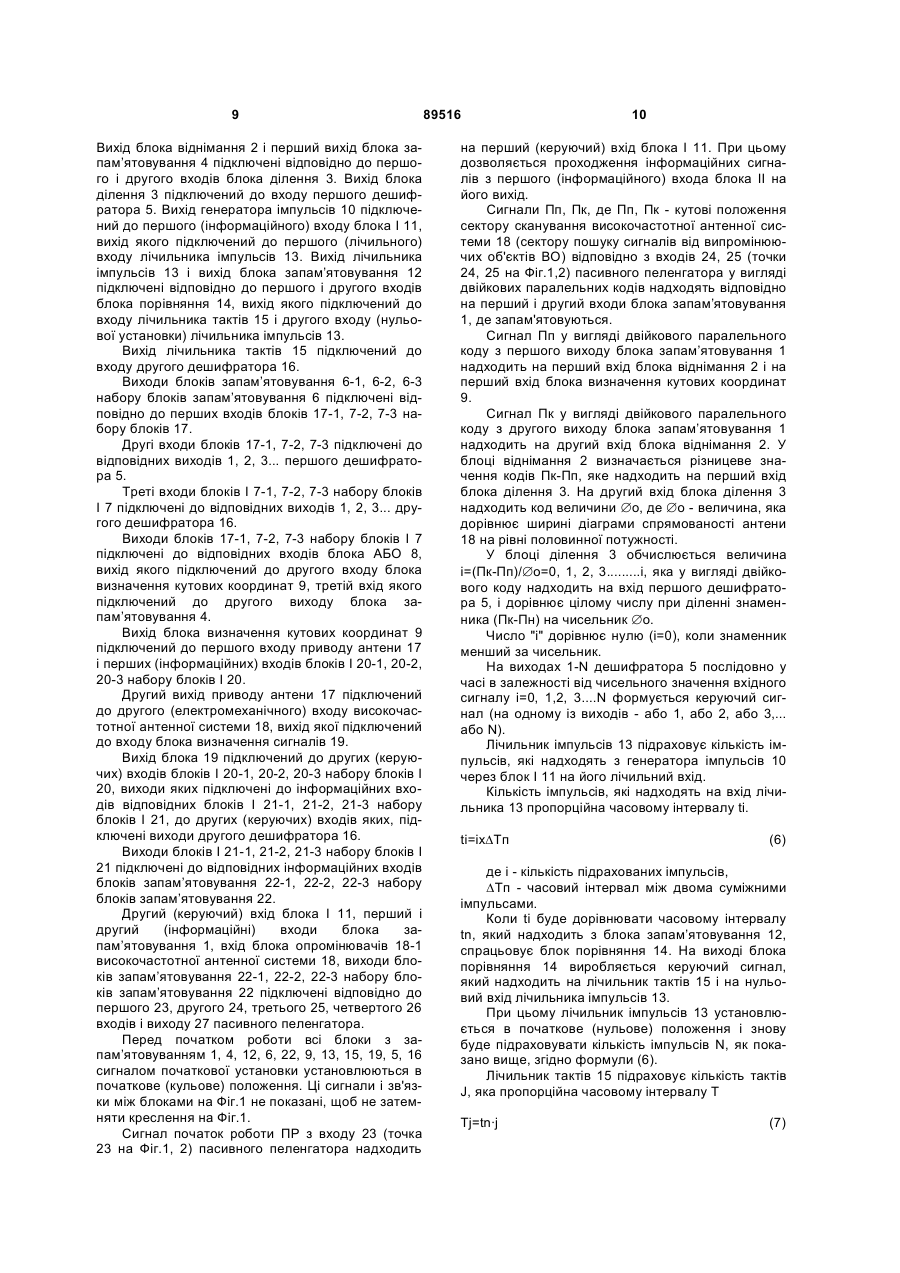

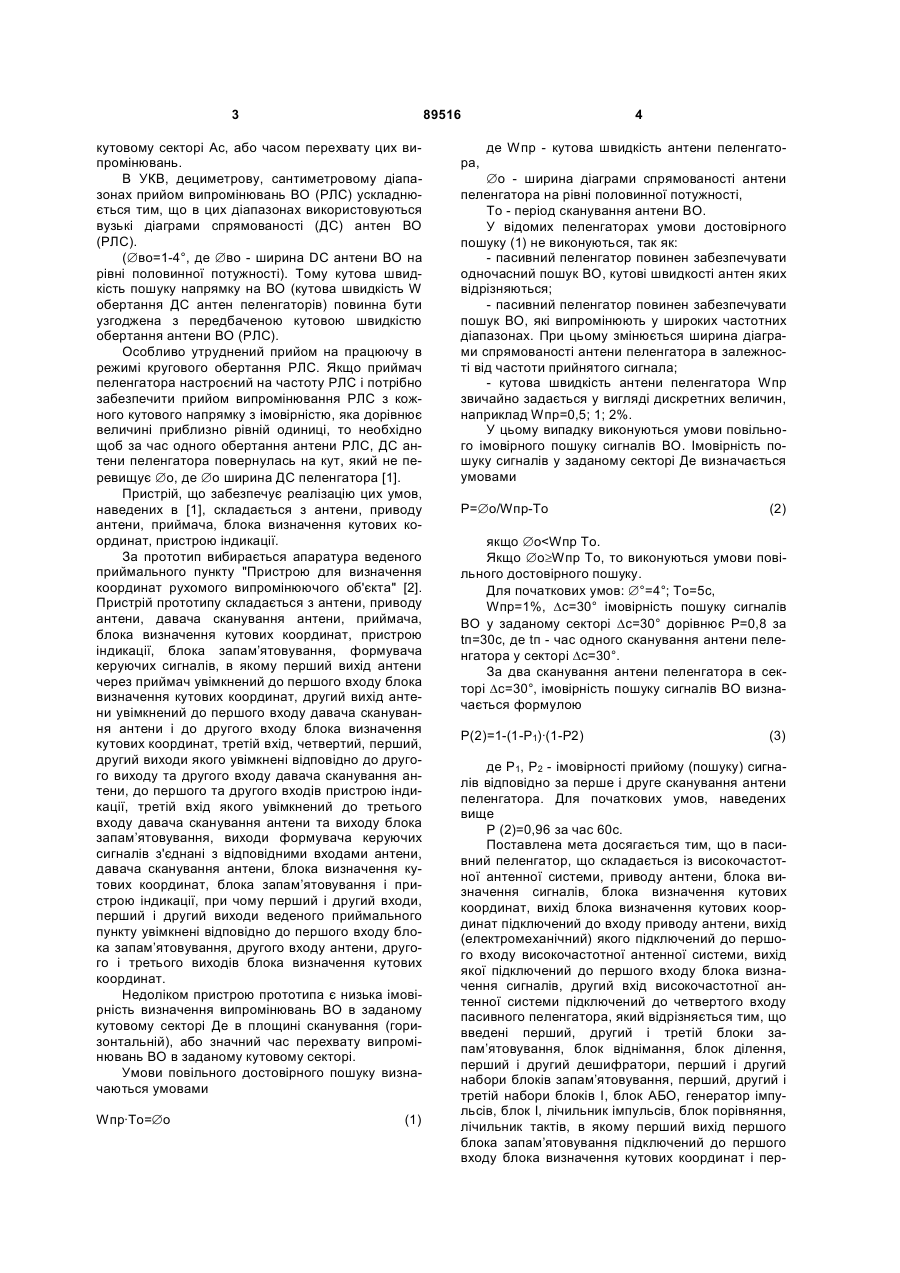

Пасивний пеленгатор, що складається із високочастотної антенної системи, приводу антени, блока визначення сигналів, блока визначення кутових координат, у якому вихід блока визначення кутових координат підключений до входу приводу антени, електромеханічний вихід якого підключений до першого входу високочастотної антенної системи, вихід якої підключений до входу блока визначення сигналів, другий вхід високочастотної антенної системи підключений до четвертого входу пасивного пеленгатора, який відрізняється тим, що додатково містить перший, другий і третій блоки запам'ятовування, блок віднімання, блок ділення, перший і другий дешифратори, перший і другий набори блоків запам'ятовування, перший, другий і третій набори блоків І, блок АБО, генератор імпульсів, а також блок І, лічильник імпульсів, блок порівняння, лічильник тактів, причому перший вихід першого блока запам'ятовування підключений до першого входу блока визначення кутових координат і першого входу блока віднімання, другий вхід і вихід якого підключені відповідно до другого виходу першого блока запам'ятовування і першого входу блока ділення, перший і другий виходи другого блока запам'ятовування C2 2 (19) 1 3 89516 кутовому секторі Ас, або часом перехвату цих випромінювань. В УКВ, дециметрову, сантиметровому діапазонах прийом випромінювань ВО (РЛС) ускладнюється тим, що в цих діапазонах використовуються вузькі діаграми спрямованості (ДС) антен ВО (РЛС). (Æво=1-4°, де Æво - ширина DC антени ВО на рівні половинної потужності). Тому кутова швидкість пошуку напрямку на ВО (кутова швидкість W обертання ДС антен пеленгаторів) повинна бути узгоджена з передбаченою кутовою швидкістю обертання антени ВО (РЛС). Особливо утруднений прийом на працюючу в режимі кругового обертання РЛС. Якщо приймач пеленгатора настроєний на частоту РЛС і потрібно забезпечити прийом випромінювання РЛС з кожного кутового напрямку з імовірністю, яка дорівнює величині приблизно рівній одиниці, то необхідно щоб за час одного обертання антени РЛС, ДС антени пеленгатора повернулась на кут, який не перевищує Æо, де Æо ширина ДС пеленгатора [1]. Пристрій, що забезпечує реалізацію цих умов, наведених в [1], складається з антени, приводу антени, приймача, блока визначення кутових координат, пристрою індикації. За прототип вибирається апаратура веденого приймального пункту "Пристрою для визначення координат рухомого випромінюючого об'єкта" [2]. Пристрій прототипу складається з антени, приводу антени, давача сканування антени, приймача, блока визначення кутових координат, пристрою індикації, блока запам’ятовування, формувача керуючих сигналів, в якому перший вихід антени через приймач увімкнений до першого входу блока визначення кутових координат, другий вихід антени увімкнений до першого входу давача сканування антени і до другого входу блока визначення кутових координат, третій вхід, четвертий, перший, другий виходи якого увімкнені відповідно до другого виходу та другого входу давача сканування антени, до першого та другого входів пристрою індикації, третій вхід якого увімкнений до третього входу давача сканування антени та виходу блока запам’ятовування, виходи формувача керуючих сигналів з'єднані з відповідними входами антени, давача сканування антени, блока визначення кутових координат, блока запам’ятовування і пристрою індикації, при чому перший і другий входи, перший і другий виходи веденого приймального пункту увімкнені відповідно до першого входу блока запам’ятовування, другого входу антени, другого і третього виходів блока визначення кутових координат. Недоліком пристрою прототипа є низька імовірність визначення випромінювань ВО в заданому кутовому секторі Де в площині сканування (горизонтальній), або значний час перехвату випромінювань ВО в заданому кутовому секторі. Умови повільного достовірного пошуку визначаються умовами Wпр·To=Æo (1) 4 де Wпр - кутова швидкість антени пеленгато ра, Æо - ширина діаграми спрямованості антени пеленгатора на рівні половинної потужності, То - період сканування антени ВО. У відомих пеленгаторах умови достовірного пошуку (1) не виконуються, так як: - пасивний пеленгатор повинен забезпечувати одночасний пошук ВО, кутові швидкості антен яких відрізняються; - пасивний пеленгатор повинен забезпечувати пошук ВО, які випромінюють у широких частотних діапазонах. При цьому змінюється ширина діаграми спрямованості антени пеленгатора в залежності від частоти прийнятого сигнала; - кутова швидкість антени пеленгатора Wпр звичайно задається у вигляді дискретних величин, наприклад Wпр=0,5; 1; 2%. У цьому випадку виконуються умови повільного імовірного пошуку сигналів ВО. Імовірність пошуку сигналів у заданому секторі Де визначається умовами P=Æo/Wпр-To (2) якщо Æо
