Телевізійний приціл

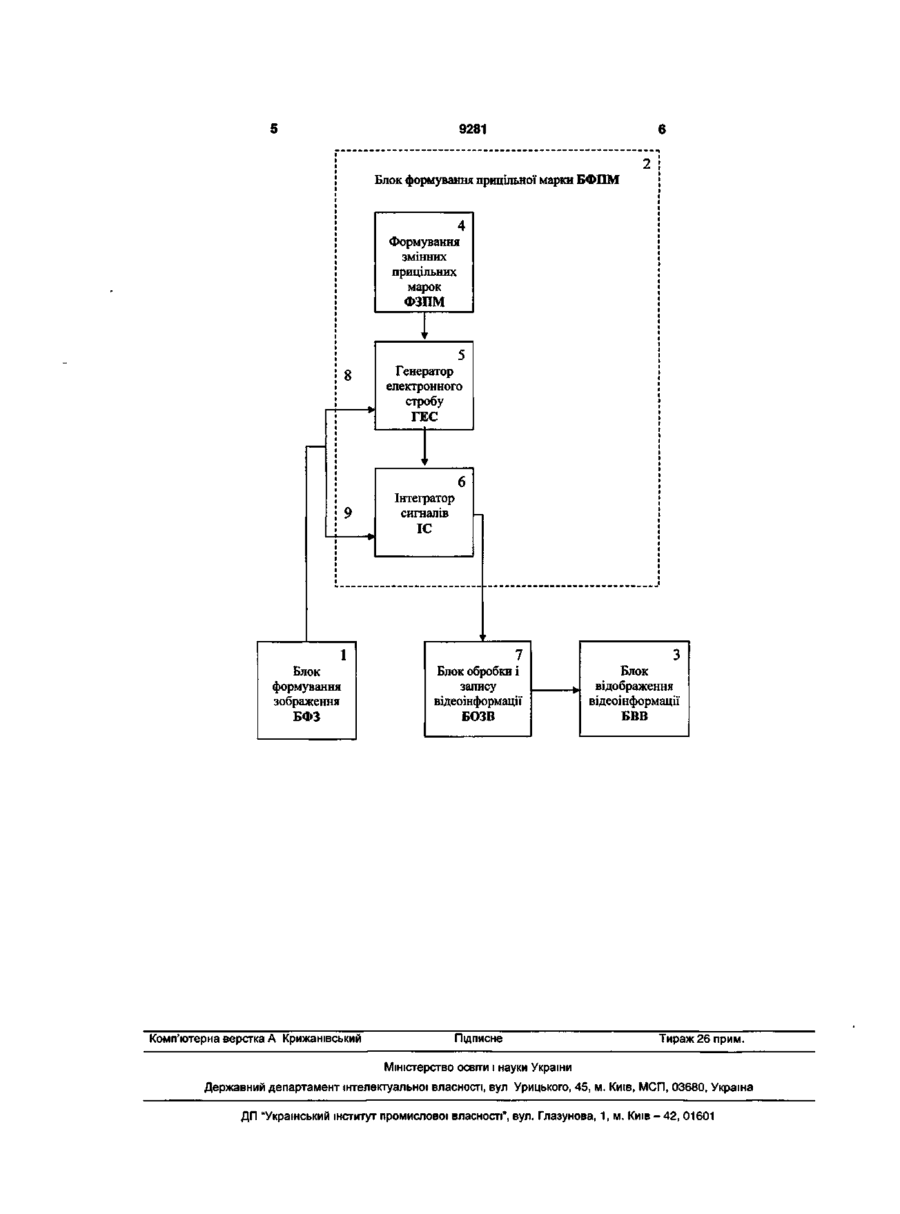

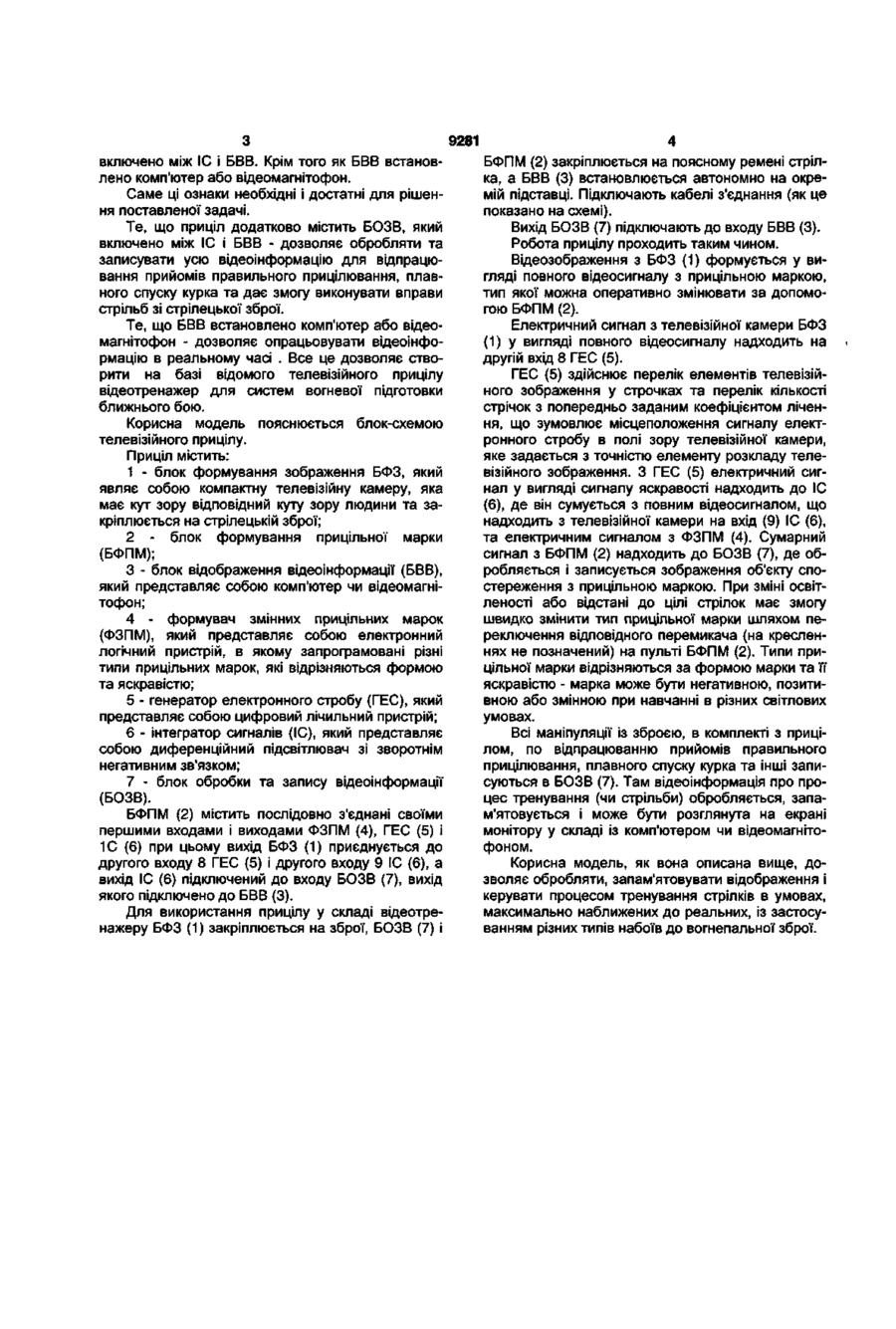

1. Телевізійний приціл, що складається з блока формування зображення і блока відображення інформації, між якими послідовно включено блок формування прицільної марки, який містить послідовно з'єднані своїми першими входами і вихода ми формувач змінних прицільних марок, генератор електронного строба і інтегратор сигналу, при цьому вихід блока формування зображення приєднаний до другого входу генератора електронного строба і другого входу інтегратора сигналу, а вихід інтегратора сигналу підключений до входу блока обробки і запису відеоінформації, який відрізняється тим, що він додатково містить блок обробки і запису відеоінформації, який включено між інтегратором сигналу і блоком відображення інформації. 2. Приціл за п. 1, який відрізняється тим, що як блок відображення інформації встановлено комп'ютер або відеомагнітофон. Корисна модель відноситься до телевізійної техніки, а саме до телевізійних прицілів, які можуть знайти застосування у відеотренажерах в системі вогневої підготовки в умовах, максимально наближених до реальних. Відомий приціл, що складається з блоку формування зображення (далі БФЗ), блоку формування прицільної марки (позначки) (далі БФПМ) та блоку відображення відеоінформації далі (БВВ). [Пат. України №56919 МПК F41G3/16, опубл. 15.05.2003р. Бюл. №5, 2003р.] Суттєвим недоліком цього прицілу є те, що в ньому використовується тільки один тип прицільної марки, що значно знижує точність прицілювання при стрільбі за умов швидкої зміни освітленості та відстані до цілі. Найбільш близьким до прицілу що заявляється, є телевізійний приціл, що складається з БФЗ, БФПМ, БВВ, в якому БФПМ містить джерело живлення, генератор електронного стробу (далі ГЕС), а відеозображення формується як повний відеосигнал, при цьому БФПМ додатково містить формувач змінної прицільної марки (далі ФЗПМ). [Пат. України №68647 МПК F41G3/16, опубл. 16.08.2004р. Бюл. №8, 2004р.] Основним недоліком цього прицілу є те, що його схемне рішення не дає можливості його застосування у відеотренажерах в реальних умовах системи вогневої підготовки стрілка. Корисна модель запропонованого технічного рішення вирішує задачу створення телевізійного прицілу для відеотренажеру. Це забезпечується шляхом введення в схему прицілу додаткового блоку, та його зв'язків, що дає можливість створення нового типу відеотренажеру і дає змогу його ефективного застосування в системі вогневої підготовки стрілків в реальній обстановці. Рішення цієї задачі досягається тим, що телевізійний приціл, що складається з блоку формування зображення (БФЗ) і блока відображення інформації (БВВ) між якими послідовно включено блок формування прицільної марки (БФПМ), який містить послідовно з'єднані своїми першими входами і виходами формувач змінних прицільних марок (ФЗПМ), генератор електронного стробу (ГЕС) і інтегратор сигналу (1С), при цьому вихід (БФЗ) приєднаний до другого входу ГЕС і другого входу 1С, а вихід 1С підключений до входу БОЗВ, згідно корисної моделі, він додатково містить блок обробки і запису відеоінформації (БОЗВ), який (24)15.09.2005 т 00 5Г 9281 включено між 1С і БВВ. Крім того як БВВ встановлено комп'ютер або відеомагнітофон. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Те, що приціл додатково містить БОЗВ, який включено між 1С і БВВ - дозволяє обробляти та записувати усю відеоінформацію для відпрацювання прийомів правильного прицілювання, плавного спуску курка та дає змогу виконувати вправи стрільб зі стрілецької зброї. Те, що БВВ встановлено комп'ютер або відеомагнітофон - дозволяє опрацьовувати відеоінформацію в реальному часі . Все це дозволяє створити на базі відомого телевізійного прицілу відеотренажер для систем вогневої підготовки ближнього бою. Корисна модель пояснюється блок-схемою телевізійного прицілу. Приціл містить: 1 - блок формування зображення БФЗ, який являє собою компактну телевізійну камеру, яка має кут зору відповідний куту зору людини та закріплюється на стрілецькій зброї; 2 - блок формування прицільної марки (БФПМ); 3 - блок відображення відеоінформації (БВВ), який представляє собою комп'ютер чи відеомагнітофон; 4 - формувач змінних прицільних марок (ФЗПМ), який представляє собою електронний логічний пристрій, в якому запрограмовані різні типи прицільних марок, які відрізняються формою та яскравістю; 5 - генератор електронного стробу (ГЕС), який представляє собою цифровий лічильний пристрій; 6 - інтегратор сигналів (1С), який представляє собою диференційний підсвітлювач зі зворотнім негативним зв'язком; 7 - блок обробки та запису відеоінформації (БОЗВ). БФПМ (2) містить послідовно з'єднані своїми першими входами і виходами ФЗПМ (4), ГЕС (5) і 1С (6) при цьому вихід БФЗ (1) приєднується до другого входу 8 ГЕС (5) і другого входу 9 1С (6), а вихід 1С (6) підключений до входу БОЗВ (7), вихід якого підключено до БВВ (3). Для використання прицілу у складі відеотренажеру БФЗ (1) закріплюється на зброї, БОЗВ (7) і БФПМ (2) закріплюється на поясному ремені стрілка, а БВВ (3) встановлюється автономно на окремій підставці. Підключають кабелі з'єднання (як це показано на схемі). Вихід БОЗВ (7) підключають до входу БВВ (3). Робота прицілу проходить таким чином. Відеозображення з БФЗ (1) формується у вигляді повного відеосигналу з прицільною маркою, тип якої можна оперативно змінювати за допомогою БФПМ (2). Електричний сигнал з телевізійної камери БФЗ (1) у вигляді повного відеосигналу надходить на другій вхід 8 ГЕС (5). ГЕС (5) здійснює перелік елементів телевізійного зображення у строчках та перелік кількості стрічок з попередньо заданим коефіцієнтом лічення, що зумовлює місцеположення сигналу електронного стробу в полі зору телевізійної камери, яке задається з точністю елементу розкладу телевізійного зображення. З ГЕС (5) електричний сигнал у вигляді сигналу яскравості надходить до 1С (6), де він сумується з повним відеосигналом, що надходить з телевізійної камери на вхід (9) 1С (6), та електричним сигналом з ФЗПМ (4). Сумарний сигнал з БФПМ (2) надходить до БОЗВ (7), де обробляється і записується зображення об'єкту спостереження з прицільною маркою. При зміні освітленості або відстані до цілі стрілок має змогу швидко змінити тип прицільної марки шляхом переключення відповідного перемикача (на кресленнях не позначений) на пульті БФПМ (2). Типи прицільної марки відрізняються за формою марки та її яскравістю - марка може бути негативною, позитивною або змінною при навчанні в різних світлових умовах. Всі маніпуляції із зброєю, в комплекті з прицілом, по відпрацюванню прийомів правильного прицілювання, плавного спуску курка та інші записуються в БОЗВ (7). Там відеоінформація про процес тренування (чи стрільби) обробляється, запам'ятовується і може бути розглянута на екрані монітору у складі із комп'ютером чи відеомагнітофоном. Корисна модель, як вона описана вище, дозволяє обробляти, запам'ятовувати відображення і керувати процесом тренування стрілків в умовах, максимально наближених до реальних, із застосуванням різних типів набоїв до вогнепальної зброї. 9281 Блок формування прицільної марки БФПМ Формування змінних прицільних марок ФЗПМ Генератор електронного стробу ГЕС Інтегратор сигналів 1С 1 Блок формування зображення БФЗ Комп'ютерна верстка А Крижанівський Блок обробки і запису відеоінформації БОЗВ Підписне Блок відображення відеоінформації БВВ Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
