Замок сувальдний

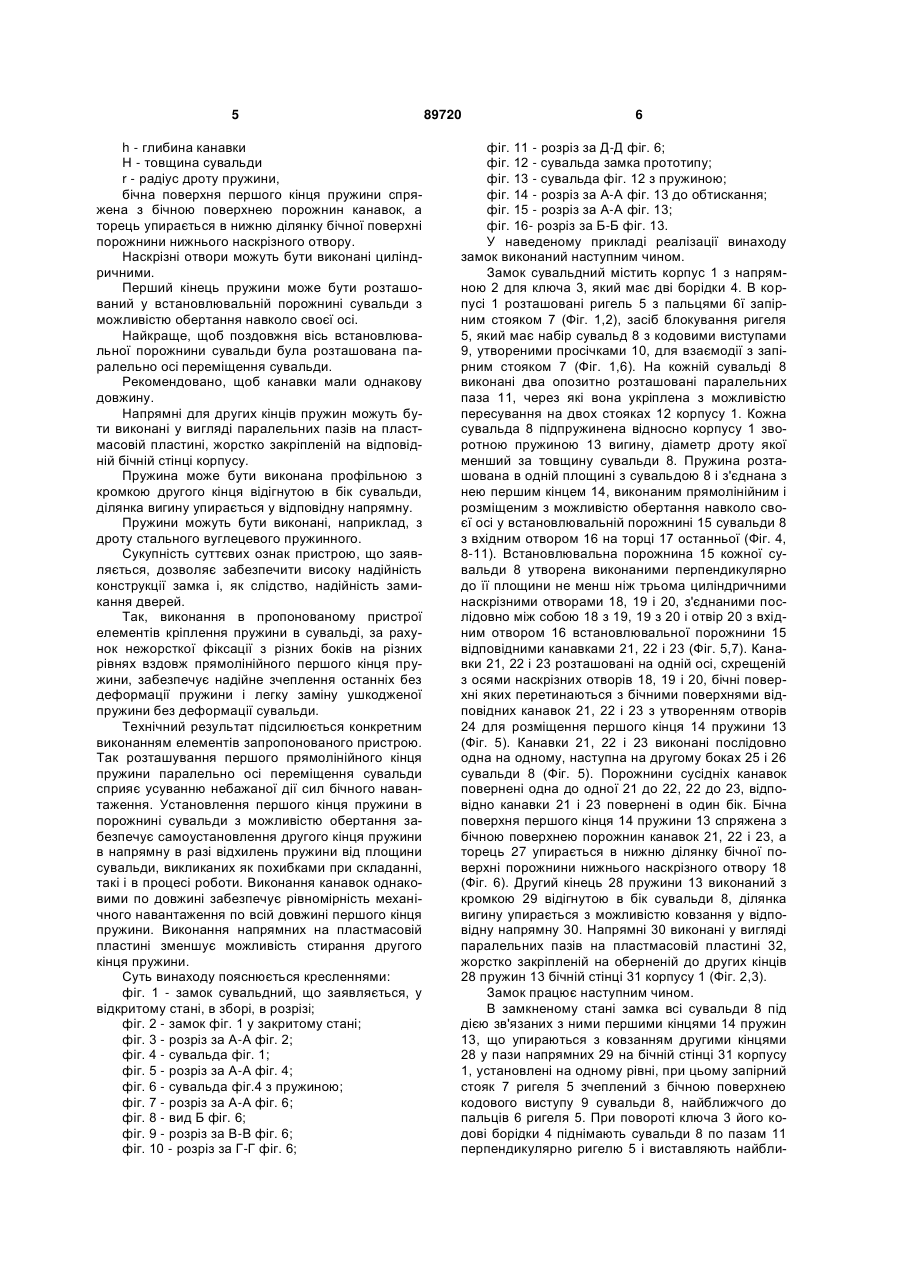

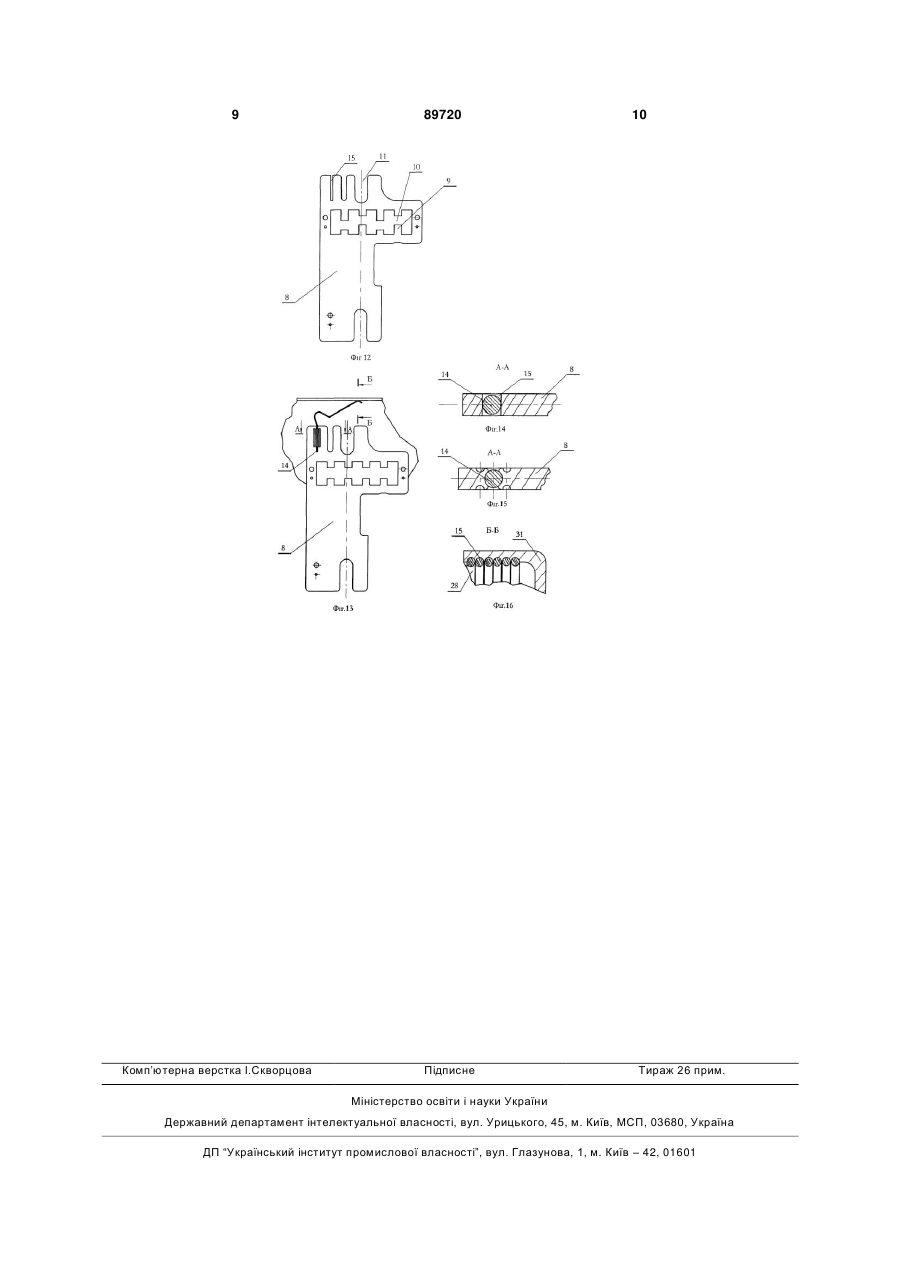

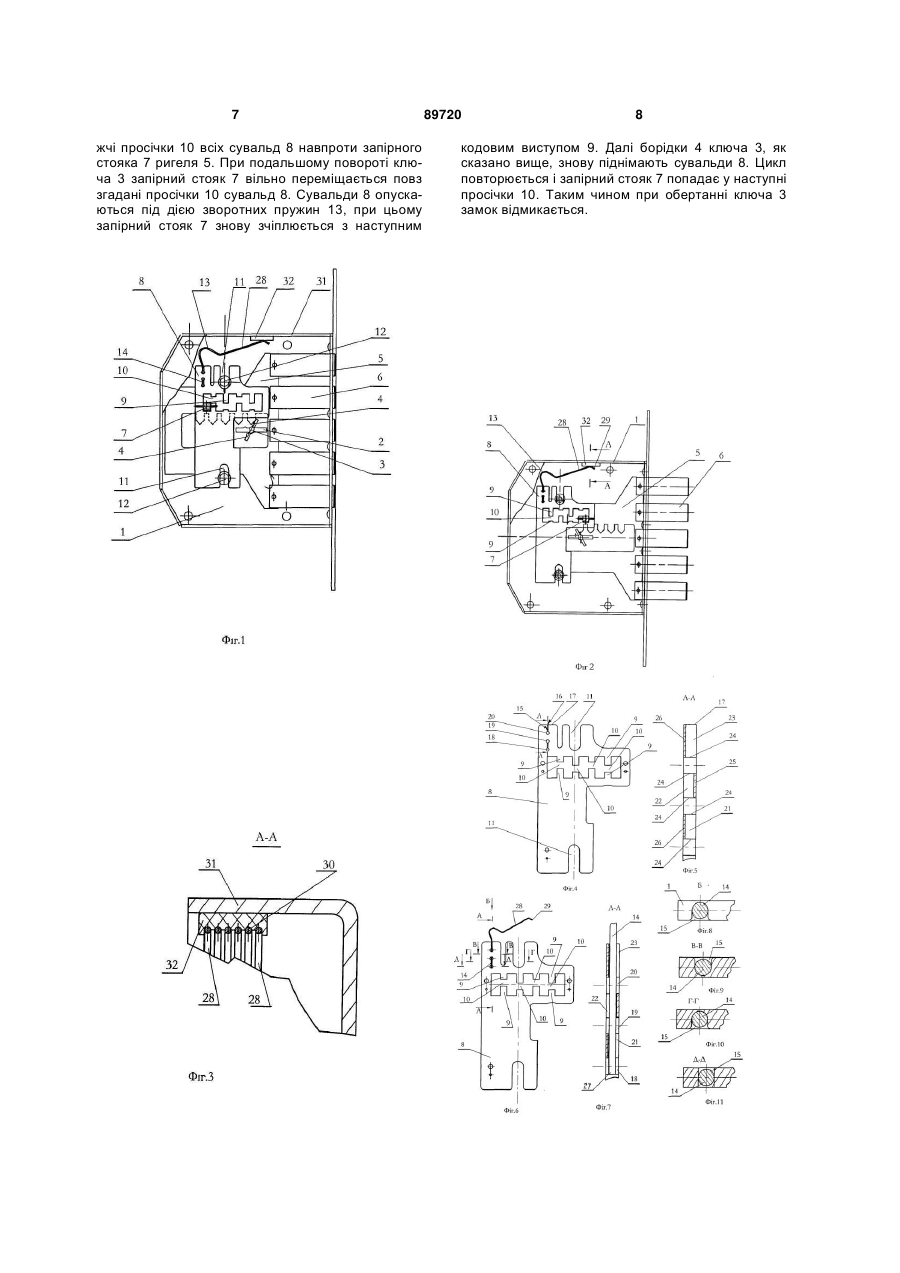

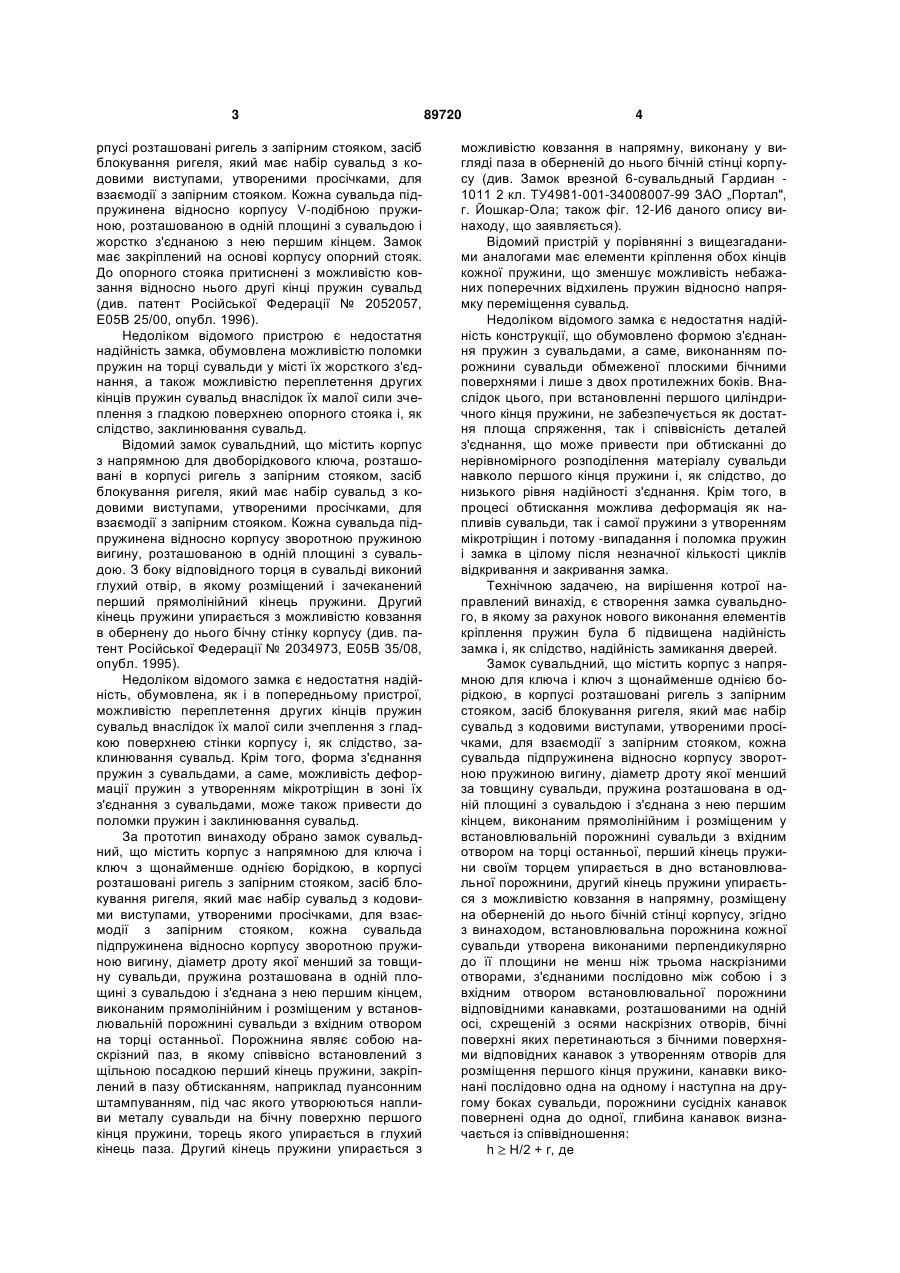

1. Замок сувальдний, що містить корпус з напрямною для ключа і ключ з щонайменше однією борідкою, в корпусі розташовані ригель з запірним стояком, засіб блокування ригеля, який має набір сувальд з кодовими виступами, утвореними просічками, для взаємодії з запірним стояком, кожна сувальда підпружинена відносно корпусу зворотною пружиною вигину, діаметр дроту якої менший за товщину сувальди, пружина розташована в одній площині з сувальдою і з'єднана з нею першим кінцем, виконаним прямолінійним і розміщеним у встановлювальній порожнині сувальди з вхідним отвором на торці останньої, перший кінець пружини своїм торцем упирається в дно встановлювальної порожнини, другий кінець пружини упирається з можливістю ковзання в напрямну, розміщену на оберненій до нього бічній стінці корпусу, який відрізняється тим, що встановлювальна порожнина кожної сувальди утворена виконаними перпендикулярно до її площини не менш ніж трьома наскрізними отворами, з'єднаними послідовно між собою і з вхідним отвором встановлювальної по C2 2 UA 1 3 рпусі розташовані ригель з запірним стояком, засіб блокування ригеля, який має набір сувальд з кодовими виступами, утвореними просічками, для взаємодії з запірним стояком. Кожна сувальда підпружинена відносно корпусу V-подібною пружиною, розташованою в одній площині з сувальдою і жорстко з'єднаною з нею першим кінцем. Замок має закріплений на основі корпусу опорний стояк. До опорного стояка притиснені з можливістю ковзання відносно нього другі кінці пружин сувальд (див. патент Російської Федерації № 2052057, Е05В 25/00, опубл. 1996). Недоліком відомого пристрою є недостатня надійність замка, обумовлена можливістю поломки пружин на торці сувальди у місті їх жорсткого з'єднання, а також можливістю переплетення других кінців пружин сувальд внаслідок їх малої сили зчеплення з гладкою поверхнею опорного стояка і, як слідство, заклинювання сувальд. Відомий замок сувальдний, що містить корпус з напрямною для двоборідкового ключа, розташовані в корпусі ригель з запірним стояком, засіб блокування ригеля, який має набір сувальд з кодовими виступами, утвореними просічками, для взаємодії з запірним стояком. Кожна сувальда підпружинена відносно корпусу зворотною пружиною вигину, розташованою в одній площині з сувальдою. З боку відповідного торця в сувальді виконий глухий отвір, в якому розміщений і зачеканений перший прямолінійний кінець пружини. Другий кінець пружини упирається з можливістю ковзання в обернену до нього бічну стінку корпусу (див. патент Російської Федерації № 2034973, Е05В 35/08, опубл. 1995). Недоліком відомого замка є недостатня надійність, обумовлена, як і в попередньому пристрої, можливістю переплетення других кінців пружин сувальд внаслідок їх малої сили зчеплення з гладкою поверхнею стінки корпусу і, як слідство, заклинювання сувальд. Крім того, форма з'єднання пружин з сувальдами, а саме, можливість деформації пружин з утворенням мікротріщин в зоні їх з'єднання з сувальдами, може також привести до поломки пружин і заклинювання сувальд. За прототип винаходу обрано замок сувальдний, що містить корпус з напрямною для ключа і ключ з щонайменше однією борідкою, в корпусі розташовані ригель з запірним стояком, засіб блокування ригеля, який має набір сувальд з кодовими виступами, утвореними просічками, для взаємодії з запірним стояком, кожна сувальда підпружинена відносно корпусу зворотною пружиною вигину, діаметр дроту якої менший за товщину сувальди, пружина розташована в одній площині з сувальдою і з'єднана з нею першим кінцем, виконаним прямолінійним і розміщеним у встановлювальній порожнині сувальди з вхідним отвором на торці останньої. Порожнина являє собою наскрізний паз, в якому співвісно встановлений з щільною посадкою перший кінець пружини, закріплений в пазу обтисканням, наприклад пуансонним штампуванням, під час якого утворюються напливи металу сувальди на бічну поверхню першого кінця пружини, торець якого упирається в глухий кінець паза. Другий кінець пружини упирається з 89720 4 можливістю ковзання в напрямну, виконану у вигляді паза в оберненій до нього бічній стінці корпусу (див. Замок врезной 6-сувальдный Гардиан 1011 2 кл. ТУ4981-001-34008007-99 ЗАО „Портал", г. Йошкар-Ола; також фіг. 12-И6 даного опису винаходу, що заявляється). Відомий пристрій у порівнянні з вищезгаданими аналогами має елементи кріплення обох кінців кожної пружини, що зменшує можливість небажаних поперечних відхилень пружин відносно напрямку переміщення сувальд. Недоліком відомого замка є недостатня надійність конструкції, що обумовлено формою з'єднання пружин з сувальдами, а саме, виконанням порожнини сувальди обмеженої плоскими бічними поверхнями і лише з двох протилежних боків. Внаслідок цього, при встановленні першого циліндричного кінця пружини, не забезпечується як достатня площа спряження, так і співвісність деталей з'єднання, що може привести при обтисканні до нерівномірного розподілення матеріалу сувальди навколо першого кінця пружини і, як слідство, до низького рівня надійності з'єднання. Крім того, в процесі обтискання можлива деформація як напливів сувальди, так і самої пружини з утворенням мікротріщин і потому -випадання і поломка пружин і замка в цілому після незначної кількості циклів відкривання и закривання замка. Технічною задачею, на вирішення котрої направлений винахід, є створення замка сувальдного, в якому за рахунок нового виконання елементів кріплення пружин була б підвищена надійність замка і, як слідство, надійність замикання дверей. Замок сувальдний, що містить корпус з напрямною для ключа і ключ з щонайменше однією борідкою, в корпусі розташовані ригель з запірним стояком, засіб блокування ригеля, який має набір сувальд з кодовими виступами, утвореними просічками, для взаємодії з запірним стояком, кожна сувальда підпружинена відносно корпусу зворотною пружиною вигину, діаметр дроту якої менший за товщину сувальди, пружина розташована в одній площині з сувальдою і з'єднана з нею першим кінцем, виконаним прямолінійним і розміщеним у встановлювальній порожнині сувальди з вхідним отвором на торці останньої, перший кінець пружини своїм торцем упирається в дно встановлювальної порожнини, другий кінець пружини упирається з можливістю ковзання в напрямну, розміщену на оберненій до нього бічній стінці корпусу, згідно з винаходом, встановлювальна порожнина кожної сувальди утворена виконаними перпендикулярно до її площини не менш ніж трьома наскрізними отворами, з'єднаними послідовно між собою і з вхідним отвором встановлювальної порожнини відповідними канавками, розташованими на одній осі, схрещеній з осями наскрізних отворів, бічні поверхні яких перетинаються з бічними поверхнями відповідних канавок з утворенням отворів для розміщення першого кінця пружини, канавки виконані послідовно одна на одному і наступна на другому боках сувальди, порожнини сусідніх канавок повернені одна до одної, глибина канавок визначається із співвідношення: h Н/2 + г, де 5 h - глибина канавки Η - товщина сувальди r - радіус дроту пружини, бічна поверхня першого кінця пружини спряжена з бічною поверхнею порожнин канавок, а торець упирається в нижню ділянку бічної поверхні порожнини нижнього наскрізного отвору. Наскрізні отвори можуть бути виконані циліндричними. Перший кінець пружини може бути розташований у встановлювальній порожнині сувальди з можливістю обертання навколо своєї осі. Найкраще, щоб поздовжня вісь встановлювальної порожнини сувальди була розташована паралельно осі переміщення сувальди. Рекомендовано, щоб канавки мали однакову довжину. Напрямні для других кінців пружин можуть бути виконані у вигляді паралельних пазів на пластмасовій пластині, жорстко закріпленій на відповідній бічній стінці корпусу. Пружина може бути виконана профільною з кромкою другого кінця відігнутою в бік сувальди, ділянка вигину упирається у відповідну напрямну. Пружини можуть бути виконані, наприклад, з дроту стального вуглецевого пружинного. Сукупність суттєвих ознак пристрою, що заявляється, дозволяє забезпечити високу надійність конструкції замка і, як слідство, надійність замикання дверей. Так, виконання в пропонованому пристрої елементів кріплення пружини в сувальді, за рахунок нежорсткої фіксації з різних боків на різних рівнях вздовж прямолінійного першого кінця пружини, забезпечує надійне зчеплення останніх без деформації пружини і легку заміну ушкодженої пружини без деформації сувальди. Технічний результат підсилюється конкретним виконанням елементів запропонованого пристрою. Так розташування першого прямолінійного кінця пружини паралельно осі переміщення сувальди сприяє усуванню небажаної дії сил бічного навантаження. Установлення першого кінця пружини в порожнині сувальди з можливістю обертання забезпечує самоустановлення другого кінця пружини в напрямну в разі відхилень пружини від площини сувальди, викликаних як похибками при складанні, такі і в процесі роботи. Виконання канавок однаковими по довжині забезпечує рівномірність механічного навантаження по всій довжині першого кінця пружини. Виконання напрямних на пластмасовій пластині зменшує можливість стирання другого кінця пружини. Суть винаходу пояснюється кресленнями: фіг. 1 - замок сувальдний, що заявляється, у відкритому стані, в зборі, в розрізі; фіг. 2 - замок фіг. 1 у закритому стані; фіг. 3 - розріз за А-А фіг. 2; фіг. 4 - сувальда фіг. 1; фіг. 5 - розріз за А-А фіг. 4; фіг. 6 - сувальда фіг.4 з пружиною; фіг. 7 - розріз за А-А фіг. 6; фіг. 8 - вид Б фіг. 6; фіг. 9 - розріз за В-В фіг. 6; фіг. 10 - розріз за Г-Г фіг. 6; 89720 6 фіг. 11 - розріз за Д-Д фіг. 6; фіг. 12 - сувальда замка прототипу; фіг. 13 - сувальда фіг. 12 з пружиною; фіг. 14 - розріз за А-А фіг. 13 до обтискання; фіг. 15 - розріз за А-А фіг. 13; фіг. 16- розріз за Б-Б фіг. 13. У наведеному прикладі реалізації винаходу замок виконаний наступним чином. Замок сувальдний містить корпус 1 з напрямною 2 для ключа 3, який має дві борідки 4. В корпусі 1 розташовані ригель 5 з пальцями 6ї запірним стояком 7 (Фіг. 1,2), засіб блокування ригеля 5, який має набір сувальд 8 з кодовими виступами 9, утвореними просічками 10, для взаємодії з запірним стояком 7 (Фіг. 1,6). На кожній сувальді 8 виконані два опозитно розташовані паралельних паза 11, через які вона укріплена з можливістю пересування на двох стояках 12 корпусу 1. Кожна сувальда 8 підпружинена відносно корпусу 1 зворотною пружиною 13 вигину, діаметр дроту якої менший за товщину сувальди 8. Пружина розташована в одній площині з сувальдою 8 і з'єднана з нею першим кінцем 14, виконаним прямолінійним і розміщеним з можливістю обертання навколо своєї осі у встановлювальній порожнині 15 сувальди 8 з вхідним отвором 16 на торці 17 останньої (Фіг. 4, 8-11). Встановлювальна порожнина 15 кожної сувальди 8 утворена виконаними перпендикулярно до її площини не менш ніж трьома циліндричними наскрізними отворами 18, 19 і 20, з'єднаними послідовно між собою 18 з 19, 19 з 20 і отвір 20 з вхідним отвором 16 встановлювальної порожнини 15 відповідними канавками 21, 22 і 23 (Фіг. 5,7). Канавки 21, 22 і 23 розташовані на одній осі, схрещеній з осями наскрізних отворів 18, 19 і 20, бічні поверхні яких перетинаються з бічними поверхнями відповідних канавок 21, 22 і 23 з утворенням отворів 24 для розміщення першого кінця 14 пружини 13 (Фіг. 5). Канавки 21, 22 і 23 виконані послідовно одна на одному, наступна на другому боках 25 і 26 сувальди 8 (Фіг. 5). Порожнини сусідніх канавок повернені одна до одної 21 до 22, 22 до 23, відповідно канавки 21 і 23 повернені в один бік. Бічна поверхня першого кінця 14 пружини 13 спряжена з бічною поверхнею порожнин канавок 21, 22 і 23, а торець 27 упирається в нижню ділянку бічної поверхні порожнини нижнього наскрізного отвору 18 (Фіг. 6). Другий кінець 28 пружини 13 виконаний з кромкою 29 відігнутою в бік сувальди 8, ділянка вигину упирається з можливістю ковзання у відповідну напрямну 30. Напрямні 30 виконані у вигляді паралельних пазів на пластмасовій пластині 32, жорстко закріпленій на оберненій до других кінців 28 пружин 13 бічній стінці 31 корпусу 1 (Фіг. 2,3). Замок працює наступним чином. В замкненому стані замка всі сувальди 8 під дією зв'язаних з ними першими кінцями 14 пружин 13, що упираються з ковзанням другими кінцями 28 у пази напрямних 29 на бічній стінці 31 корпусу 1, установлені на одному рівні, при цьому запірний стояк 7 ригеля 5 зчеплений з бічною поверхнею кодового виступу 9 сувальди 8, найближчого до пальців 6 ригеля 5. При повороті ключа 3 його кодові борідки 4 піднімають сувальди 8 по пазам 11 перпендикулярно ригелю 5 і виставляють найбли 7 жчі просічки 10 всіх сувальд 8 навпроти запірного стояка 7 ригеля 5. При подальшому повороті ключа 3 запірний стояк 7 вільно переміщається повз згадані просічки 10 сувальд 8. Сувальди 8 опускаються під дією зворотних пружин 13, при цьому запірний стояк 7 знову зчіплюється з наступним 89720 8 кодовим виступом 9. Далі борідки 4 ключа 3, як сказано вище, знову піднімають сувальди 8. Цикл повторюється і запірний стояк 7 попадає у наступні просічки 10. Таким чином при обертанні ключа 3 замок відмикається. 9 Комп’ютерна верстка І.Скворцова 89720 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
