Двоконтурний конусний теплообмінник з подвійними рідинними сорочками

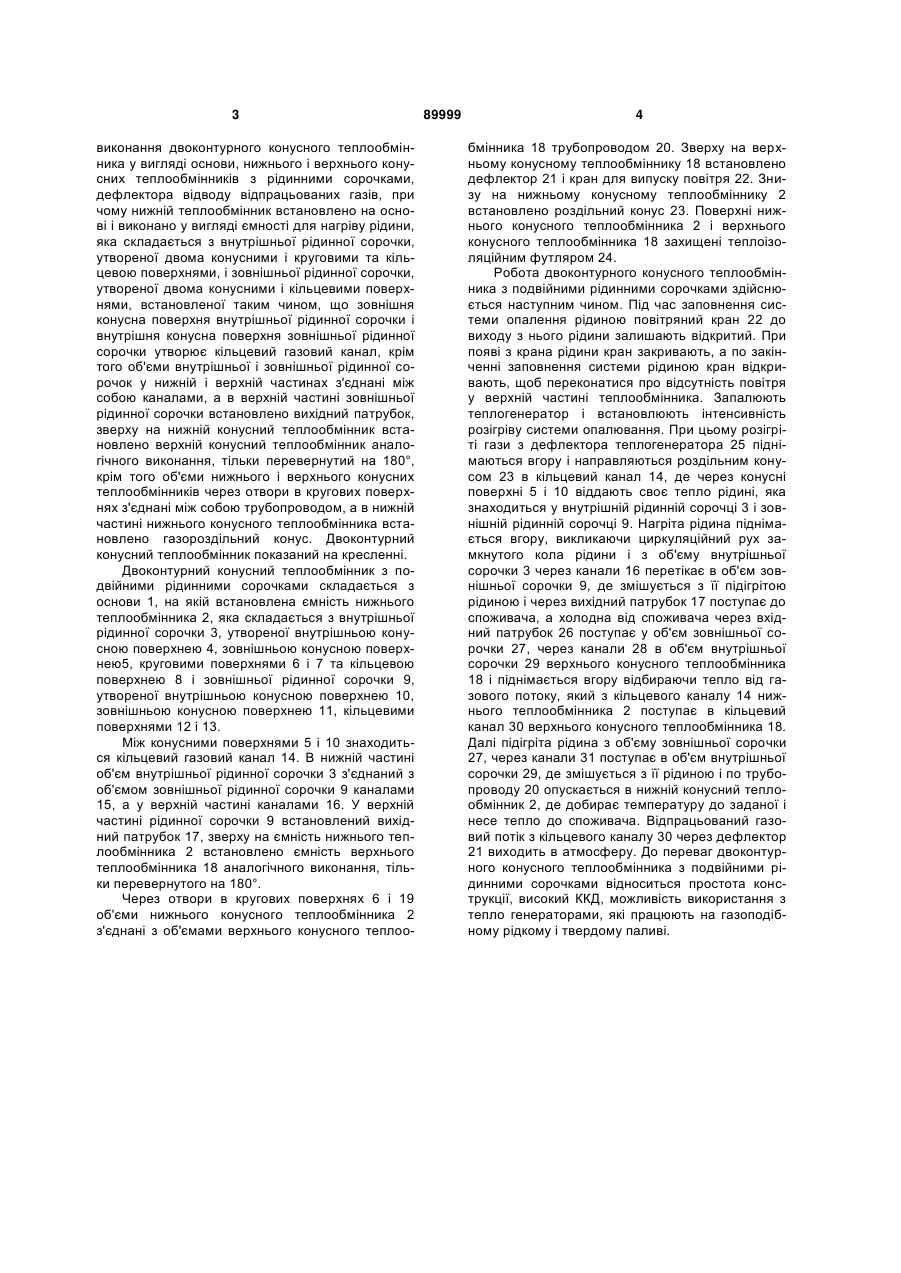

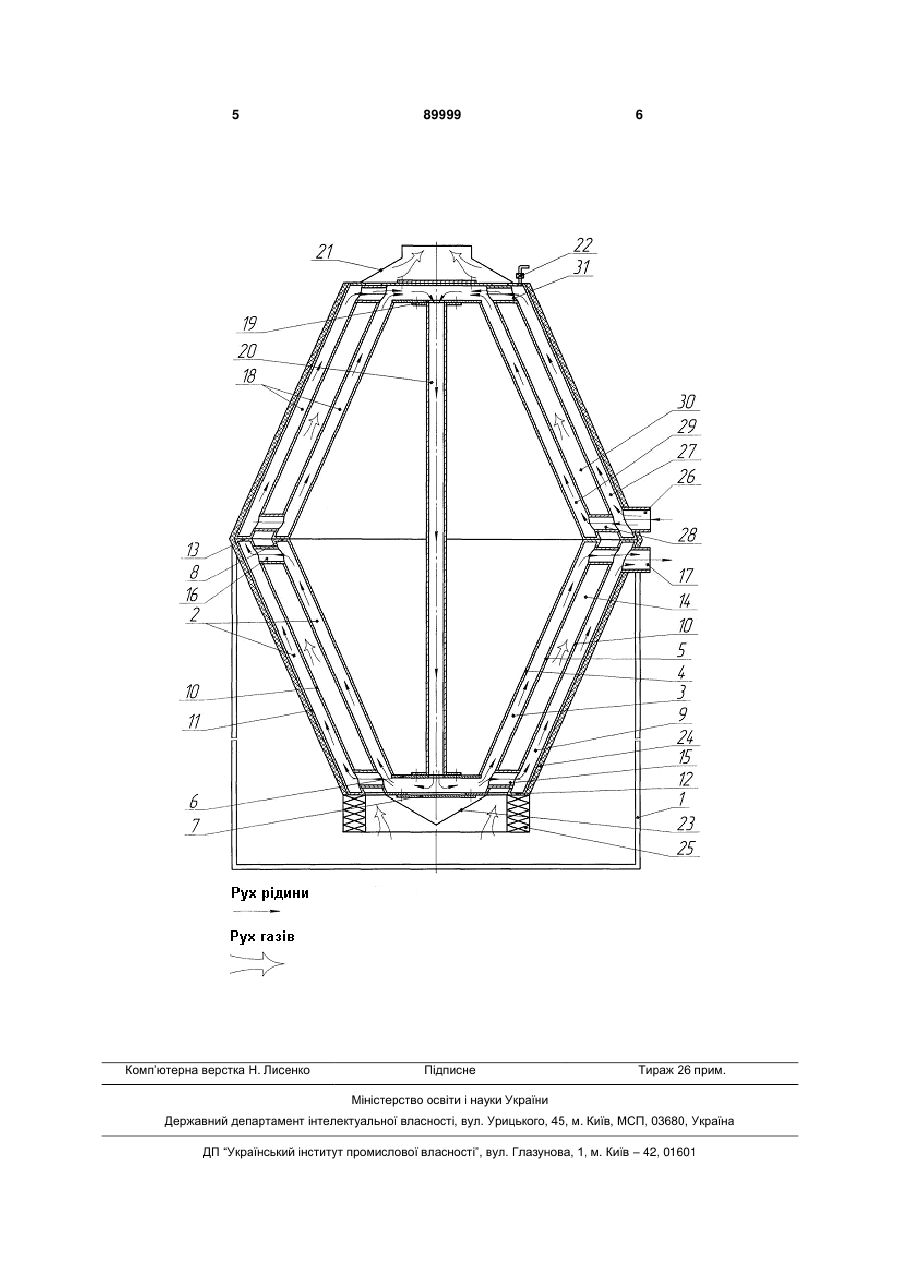

Двоконтурний конусний теплообмінник з подвійними рідинними сорочками, виконаний у ви C2 2 89999 1 3 виконання двоконтурного конусного теплообмінника у вигляді основи, нижнього і верхнього конусних теплообмінників з рідинними сорочками, дефлектора відводу відпрацьованих газів, при чому нижній теплообмінник встановлено на основі і виконано у вигляді ємності для нагріву рідини, яка складається з внутрішньої рідинної сорочки, утвореної двома конусними і круговими та кільцевою поверхнями, і зовнішньої рідинної сорочки, утвореної двома конусними і кільцевими поверхнями, встановленої таким чином, що зовнішня конусна поверхня внутрішньої рідинної сорочки і внутрішня конусна поверхня зовнішньої рідинної сорочки утворює кільцевий газовий канал, крім того об'єми внутрішньої і зовнішньої рідинної сорочок у нижній і верхній частинах з'єднані між собою каналами, а в верхній частині зовнішньої рідинної сорочки встановлено вихідний патрубок, зверху на нижній конусний теплообмінник встановлено верхній конусний теплообмінник аналогічного виконання, тільки перевернутий на 180°, крім того об'єми нижнього і верхнього конусних теплообмінників через отвори в кругових поверхнях з'єднані між собою трубопроводом, а в нижній частині нижнього конусного теплообмінника встановлено газороздільний конус. Двоконтурний конусний теплообмінник показаний на кресленні. Двоконтурний конусний теплообмінник з подвійними рідинними сорочками складається з основи 1, на якій встановлена ємність нижнього теплообмінника 2, яка складається з внутрішньої рідинної сорочки 3, утвореної внутрішньою конусною поверхнею 4, зовнішньою конусною поверхнею5, круговими поверхнями 6 і 7 та кільцевою поверхнею 8 і зовнішньої рідинної сорочки 9, утвореної внутрішньою конусною поверхнею 10, зовнішньою конусною поверхнею 11, кільцевими поверхнями 12 і 13. Між конусними поверхнями 5 і 10 знаходиться кільцевий газовий канал 14. В нижній частині об'єм внутрішньої рідинної сорочки 3 з'єднаний з об'ємом зовнішньої рідинної сорочки 9 каналами 15, а у верхній частині каналами 16. У верхній частині рідинної сорочки 9 встановлений вихідний патрубок 17, зверху на ємність нижнього теплообмінника 2 встановлено ємність верхнього теплообмінника 18 аналогічного виконання, тільки перевернутого на 180°. Через отвори в кругових поверхнях 6 і 19 об'єми нижнього конусного теплообмінника 2 з'єднані з об'ємами верхнього конусного теплоо 89999 4 бмінника 18 трубопроводом 20. Зверху на верхньому конусному теплообміннику 18 встановлено дефлектор 21 і кран для випуску повітря 22. Знизу на нижньому конусному теплообміннику 2 встановлено роздільний конус 23. Поверхні нижнього конусного теплообмінника 2 і верхнього конусного теплообмінника 18 захищені теплоізоляційним футляром 24. Робота двоконтурного конусного теплообмінника з подвійними рідинними сорочками здійснюється наступним чином. Під час заповнення системи опалення рідиною повітряний кран 22 до виходу з нього рідини залишають відкритий. При появі з крана рідини кран закривають, а по закінченні заповнення системи рідиною кран відкривають, щоб переконатися про відсутність повітря у верхній частині теплообмінника. Запалюють теплогенератор і встановлюють інтенсивність розігріву системи опалювання. При цьому розігріті гази з дефлектора теплогенератора 25 піднімаються вгору і направляються роздільним конусом 23 в кільцевий канал 14, де через конусні поверхні 5 і 10 віддають своє тепло рідині, яка знаходиться у внутрішній рідинній сорочці 3 і зовнішній рідинній сорочці 9. Нагріта рідина піднімається вгору, викликаючи циркуляційний рух замкнутого кола рідини і з об'єму внутрішньої сорочки 3 через канали 16 перетікає в об'єм зовнішньої сорочки 9, де змішується з її підігрітою рідиною і через вихідний патрубок 17 поступає до споживача, а холодна від споживача через вхідний патрубок 26 поступає у об'єм зовнішньої сорочки 27, через канали 28 в об'єм внутрішньої сорочки 29 верхнього конусного теплообмінника 18 і піднімається вгору відбираючи тепло від газового потоку, який з кільцевого каналу 14 нижнього теплообмінника 2 поступає в кільцевий канал 30 верхнього конусного теплообмінника 18. Далі підігріта рідина з об'єму зовнішньої сорочки 27, через канали 31 поступає в об'єм внутрішньої сорочки 29, де змішується з її рідиною і по трубопроводу 20 опускається в нижній конусний теплообмінник 2, де добирає температуру до заданої і несе тепло до споживача. Відпрацьований газовий потік з кільцевого каналу 30 через дефлектор 21 виходить в атмосферу. До переваг двоконтурного конусного теплообмінника з подвійними рідинними сорочками відноситься простота конструкції, високий ККД, можливість використання з тепло генераторами, які працюють на газоподібному рідкому і твердому паливі. 5 Комп’ютерна верстка Н. Лиcенко 89999 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
