Магнітний сепаратор

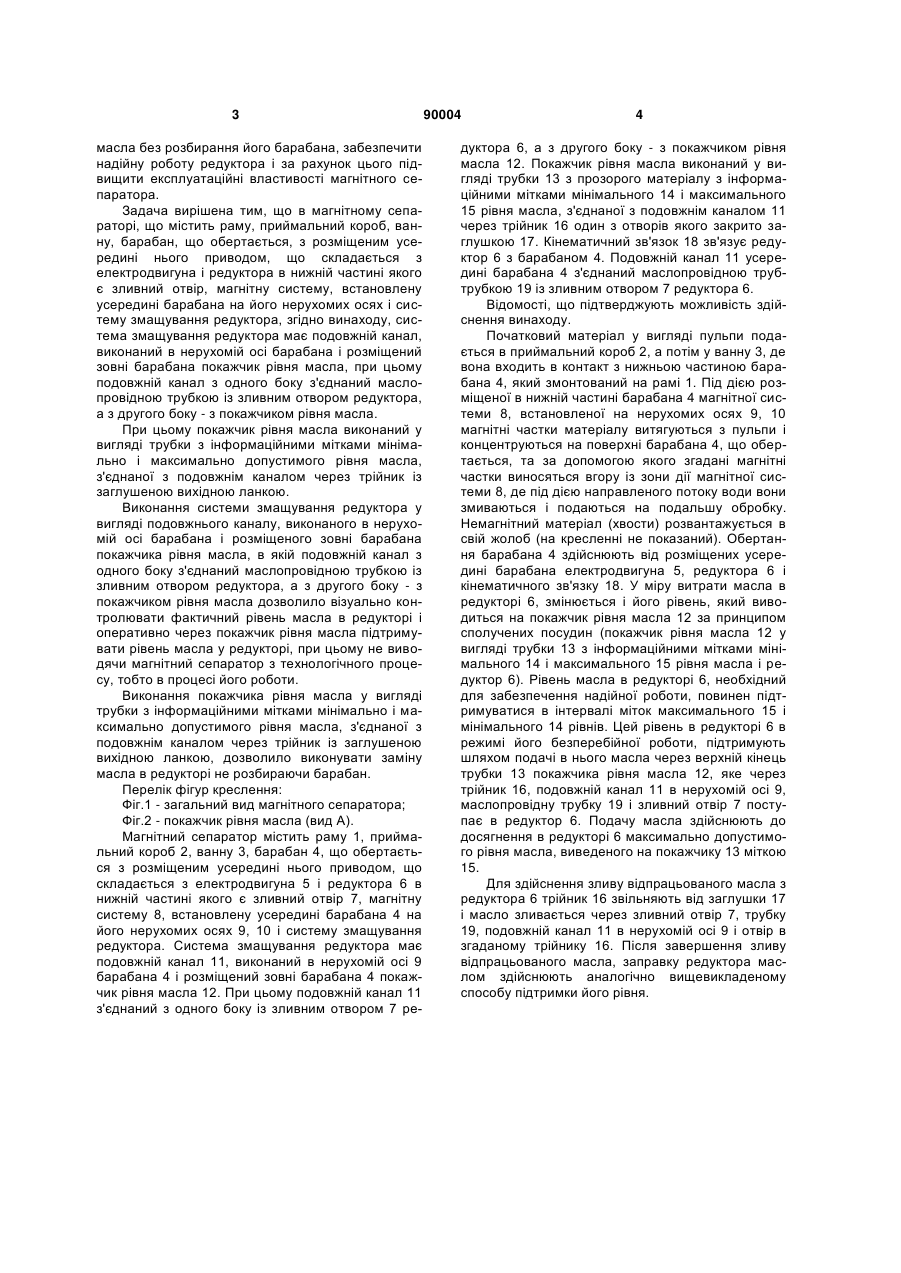

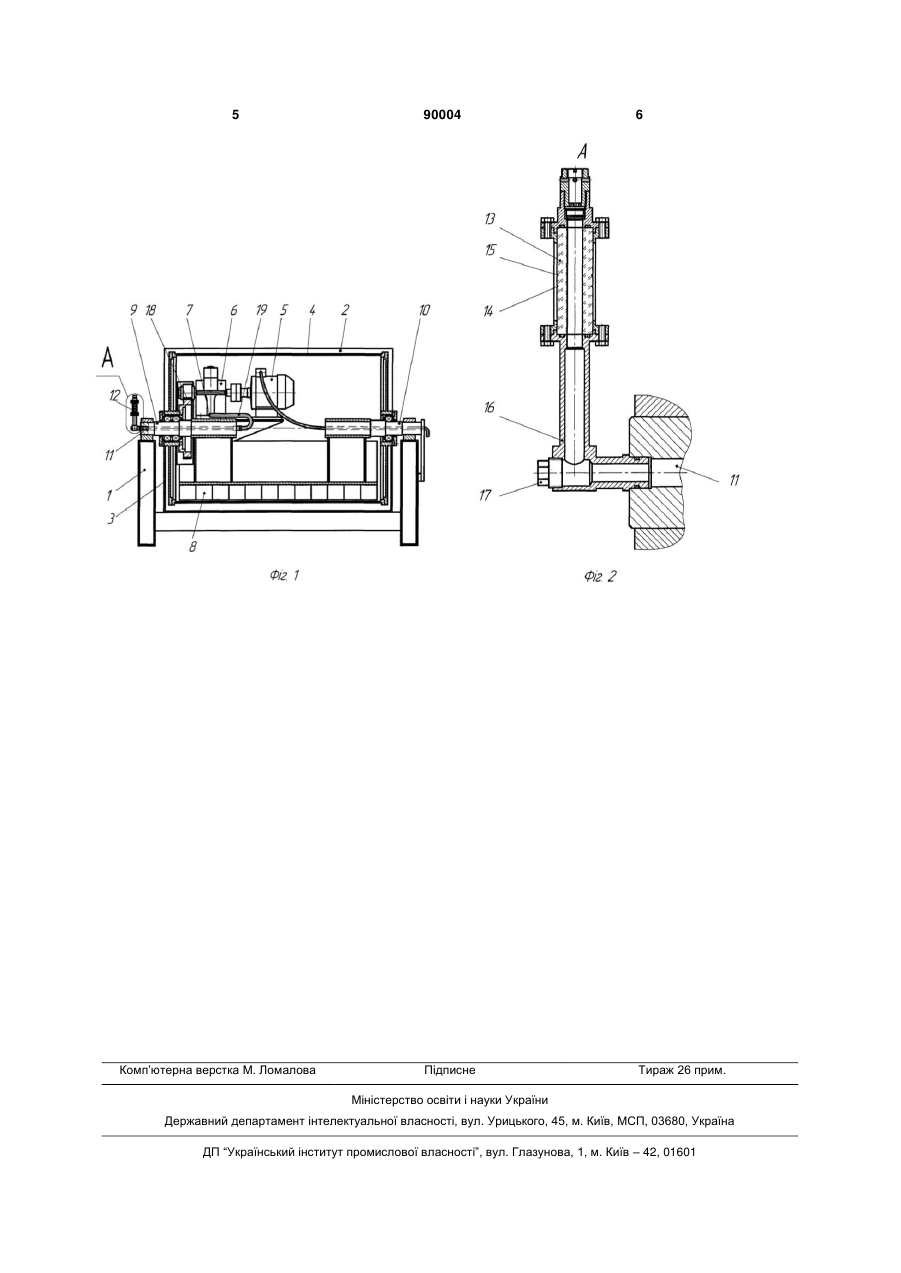

1. Магнітний сепаратор, що містить раму, приймальний короб, ванну, барабан, що встановлений з можливістю обертання, з розміщеним усе 3 масла без розбирання його барабана, забезпечити надійну роботу редуктора і за рахунок цього підвищити експлуатаційні властивості магнітного сепаратора. Задача вирішена тим, що в магнітному сепараторі, що містить раму, приймальний короб, ванну, барабан, що обертається, з розміщеним усередині нього приводом, що складається з електродвигуна і редуктора в нижній частині якого є зливний отвір, магнітну систему, встановлену усередині барабана на його нерухомих осях і систему змащування редуктора, згідно винаходу, система змащування редуктора має подовжній канал, виконаний в нерухомій осі барабана і розміщений зовні барабана покажчик рівня масла, при цьому подовжній канал з одного боку з'єднаний маслопровідною трубкою із зливним отвором редуктора, а з другого боку - з покажчиком рівня масла. При цьому покажчик рівня масла виконаний у вигляді трубки з інформаційними мітками мінімально і максимально допустимого рівня масла, з'єднаної з подовжнім каналом через трійник із заглушеною вихідною ланкою. Виконання системи змащування редуктора у вигляді подовжнього каналу, виконаного в нерухомій осі барабана і розміщеного зовні барабана покажчика рівня масла, в якій подовжній канал з одного боку з'єднаний маслопровідною трубкою із зливним отвором редуктора, а з другого боку - з покажчиком рівня масла дозволило візуально контролювати фактичний рівень масла в редукторі і оперативно через покажчик рівня масла підтримувати рівень масла у редукторі, при цьому не виводячи магнітний сепаратор з технологічного процесу, тобто в процесі його роботи. Виконання покажчика рівня масла у вигляді трубки з інформаційними мітками мінімально і максимально допустимого рівня масла, з'єднаної з подовжнім каналом через трійник із заглушеною вихідною ланкою, дозволило виконувати заміну масла в редукторі не розбираючи барабан. Перелік фігур креслення: Фіг.1 - загальний вид магнітного сепаратора; Фіг.2 - покажчик рівня масла (вид А). Магнітний сепаратор містить раму 1, приймальний короб 2, ванну 3, барабан 4, що обертається з розміщеним усередині нього приводом, що складається з електродвигуна 5 і редуктора 6 в нижній частині якого є зливний отвір 7, магнітну систему 8, встановлену усередині барабана 4 на його нерухомих осях 9, 10 і систему змащування редуктора. Система змащування редуктора має подовжній канал 11, виконаний в нерухомій осі 9 барабана 4 і розміщений зовні барабана 4 покажчик рівня масла 12. При цьому подовжній канал 11 з'єднаний з одного боку із зливним отвором 7 ре 90004 4 дуктора 6, а з другого боку - з покажчиком рівня масла 12. Покажчик рівня масла виконаний у вигляді трубки 13 з прозорого матеріалу з інформаційними мітками мінімального 14 і максимального 15 рівня масла, з'єднаної з подовжнім каналом 11 через трійник 16 один з отворів якого закрито заглушкою 17. Кінематичний зв'язок 18 зв'язує редуктор 6 з барабаном 4. Подовжній канал 11 усередині барабана 4 з'єднаний маслопровідною трубтрубкою 19 із зливним отвором 7 редуктора 6. Відомості, що підтверджують можливість здійснення винаходу. Початковий матеріал у вигляді пульпи подається в приймальний короб 2, а потім у ванну 3, де вона входить в контакт з нижньою частиною барабана 4, який змонтований на рамі 1. Під дією розміщеної в нижній частині барабана 4 магнітної системи 8, встановленої на нерухомих осях 9, 10 магнітні частки матеріалу витягуються з пульпи і концентруються на поверхні барабана 4, що обертається, та за допомогою якого згадані магнітні частки виносяться вгору із зони дії магнітної системи 8, де під дією направленого потоку води вони змиваються і подаються на подальшу обробку. Немагнітний матеріал (хвости) розвантажується в свій жолоб (на кресленні не показаний). Обертання барабана 4 здійснюють від розміщених усередині барабана електродвигуна 5, редуктора 6 і кінематичного зв'язку 18. У міру витрати масла в редукторі 6, змінюється і його рівень, який виводиться на покажчик рівня масла 12 за принципом сполучених посудин (покажчик рівня масла 12 у вигляді трубки 13 з інформаційними мітками мінімального 14 і максимального 15 рівня масла і редуктор 6). Рівень масла в редукторі 6, необхідний для забезпечення надійної роботи, повинен підтримуватися в інтервалі міток максимального 15 і мінімального 14 рівнів. Цей рівень в редукторі 6 в режимі його безперебійної роботи, підтримують шляхом подачі в нього масла через верхній кінець трубки 13 покажчика рівня масла 12, яке через трійник 16, подовжній канал 11 в нерухомій осі 9, маслопровідну трубку 19 і зливний отвір 7 поступає в редуктор 6. Подачу масла здійснюють до досягнення в редукторі 6 максимально допустимого рівня масла, виведеного на покажчику 13 міткою 15. Для здійснення зливу відпрацьованого масла з редуктора 6 трійник 16 звільняють від заглушки 17 і масло зливається через зливний отвір 7, трубку 19, подовжній канал 11 в нерухомій осі 9 і отвір в згаданому трійнику 16. Після завершення зливу відпрацьованого масла, заправку редуктора маслом здійснюють аналогічно вищевикладеному способу підтримки його рівня. 5 Комп’ютерна верстка М. Ломалова 90004 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
