Пристрій вмикального енергоакумулятора

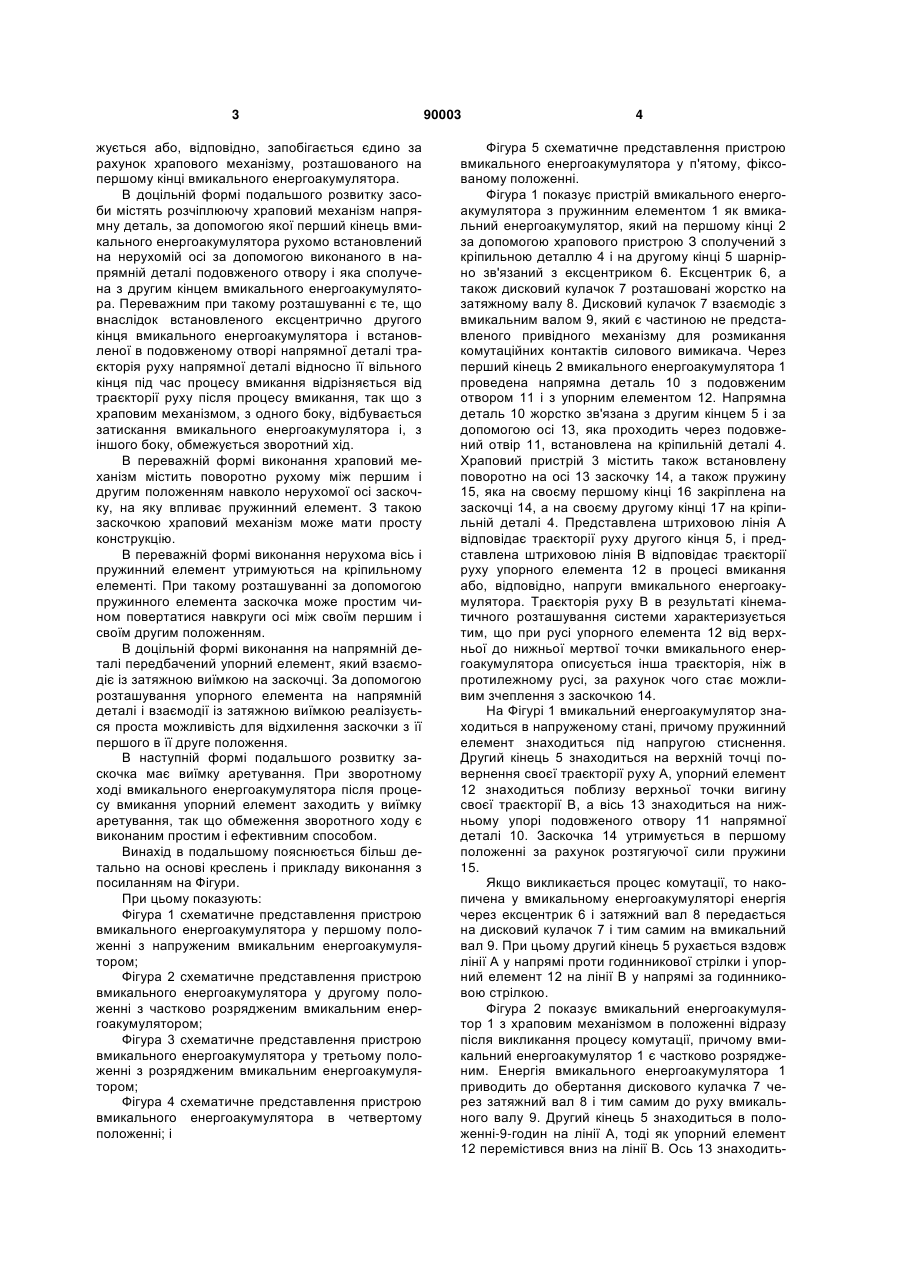

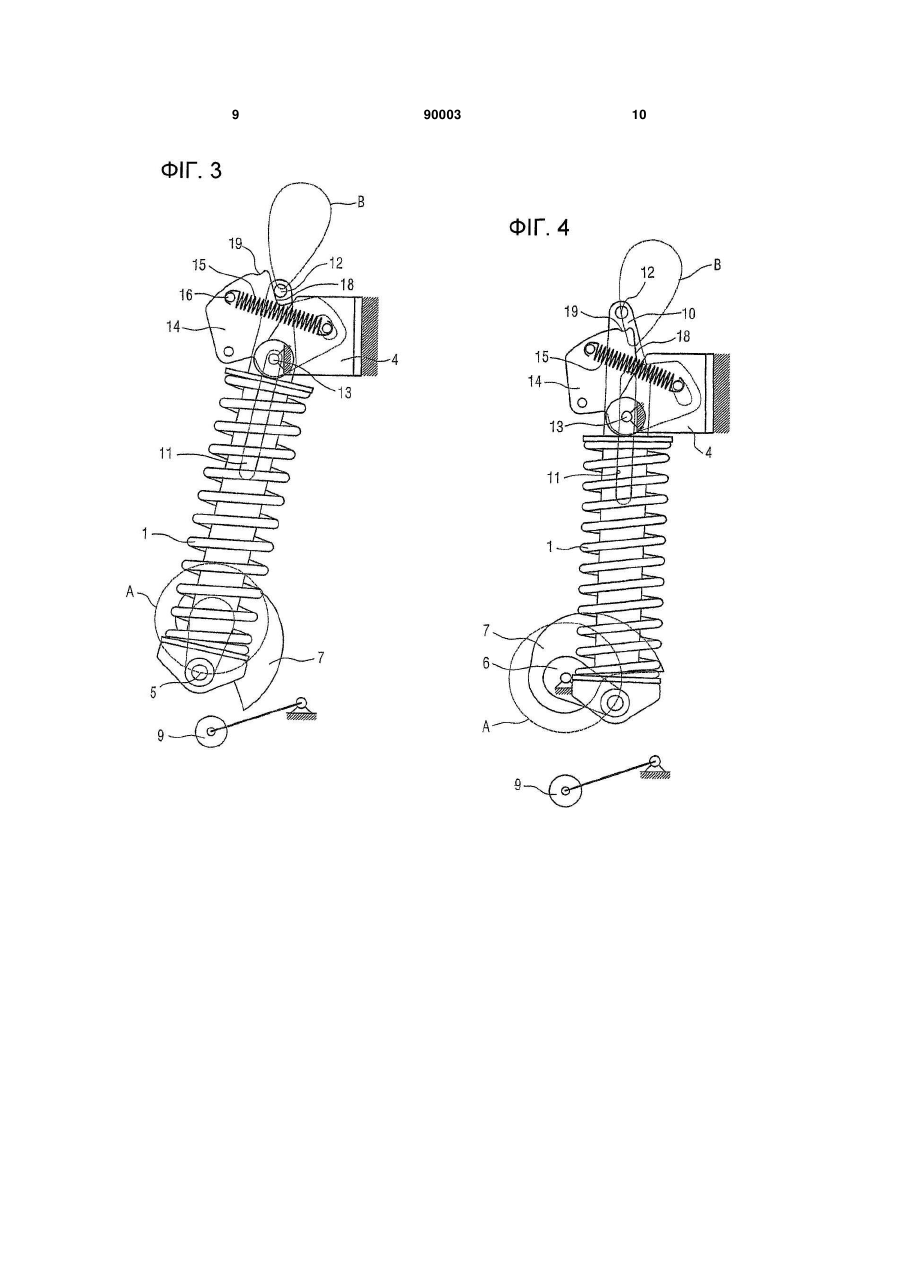

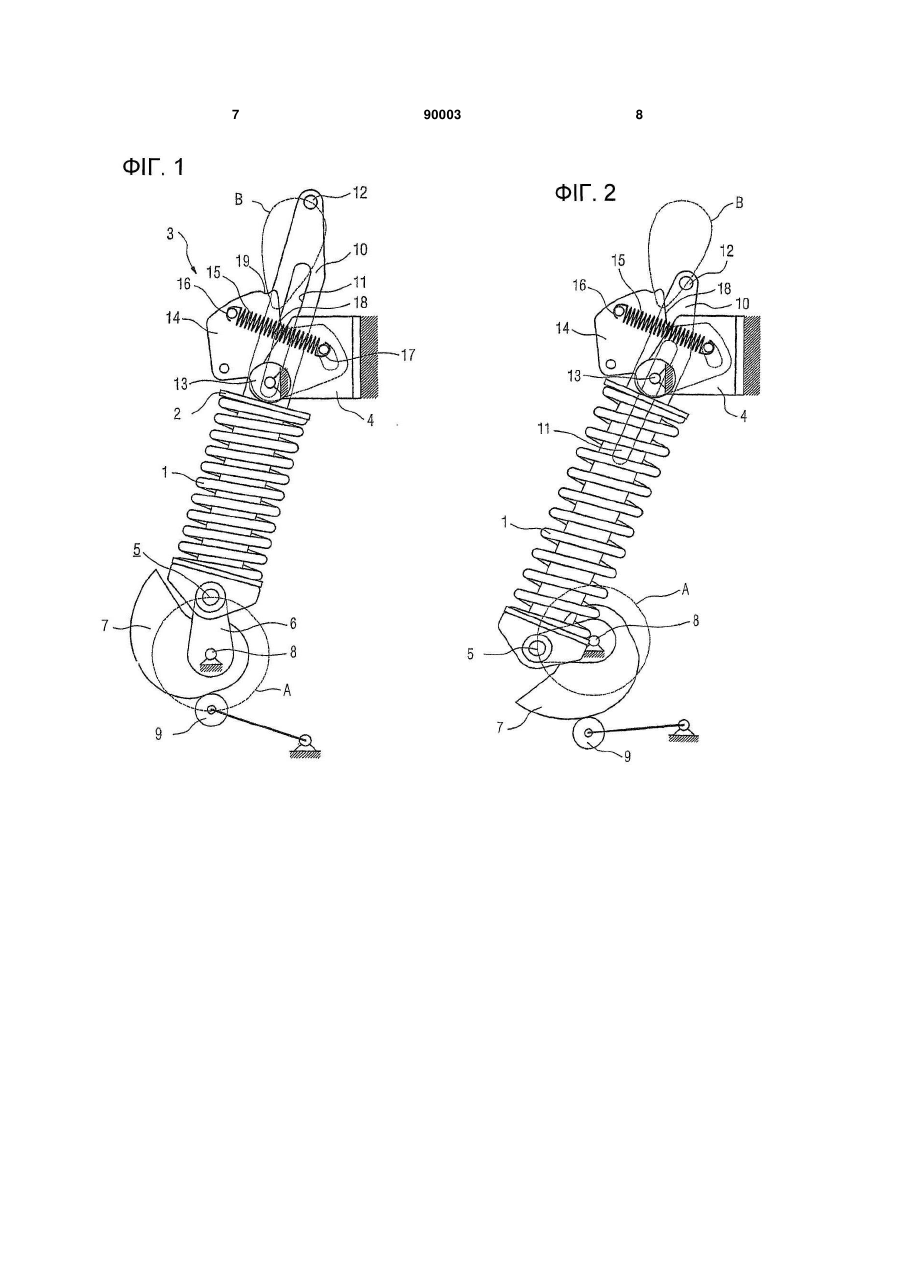

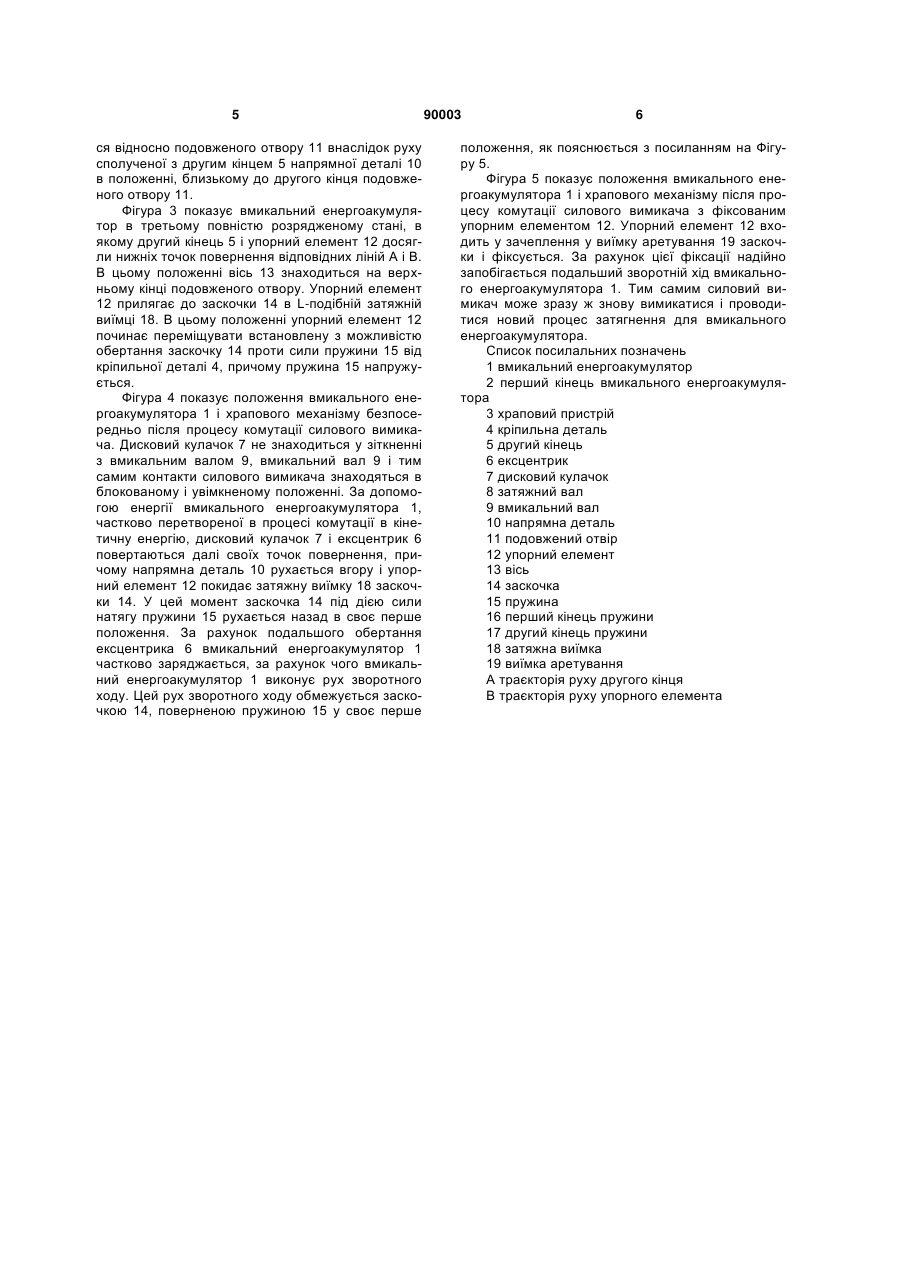

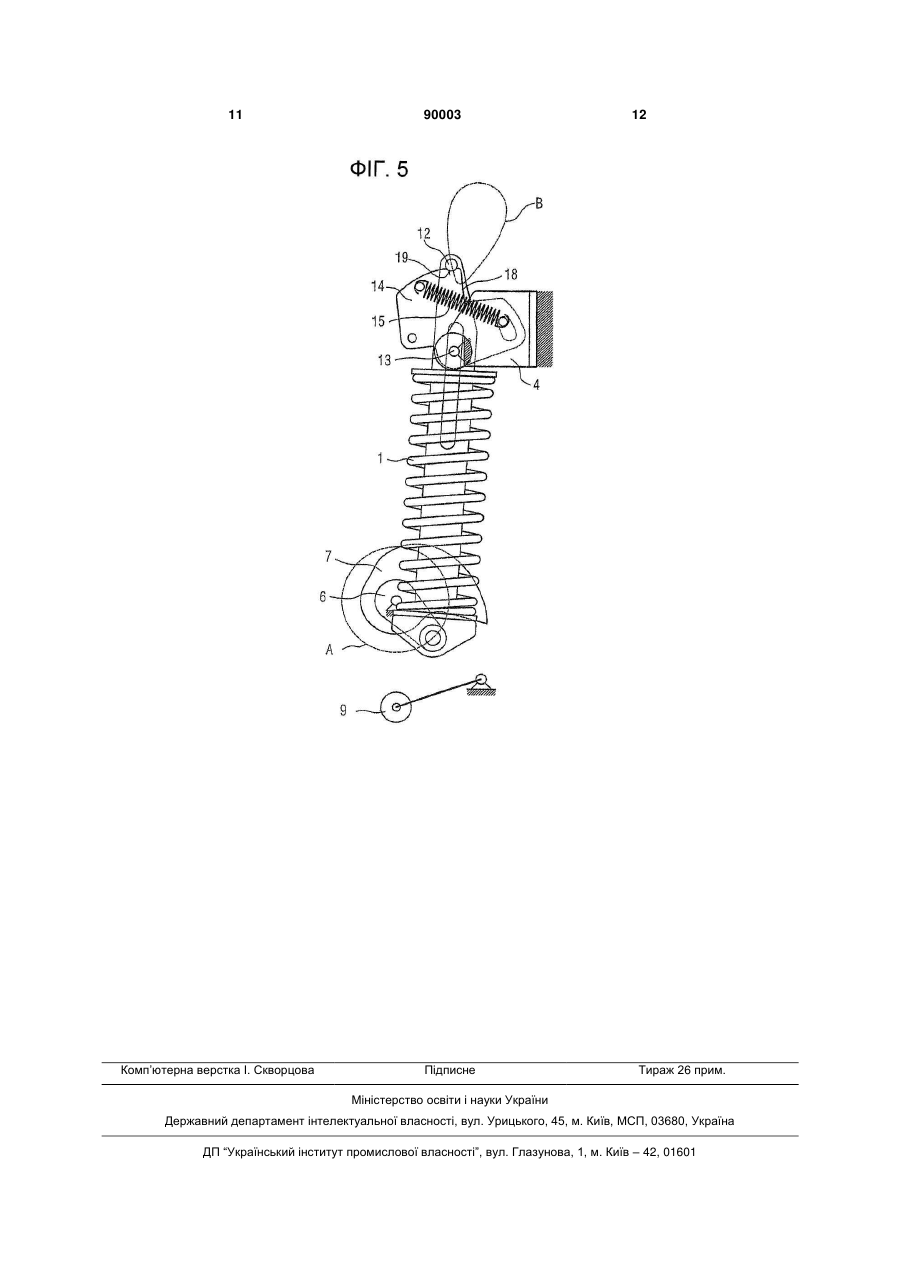

1. Пристрій вмикального енергоакумулятора для силового вимикача, причому вмикальний енергоакумулятор (1) закріплений на першому кінці (2) і на другому кінці зв'язаний з ексцентриком (6) затяжного пристрою, з яким взаємодіють обмежуючі зворотний хід засоби, який відрізняється тим, що засоби (3, 10, 13, 14, 15) містять храповий механізм (3), розташований на першому кінці (2) вмикального енергоакумулятора (1). 2. Пристрій за п. 1, який відрізняється тим, що засоби (3, 10, 13, 14, 15) містять розчіпляючу хра C2 1 3 жується або, відповідно, запобігається єдино за рахунок храпового механізму, розташованого на першому кінці вмикального енергоакумулятора. В доцільній формі подальшого розвитку засоби містять розчіплюючу храповий механізм напрямну деталь, за допомогою якої перший кінець вмикального енергоакумулятора рухомо встановлений на нерухомій осі за допомогою виконаного в напрямній деталі подовженого отвору і яка сполучена з другим кінцем вмикального енергоакумулятора. Переважним при такому розташуванні є те, що внаслідок встановленого ексцентрично другого кінця вмикального енергоакумулятора і встановленої в подовженому отворі напрямної деталі траєкторія руху напрямної деталі відносно її вільного кінця під час процесу вмикання відрізняється від траєкторії руху після процесу вмикання, так що з храповим механізмом, з одного боку, відбувається затискання вмикального енергоакумулятора і, з іншого боку, обмежується зворотний хід. В переважній формі виконання храповий механізм містить поворотно рухому між першим і другим положенням навколо нерухомої осі заскочку, на яку впливає пружинний елемент. З такою заскочкою храповий механізм може мати просту конструкцію. В переважній формі виконання нерухома вісь і пружинний елемент утримуються на кріпильному елементі. При такому розташуванні за допомогою пружинного елемента заскочка може простим чином повертатися навкруги осі між своїм першим і своїм другим положенням. В доцільній формі виконання на напрямній деталі передбачений упорний елемент, який взаємодіє із затяжною виїмкою на заскочці. За допомогою розташування упорного елемента на напрямній деталі і взаємодії із затяжною виїмкою реалізується проста можливість для відхилення заскочки з її першого в її друге положення. В наступній формі подальшого розвитку заскочка має виїмку аретування. При зворотному ході вмикального енергоакумулятора після процесу вмикання упорний елемент заходить у виїмку аретування, так що обмеження зворотного ходу є виконаним простим і ефективним способом. Винахід в подальшому пояснюється більш детально на основі креслень і прикладу виконання з посиланням на Фігури. При цьому показують: Фігура 1 схематичне представлення пристрою вмикального енергоакумулятора у першому положенні з напруженим вмикальним енергоакумулятором; Фігура 2 схематичне представлення пристрою вмикального енергоакумулятора у другому положенні з частково розрядженим вмикальним енергоакумулятором; Фігура 3 схематичне представлення пристрою вмикального енергоакумулятора у третьому положенні з розрядженим вмикальним енергоакумулятором; Фігура 4 схематичне представлення пристрою вмикального енергоакумулятора в четвертому положенні; і 90003 4 Фігура 5 схематичне представлення пристрою вмикального енергоакумулятора у п'ятому, фіксованому положенні. Фігура 1 показує пристрій вмикального енергоакумулятора з пружинним елементом 1 як вмикальний енергоакумулятор, який на першому кінці 2 за допомогою храпового пристрою З сполучений з кріпильною деталлю 4 і на другому кінці 5 шарнірно зв'язаний з ексцентриком 6. Ексцентрик 6, а також дисковий кулачок 7 розташовані жорстко на затяжному валу 8. Дисковий кулачок 7 взаємодіє з вмикальним валом 9, який є частиною не представленого привідного механізму для розмикання комутаційних контактів силового вимикача. Через перший кінець 2 вмикального енергоакумулятора 1 проведена напрямна деталь 10 з подовженим отвором 11 і з упорним елементом 12. Напрямна деталь 10 жорстко зв'язана з другим кінцем 5 і за допомогою осі 13, яка проходить через подовжений отвір 11, встановлена на кріпильній деталі 4. Храповий пристрій 3 містить також встановлену поворотно на осі 13 заскочку 14, а також пружину 15, яка на своєму першому кінці 16 закріплена на заскочці 14, а на своєму другому кінці 17 на кріпильній деталі 4. Представлена штриховою лінія А відповідає траєкторії руху другого кінця 5, і представлена штриховою лінія В відповідає траєкторії руху упорного елемента 12 в процесі вмикання або, відповідно, напруги вмикального енергоакумулятора. Траєкторія руху В в результаті кінематичного розташування системи характеризується тим, що при русі упорного елемента 12 від верхньої до нижньої мертвої точки вмикального енергоакумулятора описується інша траєкторія, ніж в протилежному русі, за рахунок чого стає можливим зчеплення з заскочкою 14. На Фігурі 1 вмикальний енергоакумулятор знаходиться в напруженому стані, причому пружинний елемент знаходиться під напругою стиснення. Другий кінець 5 знаходиться на верхній точці повернення своєї траєкторії руху А, упорний елемент 12 знаходиться поблизу верхньої точки вигину своєї траєкторії В, а вісь 13 знаходиться на нижньому упорі подовженого отвору 11 напрямної деталі 10. Заскочка 14 утримується в першому положенні за рахунок розтягуючої сили пружини 15. Якщо викликається процес комутації, то накопичена у вмикальному енергоакумуляторі енергія через ексцентрик 6 і затяжний вал 8 передається на дисковий кулачок 7 і тим самим на вмикальний вал 9. При цьому другий кінець 5 рухається вздовж лінії А у напрямі проти годинникової стрілки і упорний елемент 12 на лінії В у напрямі за годинниковою стрілкою. Фігура 2 показує вмикальний енергоакумулятор 1 з храповим механізмом в положенні відразу після викликання процесу комутації, причому вмикальний енергоакумулятор 1 є частково розрядженим. Енергія вмикального енергоакумулятора 1 приводить до обертання дискового кулачка 7 через затяжний вал 8 і тим самим до руху вмикального валу 9. Другий кінець 5 знаходиться в положенні-9-годин на лінії А, тоді як упорний елемент 12 перемістився вниз на лінії В. Ось 13 знаходить 5 ся відносно подовженого отвору 11 внаслідок руху сполученої з другим кінцем 5 напрямної деталі 10 в положенні, близькому до другого кінця подовженого отвору 11. Фігура 3 показує вмикальний енергоакумулятор в третьому повністю розрядженому стані, в якому другий кінець 5 і упорний елемент 12 досягли нижніх точок повернення відповідних ліній А і В. В цьому положенні вісь 13 знаходиться на верхньому кінці подовженого отвору. Упорний елемент 12 прилягає до заскочки 14 в L-подібній затяжній виїмці 18. В цьому положенні упорний елемент 12 починає переміщувати встановлену з можливістю обертання заскочку 14 проти сили пружини 15 від кріпильної деталі 4, причому пружина 15 напружується. Фігура 4 показує положення вмикального енергоакумулятора 1 і храпового механізму безпосередньо після процесу комутації силового вимикача. Дисковий кулачок 7 не знаходиться у зіткненні з вмикальним валом 9, вмикальний вал 9 і тим самим контакти силового вимикача знаходяться в блокованому і увімкненому положенні. За допомогою енергії вмикального енергоакумулятора 1, частково перетвореної в процесі комутації в кінетичну енергію, дисковий кулачок 7 і ексцентрик 6 повертаються далі своїх точок повернення, причому напрямна деталь 10 рухається вгору і упорний елемент 12 покидає затяжну виїмку 18 заскочки 14. У цей момент заскочка 14 під дією сили натягу пружини 15 рухається назад в своє перше положення. За рахунок подальшого обертання ексцентрика 6 вмикальний енергоакумулятор 1 частково заряджається, за рахунок чого вмикальний енергоакумулятор 1 виконує рух зворотного ходу. Цей рух зворотного ходу обмежується заскочкою 14, поверненою пружиною 15 у своє перше 90003 6 положення, як пояснюється з посиланням на Фігуру 5. Фігура 5 показує положення вмикального енергоакумулятора 1 і храпового механізму після процесу комутації силового вимикача з фіксованим упорним елементом 12. Упорний елемент 12 входить у зачеплення у виїмку аретування 19 заскочки і фіксується. За рахунок цієї фіксації надійно запобігається подальший зворотній хід вмикального енергоакумулятора 1. Тим самим силовий вимикач може зразу ж знову вимикатися і проводитися новий процес затягнення для вмикального енергоакумулятора. Список посилальних позначень 1 вмикальний енергоакумулятор 2 перший кінець вмикального енергоакумулятора 3 храповий пристрій 4 кріпильна деталь 5 другий кінець 6 ексцентрик 7 дисковий кулачок 8 затяжний вал 9 вмикальний вал 10 напрямна деталь 11 подовжений отвір 12 упорний елемент 13 вісь 14 заскочка 15 пружина 16 перший кінець пружини 17 другий кінець пружини 18 затяжна виїмка 19 виїмка аретування А траєкторія руху другого кінця В траєкторія руху упорного елемента 7 90003 8 9 90003 10 11 Комп’ютерна верстка І. Скворцова 90003 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
