Пристрій для спорудження лісокультурних майданчиків на осипах

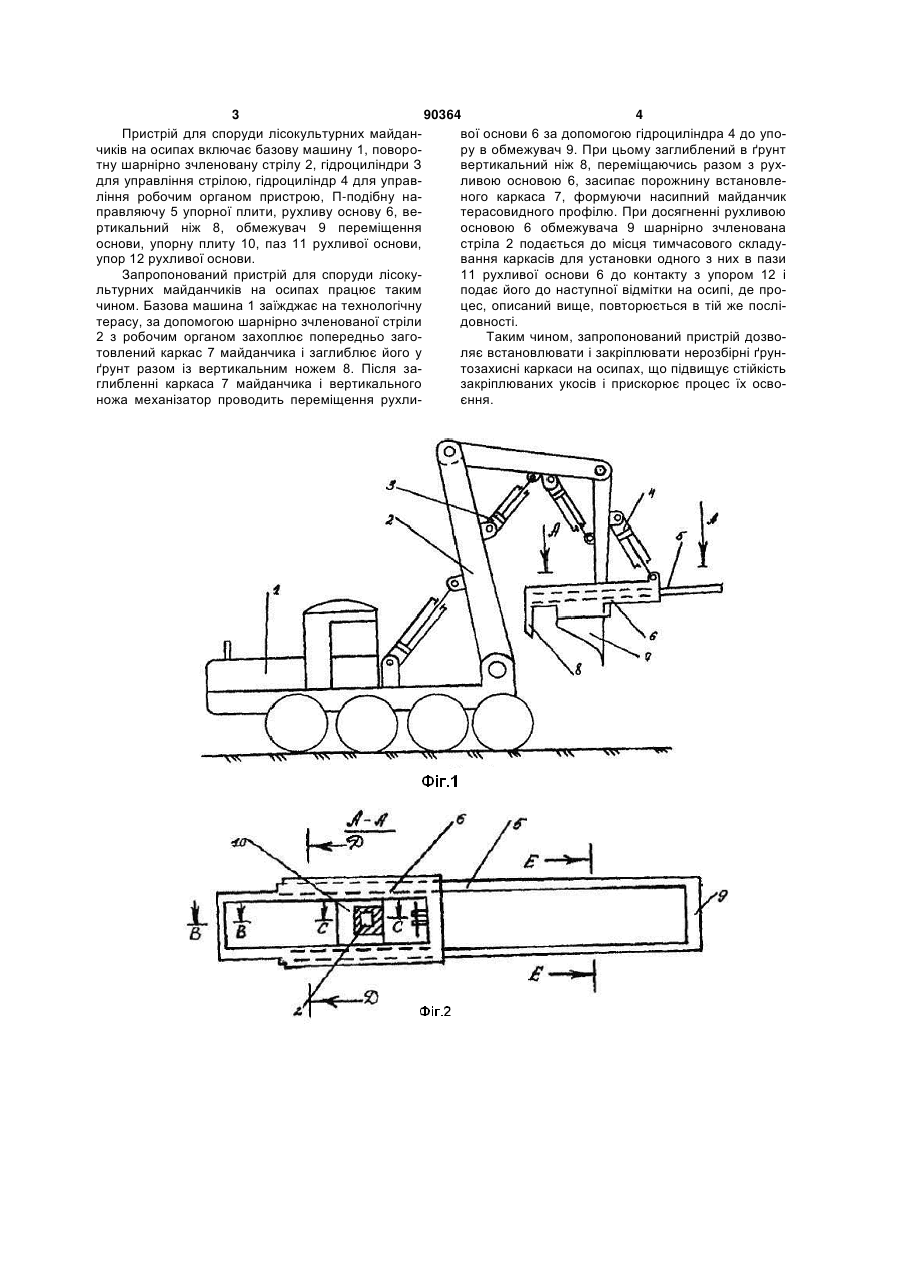

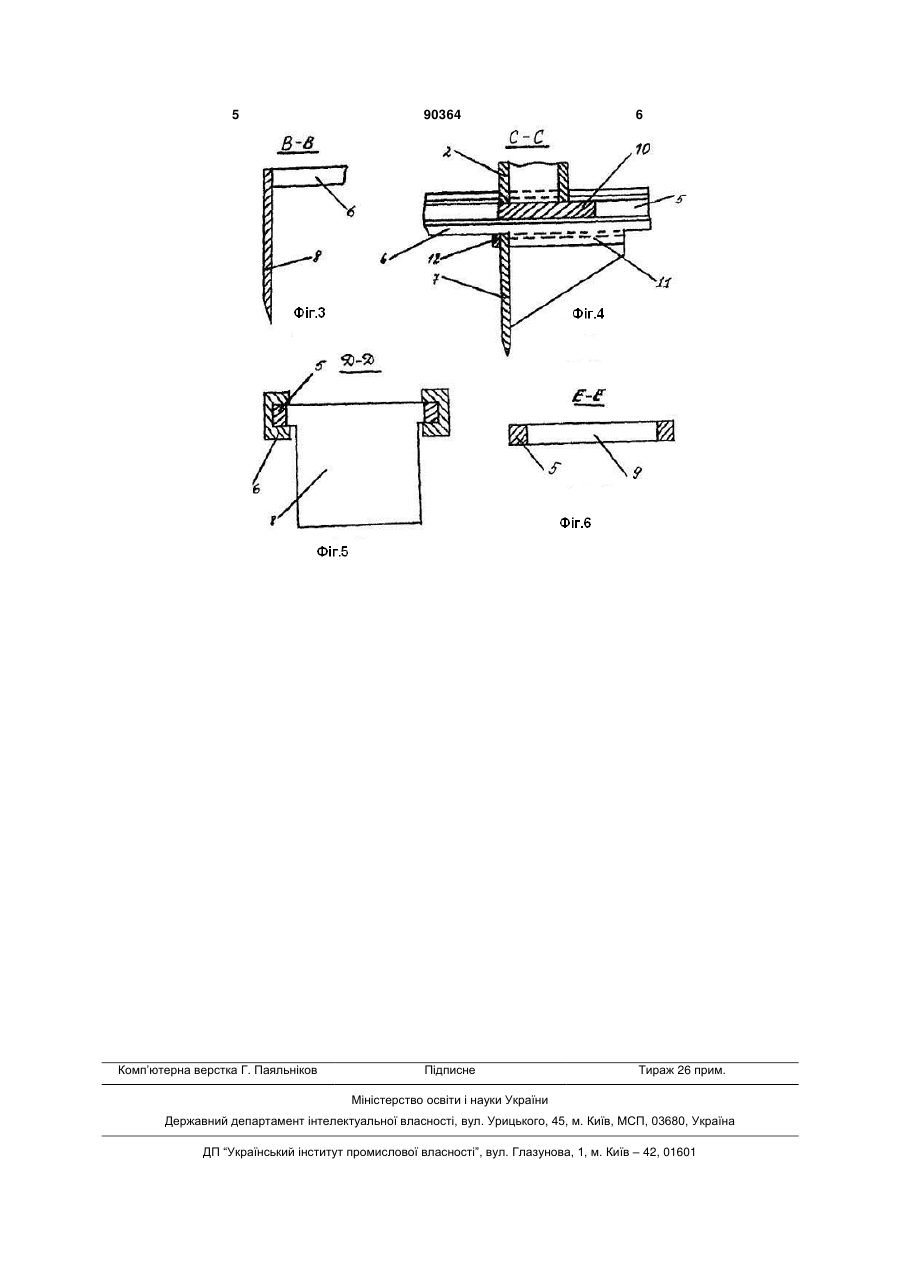

Пристрій для спорудження лісокультурних майданчиків на осипах, що включає базову машину на гусеничному ходу, на якій змонтована поворотна шарнірно зчленована стріла з робочим органом і гідроциліндрами, один з яких з'єднаний штоком з робочим органом, який відрізняється тим, що робочий орган складається з упорної плити з П-подібною в плані напрямною і встановленої на ній рухливої основи з напрямними для відігнутих кромок боковин каркаса, що встановлюється на осипі, вертикального ножа в його задній частині і упора в передній частині, причому шток гідроциліндра робочого органу з'єднаний з рухливою основою. Винахід відноситься до лісового господарства, а саме, до пристроїв для формування лісокультурних майданчиків на осипах. Найбільш близьким за технічною суттю до запропонованого рішення є пристрій для споруди лісокультурних майданчиків на осипах [Агапонов Н.Н. Приѐмы увеличения корнеобитаемого слоя в местах посадки растений на склонах //Лесное хозяйство, 1991. - № 10. - С. 33-36], що включає базову машину на гусеничному ходу, на якій змонтована поворотна шарнірно зчленована стріла з робочим органом і гідроциліндрами, один з яких зв'язаний штоком з робочим органом. Недоліком відомого пристрою є неможливість влаштовувати лісокультурні майданчики достатньої стійкості через те, що його робочий орган не дозволяє встановлювати і закріплювати на осипах нерозбірні ґрунтозахисні каркаси. В основу запропонованого винаходу поставлене технічне завдання -удосконалення конструкції пристрою для споруди лісокультурних майданчиків на осипах з досягненням технічного результату - забезпеченням можливості встановлювати і закріплювати на осипах нерозбірні ґрунтозахисні каркаси. Поставлене технічне завдання досягається тим, що в пристрої для споруди лісокультурних майданчиків на осипах, який включає базову машину на гусеничному ходу, на якій змонтована поворотна шарнірно зчленована стріла з робочим органом і гідроциліндрами, робочий орган складається з упорної плити з П-подібною в плані напрямною і встановленої на ній рухливої основи з напрямними для відігнутих кромок боковин каркаса, що встановлюється на осипі, вертикального ножа в задній частині і упора в передній частині, причому шток гідроциліндра робочого органу зв'язаний з рухливою основою. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для виконання завдання, поставленого в основу винаходу, з досягненням технічного результату - забезпеченням можливості встановлювати і закріплювати на осипах нерозбірні ґрунтозахисні каркаси. Винахід ілюстровано рисунком (фіг. 1 - фіг. 6). На фіг. 1 схемно зображено пристрій для споруди лісокультурних майданчиків на осипах, вид збоку, на фіг. 2 - перетин А-А фіг. 1, на фіг. З - перетин ВВ фіг. 2, на фіг. 4 -перетин С-Сфіг. 2, на фіг. 5 перетин Д-Д фіг. 2, на фіг. 6 - перетин Е-Е фіг. 2. (19) UA (11) 90364 (13) C2 (21) a200807869 (22) 10.06.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) АГАПОНОВ МИКОЛА НЕФЕДОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, АГАПОНОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, ТАРАСЕНКО ВОЛОДИМИР ІВАНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) Агапонов Н.Н. Приемы увеличения корнеобитаемого слоя в местах посадки растений на склонах // Лесное хозяйство. - 1991. - №10. - С.33-36. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: ВО «Агропромиздат», 1989. - С. 483-487. SU 882431, 25.11.1981 SU 917716, 07.04.1982 3 90364 4 Пристрій для споруди лісокультурних майданвої основи 6 за допомогою гідроциліндра 4 до упочиків на осипах включає базову машину 1, поворору в обмежувач 9. При цьому заглиблений в ґрунт тну шарнірно зчленовану стрілу 2, гідроциліндри З вертикальний ніж 8, переміщаючись разом з рухдля управління стрілою, гідроциліндр 4 для управливою основою 6, засипає порожнину встановлеління робочим органом пристрою, П-подібну наного каркаса 7, формуючи насипний майданчик правляючу 5 упорної плити, рухливу основу 6, ветерасовидного профілю. При досягненні рухливою ртикальний ніж 8, обмежувач 9 переміщення основою 6 обмежувача 9 шарнірно зчленована основи, упорну плиту 10, паз 11 рухливої основи, стріла 2 подається до місця тимчасового складуупор 12 рухливої основи. вання каркасів для установки одного з них в пази Запропонований пристрій для споруди лісоку11 рухливої основи 6 до контакту з упором 12 і льтурних майданчиків на осипах працює таким подає його до наступної відмітки на осипі, де прочином. Базова машина 1 заїжджає на технологічну цес, описаний вище, повторюється в тій же послітерасу, за допомогою шарнірно зчленованої стріли довності. 2 з робочим органом захоплює попередньо загоТаким чином, запропонований пристрій дозвотовлений каркас 7 майданчика і заглиблює його у ляє встановлювати і закріплювати нерозбірні ґрунґрунт разом із вертикальним ножем 8. Після затозахисні каркаси на осипах, що підвищує стійкість глибленні каркаса 7 майданчика і вертикального закріплюваних укосів і прискорює процес їх освоножа механізатор проводить переміщення рухлиєння. 5 Комп’ютерна верстка Г. Паяльніков 90364 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
