Спосіб оцінки тріщин в ґрунті

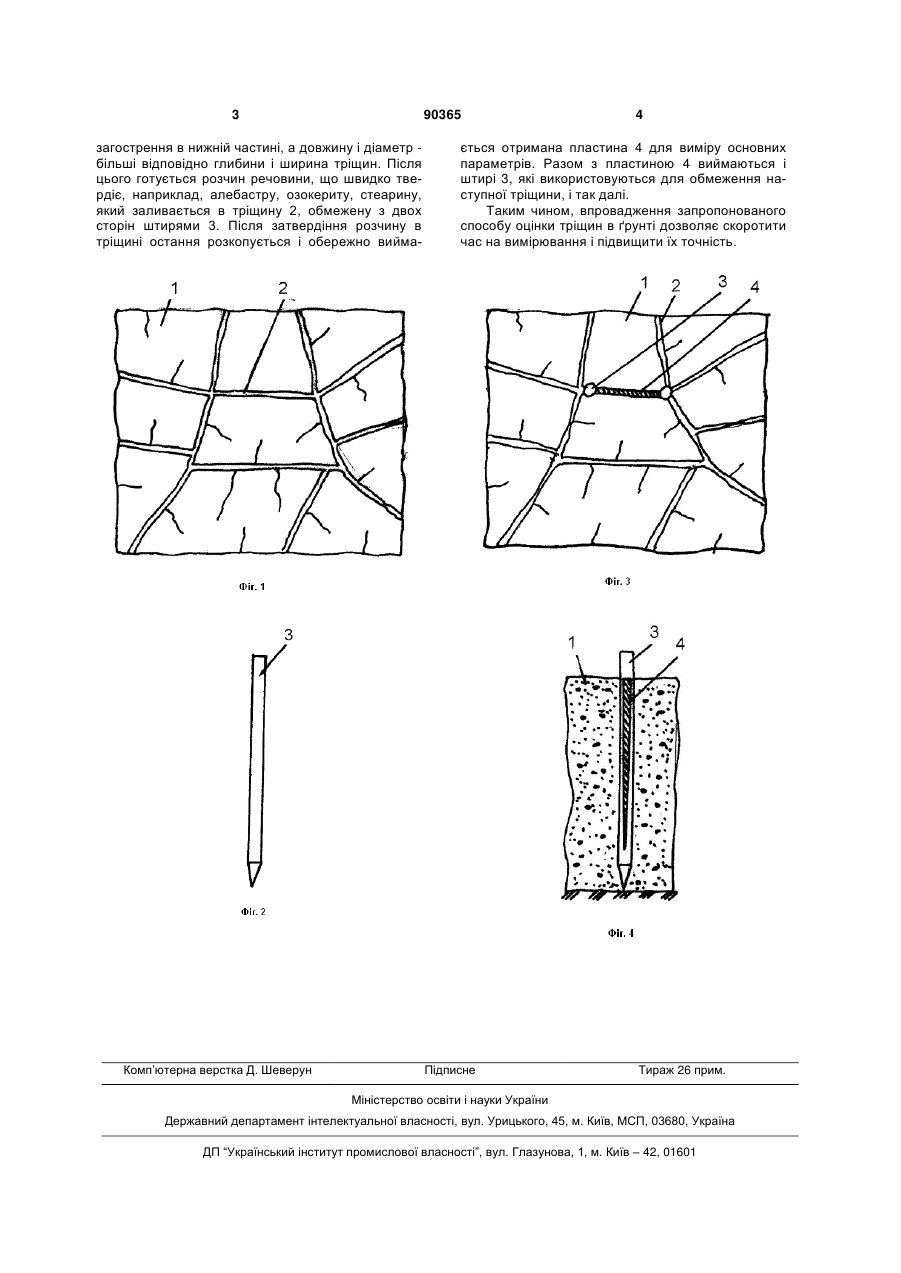

Спосіб оцінки тріщин в ґрунті, що включає прямий вимір довжини, глибини і ширини наявних тріщин на площі, утворених на культивованій ділянці, який відрізняється тим, що найбільш характерні відрізки тріщин, які вивчаються, обмежують за допомогою занурення в них загострених металевих штирів, діаметр і довжина яких перевищують відповідно ширину і глибину тріщини, обмежений відрізок заливають рідким розчином речовини, що швидко твердіє з часом, і після його затвердіння проводять розкопку отриманої затверділої пластини і здійснюють виміри її геометричних параметрів, по яких визначають довжину, глибину і ширину тріщин в ґрунті. Винахід відноситься до сільського і лісового господарства, зокрема, до способів вивчення фізичного стану ґрунту на оброблюваних ділянках. Найбільш близьким за технічною суттю до запропонованого рішення є спосіб оцінки тріщин в ґрунті, утворених на культивованій ділянці [Вольнова В.В. Вертикальное мульчирование почвы при КМЗ //Земледелие, 1991. - №12. - С.61-64.], що включає прямий вимір довжини, глибини і ширину наявних тріщин на площі. Приведений спосіб дозволяє вести вимір основних параметрів тріщин. Недоліком даного способу є те, що прямий вимір тріщин трудомісткий і не забезпечує високої точності показників, що вимірюються. В результаті цього, прямий вимір призводить до підвищеної похибки, а отже, і збільшення кількості вимірів. В основу запропонованого винаходу поставлено технічне завдання удосконалення способу оцінки тріщин в ґрунті з досягненням технічного результату - скорочення часу на вимірювання і підвищення їх точності. Поставлене винаходом технічне завдання забезпечується тим, що найбільш характерні відрізки тріщин, які вивчаються, обмежують за допомогою занурення в них загострених металевих штирів, діаметр і довжина яких перевищують відповідно ширину і глибину тріщини, обмежений відрізок заливають рідким розчином речовини, що швидко твердіє з часом, і після його затвердіння проводять розкопку отриманої затверділої пластини і здійснюють виміри її геометричних параметрів, по яких визначають довжину, глибину і ширину тріщин в ґрунті. Сукупність вищезгаданих суттєвих ознак є необхідною і достатньою умовою для виконання завдання, покладеного в основу винаходу, з досягненням технічного результату - скорочення часу на вимірювання і підвищення їх точності. Винахід ілюстрований рисунком (фіг. 1 - фіг. 4). На фіг. 1 схемно зображена досліджувана ділянка ґрунту з тріщинами, на фіг. 2 - металевий штир, вид збоку, на фіг. 3 - розташування металевих штирів і пластин із затверділого розчину на ділянці, вид зверху, на фіг. 4 - поперечновертикальний перетин фіг. 3. Спосіб оцінки тріщин в ґрунті здійснюється таким чином. На ділянці ґрунту 1 підбирають найбільш характерні тріщини 2. У місцях перетину тріщин або на коротшій відстані забивають раніше приготовані металеві штирі 3, що мають конічне (19) UA (11) 90365 (13) C2 (21) a200807870 (22) 10.06.2008 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) АГАПОНОВ МИКОЛА HЕФЕДОВИЧ, БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, АГАПОНОВ ГЕННАДІЙ МИКОЛАЙОВИЧ, МОСКАЛЕВИЧ ВАДИМ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA 84647 C2, 10.11.2008 ВИНИТИ, GL10, 1991-02, № реферата: 2Е483 Chen Yu-jiong, Shang Shu-lu. Исследования эффективности цементации трещин на опытной насыпной плотине. Test embankment dam of fracture grouting: [Pap.] 21st Terraghi Lect., Oct. 22, 1985 // J. Geotechn. Eng.. 1989. 115, N 11, С. 1668-1672. Англ. (Страна происхождения: US) SU 896477 A, 07.01.1982 3 90365 загострення в нижній частині, а довжину і діаметр більші відповідно глибини і ширина тріщин. Після цього готується розчин речовини, що швидко твердіє, наприклад, алебастру, озокериту, стеарину, який заливається в тріщину 2, обмежену з двох сторін штирями 3. Після затвердіння розчину в тріщині остання розкопується і обережно вийма Комп’ютерна верстка Д. Шеверун 4 ється отримана пластина 4 для виміру основних параметрів. Разом з пластиною 4 виймаються і штирі 3, які використовуються для обмеження наступної тріщини, і так далі. Таким чином, впровадження запропонованого способу оцінки тріщин в ґрунті дозволяє скоротити час на вимірювання і підвищити їх точність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
