Спосіб звільнення поля від рослинних залишків грубостеблових культур

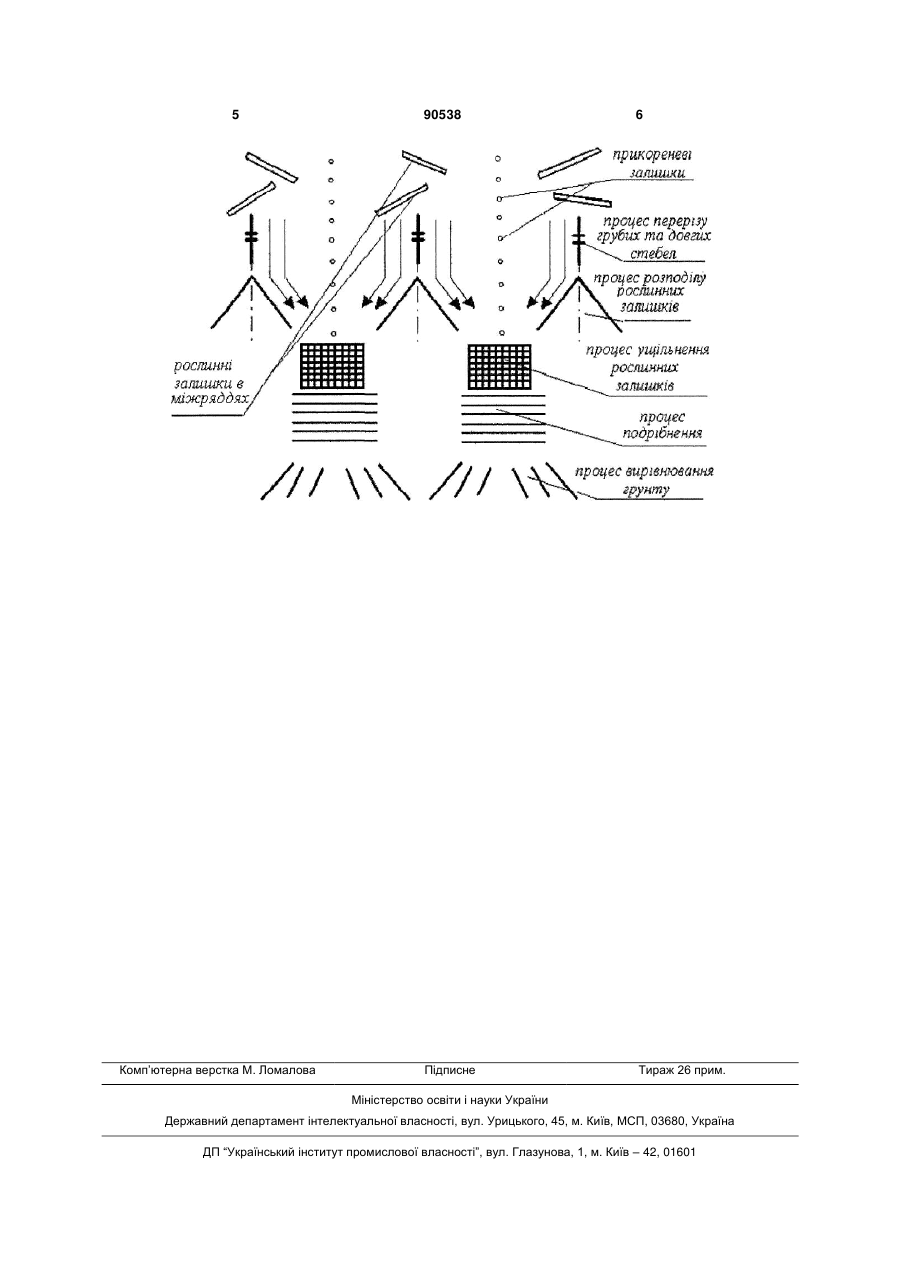

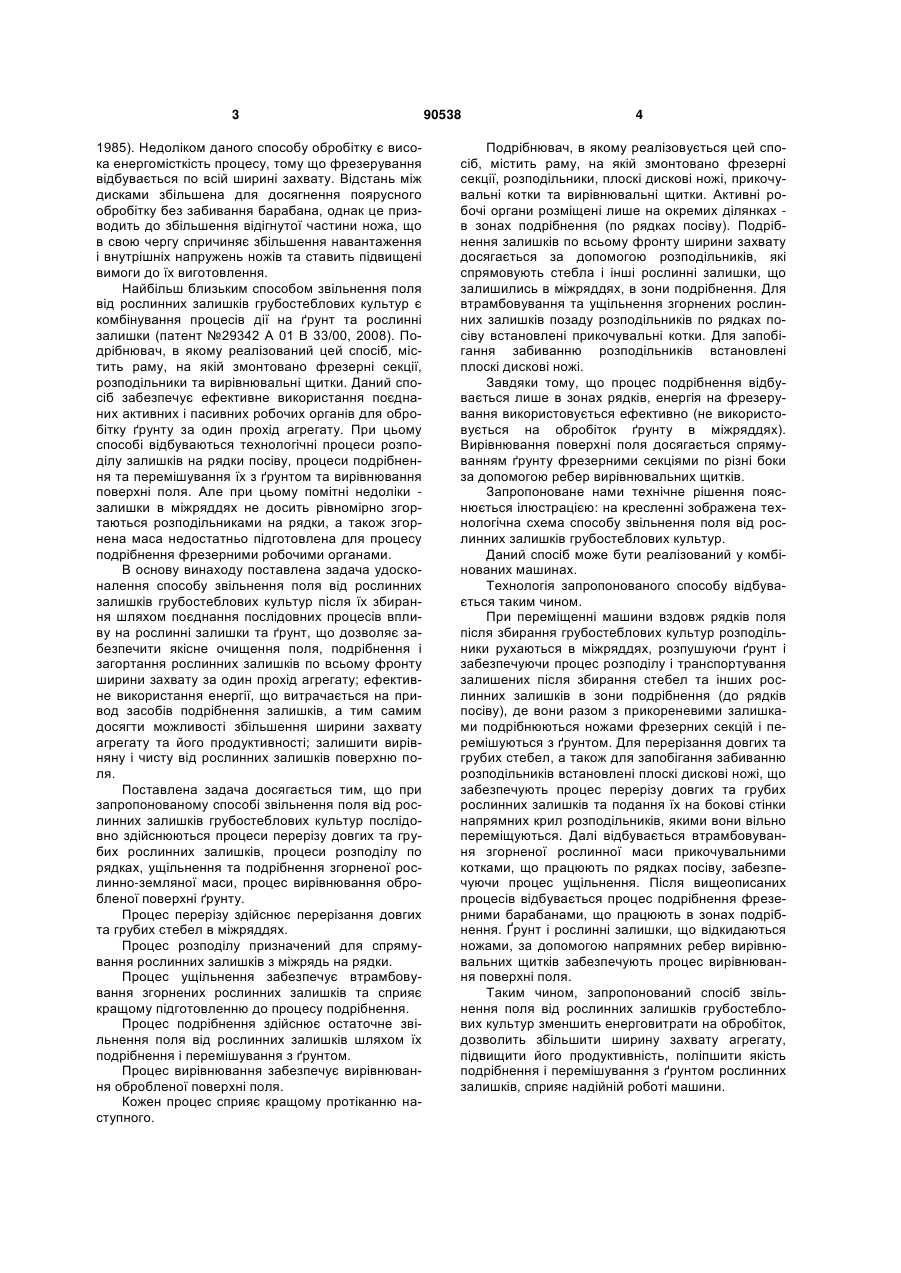

Спосіб звільнення поля від рослинних залишків грубостеблових культур, що складається з технологічних процесів перерізу, розподілу, ущільнення, подрібнення, загортання та вирівнювання, які здійснюють послідовно за один прохід агрегату, який відрізняється тим, що процеси подрібнення та загортання рослинних залишків здійснюють по всьому фронту ширини захвату агрегату, при цьому в міжряддях перед процесом розподілу здійснюють процес перерізу довгих та грубих стебел, а за процесом розподілу безпосередньо по рядках посіву перед процесами подрібнення та вирівнювання виконують ущільнення загорнених рослинних залишків. Винахід відноситься до сфери землеробства, зокрема до післязбирального обробітку ґрунту та звільнення поля від рослинних залишків грубостеблових культур. Відомий спосіб звільнення поля від рослинних залишків грубостеблових культур дискуванням (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. - К.: Урожай, 1994.). Процес обробітку відбувається за рахунок розташування дисків під кутом атаки до напрямку руху машини. Недоліком вказаного способу при виконанні післязбирального обробітку ґрунту є мала ефективність подрібнення рослинних залишків за один прохід і, як наслідок низька ступінь перемішування їх з ґрунтом, що дуже важливо при подальшому використанні поля. Відомий спосіб звільнення поля від рослинних залишків фрезеруванням робочим органом, що працює в вертикальній площині (Авторське свідоцтво СРСР №473488, кл. А 01 В 33/06, 1972). Однак цей спосіб має велику енергомісткість і не забезпечує необхідної якості обробітку ґрунту. Відомий спосіб звільнення поля від рослинних залишків вертикальним фрезеруванням. Фрезерна машина, в якій реалізований цей спосіб, складається з роторів з розрихлювачами, розміщених поперек напрямку її руху, що обертаються навколо вертикальних осей (Патент Англії №1552971, кл. А 1 В, 1979). Недоліком цього способу є те, що при обробітку ґрунту, засміченого рослинними залишками грубостеблових культур, вона недостатньо їх подрібнює та забивається ними. Відомий спосіб звільнення поля від рослинних залишків комбінованим агрегатом. Машина, в якій реалізований цей спосіб, включає активні і пасивні робочі органи. Основним робочим органом, що виконує технологічний процес подрібнення є фрезерний барабан з двоярусним розміщенням ножів. При цьому забезпечується подрібнення пожнивних залишків і ґрунту першим і другим ярусами, поступово збільшується глибина обробітку. Потім рухаються плоскорізальні лапи, які подрібнюють пласт в третьому ярусі на більшу глибину. Голчаста борона, яка рухається ззаду, додатково розпушує ґрунт, вирівнює поверхню і ущільнює верхній шар (Листопад Д.Н. та ін. Фрезерні ґрунтообробні машини / Д.Н.Листопад, М.П.Лювасенко. - К.: Урожай, (19) UA (11) 90538 (13) (21) a200804264 (22) 04.04.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) КОРЧАК МИКОЛА МИКОЛАЙОВИЧ, БЕНДЕРА ІВАН МИКОЛАЙОВИЧ, ЄРМАКОВ СЕРГІЙ ВОЛОДИМИРОВИЧ, ЯКОВЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КОРЧАК МИКОЛА МИКОЛАЙОВИЧ, БЕНДЕРА ІВАН МИКОЛАЙОВИЧ, ЄРМАКОВ СЕРГІЙ ВОЛОДИМИРОВИЧ, ЯКОВЕНКО АНАТОЛІЙ ІВАНОВИЧ (56) SU 523653 A1, 05.08.1976 SU 1500189 A1, 15.08.1989 RU 2195798 C2, 10.01.2003 RU 2062015 C1, 20.06.1996 SU 1542458 A1, 15.02.1990 SU 1706438 A1, 23.01.1992 RU 2189722 C1, 27.09.2002 SU 354801 A1, 16.10.1972 UA 31514 U, 10.04.2008 UA 33819 U, 10.07.2008 C2 1 3 1985). Недоліком даного способу обробітку є висока енергомісткість процесу, тому що фрезерування відбувається по всій ширині захвату. Відстань між дисками збільшена для досягнення поярусного обробітку без забивання барабана, однак це призводить до збільшення відігнутої частини ножа, що в свою чергу спричиняє збільшення навантаження і внутрішніх напружень ножів та ставить підвищені вимоги до їх виготовлення. Найбільш близьким способом звільнення поля від рослинних залишків грубостеблових культур є комбінування процесів дії на ґрунт та рослинні залишки (патент №29342 А 01 В 33/00, 2008). Подрібнювач, в якому реалізований цей спосіб, містить раму, на якій змонтовано фрезерні секції, розподільники та вирівнювальні щитки. Даний спосіб забезпечує ефективне використання поєднаних активних і пасивних робочих органів для обробітку ґрунту за один прохід агрегату. При цьому способі відбуваються технологічні процеси розподілу залишків на рядки посіву, процеси подрібнення та перемішування їх з ґрунтом та вирівнювання поверхні поля. Але при цьому помітні недоліки залишки в міжряддях не досить рівномірно згортаються розподільниками на рядки, а також згорнена маса недостатньо підготовлена для процесу подрібнення фрезерними робочими органами. В основу винаходу поставлена задача удосконалення способу звільнення поля від рослинних залишків грубостеблових культур після їх збирання шляхом поєднання послідовних процесів впливу на рослинні залишки та ґрунт, що дозволяє забезпечити якісне очищення поля, подрібнення і загортання рослинних залишків по всьому фронту ширини захвату за один прохід агрегату; ефективне використання енергії, що витрачається на привод засобів подрібнення залишків, а тим самим досягти можливості збільшення ширини захвату агрегату та його продуктивності; залишити вирівняну і чисту від рослинних залишків поверхню поля. Поставлена задача досягається тим, що при запропонованому способі звільнення поля від рослинних залишків грубостеблових культур послідовно здійснюються процеси перерізу довгих та грубих рослинних залишків, процеси розподілу по рядках, ущільнення та подрібнення згорненої рослинно-земляної маси, процес вирівнювання обробленої поверхні ґрунту. Процес перерізу здійснює перерізання довгих та грубих стебел в міжряддях. Процес розподілу призначений для спрямування рослинних залишків з міжрядь на рядки. Процес ущільнення забезпечує втрамбовування згорнених рослинних залишків та сприяє кращому підготовленню до процесу подрібнення. Процес подрібнення здійснює остаточне звільнення поля від рослинних залишків шляхом їх подрібнення і перемішування з ґрунтом. Процес вирівнювання забезпечує вирівнювання обробленої поверхні поля. Кожен процес сприяє кращому протіканню наступного. 90538 4 Подрібнювач, в якому реалізовується цей спосіб, містить раму, на якій змонтовано фрезерні секції, розподільники, плоскі дискові ножі, прикочувальні котки та вирівнювальні щитки. Активні робочі органи розміщені лише на окремих ділянках в зонах подрібнення (по рядках посіву). Подрібнення залишків по всьому фронту ширини захвату досягається за допомогою розподільників, які спрямовують стебла і інші рослинні залишки, що залишились в міжряддях, в зони подрібнення. Для втрамбовування та ущільнення згорнених рослинних залишків позаду розподільників по рядках посіву встановлені прикочувальні котки. Для запобігання забиванню розподільників встановлені плоскі дискові ножі. Завдяки тому, що процес подрібнення відбувається лише в зонах рядків, енергія на фрезерування використовується ефективно (не використовується на обробіток ґрунту в міжряддях). Вирівнювання поверхні поля досягається спрямуванням ґрунту фрезерними секціями по різні боки за допомогою ребер вирівнювальних щитків. Запропоноване нами технічне рішення пояснюється ілюстрацією: на кресленні зображена технологічна схема способу звільнення поля від рослинних залишків грубостеблових культур. Даний спосіб може бути реалізований у комбінованих машинах. Технологія запропонованого способу відбувається таким чином. При переміщенні машини вздовж рядків поля після збирання грубостеблових культур розподільники рухаються в міжряддях, розпушуючи ґрунт і забезпечуючи процес розподілу і транспортування залишених після збирання стебел та інших рослинних залишків в зони подрібнення (до рядків посіву), де вони разом з прикореневими залишками подрібнюються ножами фрезерних секцій і перемішуються з ґрунтом. Для перерізання довгих та грубих стебел, а також для запобігання забиванню розподільників встановлені плоскі дискові ножі, що забезпечують процес перерізу довгих та грубих рослинних залишків та подання їх на бокові стінки напрямних крил розподільників, якими вони вільно переміщуються. Далі відбувається втрамбовування згорненої рослинної маси прикочувальними котками, що працюють по рядках посіву, забезпечуючи процес ущільнення. Після вищеописаних процесів відбувається процес подрібнення фрезерними барабанами, що працюють в зонах подрібнення. Ґрунт і рослинні залишки, що відкидаються ножами, за допомогою напрямних ребер вирівнювальних щитків забезпечують процес вирівнювання поверхні поля. Таким чином, запропонований спосіб звільнення поля від рослинних залишків грубостеблових культур зменшить енерговитрати на обробіток, дозволить збільшити ширину захвату агрегату, підвищити його продуктивність, поліпшити якість подрібнення і перемішування з ґрунтом рослинних залишків, сприяє надійній роботі машини. 5 Комп’ютерна верстка М. Ломалова 90538 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
