Подрібнювач деревини та інших рослинних залишків

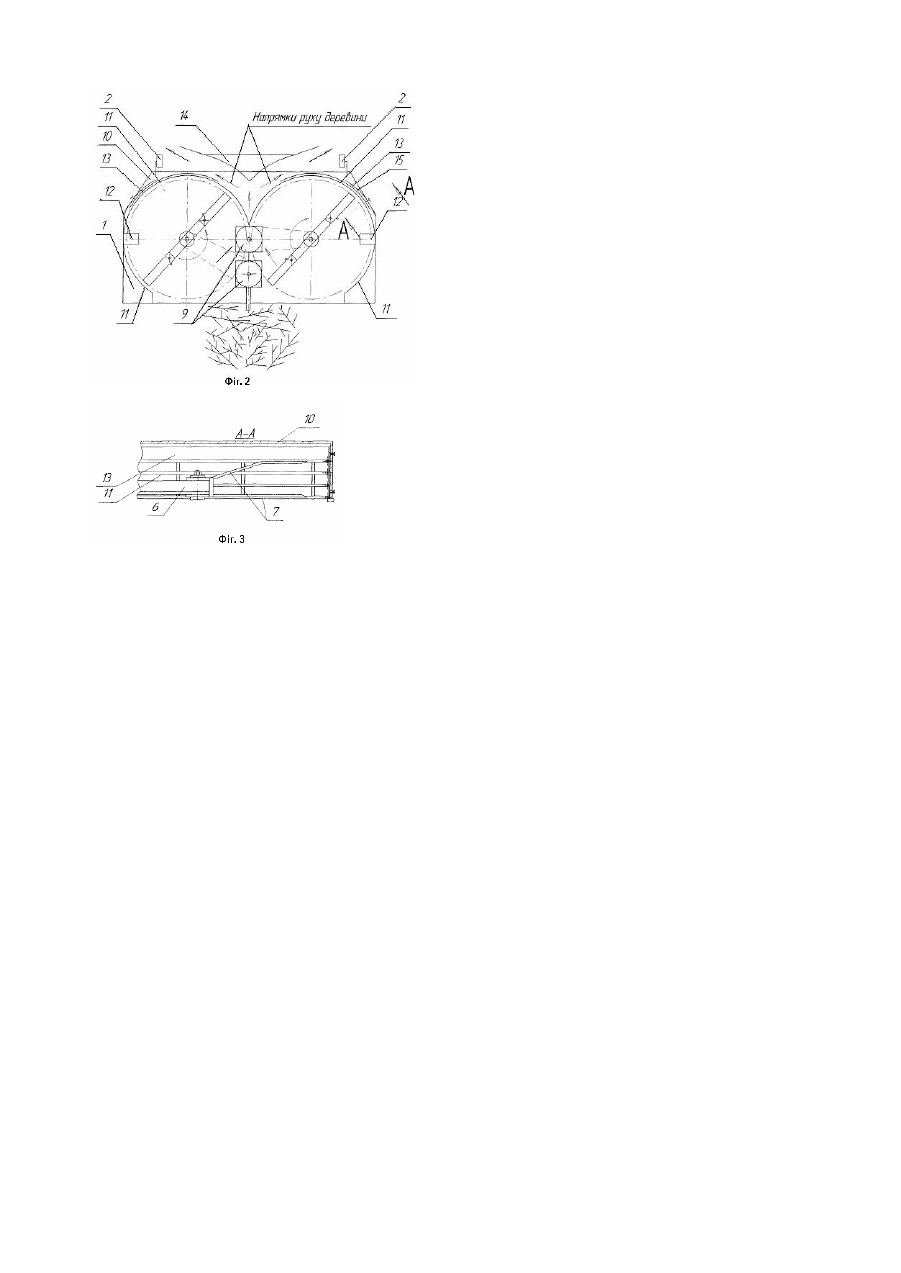

Винахід належить до сільськогосподарського машинобудування, зокрема до машин для роботи в плодових садах, на виноградниках та інші. Відомі подрібнювачі деревини та інших рослинних залишків, що використовуються в садах та виноградниках для подрібнення зрізаних гілок під час догляду за кронами. При цьому, дуже часто, подрібнена маса розкидається по поверхні міжряддя, тобто використовується в якості мульчі, або як органічне добриво після відповідної заробки її в ґрунт. Неякісне подрібнення гілок є головним недоліком подрібнювачів, а неконтрольоване та неупорядковане розкидання подрібнених частинок по поверхні ґрунту призводить до нераціонального їх використання. Найбільш близьким до запропонованого винаходу є подрібнювач деревини та інших рослинних залишків, який містить раму з кожухом, систему приводу та подрібнюючі ротори [Авторське свідоцтво №386674 СССР. Измельчитель древесных и других растительных остатков. /М.В. Цыцив, В.И. Попов, К.П. Квиринг и другие. №1739978/29-33; заявлено 24.1.1972, опубликовано 21.06.1973, Бюл. №27]. Прототип має певний недолік, який полягає в тому, що під час роботи відбувається викидання недостатньо подрібнених частинок. При цьому також і подрібнені рослинні залишки розкидаються безсистемно по ширині міжряддя, в той час, як з агротехнічної точки зору, необхідно забезпечити розкидання їх в зону рядів. Винаходом ставиться завдання підвищення якості подрібнення гілок за рахунок додаткового часу їх перебування в зоні подрібнення, тобто робочої камери, шляхом встановлення на виході потоку регулюючих заслінок, а також забезпечення цільової укладки подрібненої маси в зону рядів рослин. Для досягнення поставленого завдання у подрібнювачі деревини та інших рослинних залишків, що містить раму з кожухом, систему приводу, рекаттери та подрібнюючі ротори, згідно винаходу послідовно за роторами та співвісно з ними встановлені регулюючі заслінки, які мають циліндричну поверхню, і можливість обмеженого обертання відносно своїх осей і часткового перекривання вільного перерізу рекаттерів, а для спрямування потоку подрібненої маси на певні зони поверхні ґрунту, вслід за рекаттерами змонтовано розподільник потоку у вигляді розміщених під кутом одна до одної вертикальних площин. На фіг.1 зображено подрібнювач деревини та інших рослинних залишків - вигляд збоку, на фіг.2 - вигляд зверху, на фіг. 3 подано переріз по А-А. Подрібнювач деревин та інших рослинних залишків включає раму 1 з опорними колесами 2. На рамі змонтовано кронштейн начіпки 3 до трактора, підшипникові вузли 4, два вертикальні вали 5 з роторами 6 у вигляді штанг з отворами на консольних кінцях, в яких за допомогою пальців закріплено молоткові ножі 7. На верхніх кінцях валів 5 зафіксовано шківи приводу 8, зв'язані клинопасовою передачею зі шківами конічних редукторів 9, привід яких здійснюється через карданний вал від вала відбору потужності трактора. Наявність двох приводних редукторів 9 забезпечує протилежний напрямок обертання роторів, що здійснює "затягуючий" ефект маси рослинних залишків в камеру, тобто зменшує потенціальні втрати матеріалу. Для інтенсифікації технологічного процесу в камері подрібнення, що утворена кожухом 10 та рекаттерами 11, встановлені протирізи 12, які закріплені на рамі 1. Для регулювання ступеня подрібнення рослинних залишків в вертикальних пазах, що утворені боковинами камери 15 та рекаттерами, встановлено заслінки 13, кожна з яких має циліндричну поверхню співвісну з відповідним ротором та можливість обертання на певний кут. Фіксування заслінок здійснюється прижимними гвинтами. Направлення подрібненої маси в зону рядів рослин здійснюється за допомогою розподільника 14, що закріплений до рами 1, і утворений двома вертикальними площинами встановленими під кутом до повздовжньої вісі подрібнювача. Подрібнювач працює як начіпна на трактор машина при його переміщенні вздовж валка з рослинними залишками розміщеному в центрі міжряддя насаджень. При обертанні роторів 6, молоткові ножі 7 розсікають масу гілок валка, захоплюють їх частку і переносять в камеру до протирізів, де здійснюється їх подрібнення. Не достатньо подрібнена частка повертається молотковими ножами по колу до протирізів і одночасно додатково подрібнюється між поверхнею рекаттерів та кінцями молотків. Подрібнена маса деревини після проходу крізь рекаттери ударяється об площини розподільника 14 і направляється в певні зони насаджень. Застосування запропонованого подрібнювача деревини та інших рослинних залишків дозволитьпідвищити ефективність подрібнення і більш корисного їх використання.
