Комбінований подрібнювач рослинних залишків грубостеблових культур

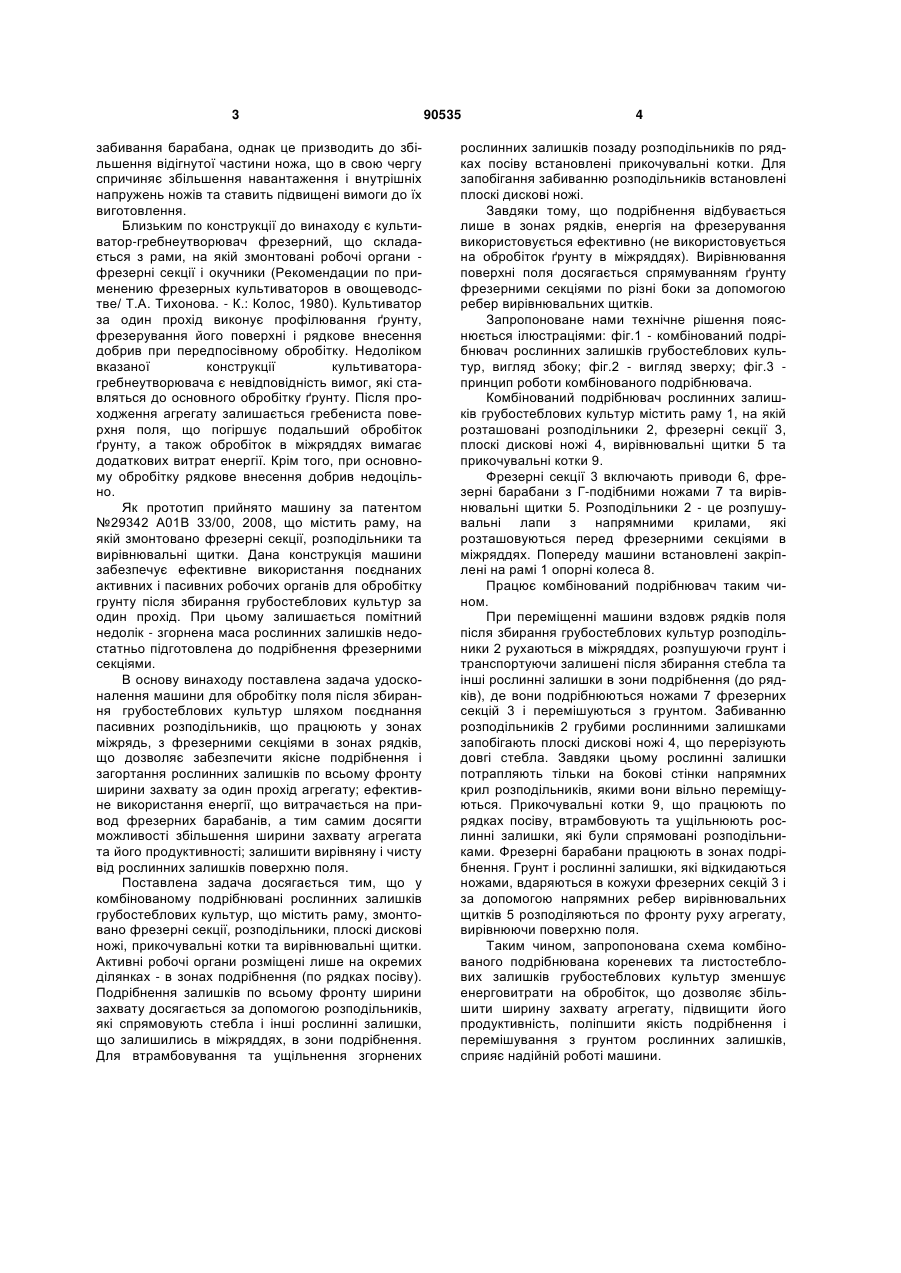

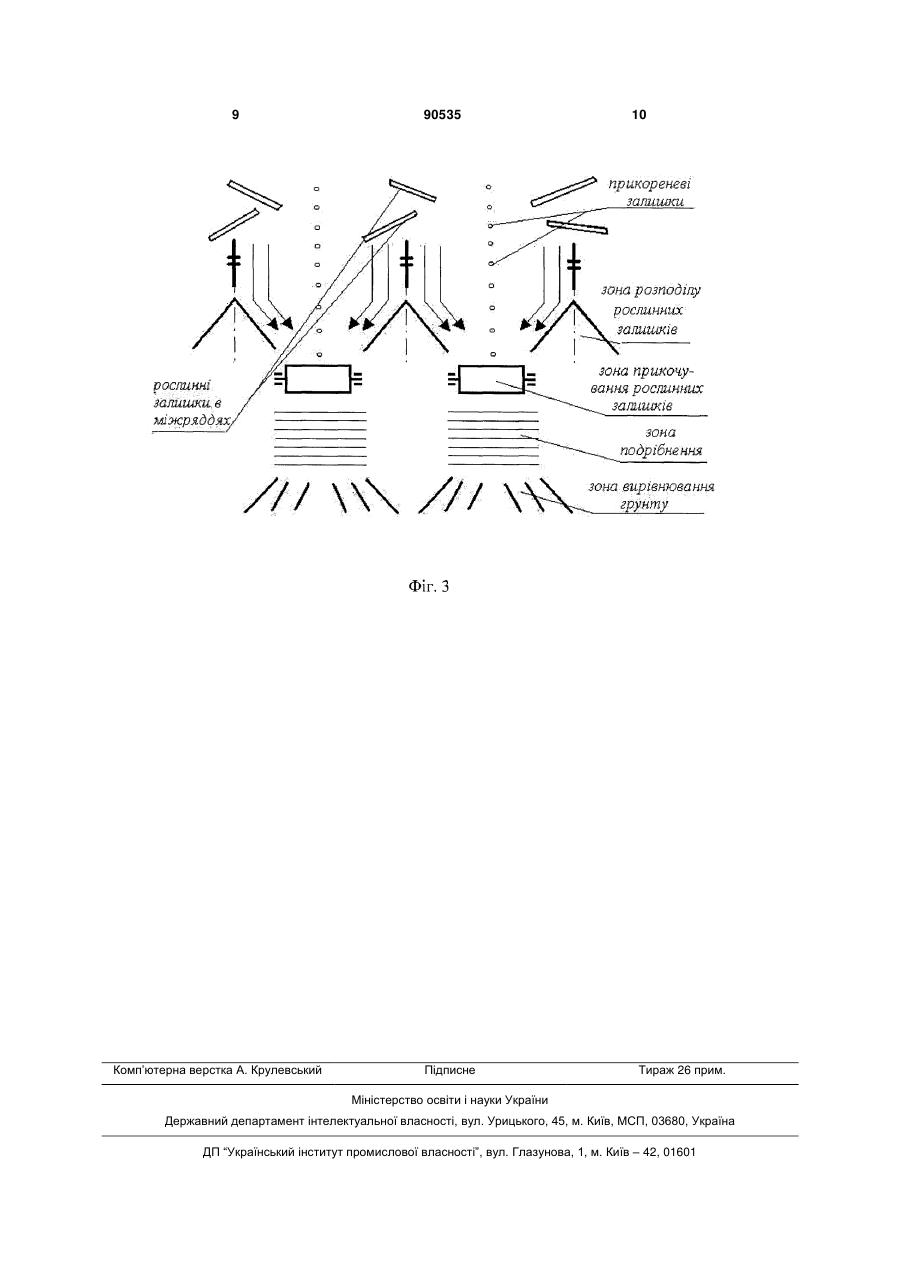

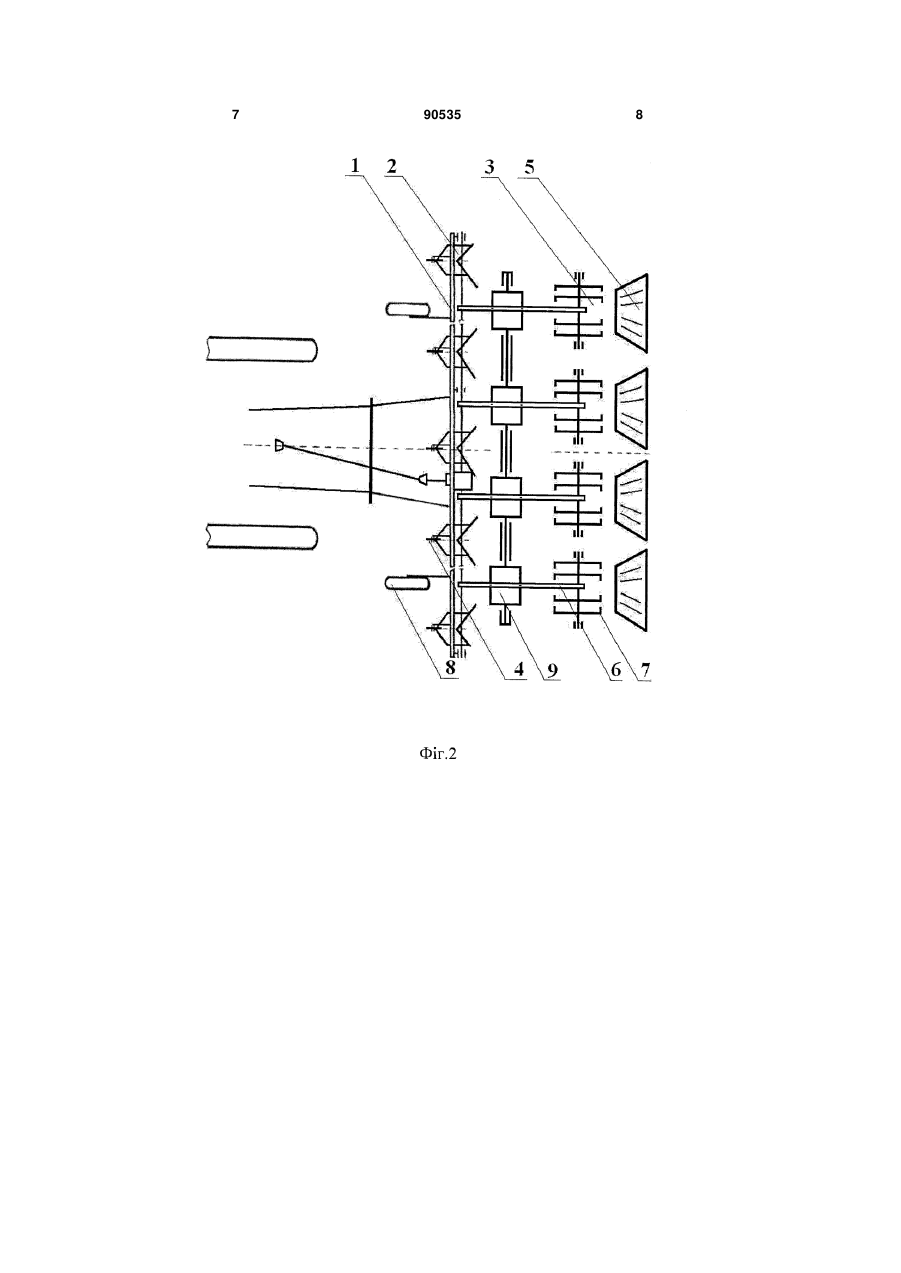

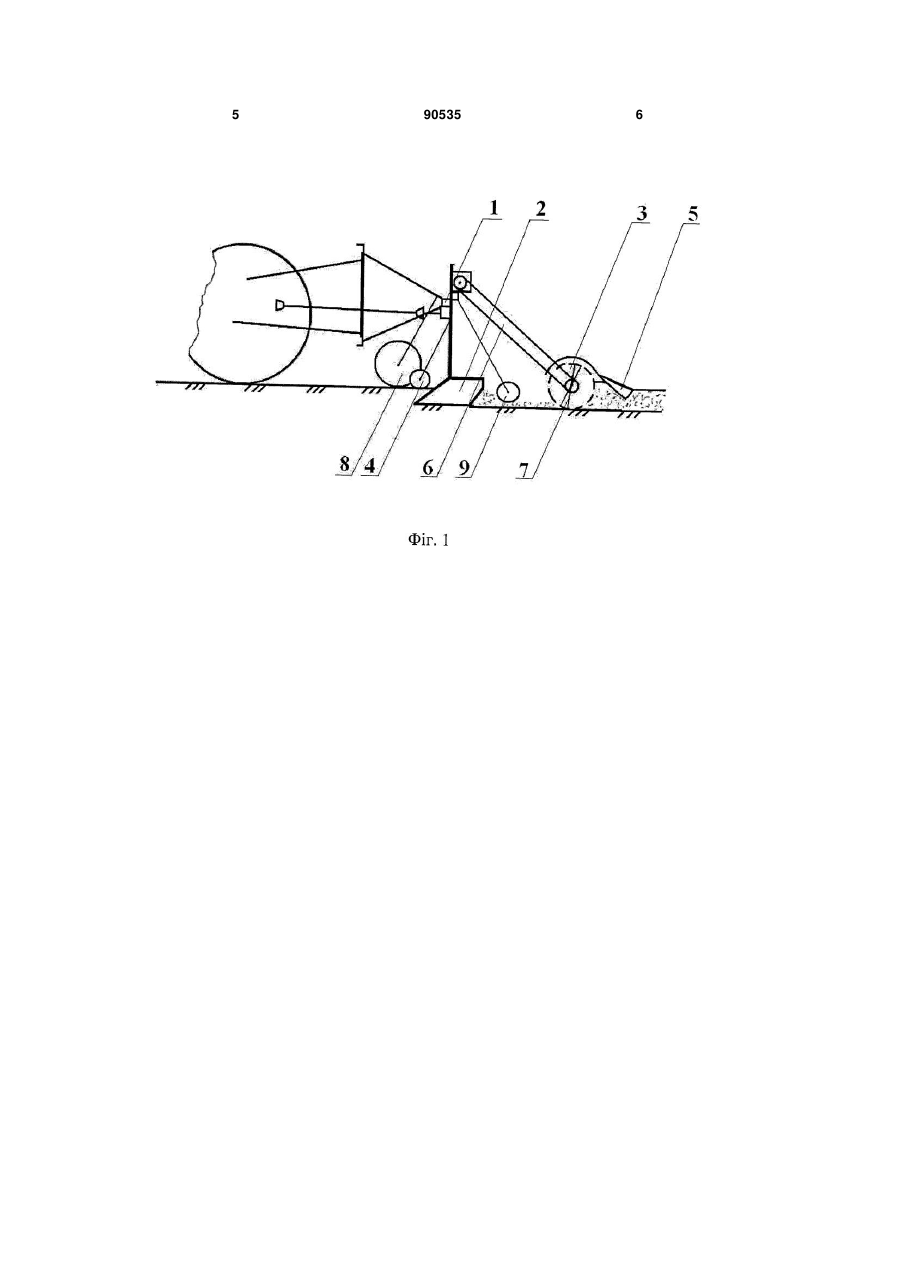

Комбінований подрібнювач рослинних залишків грубостеблових культур, який містить раму, на якій змонтовані розподільники, фрезерні секції та вирівнювальні щитки, який відрізняється тим, що перед розподільниками встановлені плоскі дискові ножі, а за розподільниками, перед фрезерними секціями та вирівнювальними щитками, встановлені прикочувальні котки. (19) (21) a200803070 (22) 11.03.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) КОРЧАК МИКОЛА МИКОЛАЙОВИЧ, БЕНДЕРА ІВАН МИКОЛАЙОВИЧ, ЄРМАКОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (73) КОРЧАК МИКОЛА МИКОЛАЙОВИЧ, БЕНДЕРА ІВАН МИКОЛАЙОВИЧ, ЄРМАКОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (56) UA 29342, A01B33/00, 10.01.2008 UA 31514, A01B33/00, 10.04.2008 RU 2267898, A01C/20, 20.01.2006 RU 2238624, A01C7/00, A01B79/02, 49/06, 27.10.2004 SU 471075, A01B49/02, 28.08.1975 SU 725586, A01B49/06, 10.04.1980 US 1702196, 12.02.1929 3 забивання барабана, однак це призводить до збільшення відігнутої частини ножа, що в свою чергу спричиняє збільшення навантаження і внутрішніх напружень ножів та ставить підвищені вимоги до їх виготовлення. Близьким по конструкції до винаходу є культиватор-гребнеутворювач фрезерний, що складається з рами, на якій змонтовані робочі органи фрезерні секції і окучники (Рекомендации по применению фрезерных культиваторов в овощеводстве/ Т.А. Тихонова. - К.: Колос, 1980). Культиватор за один прохід виконує профілювання ґрунту, фрезерування його поверхні і рядкове внесення добрив при передпосівному обробітку. Недоліком вказаної конструкції культиваторагребнеутворювача є невідповідність вимог, які ставляться до основного обробітку ґрунту. Після проходження агрегату залишається гребениста поверхня поля, що погіршує подальший обробіток ґрунту, а також обробіток в міжряддях вимагає додаткових витрат енергії. Крім того, при основному обробітку рядкове внесення добрив недоцільно. Як прототип прийнято машину за патентом №29342 A01B 33/00, 2008, що містить раму, на якій змонтовано фрезерні секції, розподільники та вирівнювальні щитки. Дана конструкція машини забезпечує ефективне використання поєднаних активних і пасивних робочих органів для обробітку грунту після збирання грубостеблових культур за один прохід. При цьому залишається помітний недолік - згорнена маса рослинних залишків недостатньо підготовлена до подрібнення фрезерними секціями. В основу винаходу поставлена задача удосконалення машини для обробітку поля після збирання грубостеблових культур шляхом поєднання пасивних розподільників, що працюють у зонах міжрядь, з фрезерними секціями в зонах рядків, що дозволяє забезпечити якісне подрібнення і загортання рослинних залишків по всьому фронту ширини захвату за один прохід агрегату; ефективне використання енергії, що витрачається на привод фрезерних барабанів, а тим самим досягти можливості збільшення ширини захвату агрегата та його продуктивності; залишити вирівняну і чисту від рослинних залишків поверхню поля. Поставлена задача досягається тим, що у комбінованому подрібнювані рослинних залишків грубостеблових культур, що містить раму, змонтовано фрезерні секції, розподільники, плоскі дискові ножі, прикочувальні котки та вирівнювальні щитки. Активні робочі органи розміщені лише на окремих ділянках - в зонах подрібнення (по рядках посіву). Подрібнення залишків по всьому фронту ширини захвату досягається за допомогою розподільників, які спрямовують стебла і інші рослинні залишки, що залишились в міжряддях, в зони подрібнення. Для втрамбовування та ущільнення згорнених 90535 4 рослинних залишків позаду розподільників по рядках посіву встановлені прикочувальні котки. Для запобігання забиванню розподільників встановлені плоскі дискові ножі. Завдяки тому, що подрібнення відбувається лише в зонах рядків, енергія на фрезерування використовується ефективно (не використовується на обробіток ґрунту в міжряддях). Вирівнювання поверхні поля досягається спрямуванням ґрунту фрезерними секціями по різні боки за допомогою ребер вирівнювальних щитків. Запропоноване нами технічне рішення пояснюється ілюстраціями: фіг.1 - комбінований подрібнювач рослинних залишків грубостеблових культур, вигляд збоку; фіг.2 - вигляд зверху; фіг.3 принцип роботи комбінованого подрібнювача. Комбінований подрібнювач рослинних залишків грубостеблових культур містить раму 1, на якій розташовані розподільники 2, фрезерні секції 3, плоскі дискові ножі 4, вирівнювальні щитки 5 та прикочувальні котки 9. Фрезерні секції 3 включають приводи 6, фрезерні барабани з Г-подібними ножами 7 та вирівнювальні щитки 5. Розподільники 2 - це розпушувальні лапи з напрямними крилами, які розташовуються перед фрезерними секціями в міжряддях. Попереду машини встановлені закріплені на рамі 1 опорні колеса 8. Працює комбінований подрібнювач таким чином. При переміщенні машини вздовж рядків поля після збирання грубостеблових культур розподільники 2 рухаються в міжряддях, розпушуючи грунт і транспортуючи залишені після збирання стебла та інші рослинні залишки в зони подрібнення (до рядків), де вони подрібнюються ножами 7 фрезерних секцій 3 і перемішуються з грунтом. Забиванню розподільників 2 грубими рослинними залишками запобігають плоскі дискові ножі 4, що перерізують довгі стебла. Завдяки цьому рослинні залишки потрапляють тільки на бокові стінки напрямних крил розподільників, якими вони вільно переміщуються. Прикочувальні котки 9, що працюють по рядках посіву, втрамбовують та ущільнюють рослинні залишки, які були спрямовані розподільниками. Фрезерні барабани працюють в зонах подрібнення. Грунт і рослинні залишки, які відкидаються ножами, вдаряються в кожухи фрезерних секцій 3 і за допомогою напрямних ребер вирівнювальних щитків 5 розподіляються по фронту руху агрегату, вирівнюючи поверхню поля. Таким чином, запропонована схема комбінованого подрібнювана кореневих та листостеблових залишків грубостеблових культур зменшує енерговитрати на обробіток, що дозволяє збільшити ширину захвату агрегату, підвищити його продуктивність, поліпшити якість подрібнення і перемішування з грунтом рослинних залишків, сприяє надійній роботі машини. 5 90535 6 7 90535 8 9 Комп’ютерна верстка А. Крулевський 90535 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
