Пристрій для заглиблення будівельних конструкцій в ґрунти з дна котлованів та майданчиків з твердим покриттям

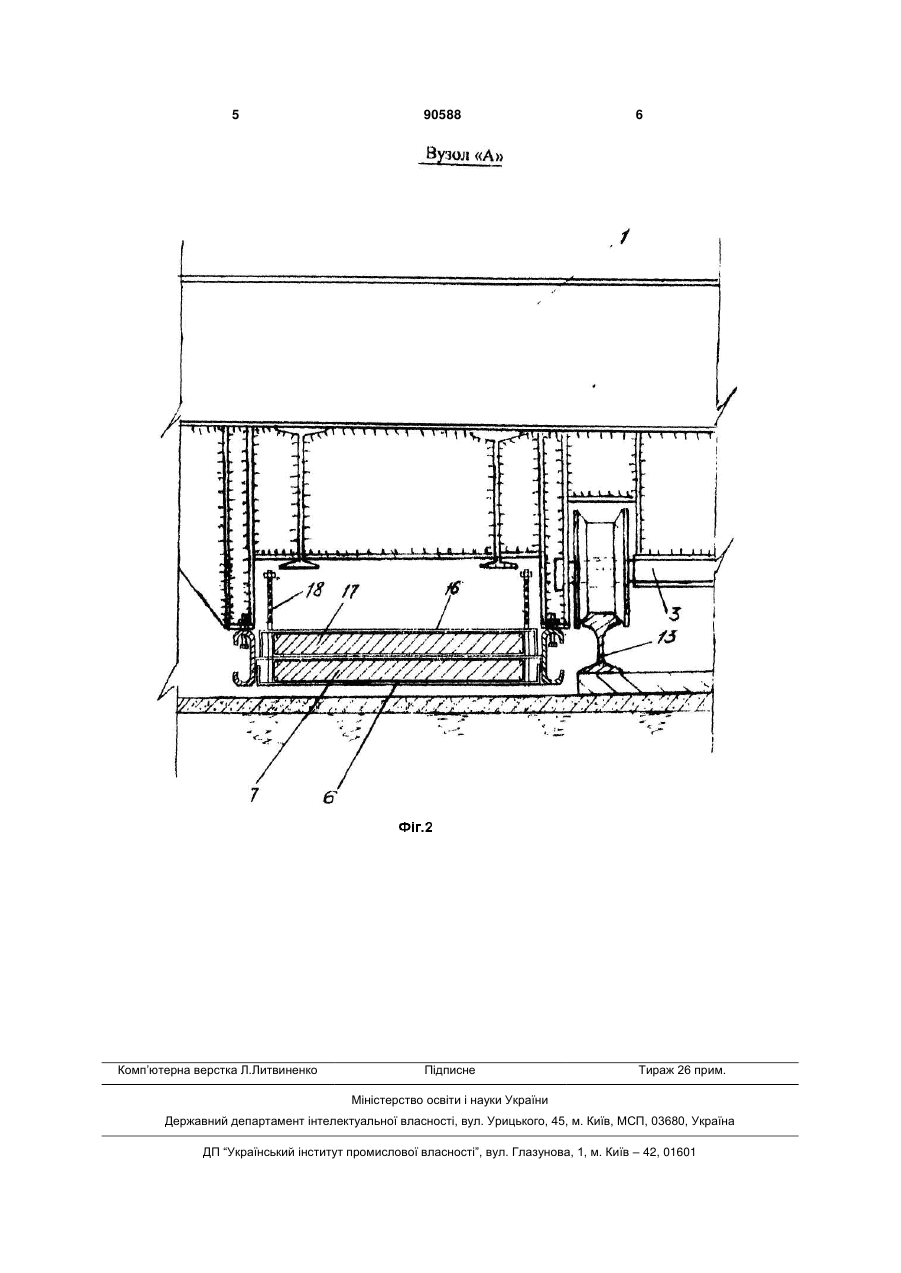

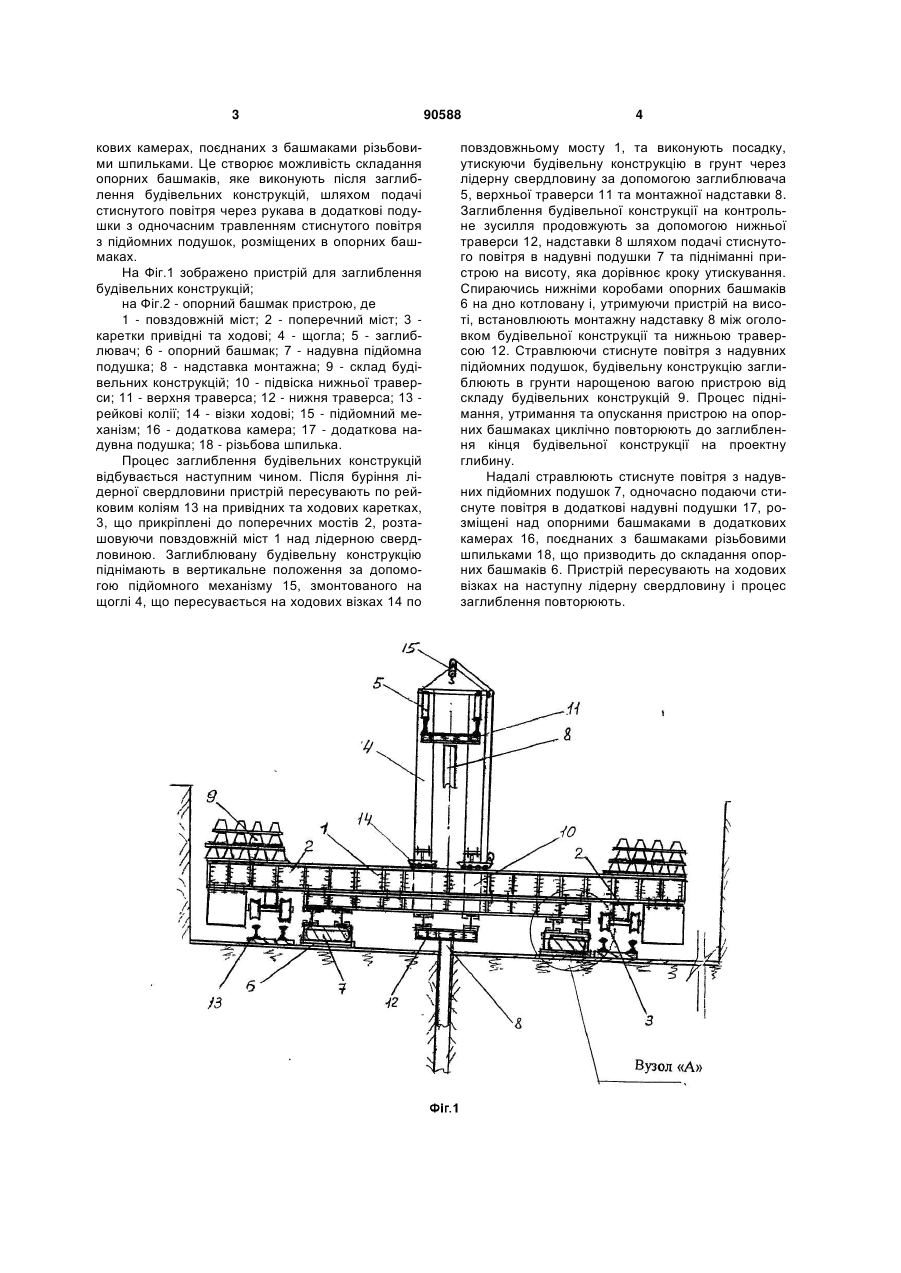

Пристрій для заглиблення будівельних конструкцій в ґрунти з дна котлованів та майданчиків з 3 кових камерах, поєднаних з башмаками різьбовими шпильками. Це створює можливість складання опорних башмаків, яке виконують після заглиблення будівельних конструкцій, шляхом подачі стиснутого повітря через рукава в додаткові подушки з одночасним травленням стиснутого повітря з підйомних подушок, розміщених в опорних башмаках. На Фіг.1 зображено пристрій для заглиблення будівельних конструкцій; на Фіг.2 - опорний башмак пристрою, де 1 - повздовжній міст; 2 - поперечний міст; 3 каретки привідні та ходові; 4 - щогла; 5 - заглиблювач; 6 - опорний башмак; 7 - надувна підйомна подушка; 8 - надставка монтажна; 9 - склад будівельних конструкцій; 10 - підвіска нижньої траверси; 11 - верхня траверса; 12 - нижня траверса; 13 рейкові колії; 14 - візки ходові; 15 - підйомний механізм; 16 - додаткова камера; 17 - додаткова надувна подушка; 18 - різьбова шпилька. Процес заглиблення будівельних конструкцій відбувається наступним чином. Після буріння лідерної свердловини пристрій пересувають по рейковим коліям 13 на привідних та ходових каретках, 3, що прикріплені до поперечних мостів 2, розташовуючи повздовжній міст 1 над лідерною свердловиною. Заглиблювану будівельну конструкцію піднімають в вертикальне положення за допомогою підйомного механізму 15, змонтованого на щоглі 4, що пересувається на ходових візках 14 по 90588 4 повздовжньому мосту 1, та виконують посадку, утискуючи будівельну конструкцію в грунт через лідерну свердловину за допомогою заглиблювача 5, верхньої траверси 11 та монтажної надставки 8. Заглиблення будівельної конструкції на контрольне зусилля продовжують за допомогою нижньої траверси 12, надставки 8 шляхом подачі стиснутого повітря в надувні подушки 7 та підніманні пристрою на висоту, яка дорівнює кроку утискування. Спираючись нижніми коробами опорних башмаків 6 на дно котловану і, утримуючи пристрій на висоті, встановлюють монтажну надставку 8 між оголовком будівельної конструкції та нижньою траверсою 12. Стравлюючи стиснуте повітря з надувних підйомних подушок, будівельну конструкцію заглиблюють в грунти нарощеною вагою пристрою від складу будівельних конструкцій 9. Процес піднімання, утримання та опускання пристрою на опорних башмаках циклічно повторюють до заглиблення кінця будівельної конструкції на проектну глибину. Надалі стравлюють стиснуте повітря з надувних підйомних подушок 7, одночасно подаючи стиснуте повітря в додаткові надувні подушки 17, розміщені над опорними башмаками в додаткових камерах 16, поєднаних з башмаками різьбовими шпильками 18, що призводить до складання опорних башмаків 6. Пристрій пересувають на ходових візках на наступну лідерну свердловину і процес заглиблення повторюють. 5 Комп’ютерна верстка Л.Литвиненко 90588 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
