Пристрій для заглиблення будівельних конструкцій в ґрунти

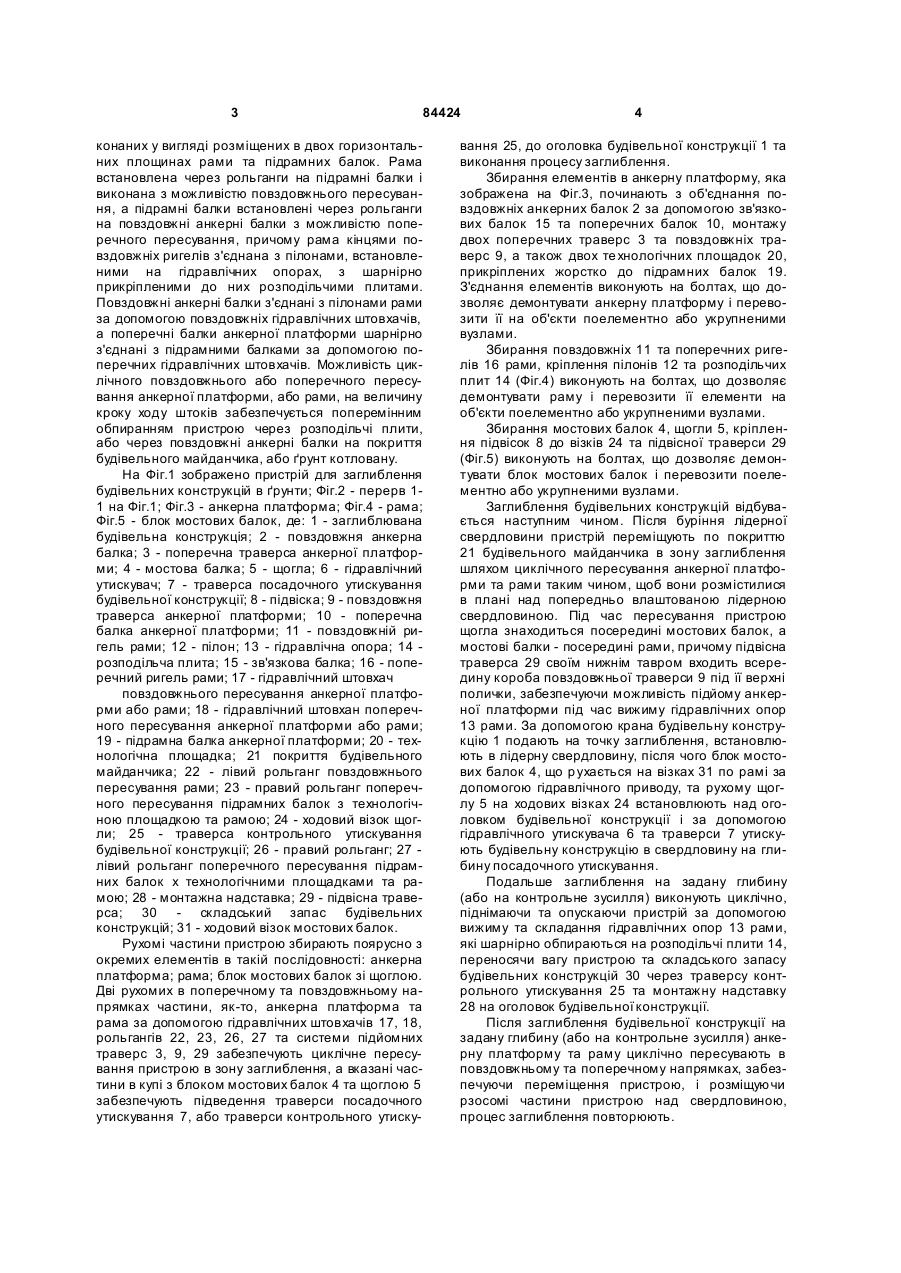

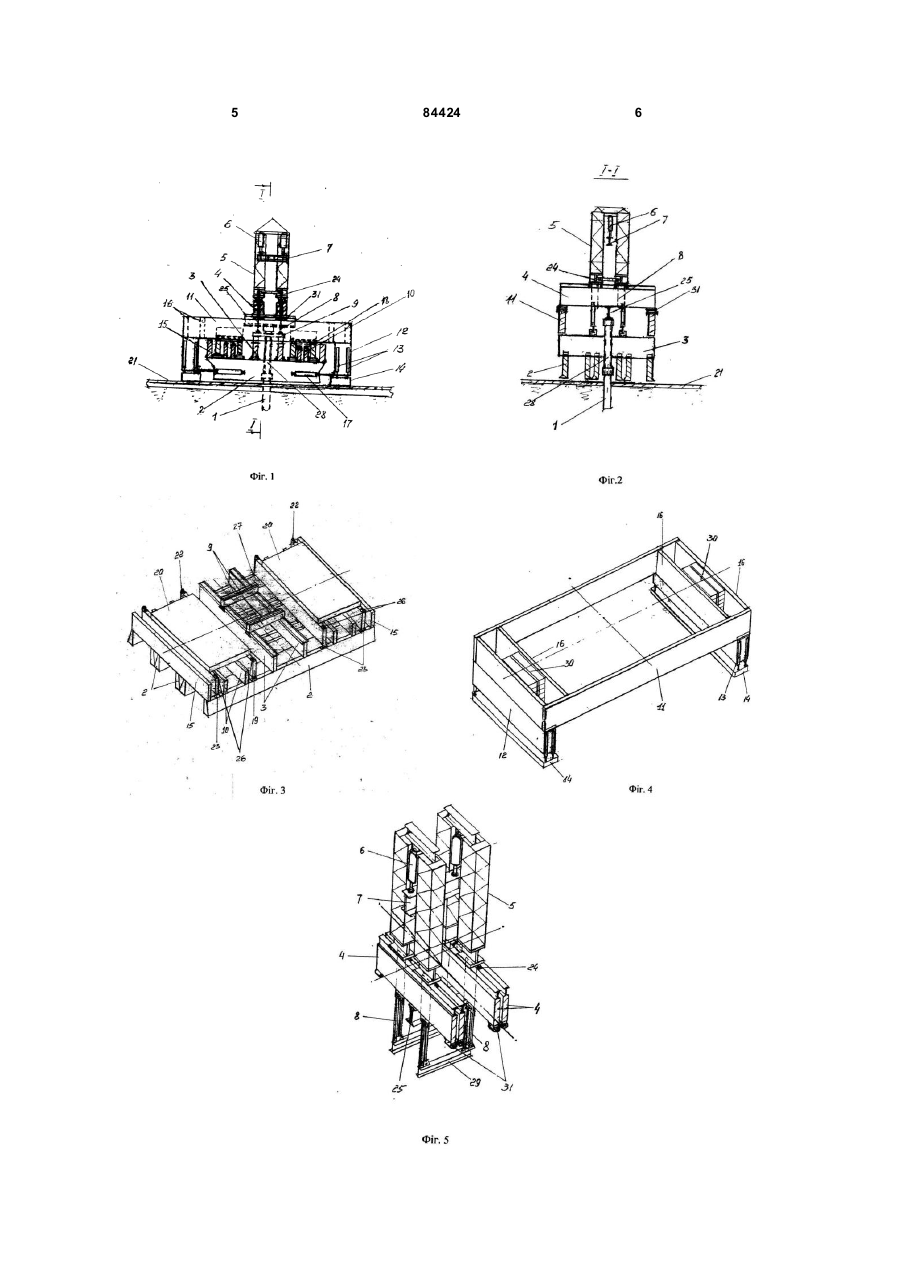

Пристрій для заглиблення будівельних конструкцій в ґрунти, який містить повздовжні анкерні балки, об'єднані зв'язковими та поперечними балками, і рухомі опори з розміщеними на них мостовими балками, на яких змонтовано щоглу з гідравлічним утискувачем, який відрізняється тим, що повздовжні анкерні балки прикріплені через сис 3 84424 конаних у вигляді розміщених в двох горизонтальних площинах рами та підрамних балок. Рама встановлена через рольганги на підрамні балки і виконана з можливістю повздовжнього пересування, а підрамні балки встановлені через рольганги на повздовжні анкерні балки з можливістю поперечного пересування, причому рама кінцями повздовжніх ригелів з'єднана з пілонами, встановленими на гідравлічних опорах, з шарнірно прикріпленими до них розподільчими плитами. Повздовжні анкерні балки з'єднані з пілонами рами за допомогою повздовжніх гідравлічних штовхачів, а поперечні балки анкерної платформи шарнірно з'єднані з підрамними балками за допомогою поперечних гідравлічних штовхачів. Можливість циклічного повздовжнього або поперечного пересування анкерної платформи, або рами, на величину кроку ходу штоків забезпечується поперемінним обпиранням пристрою через розподільчі плити, або через повздовжні анкерні балки на покриття будівельного майданчика, або ґрунт котловану. На Фіг.1 зображено пристрій для заглиблення будівельних конструкцій в ґрунти; Фіг.2 - перерв 11 на Фіг.1; Фіг.3 - анкерна платформа; Фіг.4 - рама; Фіг.5 - блок мостових балок, де: 1 - заглиблювана будівельна конструкція; 2 - повздовжня анкерна балка; 3 - поперечна траверса анкерної платформи; 4 - мостова балка; 5 - щогла; 6 - гідравлічний утискувач; 7 - траверса посадочного утискування будівельної конструкції; 8 - підвіска; 9 - повздовжня траверса анкерної платформи; 10 - поперечна балка анкерної платформи; 11 - повздовжній ригель рами; 12 - пілон; 13 - гідравлічна опора; 14 розподільча плита; 15 - зв'язкова балка; 16 - поперечний ригель рами; 17 - гідравлічний штовхач повздовжнього пересування анкерної платформи або рами; 18 - гідравлічний штовхан поперечного пересування анкерної платформи або рами; 19 - підрамна балка анкерної платформи; 20 - технологічна площадка; 21 покриття будівельного майданчика; 22 - лівий рольганг повздовжнього пересування рами; 23 - правий рольганг поперечного пересування підрамних балок з технологічною площадкою та рамою; 24 - ходовий візок щогли; 25 - траверса контрольного утискування будівельної конструкції; 26 - правий рольганг; 27 лівий рольганг поперечного пересування підрамних балок х технологічними площадками та рамою; 28 - монтажна надставка; 29 - підвісна траверса; 30 - складський запас будівельних конструкцій; 31 - ходовий візок мостових балок. Рухомі частини пристрою збирають поярусно з окремих елементів в такій послідовності: анкерна платформа; рама; блок мостових балок зі щоглою. Дві рухомих в поперечному та повздовжньому напрямках частини, як-то, анкерна платформа та рама за допомогою гідравлічних штовхачів 17, 18, рольгангів 22, 23, 26, 27 та системи підйомних траверс 3, 9, 29 забезпечують циклічне пересування пристрою в зону заглиблення, а вказані частини в купі з блоком мостових балок 4 та щоглою 5 забезпечують підведення траверси посадочного утискування 7, або траверси контрольного утиску 4 вання 25, до оголовка будівельної конструкції 1 та виконання процесу заглиблення. Збирання елементів в анкерну платформу, яка зображена на Фіг.3, починають з об'єднання повздовжніх анкерних балок 2 за допомогою зв'язкових балок 15 та поперечних балок 10, монтажу двох поперечних траверс 3 та повздовжніх траверс 9, а також двох те хнологічних площадок 20, прикріплених жорстко до підрамних балок 19. З'єднання елементів виконують на болтах, що дозволяє демонтувати анкерну платформу і перевозити її на об'єкти поелементно або укрупненими вузлами. Збирання повздовжніх 11 та поперечних ригелів 16 рами, кріплення пілонів 12 та розподільчих плит 14 (Фіг.4) виконують на болтах, що дозволяє демонтувати раму і перевозити її елементи на об'єкти поелементно або укрупненими вузлами. Збирання мостових балок 4, щогли 5, кріплення підвісок 8 до візків 24 та підвісної траверси 29 (Фіг.5) виконують на болтах, що дозволяє демонтувати блок мостових балок і перевозити поелементно або укрупненими вузлами. Заглиблення будівельних конструкцій відбувається наступним чином. Після буріння лідерної свердловини пристрій переміщують по покриттю 21 будівельного майданчика в зону заглиблення шляхом циклічного пересування анкерної платформи та рами таким чином, щоб вони розмістилися в плані над попередньо влаштованою лідерною свердловиною. Під час пересування пристрою щогла знаходиться посередині мостових балок, а мостові балки - посередині рами, причому підвісна траверса 29 своїм нижнім тавром входить всередину короба повздовжньої траверси 9 під її верхні полички, забезпечуючи можливість підйому анкерної платформи під час вижиму гідравлічних опор 13 рами. За допомогою крана будівельну конструкцію 1 подають на точку заглиблення, встановлюють в лідерну свердловину, після чого блок мостових балок 4, що р ухається на візках 31 по рамі за допомогою гідравлічного приводу, та рухому щоглу 5 на ходових візках 24 встановлюють над оголовком будівельної конструкції і за допомогою гідравлічного утискувача 6 та траверси 7 утискують будівельну конструкцію в свердловину на глибину посадочного утискування. Подальше заглиблення на задану глибину (або на контрольне зусилля) виконують циклічно, піднімаючи та опускаючи пристрій за допомогою вижиму та складання гідравлічних опор 13 рами, які шарнірно обпираються на розподільчі плити 14, переносячи вагу пристрою та складського запасу будівельних конструкцій 30 через траверсу контрольного утискування 25 та монтажну надставку 28 на оголовок будівельної конструкції. Після заглиблення будівельної конструкції на задану глибину (або на контрольне зусилля) анкерну платформу та раму циклічно пересувають в повздовжньому та поперечному напрямках, забезпечуючи переміщення пристрою, і розміщуючи рзосомі частини пристрою над свердловиною, процес заглиблення повторюють. 5 84424 6 7 Комп’ютерна в ерстка В. Клюкін 84424 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
