Пристрій для ін’єкцій (кутовий пусковий механізм)
Формула / Реферат
1. Пристрій для ін'єкцій, який містить:
корпус, який окреслює повздовжню вісь та призначений для розміщення в ньому шприца, що має випускний отвір, виконаний з можливістю переміщення шприца між втягнутим положенням, при якому випускний отвір знаходиться у корпусі, та висунутим положенням, при якому випускний отвір виступає через отвір у корпусі,
привод, виконаний з можливістю діяти на шприц; і
пускач, виконаний з можливістю обертання з позиції "стоп", у якій він утримує привід, в робочу позицію, у якій він більше не утримує привід, та випускання вмісту шприца через випускний отвір,
який відрізняється тим, що пускач виконаний з можливістю повороту, при цьому його поверхня виконана з можливістю повертання пускача з позиції "стоп" в робочу позицію при прикладанні зусилля у напрямку, паралельному повздовжній осі.
2. Пристрій для ін'єкцій за п. 1, який відрізняється тим, що поверхня пускача є першою увігнутою поверхнею.
3. Пристрій для ін'єкцій за п. 1 або 2, який відрізняється тим, що поверхня пускача обладнана множиною рубців.
4. Пристрій для ін'єкцій за будь-яким з попередніх пунктів, який відрізняється тим, що корпус обладнано другою увігнутою поверхнею, в основному протилежною пускачу, таким чином, що користувач може охопити пристрій та прикласти зусилля до пускача та другої увігнутої поверхні у напрямку, паралельному повздовжній осі.
5. Пристрій для ін'єкцій за п. 4, який відрізняється тим, що друга увігнута поверхня обладнана множиною рубців.
6. Пристрій для ін'єкцій за будь-яким з попередніх пунктів, який відрізняється тим, що частина поверхні корпусу, яка є в основному протилежною до пускача, включає множину рубців.
7. Пристрій для ін'єкцій за будь-яким з попередніх пунктів, який відрізняється тим, що корпус включає упор, розміщений біля пускача, між пускачем та вихідним отвором.
Текст

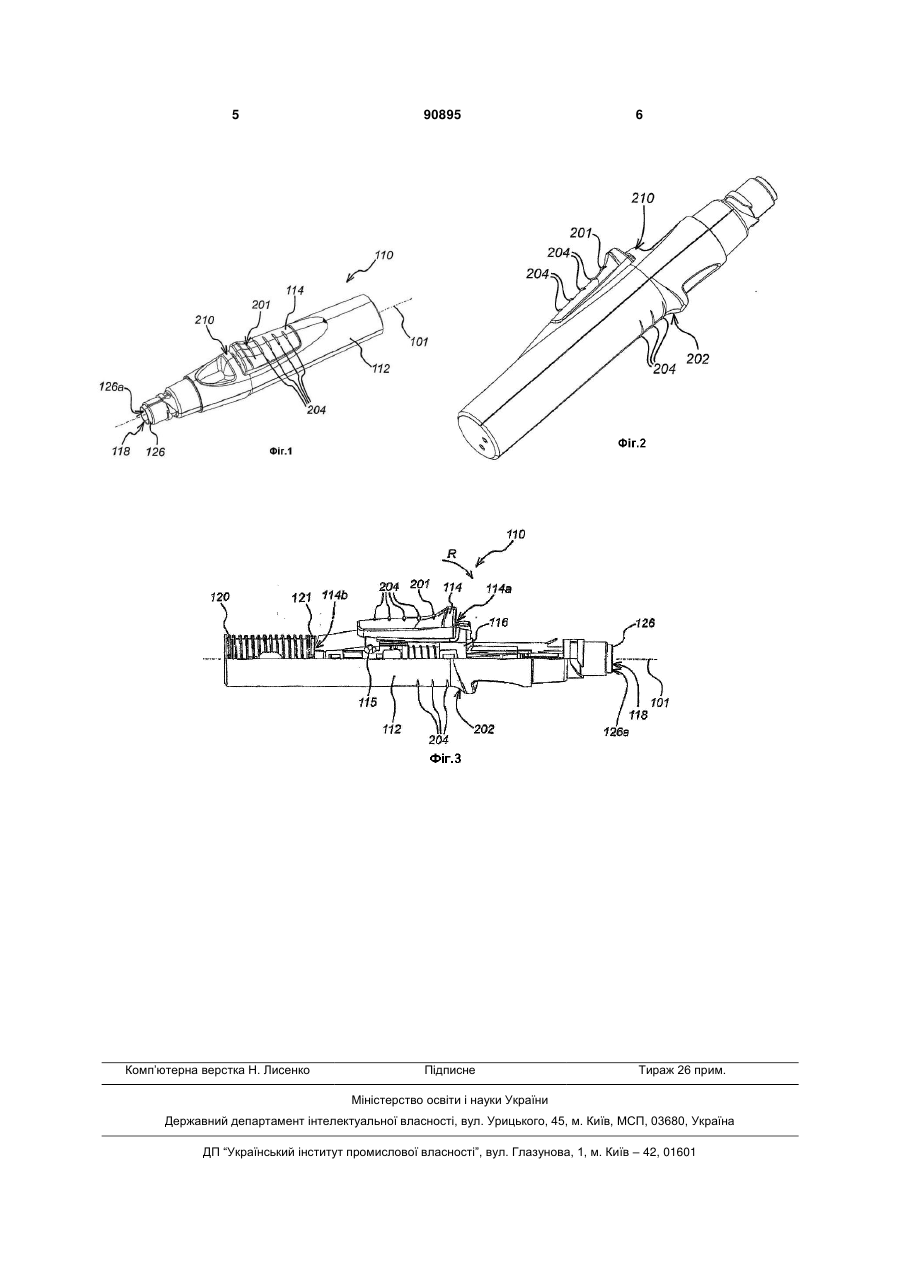

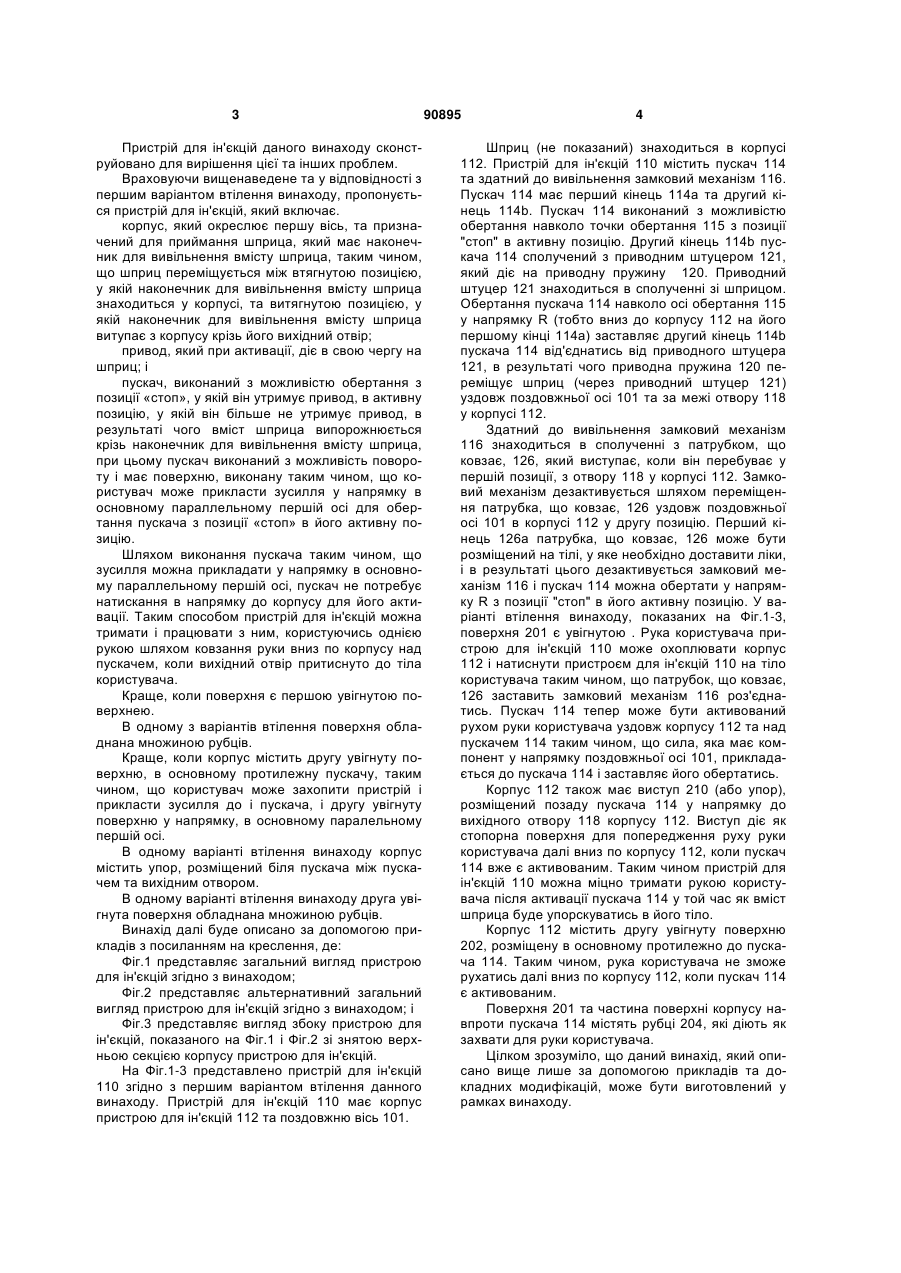

1. Пристрій для ін'єкцій, який містить: корпус, який окреслює повздовжню вісь та призначений для розміщення в ньому шприца, що має випускний отвір, виконаний з можливістю переміщення шприца між втягнутим положенням, при якому випускний отвір знаходиться у корпусі, та висунутим положенням, при якому випускний отвір виступає через отвір у корпусі, привод, виконаний з можливістю діяти на шприц; і пускач, виконаний з можливістю обертання з позиції "стоп", у якій він утримує привід, в робочу позицію, у якій він більше не утримує привід, та випускання вмісту шприца через випускний отвір, C2 2 90895 1 3 Пристрій для ін'єкцій даного винаходу сконструйовано для вирішення цієї та інших проблем. Враховуючи вищенаведене та у відповідності з першим варіантом втілення винаходу, пропонується пристрій для ін'єкцій, який включає. корпус, який окреслює першу вісь, та призначений для приймання шприца, який має наконечник для вивільнення вмісту шприца, таким чином, що шприц переміщується між втягнутою позицією, у якій наконечник для вивільнення вмісту шприца знаходиться у корпусі, та витягнутою позицією, у якій наконечник для вивільнення вмісту шприца витупає з корпусу крізь його вихідний отвір; привод, який при активації, діє в свою чергу на шприц; і пускач, виконаний з можливістю обертання з позиції «стоп», у якій він утримує привод, в активну позицію, у якій він більше не утримує привод, в результаті чого вміст шприца випорожнюється крізь наконечник для вивільнення вмісту шприца, при цьому пускач виконаний з можливість повороту і має поверхню, виконану таким чином, що користувач може прикласти зусилля у напрямку в основному параллельному першій осі для обертання пускача з позиції «стоп» в його активну позицію. Шляхом виконання пускача таким чином, що зусилля можна прикладати у напрямку в основному параллельному першій осі, пускач не потребує натискання в напрямку до корпусу для його активації. Таким способом пристрій для ін'єкцій можна тримати і працювати з ним, користуючись однією рукою шляхом ковзання руки вниз по корпусу над пускачем, коли вихідний отвір притиснуто до тіла користувача. Краще, коли поверхня є першою увігнутою поверхнею. В одному з варіантів втілення поверхня обладнана множиною рубців. Краще, коли корпус містить другу увігнуту поверхню, в основному протилежну пускачу, таким чином, що користувач може захопити пристрій і прикласти зусилля до і пускача, і другу увігнуту поверхню у напрямку, в основному паралельному першій осі. В одному варіанті втілення винаходу корпус містить упор, розміщений біля пускача між пускачем та вихідним отвором. В одному варіанті втілення винаходу друга увігнута поверхня обладнана множиною рубців. Винахід далі буде описано за допомогою прикладів з посиланням на креслення, де: Фіг.1 представляє загальний вигляд пристрою для ін'єкцій згідно з винаходом; Фіг.2 представляє альтернативний загальний вигляд пристрою для ін'єкцій згідно з винаходом; і Фіг.3 представляє вигляд збоку пристрою для ін'єкцій, показаного на Фіг.1 і Фіг.2 зі знятою верхньою секцією корпусу пристрою для ін'єкцій. На Фіг.1-3 представлено пристрій для ін'єкцій 110 згідно з першим варіантом втілення данного винаходу. Пристрій для ін'єкцій 110 має корпус пристрою для ін'єкцій 112 та поздовжню вісь 101. 90895 4 Шприц (не показаний) знаходиться в корпусі 112. Пристрій для ін'єкцій 110 містить пускач 114 та здатний до вивільнення замковий механізм 116. Пускач 114 має перший кінець 114а та другий кінець 114b. Пускач 114 виконаний з можливістю обертання навколо точки обертання 115 з позиції "стоп" в активну позицію. Другий кінець 114b пускача 114 сполучений з приводним штуцером 121, який діє на приводну пружину 120. Приводний штуцер 121 знаходиться в сполученні зі шприцом. Обертання пускача 114 навколо осі обертання 115 у напрямку R (тобто вниз до корпусу 112 на його першому кінці 114а) заставляє другий кінець 114b пускача 114 від'єднатись від приводного штуцера 121, в результаті чого приводна пружина 120 переміщує шприц (через приводний штуцер 121) уздовж поздовжньої осі 101 та за межі отвору 118 у корпусі 112. Здатний до вивільнення замковий механізм 116 знаходиться в сполученні з патрубком, що ковзає, 126, який виступає, коли він перебуває у першій позиції, з отвору 118 у корпусі 112. Замковий механізм дезактивується шляхом переміщення патрубка, що ковзає, 126 уздовж поздовжньої осі 101 в корпусі 112 у другу позицію. Перший кінець 126а патрубка, що ковзає, 126 може бути розміщений на тілі, у яке необхідно доставити ліки, і в результаті цього дезактивується замковий механізм 116 і пускач 114 можна обертати у напрямку R з позиції "стоп" в його активну позицію. У варіанті втілення винаходу, показаних на Фіг.1-3, поверхня 201 є увігнутою . Рука користувача пристрою для ін'єкцій 110 може охоплювати корпус 112 і натиснути пристроєм для ін'єкцій 110 на тіло користувача таким чином, що патрубок, що ковзає, 126 заставить замковий механізм 116 роз'єднатись. Пускач 114 тепер може бути активований рухом руки користувача уздовж корпусу 112 та над пускачем 114 таким чином, що сила, яка має компонент у напрямку поздовжньої осі 101, прикладається до пускача 114 і заставляє його обертатись. Корпус 112 також має виступ 210 (або упор), розміщений позаду пускача 114 у напрямку до вихідного отвору 118 корпусу 112. Виступ діє як стопорна поверхня для попередження руху руки користувача далі вниз по корпусу 112, коли пускач 114 вже є активованим. Таким чином пристрій для ін'єкцій 110 можна міцно тримати рукою користувача після активації пускача 114 у той час як вміст шприца буде упорскуватись в його тіло. Корпус 112 містить другу увігнуту поверхню 202, розміщену в основному протилежно до пускача 114. Таким чином, рука користувача не зможе рухатись далі вниз по корпусу 112, коли пускач 114 є активованим. Поверхня 201 та частина поверхні корпусу навпроти пускача 114 містять рубці 204, які діють як захвати для руки користувача. Цілком зрозуміло, що даний винахід, який описано вище лише за допомогою прикладів та докладних модифікацій, може бути виготовлений у рамках винаходу. 5 Комп’ютерна верстка Н. Лиcенко 90895 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAn injection device (angled trigger)
Автори англійськоюHabeshaw Rosemary Louise, Hogwood Jonathan
Назва патенту російськоюУстройство для инъекций (угловой пусковой механизм)
Автори російськоюХейбшо Розмари Луис, Хогвуд Джонатан
МПК / Мітки
МПК: A61M 5/20
Мітки: кутовий, пусковий, механізм, пристрій, ін'єкцій
