Розширювальна камера

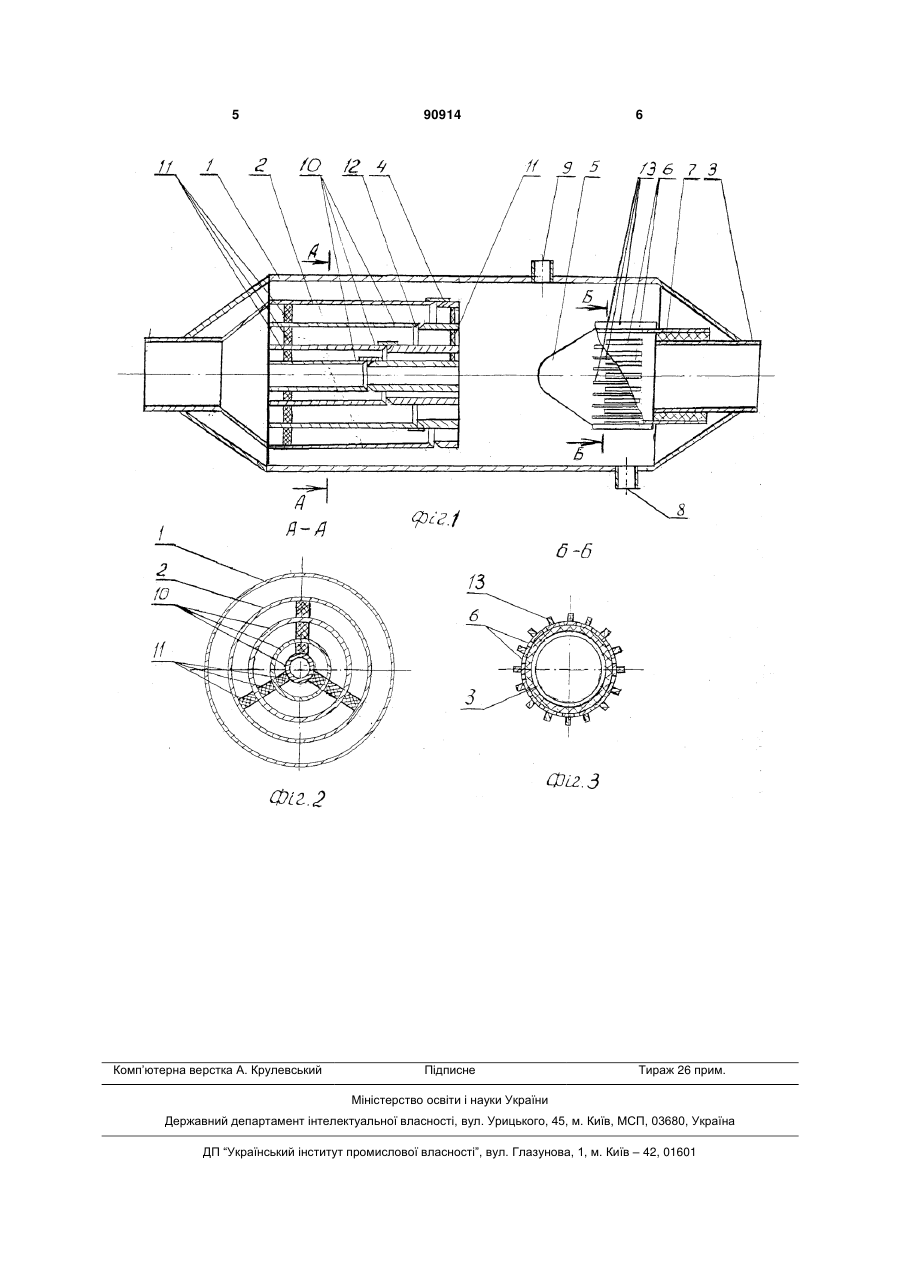

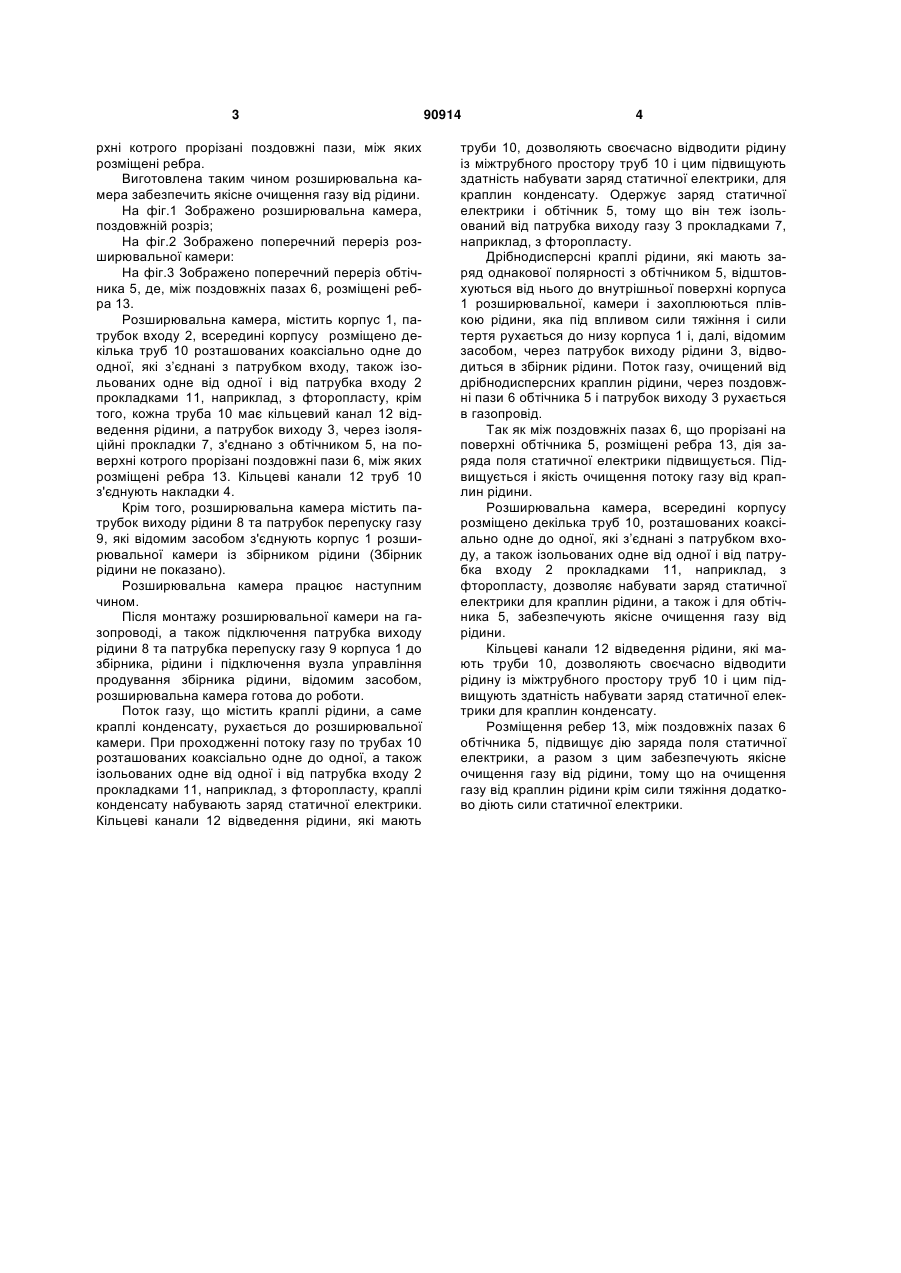

Розширювальна камера, яка містить корпус, патрубки входу та виходу, яка відрізняється тим, що всередині корпусу розміщені коаксіально встановлені труби, які з'єднані з патрубком входу та ізольовані одна від одної і від патрубка входу прокладками з фторопласту, при цьому кожна труба має кільцевий канал відведення рідини, а патрубок виходу з'єднано через ізоляційні прокладки з обтічником, на поверхні котрого виконані поздовжні пази, між яких розміщені ребра. (19) (21) a200804001 (22) 31.03.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ, ФИК ІЛЛЯ МИХАЙЛОВИЧ, СЛЕСАР ПЕТРО ФЕДОРОВИЧ (73) ДОНСКОЙ ДМИТРО ФЕДОРОВИЧ, ДОНСКОЙ ФЕДІР ПАВЛОВИЧ (56) Розгонюк В.В., Хачикян Л.А., Гриль М.А., Удалов О.С., Нікішин В.П. Експлуатаційникові газонафтового комплексу. Довідник. - К. : Росток, 1998. С. 81 - 82, рис. 3.01. SU 274324, 24.06.1970 RU 2157275 C1, 10.10.2000 RU 2169603 C2, 27.06.2001 3 рхні котрого прорізані поздовжні пази, між яких розміщені ребра. Виготовлена таким чином розширювальна камера забезпечить якісне очищення газу від рідини. На фіг.1 Зображено розширювальна камера, поздовжній розріз; На фіг.2 Зображено поперечний переріз розширювальної камери: На фіг.3 Зображено поперечний переріз обтічника 5, де, між поздовжніх пазах 6, розміщені ребра 13. Розширювальна камера, містить корпус 1, патрубок входу 2, всередині корпусу розміщено декілька труб 10 розташованих коаксіально одне до одної, які з’єднані з патрубком входу, також ізольованих одне від одної і від патрубка входу 2 прокладками 11, наприклад, з фторопласту, крім того, кожна труба 10 має кільцевий канал 12 відведення рідини, а патрубок виходу 3, через ізоляційні прокладки 7, з'єднано з обтічником 5, на поверхні котрого прорізані поздовжні пази 6, між яких розміщені ребра 13. Кільцеві канали 12 труб 10 з'єднують накладки 4. Крім того, розширювальна камера містить патрубок виходу рідини 8 та патрубок перепуску газу 9, які відомим засобом з'єднують корпус 1 розширювальної камери із збірником рідини (Збірник рідини не показано). Розширювальна камера працює наступним чином. Після монтажу розширювальної камери на газопроводі, а також підключення патрубка виходу рідини 8 та патрубка перепуску газу 9 корпуса 1 до збірника, рідини і підключення вузла управління продування збірника рідини, відомим засобом, розширювальна камера готова до роботи. Поток газу, що містить краплі рідини, а саме краплі конденсату, рухається до розширювальної камери. При проходженні потоку газу по трубах 10 розташованих коаксіально одне до одної, а також ізольованих одне від одної і від патрубка входу 2 прокладками 11, наприклад, з фторопласту, краплі конденсату набувають заряд статичної електрики. Кільцеві канали 12 відведення рідини, які мають 90914 4 труби 10, дозволяють своєчасно відводити рідину із міжтрубного простору труб 10 і цим підвищують здатність набувати заряд статичної електрики, для краплин конденсату. Одержує заряд статичної електрики і обтічник 5, тому що він теж ізольований від патрубка виходу газу 3 прокладками 7, наприклад, з фторопласту. Дрібнодисперсні краплі рідини, які мають заряд однакової полярності з обтічником 5, відштовхуються від нього до внутрішньої поверхні корпуса 1 розширювальної, камери і захоплюються плівкою рідини, яка під впливом сили тяжіння і сили тертя рухається до низу корпуса 1 і, далі, відомим засобом, через патрубок виходу рідини 3, відводиться в збірник рідини. Поток газу, очищений від дрібнодисперсних краплин рідини, через поздовжні пази 6 обтічника 5 і патрубок виходу 3 рухається в газопровід. Так як між поздовжніх пазах 6, що прорізані на поверхні обтічника 5, розміщені ребра 13, дія заряда поля статичної електрики підвищується. Підвищується і якість очищення потоку газу від краплин рідини. Розширювальна камера, всередині корпусу розміщено декілька труб 10, розташованих коаксіально одне до одної, які з’єднані з патрубком входу, а також ізольованих одне від одної і від патрубка входу 2 прокладками 11, наприклад, з фторопласту, дозволяє набувати заряд статичної електрики для краплин рідини, а також і для обтічника 5, забезпечують якісне очищення газу від рідини. Кільцеві канали 12 відведення рідини, які мають труби 10, дозволяють своєчасно відводити рідину із міжтрубного простору труб 10 і цим підвищують здатність набувати заряд статичної електрики для краплин конденсату. Розміщення ребер 13, між поздовжніх пазах 6 обтічника 5, підвищує дію заряда поля статичної електрики, а разом з цим забезпечують якісне очищення газу від рідини, тому що на очищення газу від краплин рідини крім сили тяжіння додатково діють сили статичної електрики. 5 Комп’ютерна верстка А. Крулевський 90914 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
