Топкова камера

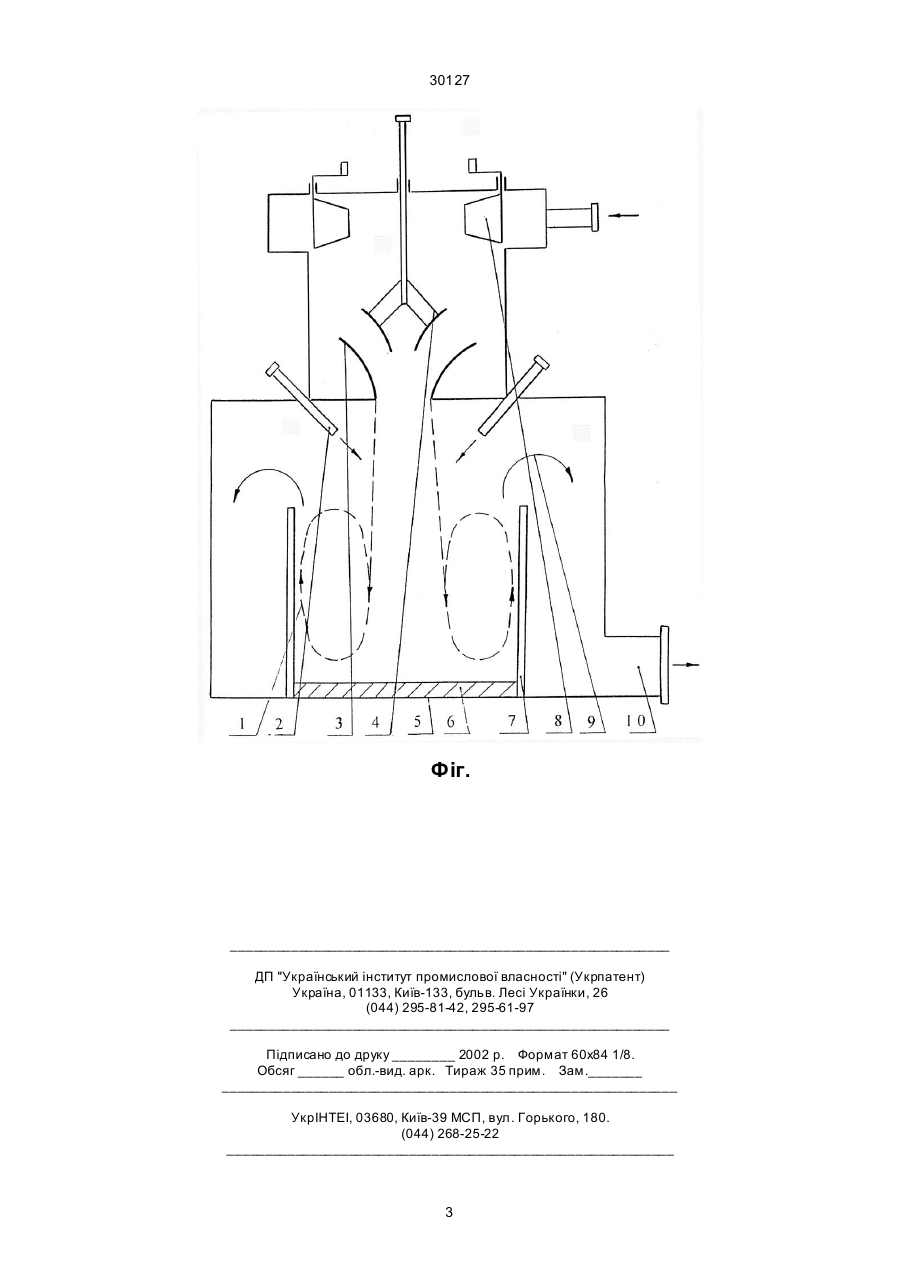

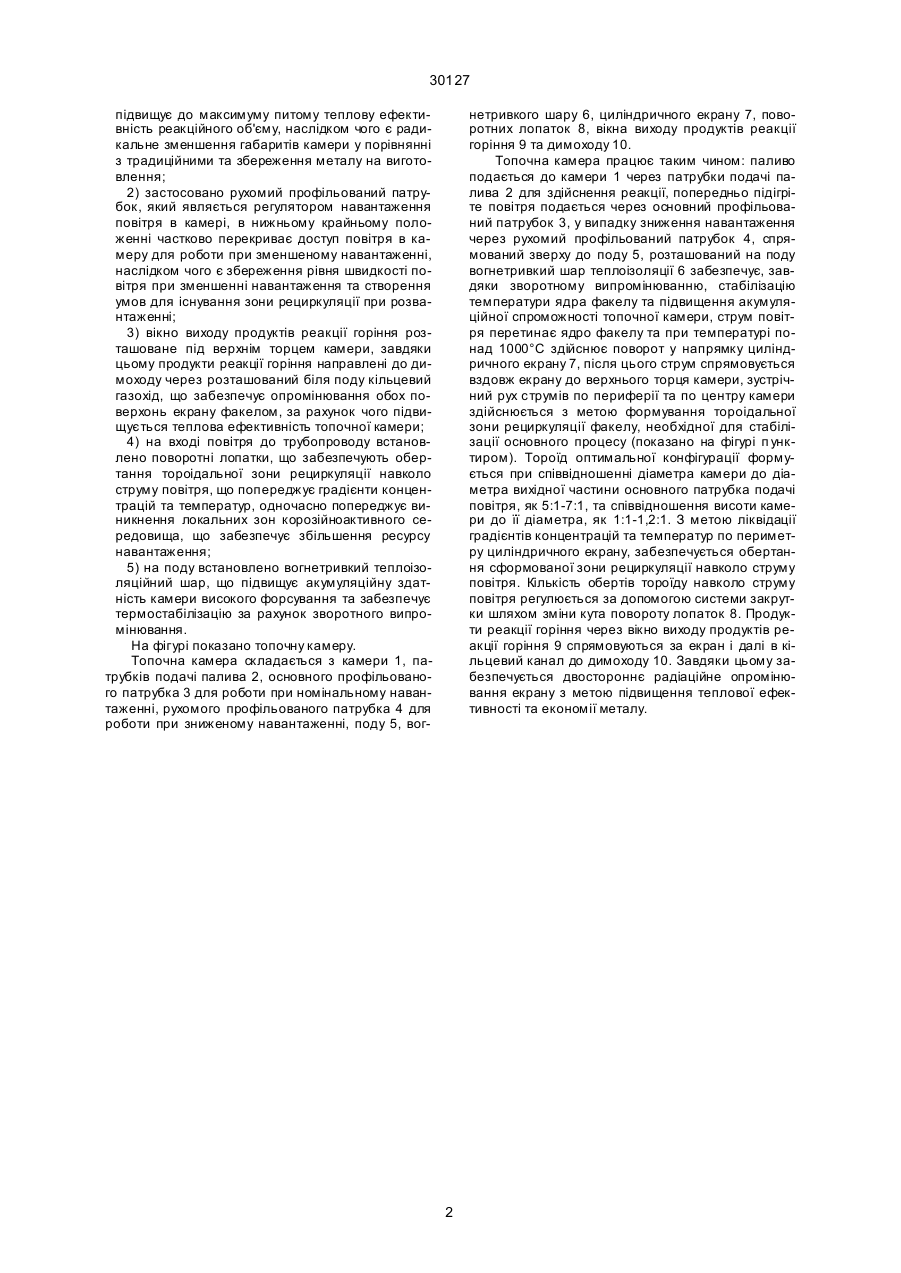

1. Топкова камера, що складається з корпуса, патрубків подачі палива, патрубків подачі повітря, поду, екрана, вікна виходу продуктів реакції горіння, яка відрізняється тим, що патрубки подачі повітря розташовані в верхній частині камери і являють собою профільовані патрубки, причому діаметр вихідної частини основного патрубка 0,01¸0,5 діаметра камери, а відстань між верхнім 30127 підвищує до максимуму питому теплову ефективність реакційного об'єму, наслідком чого є радикальне зменшення габаритів камери у порівнянні з традиційними та збереження металу на виготовлення; 2) застосовано рухомий профільований патрубок, який являється регулятором навантаження повітря в камері, в нижньому крайньому положенні частково перекриває доступ повітря в камеру для роботи при зменшеному навантаженні, наслідком чого є збереження рівня швидкості повітря при зменшенні навантаження та створення умов для існування зони рециркуляції при розвантаженні; 3) вікно виходу продуктів реакції горіння розташоване під верхнім торцем камери, завдяки цьому продукти реакції горіння направлені до димоходу через розташований біля поду кільцевий газохід, що забезпечує опромінювання обох поверхонь екрану факелом, за рахунок чого підвищується теплова ефективність топочної камери; 4) на вході повітря до трубопроводу встановлено поворотні лопатки, що забезпечують обертання тороідальної зони рециркуляції навколо струму повітря, що попереджує градієнти концентрацій та температур, одночасно попереджує виникнення локальних зон корозійноактивного середовища, що забезпечує збільшення ресурсу навантаження; 5) на поду встановлено вогнетривкий теплоізоляційний шар, що підвищує акумуляційну здатність камери високого форсування та забезпечує термостабілізацію за рахунок зворотного випромінювання. На фігурі показано топочну камеру. Топочна камера складається з камери 1, патрубків подачі палива 2, основного профільованого патрубка 3 для роботи при номінальному навантаженні, рухомого профільованого патрубка 4 для роботи при зниженому навантаженні, поду 5, вог нетривкого шару 6, циліндричного екрану 7, поворотних лопаток 8, вікна виходу продуктів реакції горіння 9 та димоходу 10. Топочна камера працює таким чином: паливо подається до камери 1 через патрубки подачі палива 2 для здійснення реакції, попередньо підігріте повітря подається через основний профільований патрубок 3, у випадку зниження навантаження через рухомий профільований патрубок 4, спрямований зверху до поду 5, розташований на поду вогнетривкий шар теплоізоляції 6 забезпечує, завдяки зворотному випромінюванню, стабілізацію температури ядра факелу та підвищення акумуляційної спроможності топочної камери, струм повітря перетинає ядро факелу та при температурі понад 1000°С здійснює поворот у напрямку циліндричного екрану 7, після цього струм спрямовується вздовж екрану до верхнього торця камери, зустрічний рух струмів по периферії та по центру камери здійснюється з метою формування тороідальної зони рециркуляції факелу, необхідної для стабілізації основного процесу (показано на фігурі п унктиром). Тороїд оптимальної конфігурації формується при співвідношенні діаметра камери до діаметра вихідної частини основного патрубка подачі повітря, як 5:1-7:1, та співвідношення висоти камери до її діаметра, як 1:1-1,2:1. З метою ліквідації градієнтів концентрацій та температур по периметру циліндричного екрану, забезпечується обертання сформованої зони рециркуляції навколо струму повітря. Кількість обертів тороїду навколо струму повітря регулюється за допомогою системи закрутки шляхом зміни кута повороту лопаток 8. Продукти реакції горіння через вікно виходу продуктів реакції горіння 9 спрямовуються за екран і далі в кільцевий канал до димоходу 10. Завдяки цьому забезпечується двостороннє радіаційне опромінювання екрану з метою підвищення теплової ефективності та економії металу. 2 30127 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
