Осьовий електровихровий теплогенератор

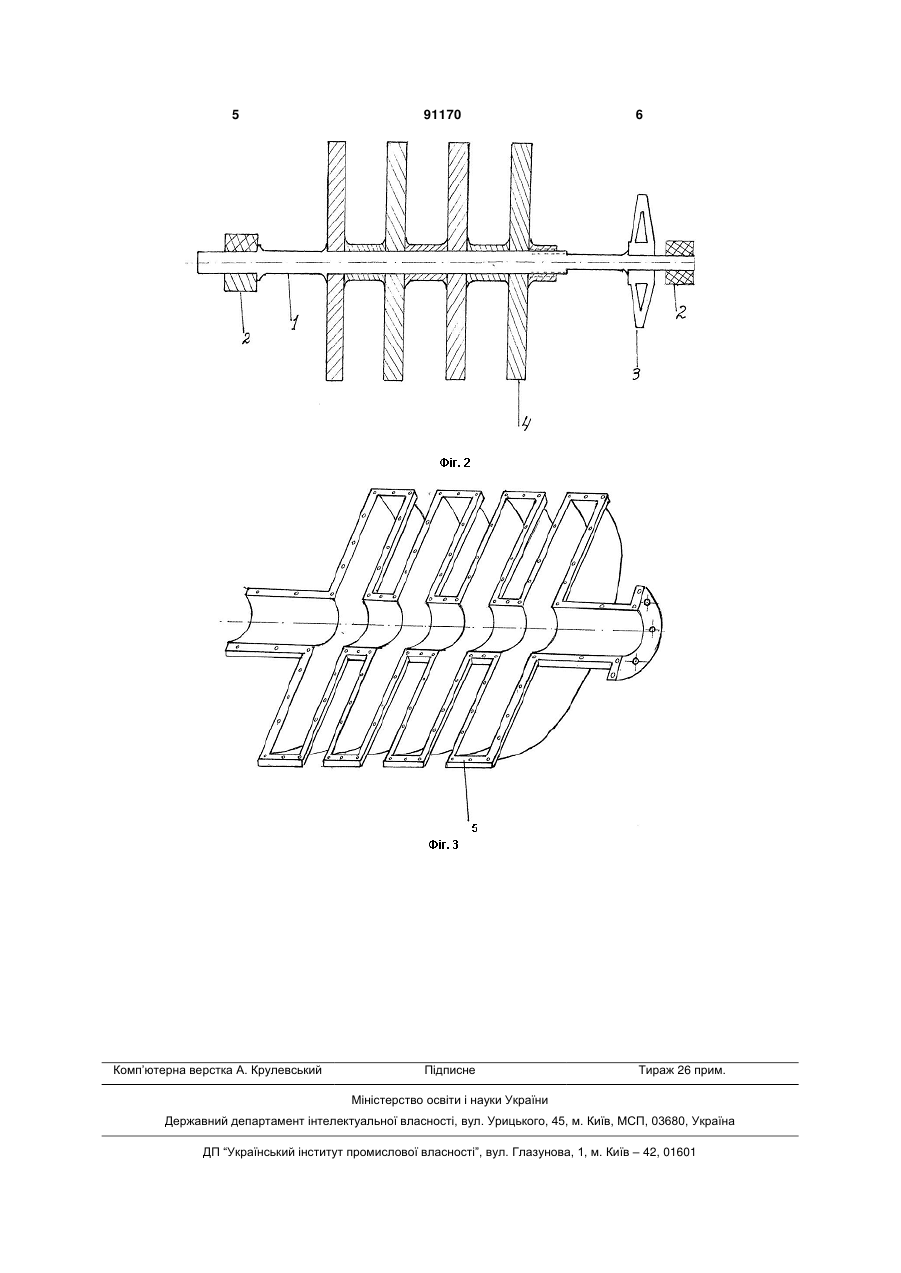

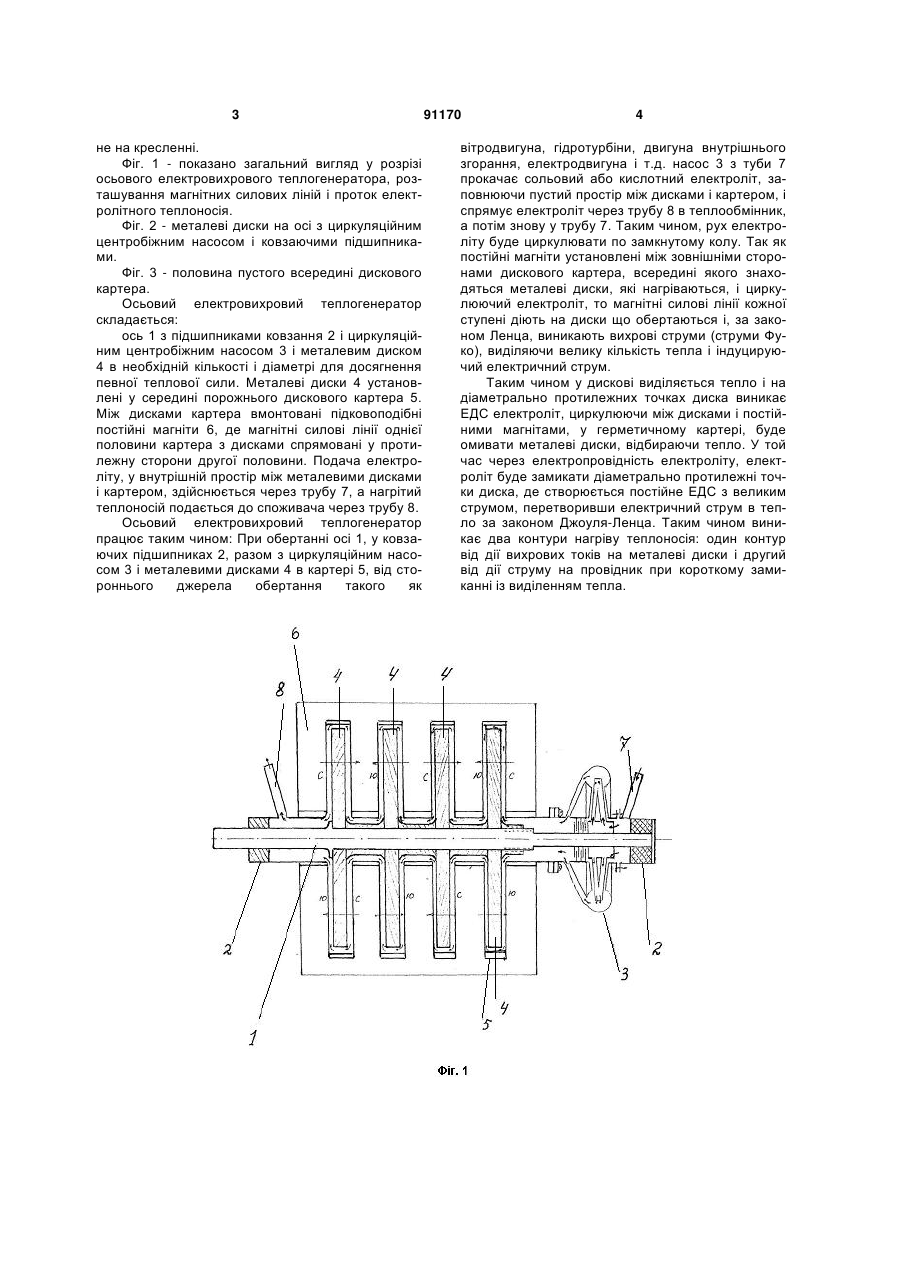

Осьовий електровихровий теплогенератор, який мистить металевий диск, що установлений на C2 2 (19) 1 3 не на кресленні. Фіг. 1 - показано загальний вигляд у розрізі осьового електровихрового теплогенератора, розташування магнітних силових ліній і проток електролітного теплоносія. Фіг. 2 - металеві диски на осі з циркуляційним центробіжним насосом і ковзаючими підшипниками. Фіг. 3 - половина пустого всередині дискового картера. Осьовий електровихровий теплогенератор складається: ось 1 з підшипниками ковзання 2 і циркуляційним центробіжним насосом 3 і металевим диском 4 в необхідній кількості і діаметрі для досягнення певної теплової сили. Металеві диски 4 установлені у середині порожнього дискового картера 5. Між дисками картера вмонтовані підковоподібні постійні магніти 6, де магнітні силові лінії однієї половини картера з дисками спрямовані у протилежну сторони другої половини. Подача електроліту, у внутрішній простір між металевими дисками і картером, здійснюється через трубу 7, а нагрітий теплоносій подається до споживача через трубу 8. Осьовий електровихровий теплогенератор працює таким чином: При обертанні осі 1, у ковзаючих підшипниках 2, разом з циркуляційним насосом 3 і металевими дисками 4 в картері 5, від стороннього джерела обертання такого як 91170 4 вітродвигуна, гідротурбіни, двигуна внутрішнього згорання, електродвигуна і т.д. насос 3 з туби 7 прокачає сольовий або кислотний електроліт, заповнюючи пустий простір між дисками і картером, і спрямує електроліт через трубу 8 в теплообмінник, а потім знову у трубу 7. Таким чином, рух електроліту буде циркулювати по замкнутому колу. Так як постійні магніти установлені між зовнішніми сторонами дискового картера, всередині якого знаходяться металеві диски, які нагріваються, і циркулюючий електроліт, то магнітні силові лінії кожної ступені діють на диски що обертаються і, за законом Ленца, виникають вихрові струми (струми Фуко), виділяючи велику кількість тепла і індуцируючий електричний струм. Таким чином у дискові виділяється тепло і на діаметрально протилежних точках диска виникає ЕДС електроліт, циркулюючи між дисками і постійними магнітами, у герметичному картері, буде омивати металеві диски, відбираючи тепло. У той час через електропровідність електроліту, електроліт буде замикати діаметрально протилежні точки диска, де створюється постійне ЕДС з великим струмом, перетворивши електричний струм в тепло за законом Джоуля-Ленца. Таким чином виникає два контури нагріву теплоносія: один контур від дії вихрових токів на металеві диски і другий від дії струму на провідник при короткому замиканні із виділенням тепла. 5 Комп’ютерна верстка А. Крулевський 91170 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
