Вакуумний балон доїльної установки

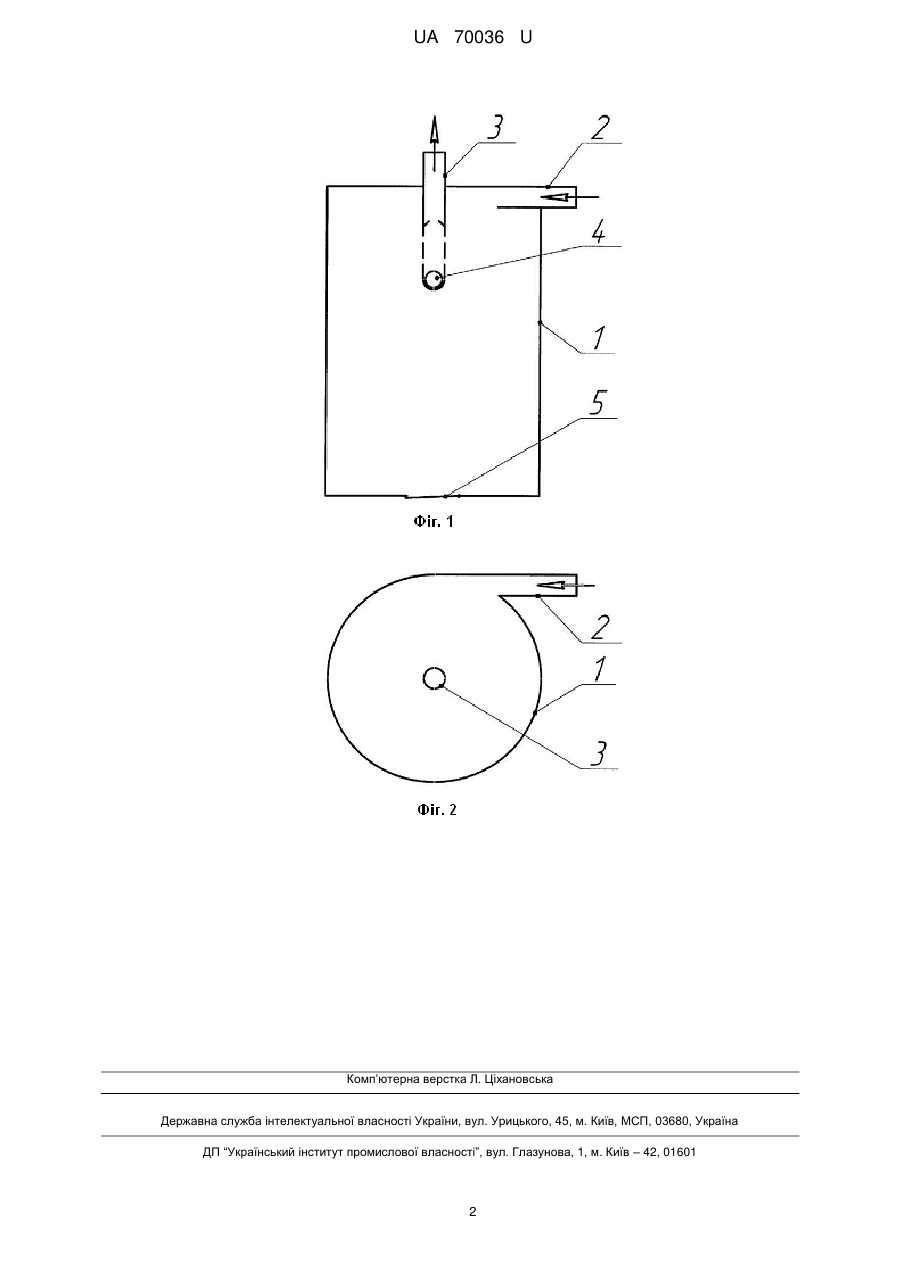

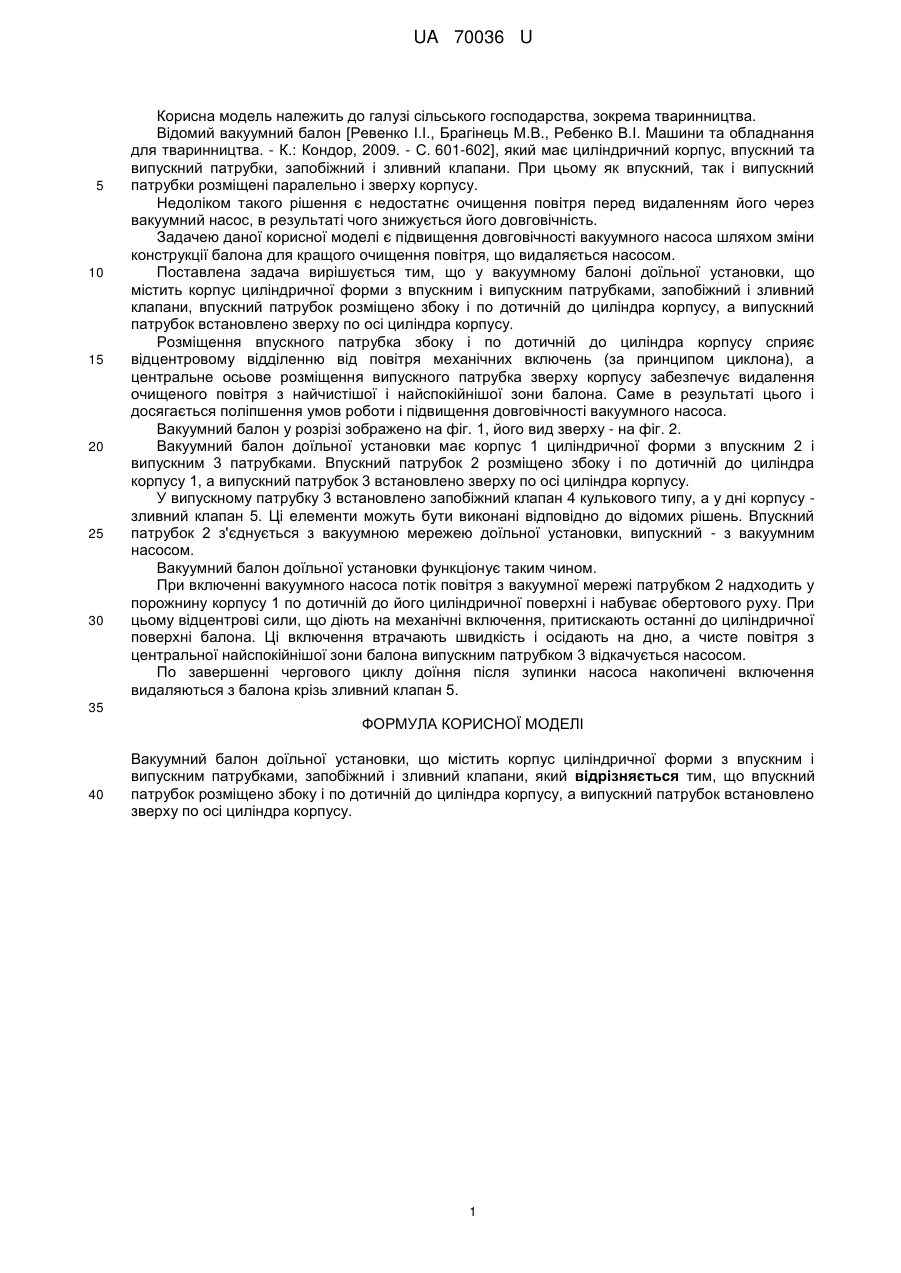

Реферат: UA 70036 U UA 70036 U 5 10 15 20 25 30 Корисна модель належить до галузі сільського господарства, зокрема тваринництва. Відомий вакуумний балон [Ревенко І.І., Брагінець М.В., Ребенко В.І. Машини та обладнання для тваринництва. - К.: Кондор, 2009. - С. 601-602], який має циліндричний корпус, впускний та випускний патрубки, запобіжний і зливний клапани. При цьому як впускний, так і випускний патрубки розміщені паралельно і зверху корпусу. Недоліком такого рішення є недостатнє очищення повітря перед видаленням його через вакуумний насос, в результаті чого знижується його довговічність. Задачею даної корисної моделі є підвищення довговічності вакуумного насоса шляхом зміни конструкції балона для кращого очищення повітря, що видаляється насосом. Поставлена задача вирішується тим, що у вакуумному балоні доїльної установки, що містить корпус циліндричної форми з впускним і випускним патрубками, запобіжний і зливний клапани, впускний патрубок розміщено збоку і по дотичній до циліндра корпусу, а випускний патрубок встановлено зверху по осі циліндра корпусу. Розміщення впускного патрубка збоку і по дотичній до циліндра корпусу сприяє відцентровому відділенню від повітря механічних включень (за принципом циклона), а центральне осьове розміщення випускного патрубка зверху корпусу забезпечує видалення очищеного повітря з найчистішої і найспокійнішої зони балона. Саме в результаті цього і досягається поліпшення умов роботи і підвищення довговічності вакуумного насоса. Вакуумний балон у розрізі зображено на фіг. 1, його вид зверху - на фіг. 2. Вакуумний балон доїльної установки має корпус 1 циліндричної форми з впускним 2 і випускним 3 патрубками. Впускний патрубок 2 розміщено збоку і по дотичній до циліндра корпусу 1, а випускний патрубок 3 встановлено зверху по осі циліндра корпусу. У випускному патрубку 3 встановлено запобіжний клапан 4 кулькового типу, а у дні корпусу зливний клапан 5. Ці елементи можуть бути виконані відповідно до відомих рішень. Впускний патрубок 2 з'єднується з вакуумною мережею доїльної установки, випускний - з вакуумним насосом. Вакуумний балон доїльної установки функціонує таким чином. При включенні вакуумного насоса потік повітря з вакуумної мережі патрубком 2 надходить у порожнину корпусу 1 по дотичній до його циліндричної поверхні і набуває обертового руху. При цьому відцентрові сили, що діють на механічні включення, притискають останні до циліндричної поверхні балона. Ці включення втрачають швидкість і осідають на дно, а чисте повітря з центральної найспокійнішої зони балона випускним патрубком 3 відкачується насосом. По завершенні чергового циклу доїння після зупинки насоса накопичені включення видаляються з балона крізь зливний клапан 5. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вакуумний балон доїльної установки, що містить корпус циліндричної форми з впускним і випускним патрубками, запобіжний і зливний клапани, який відрізняється тим, що впускний патрубок розміщено збоку і по дотичній до циліндра корпусу, а випускний патрубок встановлено зверху по осі циліндра корпусу. 1 UA 70036 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
