Пристрій очищення фільтра в зборі

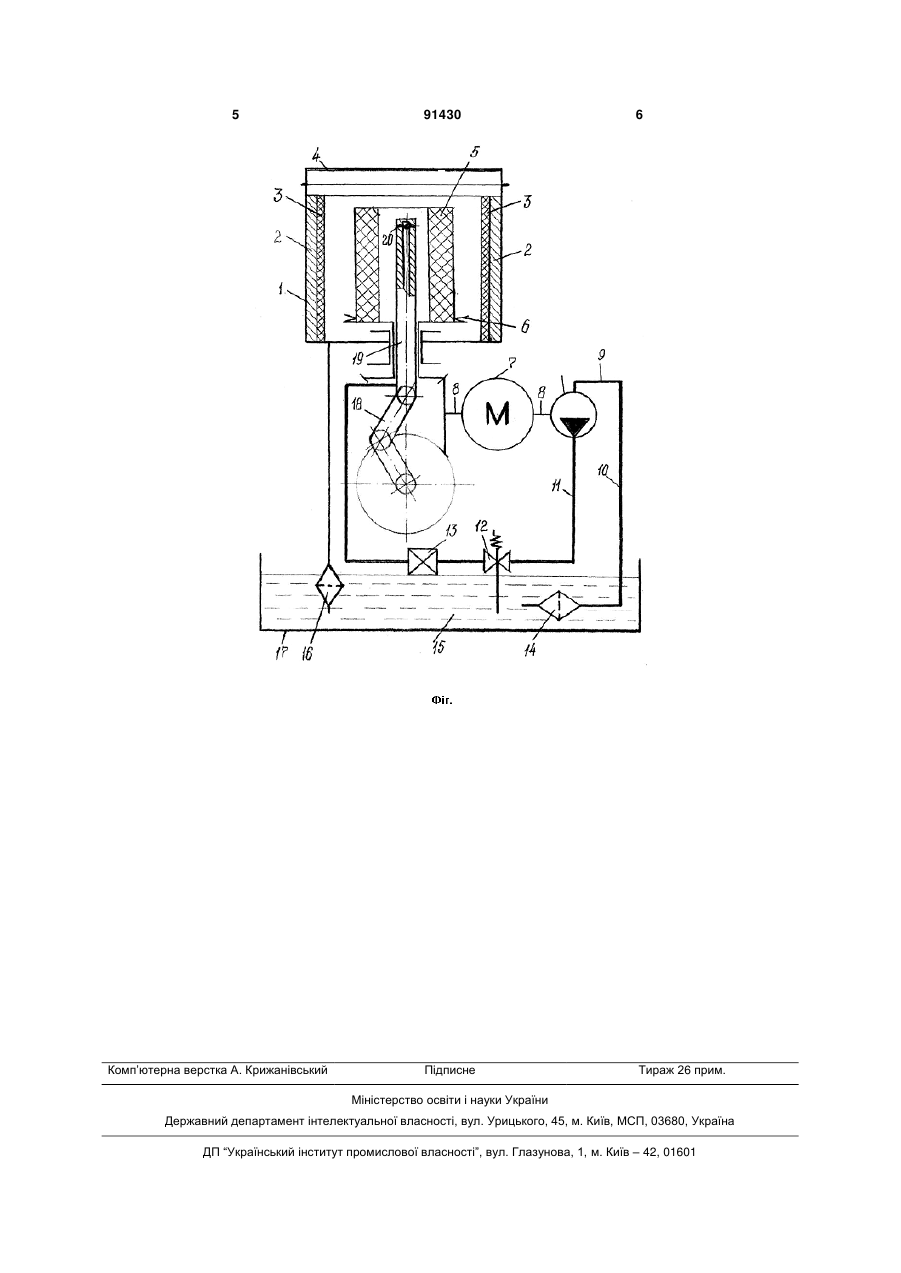

Пристрій очищення фільтра в зборі, що містить ємність з кришкою, з розміщеними в ємності ротором, фіксуючим пристроєм, фільтром в зборі, мотор з'єднаний механічним приводом з ротором і насосом, гідравлічну систему подачі мийного розчину з резервуара і фільтри тонкого і грубого очищення, запобіжний клапан і дросель, який відрізняється тим, що на внутрішній поверхні ємності встановлені магніти, покриті пастками забруднень, при цьому пристрій обладнаний з’єднаним з механічним приводом кривошипним механізмом зі штоком-форсункою, з соплами в верхній частині, який розміщений усередині фільтра у зборі. (19) (21) a200814511 (22) 16.12.2008 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ДІКОВ КОСТЯНТИН ІВАНОВИЧ, БУРЕНКОВ СЕРГІЙ ІВАНОВИЧ, ХАРИТОНЕНКО СЕРГІЙ МИХАЙЛОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОДОСЛІДНИЦЬКИЙ ІНСТИТУТ- ПОЛІГОН МОБІЛЬНОЇ ТЕХНІКИ" МІНПРОМПОЛІТИКИ УКРАЇНИ (56) SU 1151268 A, 23.04.1985 SU 695679 A, 05.11.1979 SU 1017366 A, 15.05.1983 SU 1065024 A, 07.01.1984 SU 1327931 A1, 07.08.1987 US 5584900 A, 17.12.1996 3 трудомісткість обслуговування, вимушують виконавця стикатися з агресивним середовищем. У основу винаходу поставлене завдання удосконалення пристрою для регенерації фільтру в зборі, в якому шляхом модифікації конструкції подачі миючого розчину і місткості забезпечується якість очищення фільтруючого матеріалу і продовження терміну служби фільтрів тонкого і грубого очищення. За рахунок цього підвищується ефективність роботи пристрою, усувається можливість розриву фільтруючого матеріалу і поліпшуються умови праці. Поставлене завдання досягається тим, що в на внутрішній поверхні місткості встановлені магніти покриті пастками забруднень, а сам пристрій забезпечений приводом кривошипного механізму, шток - форсункою з соплами. Запропонована конструкція забезпечує рівномірну подачу миючого розчину на поверхню фільтруючого матеріалу за рахунок поворотно - поступального переміщення штока - форсунки і розпилення миючого розчину соплами. Під дією відцентрової сили миючий розчин з частинками бруду з певним зусиллям прагне до внутрішньої поверхні місткості. Наявність магнітів і пасток забруднення дозволяє значно очистити миючий розчин, що пройшов через фільтр. Суть запропонованого винаходу пояснюється фігурою, на якій зображена схема пристрою очищення фільтрів в зборі, де: місткість 1; магніти 2; пастка забруднень 3; кришка 4; фільтр в зборі 5; фіксуючий пристрій 6; мотор 7; механічна передача 8; насос 9; трубопровід 10; трубопровід лінії нагнітання 11; запобіжний клапан 12; дросель 13; фільтр тонкого очищення 14; миючий розчин 15; фільтр грубого очищення 16; резервуар 17; кривошипний механізм 18; шток - форсунка 19; сопла 20; ротор 21. Пристрій очищення фільтрів в зборі має місткість 1 зі встановленими на її внутрішній поверхні магнітами 2 і пастками забруднень 3. Зверху місткість 1 закривається кришкою 4, а в нижній її частині встановлений ротор 21 з фіксуючим пристроєм 6 фільтр в зборі 5. 91430 4 Мотор 7 за допомогою механічної передачі 8 з'єднаний з ротором 21, кривошипним механізмом 18 і насосом 9. Кривошипний механізм 18 з'єднаний шток - форсункою 19, з розташованими в її верхній частині соплами 20. До насоса 9 підключені трубопровід 10 з фільтром тонкого очищення 14 трубопровід лінії нагнітання 11 із запобіжним клапаном 12 і дроселем 13. У резервуарі 17 знаходяться миючий розчин 15 і фільтр грубого очищення 16 сполучений з місткістю. Пристрій очищення фільтрів в зборі працює таким чином. Після зняття з об'єкту фільтру в зборі 5 його встановлюють на ротор 21 з шток - форсункою 19 і закріплюють від провертання фіксуючим пристроєм 6. Після цього місткість 1 герметично закривають кришкою 4 і запускають двигун 7, який за допомогою механічної передачі 8 приводить в дію насос 9, кривошипний механізм 18 і ротор 21 з фільтром в зборі 5.Чистий миючий розчин 15 після фільтру тонкого очищення 14 по трубопроводу 10 насосом 9 подається у фільтр в зборі 5 через трубопровід лінії нагнітання 11 подачі миючого розчину 15, запобіжний клапан 12, дросель 13, шток форсунку 19 і сопла 20. Шток - форсунка 19 з соплами 20 здійснює поворотно-поступальний рух усередині фільтру в зборі 5 за рахунок кривошипного механізму 18. Під дією відцентрової сили миючий розчин 15 витікає з фільтру в зборі 5 крізь пори або осередки елементів, захоплюючи за собою всі продукти, що осіли в ньому. З певною силою видалений миючий розчин потрапляє в пастку забруднень 3, де осідають частинки бруду. Металеві продукти зносу захоплюються магнітами 2. Відпрацьований розчин з продуктами очищення, що залишилися, з місткості 1 з попереднім очищенням фільтром грубого очищення 16 поступає в резервуар 17. У разі перевищення розрахункового тиску в трубопроводі лінії нагнітання 11 спрацьовує запобіжний клапан 12 і відбувається злив надлишку миючого розчину 15 в резервуар 17. Після закінчення процесу очищення зупиняють двигун 7, відкривають кришку 4, і звільняють фільтру в зборі 5 з фіксуючого пристрою 6. 5 Комп’ютерна верстка А. Крижанівський 91430 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
