Компенсатор коливань кров’яного тиску

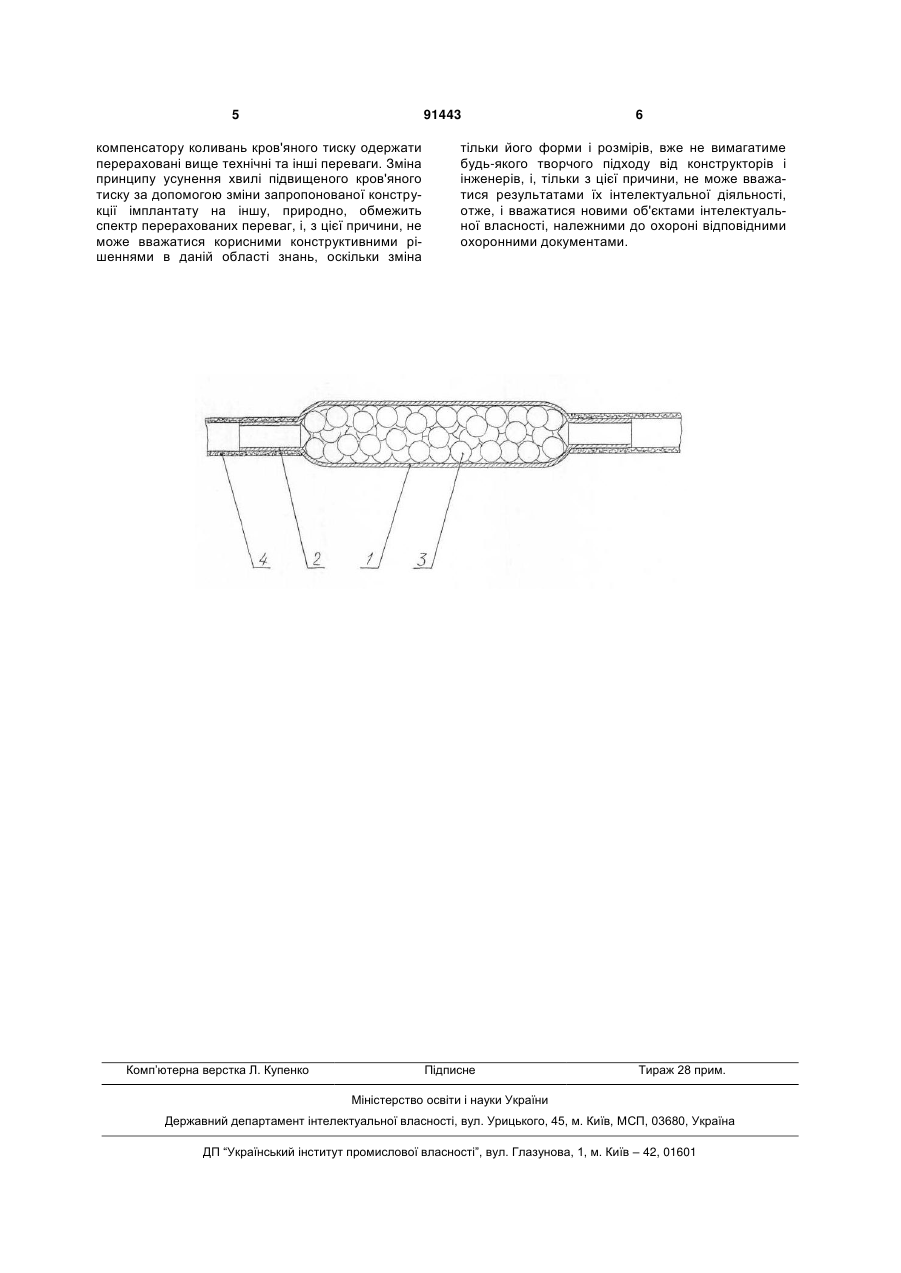

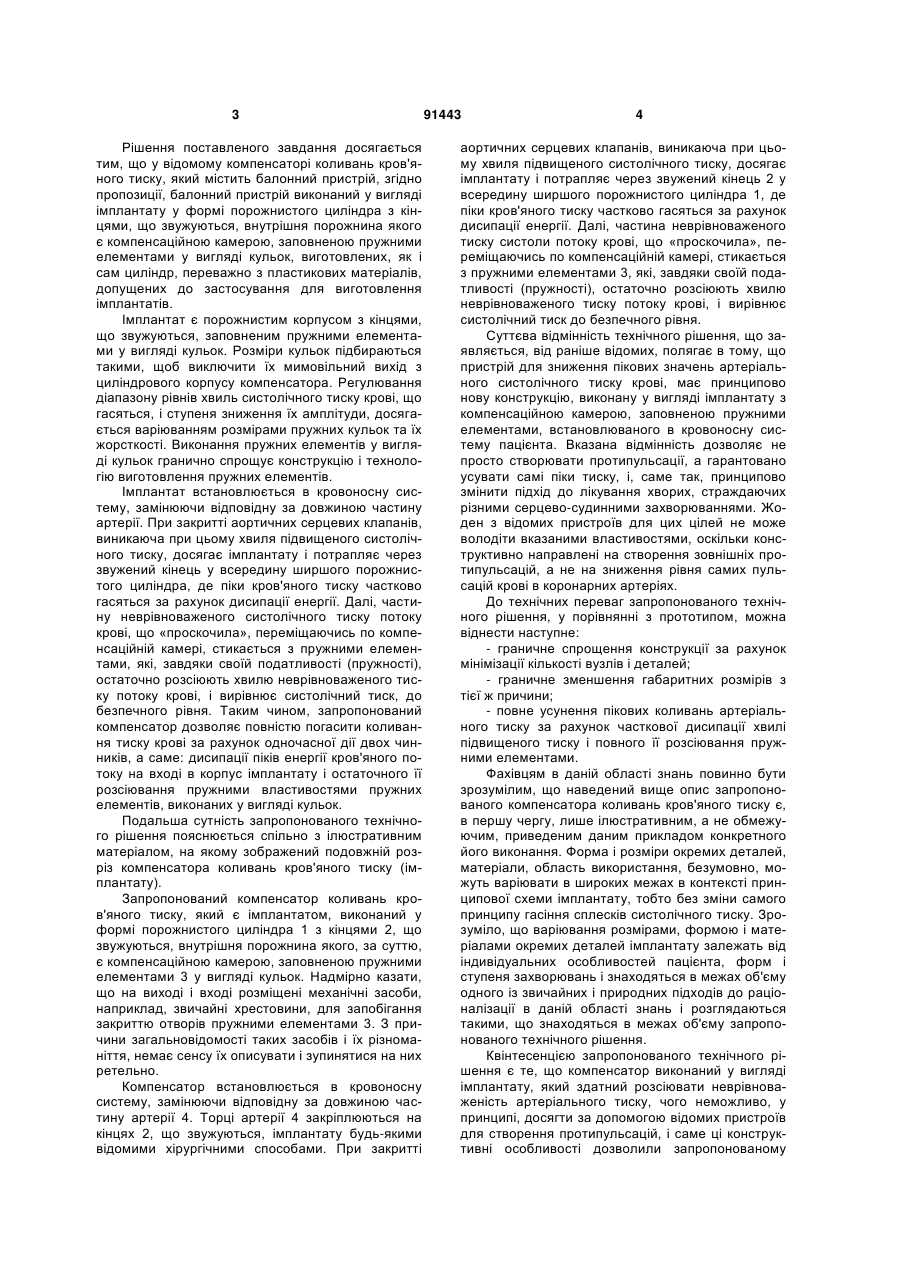

Компенсатор коливань кров'яного тиску, який містить балонний пристрій, який відрізняється тим, що балонний пристрій виконаний у вигляді імплантату у формі порожнистого циліндра з кінцями, що звужуються, внутрішня порожнина якого є компенсаційною камерою, заповненою пружними елементами у вигляді кульок, виготовлених, як і сам циліндр, переважно з пластикових матеріалів, допущених до застосування для виготовлення імплантатів. (19) (21) a200900197 (22) 12.01.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ІВАНЕНКО ВЯЧЕСЛАВ ІВАНОВИЧ (73) ІВАНЕНКО ВЯЧЕСЛАВ ІВАНОВИЧ (56) UA 83285 C2, 25.06.2008; весь документ UA 24312 U, 25.06.2007; весь документ SU 1304818 A1, 23.04.1987; весь документ RU 10547 U1, 16.08.1999; весь документ US 4753226 A, 28.06.1988; весь документ 3 Рішення поставленого завдання досягається тим, що у відомому компенсаторі коливань кров'яного тиску, який містить балонний пристрій, згідно пропозиції, балонний пристрій виконаний у вигляді імплантату у формі порожнистого циліндра з кінцями, що звужуються, внутрішня порожнина якого є компенсаційною камерою, заповненою пружними елементами у вигляді кульок, виготовлених, як і сам циліндр, переважно з пластикових матеріалів, допущених до застосування для виготовлення імплантатів. Імплантат є порожнистим корпусом з кінцями, що звужуються, заповненим пружними елементами у вигляді кульок. Розміри кульок підбираються такими, щоб виключити їх мимовільний вихід з циліндрового корпусу компенсатора. Регулювання діапазону рівнів хвиль систолічного тиску крові, що гасяться, і ступеня зниження їх амплітуди, досягається варіюванням розмірами пружних кульок та їх жорсткості. Виконання пружних елементів у вигляді кульок гранично спрощує конструкцію і технологію виготовлення пружних елементів. Імплантат встановлюється в кровоносну систему, замінюючи відповідну за довжиною частину артерії. При закритті аортичних серцевих клапанів, виникаюча при цьому хвиля підвищеного систолічного тиску, досягає імплантату і потрапляє через звужений кінець у всередину ширшого порожнистого циліндра, де піки кров'яного тиску частково гасяться за рахунок дисипації енергії. Далі, частину неврівноваженого систолічного тиску потоку крові, що «проскочила», переміщаючись по компенсаційній камері, стикається з пружними елементами, які, завдяки своїй податливості (пружності), остаточно розсіюють хвилю неврівноваженого тиску потоку крові, і вирівнює систолічний тиск, до безпечного рівня. Таким чином, запропонований компенсатор дозволяє повністю погасити коливання тиску крові за рахунок одночасної дії двох чинників, а саме: дисипації піків енергії кров'яного потоку на вході в корпус імплантату і остаточного її розсіювання пружними властивостями пружних елементів, виконаних у вигляді кульок. Подальша сутність запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображений подовжній розріз компенсатора коливань кров'яного тиску (імплантату). Запропонований компенсатор коливань кров'яного тиску, який є імплантатом, виконаний у формі порожнистого циліндра 1 з кінцями 2, що звужуються, внутрішня порожнина якого, за суттю, є компенсаційною камерою, заповненою пружними елементами 3 у вигляді кульок. Надмірно казати, що на виході і вході розміщені механічні засоби, наприклад, звичайні хрестовини, для запобігання закриттю отворів пружними елементами 3. З причини загальновідомості таких засобів і їх різноманіття, немає сенсу їх описувати і зупинятися на них ретельно. Компенсатор встановлюється в кровоносну систему, замінюючи відповідну за довжиною частину артерії 4. Торці артерії 4 закріплюються на кінцях 2, що звужуються, імплантату будь-якими відомими хірургічними способами. При закритті 91443 4 аортичних серцевих клапанів, виникаюча при цьому хвиля підвищеного систолічного тиску, досягає імплантату і потрапляє через звужений кінець 2 у всередину ширшого порожнистого циліндра 1, де піки кров'яного тиску частково гасяться за рахунок дисипації енергії. Далі, частина неврівноваженого тиску систоли потоку крові, що «проскочила», переміщаючись по компенсаційній камері, стикається з пружними елементами 3, які, завдяки своїй податливості (пружності), остаточно розсіюють хвилю неврівноваженого тиску потоку крові, і вирівнює систолічний тиск до безпечного рівня. Суттєва відмінність технічного рішення, що заявляється, від раніше відомих, полягає в тому, що пристрій для зниження пікових значень артеріального систолічного тиску крові, має принципово нову конструкцію, виконану у вигляді імплантату з компенсаційною камерою, заповненою пружними елементами, встановлюваного в кровоносну систему пацієнта. Вказана відмінність дозволяє не просто створювати протипульсації, а гарантовано усувати самі піки тиску, і, саме так, принципово змінити підхід до лікування хворих, страждаючих різними серцево-судинними захворюваннями. Жоден з відомих пристроїв для цих цілей не може володіти вказаними властивостями, оскільки конструктивно направлені на створення зовнішніх протипульсацій, а не на зниження рівня самих пульсацій крові в коронарних артеріях. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - граничне спрощення конструкції за рахунок мінімізації кількості вузлів і деталей; - граничне зменшення габаритних розмірів з тієї ж причини; - повне усунення пікових коливань артеріального тиску за рахунок часткової дисипації хвилі підвищеного тиску і повного її розсіювання пружними елементами. Фахівцям в даній області знань повинно бути зрозумілим, що наведений вище опис запропонованого компенсатора коливань кров'яного тиску є, в першу чергу, лише ілюстративним, а не обмежуючим, приведеним даним прикладом конкретного його виконання. Форма і розміри окремих деталей, матеріали, область використання, безумовно, можуть варіювати в широких межах в контексті принципової схеми імплантату, тобто без зміни самого принципу гасіння сплесків систолічного тиску. Зрозуміло, що варіювання розмірами, формою і матеріалами окремих деталей імплантату залежать від індивідуальних особливостей пацієнта, форм і ступеня захворювань і знаходяться в межах об'єму одного із звичайних і природних підходів до раціоналізації в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що компенсатор виконаний у вигляді імплантату, який здатний розсіювати неврівноваженість артеріального тиску, чого неможливо, у принципі, досягти за допомогою відомих пристроїв для створення протипульсацій, і саме ці конструктивні особливості дозволили запропонованому 5 91443 компенсатору коливань кров'яного тиску одержати перераховані вище технічні та інші переваги. Зміна принципу усунення хвилі підвищеного кров'яного тиску за допомогою зміни запропонованої конструкції імплантату на іншу, природно, обмежить спектр перерахованих переваг, і, з цієї причини, не може вважатися корисними конструктивними рішеннями в даній області знань, оскільки зміна Комп’ютерна верстка Л. Купенко 6 тільки його форми і розмірів, вже не вимагатиме будь-якого творчого підходу від конструкторів і інженерів, і, тільки з цієї причини, не може вважатися результатами їх інтелектуальної діяльності, отже, і вважатися новими об'єктами інтелектуальної власності, належними до охороні відповідними охоронними документами. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
