Консерваційна олива

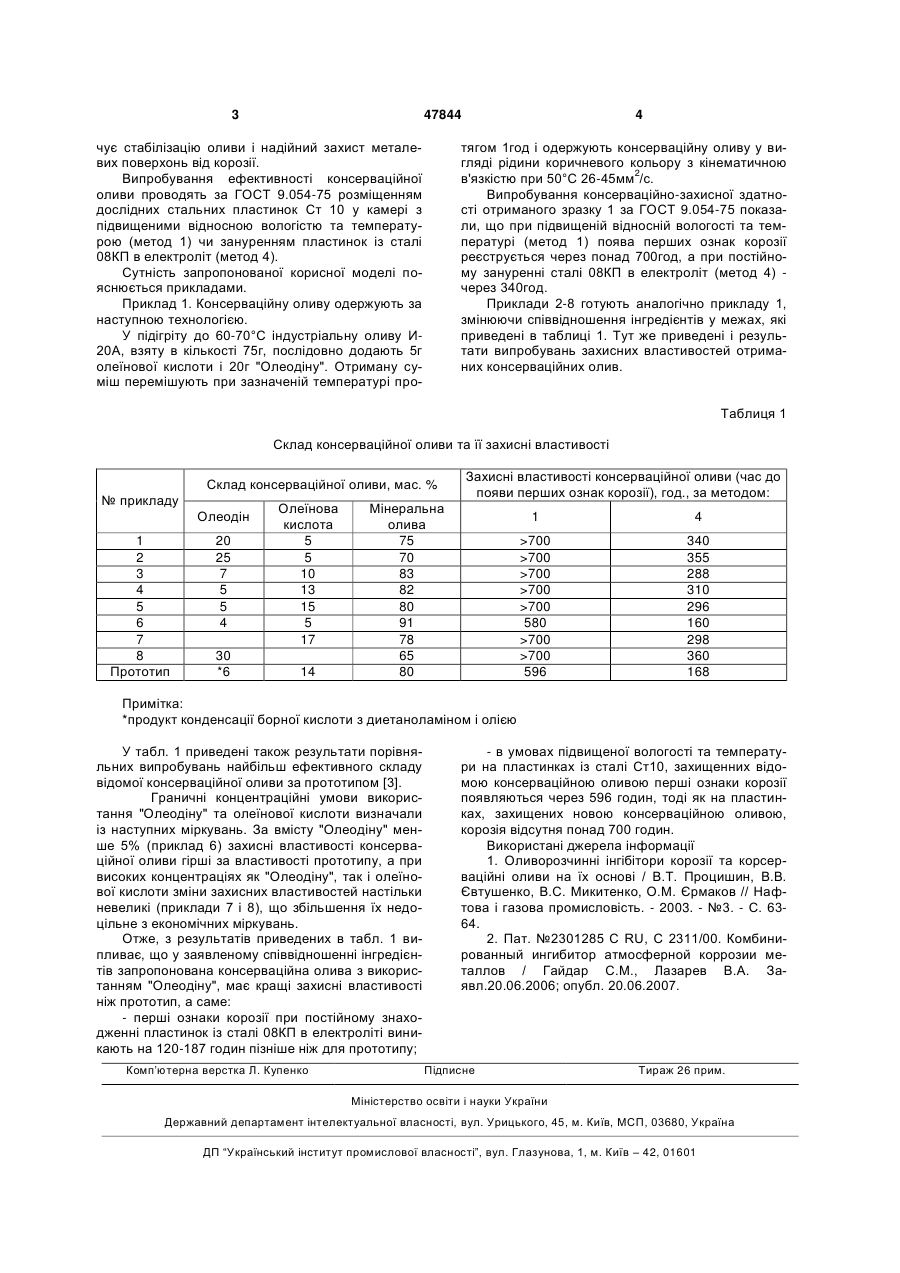

Консерваційна олива, що містить мінеральну оливу, продукт конденсації етаноламіну з олією та олеїнову кислоту, яка відрізняється тим, що як 3 47844 чує стабілізацію оливи і надійний захист металевих поверхонь від корозії. Випробування ефективності консерваційної оливи проводять за ГОСТ 9.054-75 розміщенням дослідних стальних пластинок Ст 10 у камері з підвищеними відносною вологістю та температурою (метод 1) чи зануренням пластинок із сталі 08КП в електроліт (метод 4). Сутність запропонованої корисної моделі пояснюється прикладами. Приклад 1. Консерваційну оливу одержують за наступною технологією. У підігріту до 60-70°С індустріальну оливу И20А, взяту в кількості 75г, послідовно додають 5г олеїнової кислоти і 20г "Олеодіну". Отриману суміш перемішують при зазначеній температурі про 4 тягом 1год і одержують консерваційну оливу у вигляді рідини коричневого кольору з кінематичною в'язкістю при 50°С 26-45мм2/с. Випробування консерваційно-захисної здатності отриманого зразку 1 за ГОСТ 9.054-75 показали, що при підвищеній відносній вологості та температурі (метод 1) поява перших ознак корозії реєструється через понад 700год, а при постійному зануренні сталі 08КП в електроліт (метод 4) через 340год. Приклади 2-8 готують аналогічно прикладу 1, змінюючи співвідношення інгредієнтів у межах, які приведені в таблиці 1. Тут же приведені і результати випробувань захисних властивостей отриманих консерваційних олив. Таблиця 1 Склад консерваційної оливи та її захисні властивості Склад консерваційної оливи, мас. % № прикладу Олеодін 1 2 3 4 5 6 7 8 Прототип 20 25 7 5 5 4 30 *6 Олеїнова кислота 5 5 10 13 15 5 17 14 Захисні властивості консерваційної оливи (час до появи перших ознак корозії), год., за методом: Мінеральна олива 75 70 83 82 80 91 78 65 80 1 4 >700 >700 >700 >700 >700 580 >700 >700 596 340 355 288 310 296 160 298 360 168 Примітка: *продукт конденсації борної кислоти з диетаноламіном і олією У табл. 1 приведені також результати порівняльних випробувань найбільш ефективного складу відомої консерваційної оливи за прототипом [3]. Граничні концентраційні умови використання "Олеодіну" та олеїнової кислоти визначали із наступних міркувань. За вмісту "Олеодіну" менше 5% (приклад 6) захисні властивості консерваційної оливи гірші за властивості прототипу, а при високих концентраціях як "Олеодіну", так і олеїнової кислоти зміни захисних властивостей настільки невеликі (приклади 7 і 8), що збільшення їх недоцільне з економічних міркувань. Отже, з результатів приведених в табл. 1 випливає, що у заявленому співвідношенні інгредієнтів запропонована консерваційна олива з використанням "Олеодіну", має кращі захисні властивості ніж прототип, а саме: - перші ознаки корозії при постійному знаходженні пластинок із сталі 08КП в електроліті виникають на 120-187 годин пізніше ніж для прототипу; Комп’ютерна верстка Л. Купенко - в умовах підвищеної вологості та температури на пластинках із сталі Ст10, захищенних відомою консерваційною оливою перші ознаки корозії появляються через 596 годин, тоді як на пластинках, захищених новою консерваційною оливою, корозія відсутня понад 700 годин. Використані джерела інформації 1. Оливорозчинні інгібітори корозії та корсерваційні оливи на їх основі / В.Т. Процишин, В.В. Євтушенко, B.C. Микитенко, О.М. Єрмаков // Нафтова і газова промисловість. - 2003. - №3. - С. 6364. 2. Пат. №2301285 С RU, С 2311/00. Комбинированный ингибитор атмосферной коррозии металлов / Гайдар С.М., Лазарев В.А. Заявл.20.06.2006; опубл. 20.06.2007. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
