Пристрій для електрогідроімпульсного дроблення металургійного кремнію
Номер патенту: 91615
Опубліковано: 10.08.2010
Автори: Голень Юрій Володимирович, Петрик Адольф Гаврилович, Муштатний Григорій Павлович, Жекул Людмила Олександрівна, Морев Геннадій Миколайович, Різун Анатолій Романович, Денисюк Тетяна Дмитрівна
Формула / Реферат

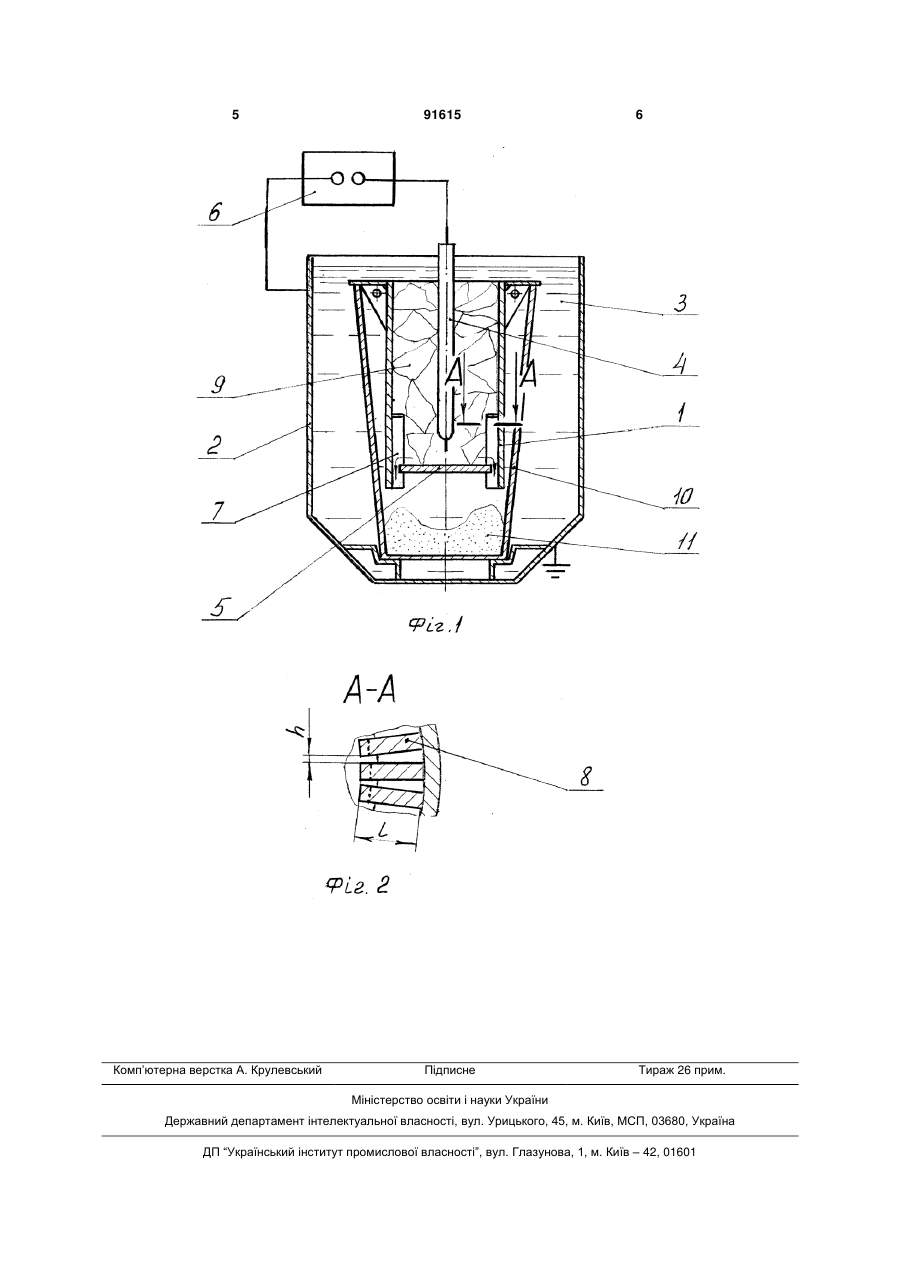

Пристрій для електрогідроімпульсного дроблення металургійного кремнію, що містить технологічну ємність, заповнену рідиною, в якій розміщено циліндричну розрядну камеру з позитивним та негативним, яким є днище розрядної камери, електродами, які з'єднані з генератором імпульсних струмів, і класифікатором, що виконаний у вигляді встановлених із зазором відносно одна одної вертикальних пластин, який відрізняється тим, що пластини класифікатора розташовані радіально і одним бічним торцем закріплені на внутрішній бічній поверхні розрядної камери, а другий бічний торець пластин розміщений всередині вертикального паза, що виконаний у днищі розрядної камери, при цьому у пластинах класифікатора виконані горизонтальні пази, в яких розміщена опорна поверхня днища розрядної камери, а мінімальна відстань між пластинами класифікатора і довжина пластини
зв'язані співвідношенням
.
Текст

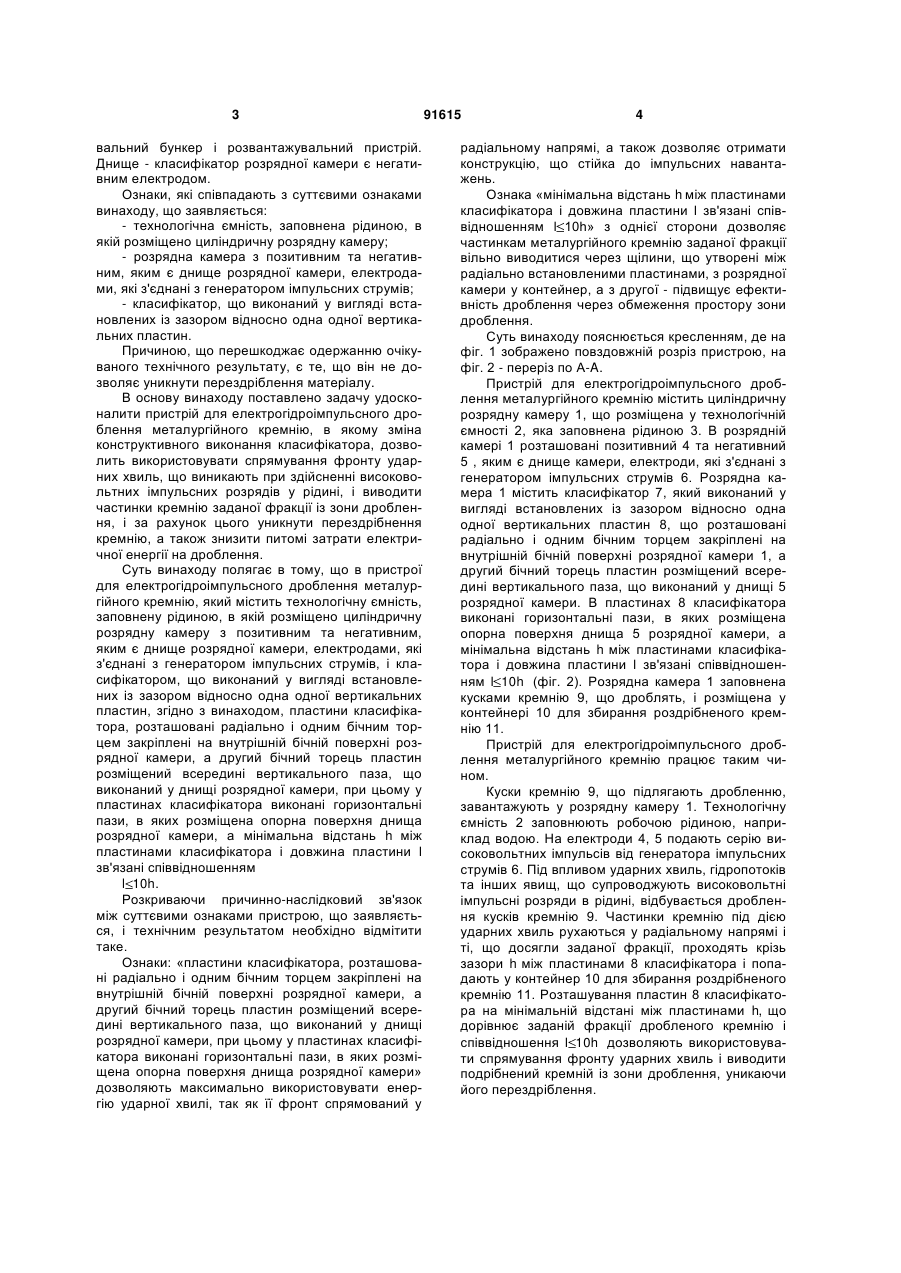

Пристрій для електрогідроімпульсного дроблення металургійного кремнію, що містить техно 3 вальний бункер і розвантажувальний пристрій. Днище - класифікатор розрядної камери є негативним електродом. Ознаки, які співпадають з суттєвими ознаками винаходу, що заявляється: - технологічна ємність, заповнена рідиною, в якій розміщено циліндричну розрядну камеру; - розрядна камера з позитивним та негативним, яким є днище розрядної камери, електродами, які з'єднані з генератором імпульсних струмів; - класифікатор, що виконаний у вигляді встановлених із зазором відносно одна одної вертикальних пластин. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що він не дозволяє уникнути перездріблення матеріалу. В основу винаходу поставлено задачу удосконалити пристрій для електрогідроімпульсного дроблення металургійного кремнію, в якому зміна конструктивного виконання класифікатора, дозволить використовувати спрямування фронту ударних хвиль, що виникають при здійсненні високовольтних імпульсних розрядів у рідині, і виводити частинки кремнію заданої фракції із зони дроблення, і за рахунок цього уникнути перездрібнення кремнію, а також знизити питомі затрати електричної енергії на дроблення. Суть винаходу полягає в тому, що в пристрої для електрогідроімпульсного дроблення металургійного кремнію, який містить технологічну ємність, заповнену рідиною, в якій розміщено циліндричну розрядну камеру з позитивним та негативним, яким є днище розрядної камери, електродами, які з'єднані з генератором імпульсних струмів, і класифікатором, що виконаний у вигляді встановлених із зазором відносно одна одної вертикальних пластин, згідно з винаходом, пластини класифікатора, розташовані радіально і одним бічним торцем закріплені на внутрішній бічній поверхні розрядної камери, а другий бічний торець пластин розміщений всередині вертикального паза, що виконаний у днищі розрядної камери, при цьому у пластинах класифікатора виконані горизонтальні пази, в яких розміщена опорна поверхня днища розрядної камери, а мінімальна відстань h між пластинами класифікатора і довжина пластини l зв'язані співвідношенням l 10h. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками пристрою, що заявляється, і технічним результатом необхідно відмітити таке. Ознаки: «пластини класифікатора, розташовані радіально і одним бічним торцем закріплені на внутрішній бічній поверхні розрядної камери, а другий бічний торець пластин розміщений всередині вертикального паза, що виконаний у днищі розрядної камери, при цьому у пластинах класифікатора виконані горизонтальні пази, в яких розміщена опорна поверхня днища розрядної камери» дозволяють максимально використовувати енергію ударної хвилі, так як її фронт спрямований у 91615 4 радіальному напрямі, а також дозволяє отримати конструкцію, що стійка до імпульсних навантажень. Ознака «мінімальна відстань h між пластинами класифікатора і довжина пластини l зв'язані співвідношенням l 10h» з однієї сторони дозволяє частинкам металургійного кремнію заданої фракції вільно виводитися через щілини, що утворені між радіально встановленими пластинами, з розрядної камери у контейнер, а з другої - підвищує ефективність дроблення через обмеження простору зони дроблення. Суть винаходу пояснюється кресленням, де на фіг. 1 зображено повздовжній розріз пристрою, на фіг. 2 - переріз по A-A. Пристрій для електрогідроімпульсного дроблення металургійного кремнію містить циліндричну розрядну камеру 1, що розміщена у технологічній ємності 2, яка заповнена рідиною 3. В розрядній камері 1 розташовані позитивний 4 та негативний 5 , яким є днище камери, електроди, які з'єднані з генератором імпульсних струмів 6. Розрядна камера 1 містить класифікатор 7, який виконаний у вигляді встановлених із зазором відносно одна одної вертикальних пластин 8, що розташовані радіально і одним бічним торцем закріплені на внутрішній бічній поверхні розрядної камери 1, а другий бічний торець пластин розміщений всередині вертикального паза, що виконаний у днищі 5 розрядної камери. В пластинах 8 класифікатора виконані горизонтальні пази, в яких розміщена опорна поверхня днища 5 розрядної камери, а мінімальна відстань h між пластинами класифікатора і довжина пластини l зв'язані співвідношенням l 10h (фіг. 2). Розрядна камера 1 заповнена кусками кремнію 9, що дроблять, і розміщена у контейнері 10 для збирання роздрібненого кремнію 11. Пристрій для електрогідроімпульсного дроблення металургійного кремнію працює таким чином. Куски кремнію 9, що підлягають дробленню, завантажують у розрядну камеру 1. Технологічну ємність 2 заповнюють робочою рідиною, наприклад водою. На електроди 4, 5 подають серію високовольтних імпульсів від генератора імпульсних струмів 6. Під впливом ударних хвиль, гідропотоків та інших явищ, що супроводжують високовольтні імпульсні розряди в рідині, відбувається дроблення кусків кремнію 9. Частинки кремнію під дією ударних хвиль рухаються у радіальному напрямі і ті, що досягли заданої фракції, проходять крізь зазори h між пластинами 8 класифікатора і попадають у контейнер 10 для збирання роздрібненого кремнію 11. Розташування пластин 8 класифікатора на мінімальній відстані між пластинами h, що дорівнює заданій фракції дробленого кремнію і співвідношення l 10h дозволяють використовувати спрямування фронту ударних хвиль і виводити подрібнений кремній із зони дроблення, уникаючи його перездріблення. 5 Комп’ютерна верстка А. Крулевський 91615 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electrohydropulse crushing metallurgical silicon
Автори англійськоюMushtatnyi Hryhorii Pavlovych, Rizun Anatolii Romanovych, Holen Yurii Volodymyrovych, Morev Hennadii Mykolaiovych, Denysiuk Tetiana Dmytrivna, Zhekul Liudmyla Oleksandrivna, Petryk Adolf Havrylovych
Назва патенту російськоюУстройство для электрогидроимпульсного дробления металлургического кремния
Автори російськоюМуштатный Григорий Павлович, Ризун Анатолий Романович, Голень Юрий Владимирович, Морев Геннадий Николаевич, Денисюк Татьяна Дмитриевна, Жекул Людмила Александровна, Петрик Адольф Гаврилович
МПК / Мітки
МПК: B02C 19/18
Мітки: металургійного, кремнію, пристрій, електрогідроімпульсного, дроблення
