Автономний кондиціонер

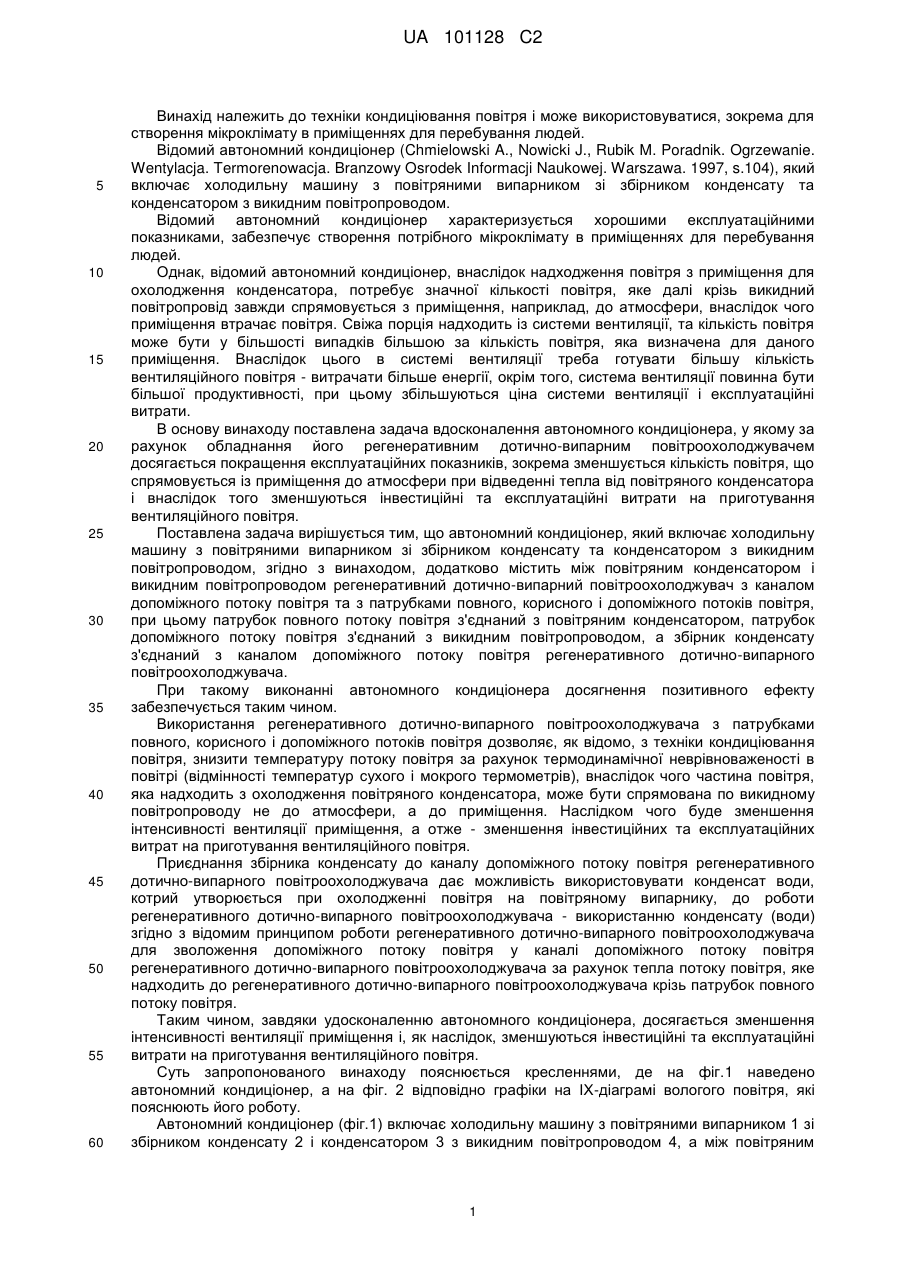

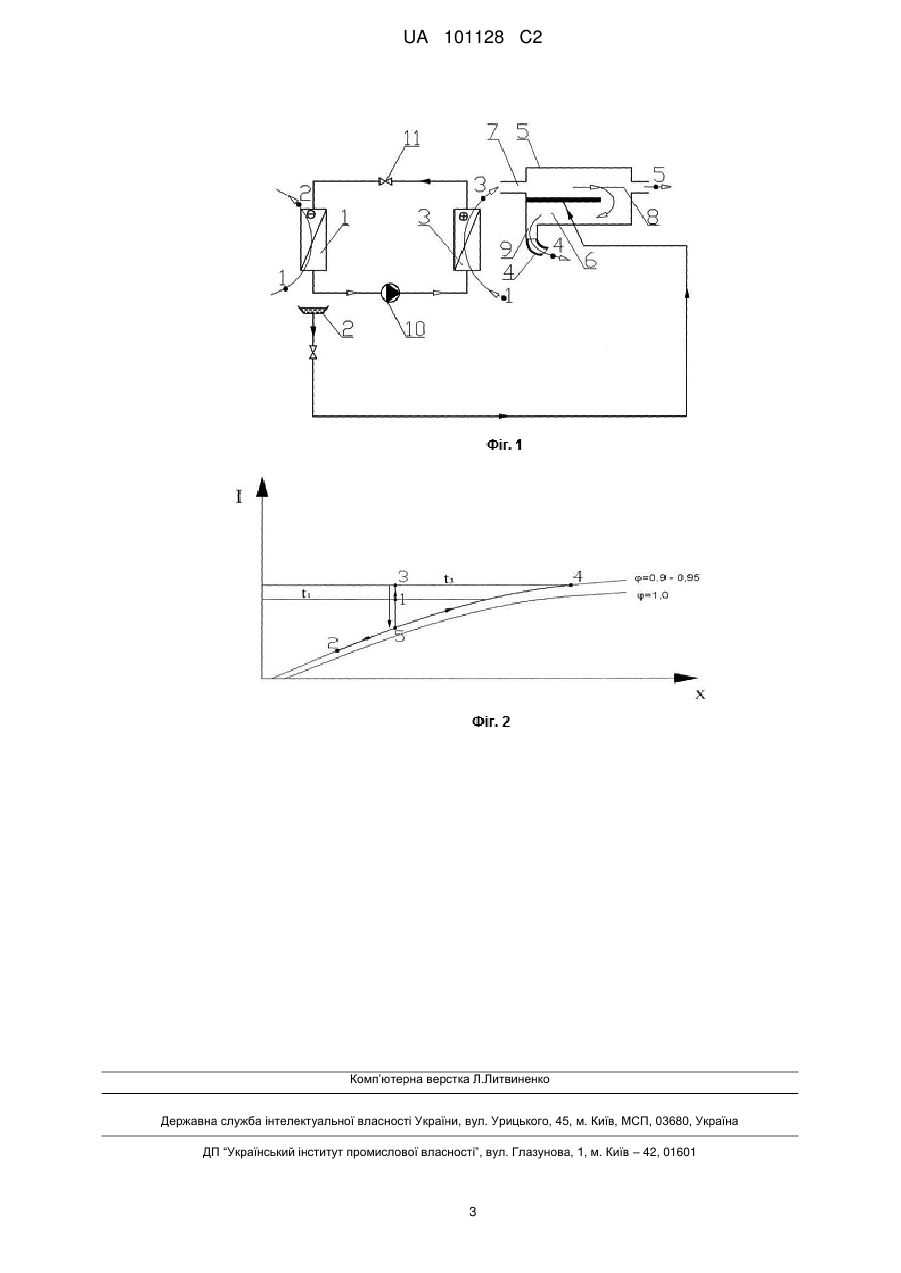

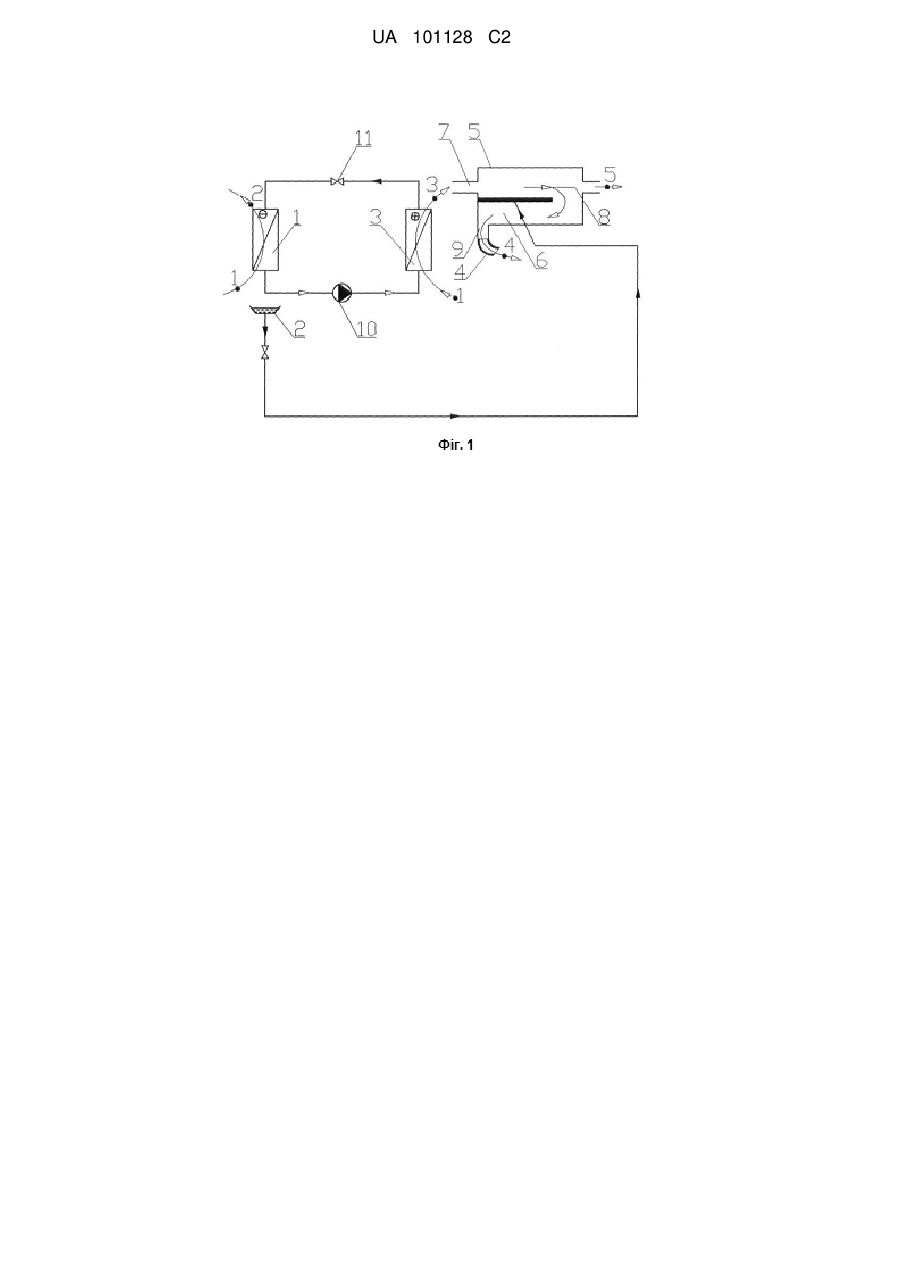

Реферат: Винахід належить до кондиціювання повітря. Автономний кондиціонер містить холодильну машину з повітряними випарником зі збірником конденсату і конденсатором з викидним повітропроводом. До останнього приєднаний патрубок повного потоку повітря регенеративного дотично-випарного повітроохолоджувача, вода до якого подається зі збірника конденсату. Патрубок допоміжного потоку повітря приєднаний до викидного повітропроводу, а патрубок корисного охолодженого потоку повертає його у приміщення. Охолодження повітря у приміщенні здійснюється як повітряним випарником холодильної машини, так і корисним потоком з дотично-випарного повітроохолоджувача. Винахід сприяє зменшенню притоку вентиляційного повітря у приміщення і зменшенню експлуатаційних витрат. UA 101128 C2 (12) UA 101128 C2 UA 101128 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки кондиціювання повітря і може використовуватися, зокрема для створення мікроклімату в приміщеннях для перебування людей. Відомий автономний кондиціонер (Chmielowski A., Nowicki J., Rubik M. Poradnik. Ogrzewanie. Wentylacja. Termorenowacja. Branzowy Osrodek Informacji Naukowej. Warszawa. 1997, s.104), який включає холодильну машину з повітряними випарником зі збірником конденсату та конденсатором з викидним повітропроводом. Відомий автономний кондиціонер характеризується хорошими експлуатаційними показниками, забезпечує створення потрібного мікроклімату в приміщеннях для перебування людей. Однак, відомий автономний кондиціонер, внаслідок надходження повітря з приміщення для охолодження конденсатора, потребує значної кількості повітря, яке далі крізь викидний повітропровід завжди спрямовується з приміщення, наприклад, до атмосфери, внаслідок чого приміщення втрачає повітря. Свіжа порція надходить із системи вентиляції, та кількість повітря може бути у більшості випадків більшою за кількість повітря, яка визначена для даного приміщення. Внаслідок цього в системі вентиляції треба готувати більшу кількість вентиляційного повітря - витрачати більше енергії, окрім того, система вентиляції повинна бути більшої продуктивності, при цьому збільшуються ціна системи вентиляції і експлуатаційні витрати. В основу винаходу поставлена задача вдосконалення автономного кондиціонера, у якому за рахунок обладнання його регенеративним дотично-випарним повітроохолоджувачем досягається покращення експлуатаційних показників, зокрема зменшується кількість повітря, що спрямовується із приміщення до атмосфери при відведенні тепла від повітряного конденсатора і внаслідок того зменшуються інвестиційні та експлуатаційні витрати на приготування вентиляційного повітря. Поставлена задача вирішується тим, що автономний кондиціонер, який включає холодильну машину з повітряними випарником зі збірником конденсату та конденсатором з викидним повітропроводом, згідно з винаходом, додатково містить між повітряним конденсатором і викидним повітропроводом регенеративний дотично-випарний повітроохолоджувач з каналом допоміжного потоку повітря та з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок повного потоку повітря з'єднаний з повітряним конденсатором, патрубок допоміжного потоку повітря з'єднаний з викидним повітропроводом, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача. При такому виконанні автономного кондиціонера досягнення позитивного ефекту забезпечується таким чином. Використання регенеративного дотично-випарного повітроохолоджувача з патрубками повного, корисного і допоміжного потоків повітря дозволяє, як відомо, з техніки кондиціювання повітря, знизити температуру потоку повітря за рахунок термодинамічної неврівноваженості в повітрі (відмінності температур сухого і мокрого термометрів), внаслідок чого частина повітря, яка надходить з охолодження повітряного конденсатора, може бути спрямована по викидному повітропроводу не до атмосфери, а до приміщення. Наслідком чого буде зменшення інтенсивності вентиляції приміщення, а отже - зменшення інвестиційних та експлуатаційних витрат на приготування вентиляційного повітря. Приєднання збірника конденсату до каналу допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача дає можливість використовувати конденсат води, котрий утворюється при охолодженні повітря на повітряному випарнику, до роботи регенеративного дотично-випарного повітроохолоджувача - використанню конденсату (води) згідно з відомим принципом роботи регенеративного дотично-випарного повітроохолоджувача для зволоження допоміжного потоку повітря у каналі допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача за рахунок тепла потоку повітря, яке надходить до регенеративного дотично-випарного повітроохолоджувача крізь патрубок повного потоку повітря. Таким чином, завдяки удосконаленню автономного кондиціонера, досягається зменшення інтенсивності вентиляції приміщення і, як наслідок, зменшуються інвестиційні та експлуатаційні витрати на приготування вентиляційного повітря. Суть запропонованого винаходу пояснюється кресленнями, де на фіг.1 наведено автономний кондиціонер, а на фіг. 2 відповідно графіки на ІХ-діаграмі вологого повітря, які пояснюють його роботу. Автономний кондиціонер (фіг.1) включає холодильну машину з повітряними випарником 1 зі збірником конденсату 2 і конденсатором 3 з викидним повітропроводом 4, а між повітряним 1 UA 101128 C2 5 10 15 20 25 30 35 конденсатором 3 і викидним повітропроводом 4 міститься регенеративний дотично-випарний повітроохолоджувач 5 з каналом допоміжного потоку повітря 6 та з патрубками повного 7, корисного 8 і допоміжного 9 потоків повітря. Патрубок повного потоку повітря 7 з'єднаний з повітряним конденсатором 3, патрубок допоміжного потоку повітря 9 з'єднаний з викидним повітропроводом 4, а збірник конденсату 2 з'єднаний з каналом допоміжного потоку повітря б регенеративного дотично-випарного повітроохолоджувача 5. До складу холодильної машини з повітряними випарником 1 і конденсатором 3 входять компресор 10 і регулюючий вентиль 11, які є відомими складовими холодильних машин і їх робота не розглядається. Автономний кондиціонер працює таким чином. Потік струменя повітря з приміщення (фіг. 1) за допомогою вентилятора (на фіг. 1 не показано) станом пункту 1 (фіг. 2 і фіг. 1, пункти стану повітря 1-5 на фіг. 2 відповідають пунктам стану повітря 1-5 на фіг. 1) всмоктується до повітряного випарника 1 (фіг. 1), де охолоджується і далі спрямовується до приміщення для підтримання відповідного мікроклімату. Внаслідок охолодження повітря на повітряному випарнику 1 до температур, менших від температури точки роси, з повітря випадає конденсат, котрий накопичується у збірнику конденсату 2. З приміщення за допомогою вентилятора (на фіг. 1 не показано) всмоктується до повітряного конденсатора 3 другий струмінь повітря для відведення тепла від повітряного конденсатора згідно з відомим принципом роботи холодильної машини. Далі за допомогою того самого вентилятора (на фіг. 1 не показано) потік нагрітого повітря (фіг. 2, станом пункту 3) спрямовується від повітряного конденсатора 3 (фіг. 1) крізь патрубок повного потоку повітря 7 до регенеративного дотичновипарного повітроохолоджувача 5. Де згідно з принципом роботи регенеративного дотичновипарного повітроохолоджувача 5 розділяється на дві частини: допоміжний струмінь повітря і корисний охолоджений струмінь повітря. Допоміжний потік насичується вологою (фіг. 2, процес 5-4) у каналі допоміжного потоку повітря 6 (фіг. 1) за рахунок теплоти потоку повітря, яке надходить від повітряного конденсатора 3, і крізь патрубок допоміжного потоку повітря 9 і крізь викидний повітропровід 4 викидається до атмосфери. Корисний потік повітря, охолоджений в регенеративному дотично-випарному повітроохолоджувачі 5 (на фіг. 2, процес 3-5), крізь патрубок корисного потоку повітря 8 спрямовується знову до приміщення. Конденсат, котрий накопичується у збірнику конденсату 2 (фіг. 1) при роботі автономного кондиціонера, спрямовується до каналу допоміжного потоку повітря 6 регенеративного дотичновипарного повітроохолоджувача 5, де згідно з відомим принципом роботи регенеративного дотично-випарного повітроохолоджувача і використовується для провадження процесів обміну тепла і маси, внаслідок котрих і відбуваються процеси зміни стану повітря - процеси 5-4 і 3-5 (фіг. 2). Таким чином, запропонований автономний кондиціонер дозволяє зменшити інтенсивність вентиляції в приміщенні, і як наслідок - інвестиційні та експлуатаційні витрати на приготування вентиляційного повітря. ФОРМУЛА ВИНАХОДУ 40 45 Автономний кондиціонер, який включає холодильну машину з повітряними випарником зі збірником конденсату та конденсатором з викидним повітропроводом, який відрізняється тим, що додатково містить між повітряним конденсатором і викидним повітропроводом регенеративний дотично-випарний повітроохолоджувач з каналом допоміжного потоку повітря та з патрубками повного, корисного і допоміжного потоків повітря, при цьому патрубок повного потоку повітря з'єднаний з повітряним конденсатором, патрубок допоміжного потоку повітря з'єднаний з викидним повітропроводом, а збірник конденсату з'єднаний з каналом допоміжного потоку повітря регенеративного дотично-випарного повітроохолоджувача. 2 UA 101128 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
