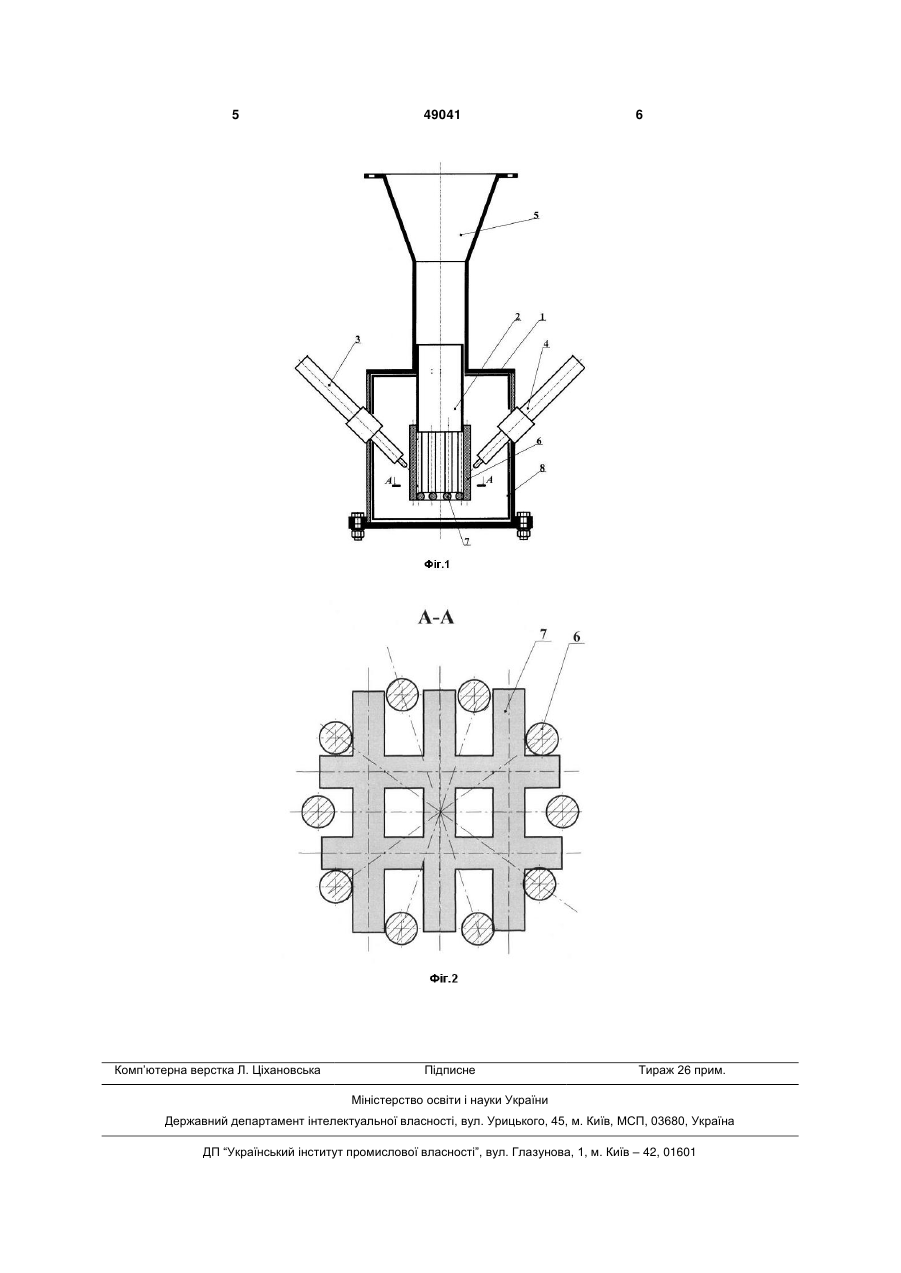

Пристрій для електрогідроімпульсного дроблення металургійного кремнію, що містить заповнену рідиною циліндричну розрядну камеру з розміщеними в ній класифікатором, що є негативним електродом, і позитивними електродами, які з'єднані з генератором імпульсних струмів, та розташований зверху на камері завантажувальний бункер, який відрізняється тим, що класифікатор виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном є решітка, причому позитивні електроди встановлені зовні класифікатора на відстані робочого проміжку від нього, а внутрішня поверхня розрядної камери має неметалеве покриття, наприклад з поліуретану.

Текст

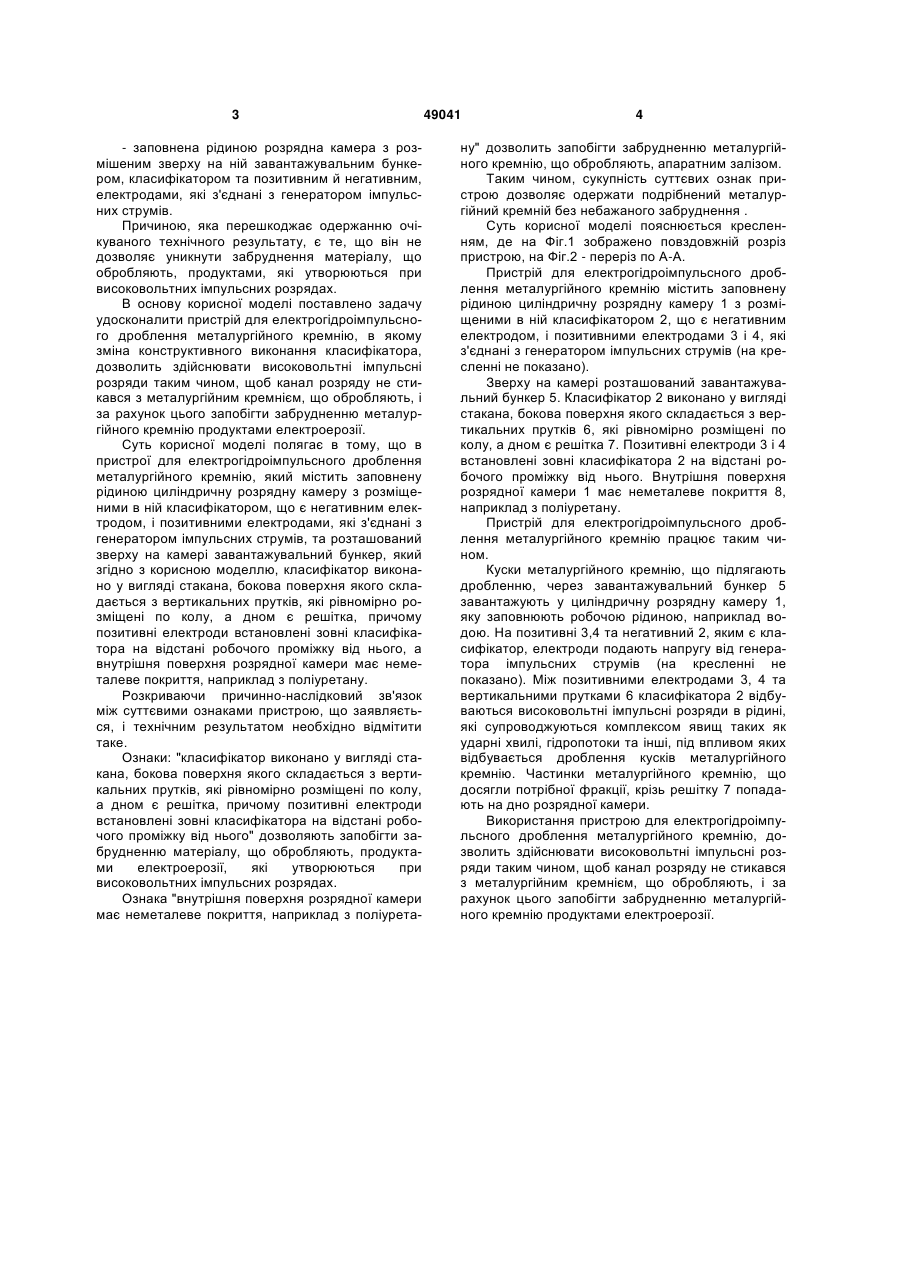

Пристрій для електрогідроімпульсного дроблення металургійного кремнію, що містить запов 3 - заповнена рідиною розрядна камера з розмішеним зверху на ній завантажувальним бункером, класифікатором та позитивним й негативним, електродами, які з'єднані з генератором імпульсних струмів. Причиною, яка перешкоджає одержанню очікуваного технічного результату, є те, що він не дозволяє уникнути забруднення матеріалу, що обробляють, продуктами, які утворюються при високовольтних імпульсних розрядах. В основу корисної моделі поставлено задачу удосконалити пристрій для електрогідроімпульсного дроблення металургійного кремнію, в якому зміна конструктивного виконання класифікатора, дозволить здійснювати високовольтні імпульсні розряди таким чином, щоб канал розряду не стикався з металургійним кремнієм, що обробляють, і за рахунок цього запобігти забрудненню металургійного кремнію продуктами електроерозії. Суть корисної моделі полягає в тому, що в пристрої для електрогідроімпульсного дроблення металургійного кремнію, який містить заповнену рідиною циліндричну розрядну камеру з розміщеними в ній класифікатором, що є негативним електродом, і позитивними електродами, які з'єднані з генератором імпульсних струмів, та розташований зверху на камері завантажувальний бункер, який згідно з корисною моделлю, класифікатор виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном є решітка, причому позитивні електроди встановлені зовні класифікатора на відстані робочого проміжку від нього, а внутрішня поверхня розрядної камери має неметалеве покриття, наприклад з поліуретану. Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками пристрою, що заявляється, і технічним результатом необхідно відмітити таке. Ознаки: "класифікатор виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків, які рівномірно розміщені по колу, а дном є решітка, причому позитивні електроди встановлені зовні класифікатора на відстані робочого проміжку від нього" дозволяють запобігти забрудненню матеріалу, що обробляють, продуктами електроерозії, які утворюються при високовольтних імпульсних розрядах. Ознака "внутрішня поверхня розрядної камери має неметалеве покриття, наприклад з поліурета 49041 4 ну" дозволить запобігти забрудненню металургійного кремнію, що обробляють, апаратним залізом. Таким чином, сукупність суттєвих ознак пристрою дозволяє одержати подрібнений металургійний кремній без небажаного забруднення . Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображено повздовжній розріз пристрою, на Фіг.2 - переріз по А-А. Пристрій для електрогідроімпульсного дроблення металургійного кремнію містить заповнену рідиною циліндричну розрядну камеру 1 з розміщеними в ній класифікатором 2, що є негативним електродом, і позитивними електродами 3 і 4, які з'єднані з генератором імпульсних струмів (на кресленні не показано). Зверху на камері розташований завантажувальний бункер 5. Класифікатор 2 виконано у вигляді стакана, бокова поверхня якого складається з вертикальних прутків 6, які рівномірно розміщені по колу, а дном є решітка 7. Позитивні електроди 3 і 4 встановлені зовні класифікатора 2 на відстані робочого проміжку від нього. Внутрішня поверхня розрядної камери 1 має неметалеве покриття 8, наприклад з поліуретану. Пристрій для електрогідроімпульсного дроблення металургійного кремнію працює таким чином. Куски металургійного кремнію, що підлягають дробленню, через завантажувальний бункер 5 завантажують у циліндричну розрядну камеру 1, яку заповнюють робочою рідиною, наприклад водою. На позитивні 3,4 та негативний 2, яким є класифікатор, електроди подають напругу від генератора імпульсних струмів (на кресленні не показано). Між позитивними електродами 3, 4 та вертикальними прутками 6 класифікатора 2 відбуваються високовольтні імпульсні розряди в рідині, які супроводжуються комплексом явищ таких як ударні хвилі, гідропотоки та інші, під впливом яких відбувається дроблення кусків металургійного кремнію. Частинки металургійного кремнію, що досягли потрібної фракції, крізь решітку 7 попадають на дно розрядної камери. Використання пристрою для електрогідроімпульсного дроблення металургійного кремнію, дозволить здійснювати високовольтні імпульсні розряди таким чином, щоб канал розряду не стикався з металургійним кремнієм, що обробляють, і за рахунок цього запобігти забрудненню металургійного кремнію продуктами електроерозії. 5 Комп’ютерна верстка Л. Ціхановська 49041 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for electrohydropulse crushing metallurgical silicon

Автори англійською

Rizun Anatolii Romanovych, Holen Yurii Volodymyrovych, Morev Hennadii Mykolaiovych, Mushtatnyi Hryhorii Pavlovych, Kononov Viacheslav Yuriiovych, Denysiuk Tetiana Dmytrivna, Zhekul Liudmyla Oleksandrivna, Syvoryzhska Natalia Ivanivna

Назва патенту російською

Устройство для электрогидроимпульсного дробления металлургического кремния

Автори російською

Ризун Анатолий Романович, Голень Юрий Владимирович, Морев Геннадий Николаевич, Муштатный Григорий Павлович, Кононов Вячеслав Юрьевич, Денисюк Татьяна Дмитриевна, Жекул Людмила Александровна, Сиворижская Наталья Ивановна

МПК / Мітки

МПК: C01B 33/00, B02C 19/00
