Установка для електрогідроімпульсного дроблення та подрібнення матеріалів

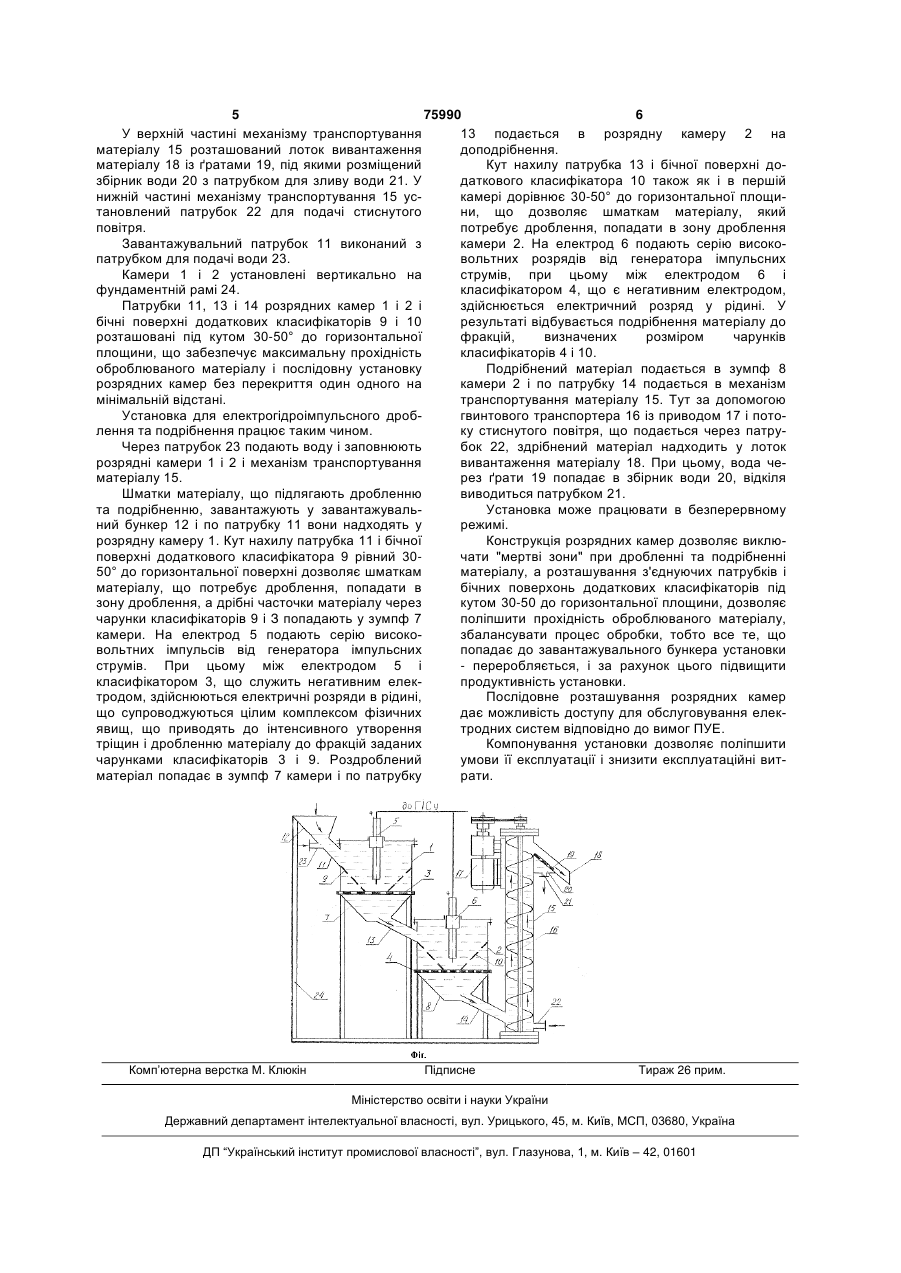

Установка для електрогідроімпульсного дроблення та подрібнення матеріалів, що містить дві встановлені послідовно і з'єднані патрубком розрядні камери, кожна з яких оснащена класифікатором і електродом, з'єднаним з генератором імпульсних струмів, механізм транспортування вихідного матеріалу, завантажувальний бункер і розвантажувальний пристрій, яка відрізняється тим, що кожна розрядна камера оснащена додатковим класифікатором у вигляді зрізаного конуса, менша основа якого встановлена на класифікаторі камери, перша камера оснащена завантажувальним патрубком, розташованим збоку камери, а друга -розвантажувальним, який розташований у нижній частині камери і з'єднує її з механізмом транспортування матеріалу, виконаним у вигляді встановленого вертикально гвинтового транспортера, при цьому патрубки обох камер і бічні поверхні додаткових класифікаторів розташовані під кутом 30-50° до горизонтальної площини. UA (21) 20040604270 (22) 03.06.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Денисюк Тетяна Дмитрівна, Різун Анатолій Романович, Голень Юрій Володимирович, Морєв Геннадій Миколаєвич, Ващіленко Василь Іванович, Яцюк Сергій Анатольевич (73) ІНСТИТУТ ІМПУЛЬСНИХ ПРОЦЕСІВ І ТЕХНОЛОГІЙ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) UA 57805, 15.07.2003 RU 2090265 C1, 20.09.1995 SU 1441542 A1, 15.10.1993 SU 940842, 07.07.1982 JP 11033430 A, 09.02.1999 JP 09192526 A, 29.07.1997 GB 2342304 A, 12.04.2000 US 6039274 A, 21.03.2000 RU 2201804 C1, 10.04.2003 C2 2 (19) 1 3 75990 4 кожна з котрих оснащена електродами, з'єднаними ра оснащена завантажувальним патрубком, розз генератором імпульсних струмів, і має днище ташованим збоку камери, а друга - розвантажукласифікатор, виконаний у вигляді пакета вставальним, розташованим у нижній частині камери і новлених із зазором відносно одна одної вертиз'єднує її з механізмом транспортування кальних пластин, механізм транспортування матеріалу, виконаним у вигляді установленого матеріалу, завантажувальний бункер і розвантавертикально гвинтового транспортера, при цьому жувальний пристрій, при цьому першу розрядну патрубки обох камер і бічні поверхні додаткових камеру оснащено патрубком, розташованим у класифікаторів розташовані під кутом 30-50° до нижній частині камери під кутом 5-15° від горизонтальної площини. горизонтальної площини, який з'єднує її з верхРозкриваючи причинно-наслідковий зв'язок ньою частиною другої розрядної камери, на вході між істотними ознаками, що заявляються, і патрубка розміщений класифікатор, який виконано технічним результатом необхідно відзначити таке. у вигляді пакета вставлених із зазором відносно Оснащення кожної розрядної камери додатковим одна одної пластин, розташованих під тим же кукласифікатором у вигляді зрізаного конуса, менша том до горизонтальної площини, що й патрубок, а основа якого встановлена на класифікаторі камезазор між пластинами класифікатора в патрубку ри, дозволяє виключити "мертві зони" у камері і дорівнює 1,5-2 зазорам між пластинами днища підвищити прохідність матеріалу. Завантажувалькласифікатора зарядних камер. ний патрубок, розташований збоку першої Ознаки, що збігаються з суттєвими ознаками розрядної камери, дозволяє шматки матеріалу, що установки, яка заявляється: попадають у завантажувальний бункер, безпере- дві розрядні камери, кожна з який оснащена рвно подавати в робочу зону камери для дробленкласифікатором і електродом, з'єднаним з генераня та подрібнення. Розвантажувальний патрубок тором імпульсних струмів; другої розрядної камери дозволяє з'єднати нижню - патрубок, розташований під кутом до частину камери з механізмом транспортування горизонтальної площини, що з'єднує нижню частиматеріалу. Використання як механізм транспортуну першої розрядної камери з верхньою частиною вання матеріалу установленого вертикально гвиндругої розрядної камери; тового транспортера, підвищує надійність і - завантажувальний бункер; продуктивність установки, забезпечує - розвантажувальне пристосування. збалансованість кількості вхідного і вихідного Причини, що перешкоджають одержанню матеріалу. Розташування патрубків обох камер і необхідного технічного результату такі. бічних поверхонь під кутом 30-50° до Конструкція розрядних камер не дозволяє виклюгоризонтальної площини забезпечує максимальну чити "мертві зони" у камері при дробленні та прохідність оброблюваного матеріалу. Крім того, подрібненні матеріалу, що знижує продуктивність компонування установки дозволяє створити умови установки. Розміщення розрядних камер у для поліпшення технічного обслуговування електехнологічній ємності, заповненою рідиною, тродних систем і дотримання техніки безпеки. утруднює технічне обслуговування електродних Таким чином, відмінні ознаки установки, у систем, крім того, необхідно періодично сполученні з відомими істотними ознаками, дозвоздійснювати очищення технологічної ємності від ляють поліпшити прохідність через розрядні камешламу, що нагромадився на дні. Усе це погіршує ри оброблюваного матеріалу, підвищити умови експлуатації установки і вимагає додаткопродуктивність установки, поліпшити умови її вих витрат на її обслуговування. експлуатації і надійність, а також знизити В основу винаходу поставлена задача: удоексплуатаційні витрати на установку. сконалити установку для електрогідроімпульсного Суть виноходу пояснюється кресленням, на дроблення та подрібнення матеріалів шляхом якому представлена установка в розрізі. зміни конструкції розрядних камер і зміни Установка для електрогідроімпульсного дробмеханізму транспортування матеріалу, що дозволення та подрібнення матеріалів містить розрядні лить поліпшити прохідність через розрядні камери камери 1 і 2, кожна з який оснащена оброблюваного матеріалу і за рахунок цього класифікатором 3 і 4 і електродами 5 і 6, підвищити продуктивність установки, поліпшити з'єднаними з генератором імпульсних струмів (на умови її експлуатації і знизити експлуатаційні виткресленні не показаний). Розрядні камери 1 і 2 рати на установку. виконані з двох частин: верхньої - циліндричної і Суть технічного рішення, що заявляється, нижньої - у вигляді зумпфа 7 і 8 відповідно, полягає в тім, що установка для оснащені додатковими класифікаторами 9 і 10, електрогідроімпульсного дроблення та виконаними у вигляді зрізаного конуса, менша осподрібнення матеріалів, що містить дві нова яких установлена на класифікаторах 3 і 4. встановлені послідовно і з'єднані патрубком Збоку, у верхній частині розрядної камери 1 розрозрядні камери, кожна з яких оснащена ташований завантажувальний патрубок 11, класифікатором і електродом, з'єднаним з генераз'єднаний із завантажувальним бункером 12, а тором імпульсних струмів, механізм транспортузумпф 7 камери оснащений патрубком 13, що вання матеріалу, завантажувальний бункер і розз'єднує її з верхньою частиною розрядної камери вантажувальне пристосування, відповідно до 2. Зумпф 8 розрядної камери 2 оснащений розванвинаходу, кожна розрядна камера обладнана дотажувальним патрубком 14, що з'єднує камеру 2 з датковим класифікатором у вигляді зрізаного комеханізмом транспортування матеріалу 15, виконуса, менша основа якого встановлена на наним у вигляді установленого вертикально гвинкласифікаторі, розміщеному в камері, перша каметового транспортера 16 із приводом 17. 5 75990 6 У верхній частині механізму транспортування 13 подається в розрядну камеру 2 на матеріалу 15 розташований лоток вивантаження доподрібнення. матеріалу 18 із ґратами 19, під якими розміщений Кут нахилу патрубка 13 і бічної поверхні дозбірник води 20 з патрубком для зливу води 21. У даткового класифікатора 10 також як і в першій нижній частині механізму транспортування 15 ускамері дорівнює 30-50° до горизонтальної площитановлений патрубок 22 для подачі стиснутого ни, що дозволяє шматкам матеріалу, який повітря. потребує дроблення, попадати в зону дроблення Завантажувальний патрубок 11 виконаний з камери 2. На електрод 6 подають серію високопатрубком для подачі води 23. вольтних розрядів від генератора імпульсних Камери 1 і 2 установлені вертикально на струмів, при цьому між електродом 6 і фундаментній рамі 24. класифікатором 4, що є негативним електродом, Патрубки 11, 13 і 14 розрядних камер 1 і 2 і здійснюється електричний розряд у рідині. У бічні поверхні додаткових класифікаторів 9 і 10 результаті відбувається подрібнення матеріалу до розташовані під кутом 30-50° до горизонтальної фракцій, визначених розміром чарунків площини, що забезпечує максимальну прохідність класифікаторів 4 і 10. оброблюваного матеріалу і послідовну установку Подрібнений матеріал подається в зумпф 8 розрядних камер без перекриття один одного на камери 2 і по патрубку 14 подається в механізм мінімальній відстані. транспортування матеріалу 15. Тут за допомогою Установка для електрогідроімпульсного дробгвинтового транспортера 16 із приводом 17 і потолення та подрібнення працює таким чином. ку стиснутого повітря, що подається через патруЧерез патрубок 23 подають воду і заповнюють бок 22, здрібнений матеріал надходить у лоток розрядні камери 1 і 2 і механізм транспортування вивантаження матеріалу 18. При цьому, вода чематеріалу 15. рез ґрати 19 попадає в збірник води 20, відкіля Шматки матеріалу, що підлягають дробленню виводиться патрубком 21. та подрібненню, завантажують у завантажувальУстановка може працювати в безперервному ний бункер 12 і по патрубку 11 вони надходять у режимі. розрядну камеру 1. Кут нахилу патрубка 11 і бічної Конструкція розрядних камер дозволяє виклюповерхні додаткового класифікатора 9 рівний 30чати "мертві зони" при дробленні та подрібненні 50° до горизонтальної поверхні дозволяє шматкам матеріалу, а розташування з'єднуючих патрубків і матеріалу, що потребує дроблення, попадати в бічних поверхонь додаткових класифікаторів під зону дроблення, а дрібні часточки матеріалу через кутом 30-50 до горизонтальної площини, дозволяє чарунки класифікаторів 9 і З попадають у зумпф 7 поліпшити прохідність оброблюваного матеріалу, камери. На електрод 5 подають серію високозбалансувати процес обробки, тобто все те, що вольтних імпульсів від генератора імпульсних попадає до завантажувального бункера установки струмів. При цьому між електродом 5 і - переробляється, і за рахунок цього підвищити класифікатором 3, що служить негативним елекпродуктивність установки. тродом, здійснюються електричні розряди в рідині, Послідовне розташування розрядних камер що супроводжуються цілим комплексом фізичних дає можливість доступу для обслуговування елекявищ, що приводять до інтенсивного утворення тродних систем відповідно до вимог ПУЕ. тріщин і дробленню матеріалу до фракцій заданих Компонування установки дозволяє поліпшити чарунками класифікаторів 3 і 9. Роздроблений умови її експлуатації і знизити експлуатаційні витматеріал попадає в зумпф 7 камери і по патрубку рати. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7 75990 8
