Пристрій для арматури люмінесцентних ламп

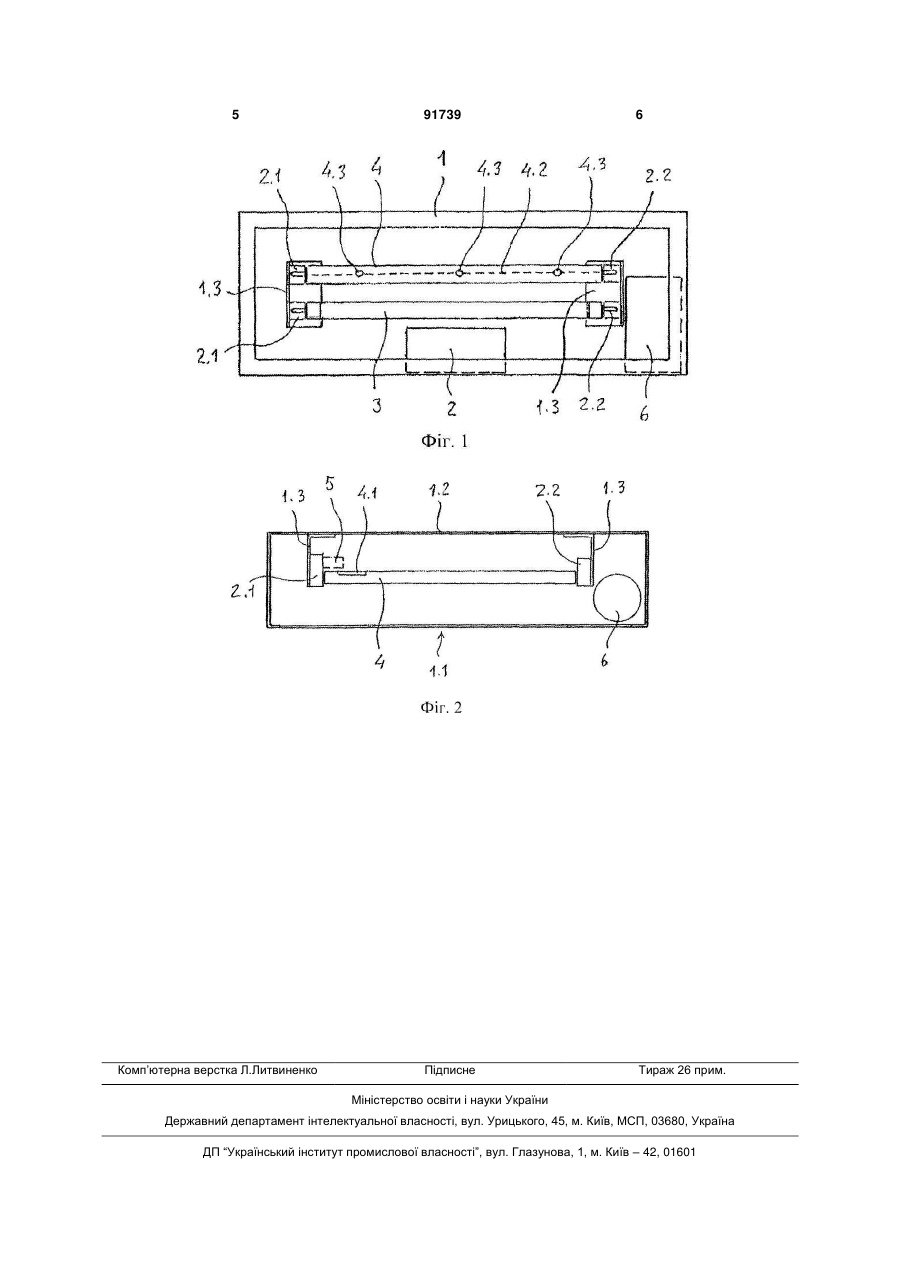

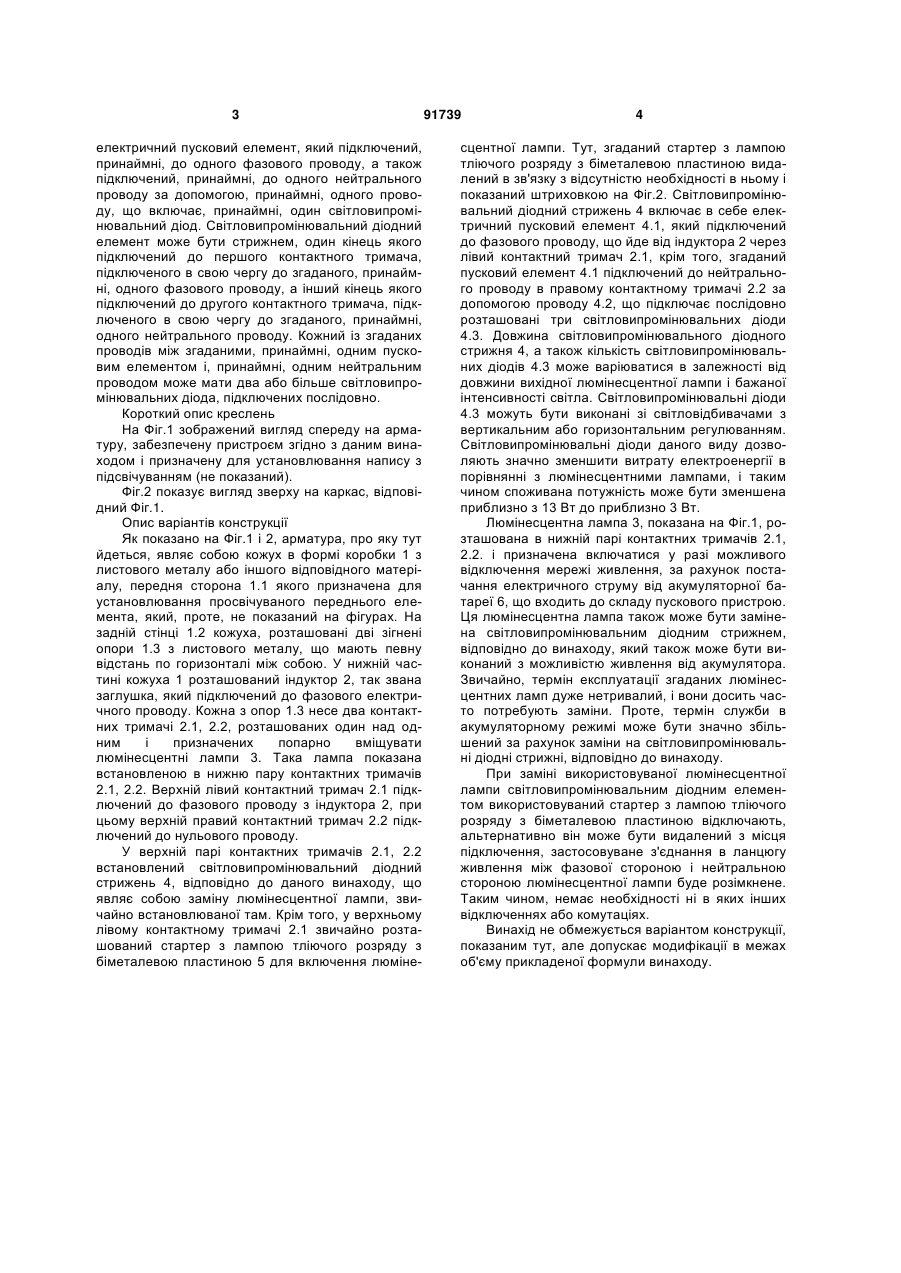

1. Пристрій для арматури люмінесцентної лампи, при цьому пристрій виконаний з можливістю заміни люмінесцентних раніше застосовуваних ламп і включає в себе світловипромінювальний діодний елемент (4), що має принаймні один електричний пусковий елемент (4.1), який відрізняється тим, що пусковий елемент (4.1) підключений принаймні до одного фазового проводу через при C2 1 3 електричний пусковий елемент, який підключений, принаймні, до одного фазового проводу, а також підключений, принаймні, до одного нейтрального проводу за допомогою, принаймні, одного проводу, що включає, принаймні, один світловипромінювальний діод. Світловипромінювальний діодний елемент може бути стрижнем, один кінець якого підключений до першого контактного тримача, підключеного в свою чергу до згаданого, принаймні, одного фазового проводу, а інший кінець якого підключений до другого контактного тримача, підключеного в свою чергу до згаданого, принаймні, одного нейтрального проводу. Кожний із згаданих проводів між згаданими, принаймні, одним пусковим елементом і, принаймні, одним нейтральним проводом може мати два або більше світловипромінювальних діода, підключених послідовно. Короткий опис креслень На Фіг.1 зображений вигляд спереду на арматуру, забезпечену пристроєм згідно з даним винаходом і призначену для установлювання напису з підсвічуванням (не показаний). Фіг.2 показує вигляд зверху на каркас, відповідний Фіг.1. Опис варіантів конструкції Як показано на Фіг.1 і 2, арматура, про яку тут йдеться, являє собою кожух в формі коробки 1 з листового металу або іншого відповідного матеріалу, передня сторона 1.1 якого призначена для установлювання просвічуваного переднього елемента, який, проте, не показаний на фігурах. На задній стінці 1.2 кожуха, розташовані дві зігнені опори 1.3 з листового металу, що мають певну відстань по горизонталі між собою. У нижній частині кожуха 1 розташований індуктор 2, так звана заглушка, який підключений до фазового електричного проводу. Кожна з опор 1.3 несе два контактних тримачі 2.1, 2.2, розташованих один над одним і призначених попарно вміщувати люмінесцентні лампи 3. Така лампа показана встановленою в нижню пару контактних тримачів 2.1, 2.2. Верхній лівий контактний тримач 2.1 підключений до фазового проводу з індуктора 2, при цьому верхній правий контактний тримач 2.2 підключений до нульового проводу. У верхній парі контактних тримачів 2.1, 2.2 встановлений світловипромінювальний діодний стрижень 4, відповідно до даного винаходу, що являє собою заміну люмінесцентної лампи, звичайно встановлюваної там. Крім того, у верхньому лівому контактному тримачі 2.1 звичайно розташований стартер з лампою тліючого розряду з біметалевою пластиною 5 для включення люміне 91739 4 сцентної лампи. Тут, згаданий стартер з лампою тліючого розряду з біметалевою пластиною видалений в зв'язку з відсутністю необхідності в ньому і показаний штриховкою на Фіг.2. Світловипромінювальний діодний стрижень 4 включає в себе електричний пусковий елемент 4.1, який підключений до фазового проводу, що йде від індуктора 2 через лівий контактний тримач 2.1, крім того, згаданий пусковий елемент 4.1 підключений до нейтрального проводу в правому контактному тримачі 2.2 за допомогою проводу 4.2, що підключає послідовно розташовані три світловипромінювальних діоди 4.3. Довжина світловипромінювального діодного стрижня 4, а також кількість світловипромінювальних діодів 4.3 може варіюватися в залежності від довжини вихідної люмінесцентної лампи і бажаної інтенсивності світла. Світловипромінювальні діоди 4.3 можуть бути виконані зі світловідбивачами з вертикальним або горизонтальним регулюванням. Світловипромінювальні діоди даного виду дозволяють значно зменшити витрату електроенергії в порівнянні з люмінесцентними лампами, і таким чином споживана потужність може бути зменшена приблизно з 13 Вт до приблизно 3 Вт. Люмінесцентна лампа 3, показана на Фіг.1, розташована в нижній парі контактних тримачів 2.1, 2.2. і призначена включатися у разі можливого відключення мережі живлення, за рахунок постачання електричного струму від акумуляторної батареї 6, що входить до складу пускового пристрою. Ця люмінесцентна лампа також може бути замінена світловипромінювальним діодним стрижнем, відповідно до винаходу, який також може бути виконаний з можливістю живлення від акумулятора. Звичайно, термін експлуатації згаданих люмінесцентних ламп дуже нетривалий, і вони досить часто потребують заміни. Проте, термін служби в акумуляторному режимі може бути значно збільшений за рахунок заміни на світловипромінювальні діодні стрижні, відповідно до винаходу. При заміні використовуваної люмінесцентної лампи світловипромінювальним діодним елементом використовуваний стартер з лампою тліючого розряду з біметалевою пластиною відключають, альтернативно він може бути видалений з місця підключення, застосовуване з'єднання в ланцюгу живлення між фазової стороною і нейтральною стороною люмінесцентної лампи буде розімкнене. Таким чином, немає необхідності ні в яких інших відключеннях або комутаціях. Винахід не обмежується варіантом конструкції, показаним тут, але допускає модифікації в межах об'єму прикладеної формули винаходу. 5 Комп’ютерна верстка Л.Литвиненко 91739 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
