Пристрій стикувально-розділовий

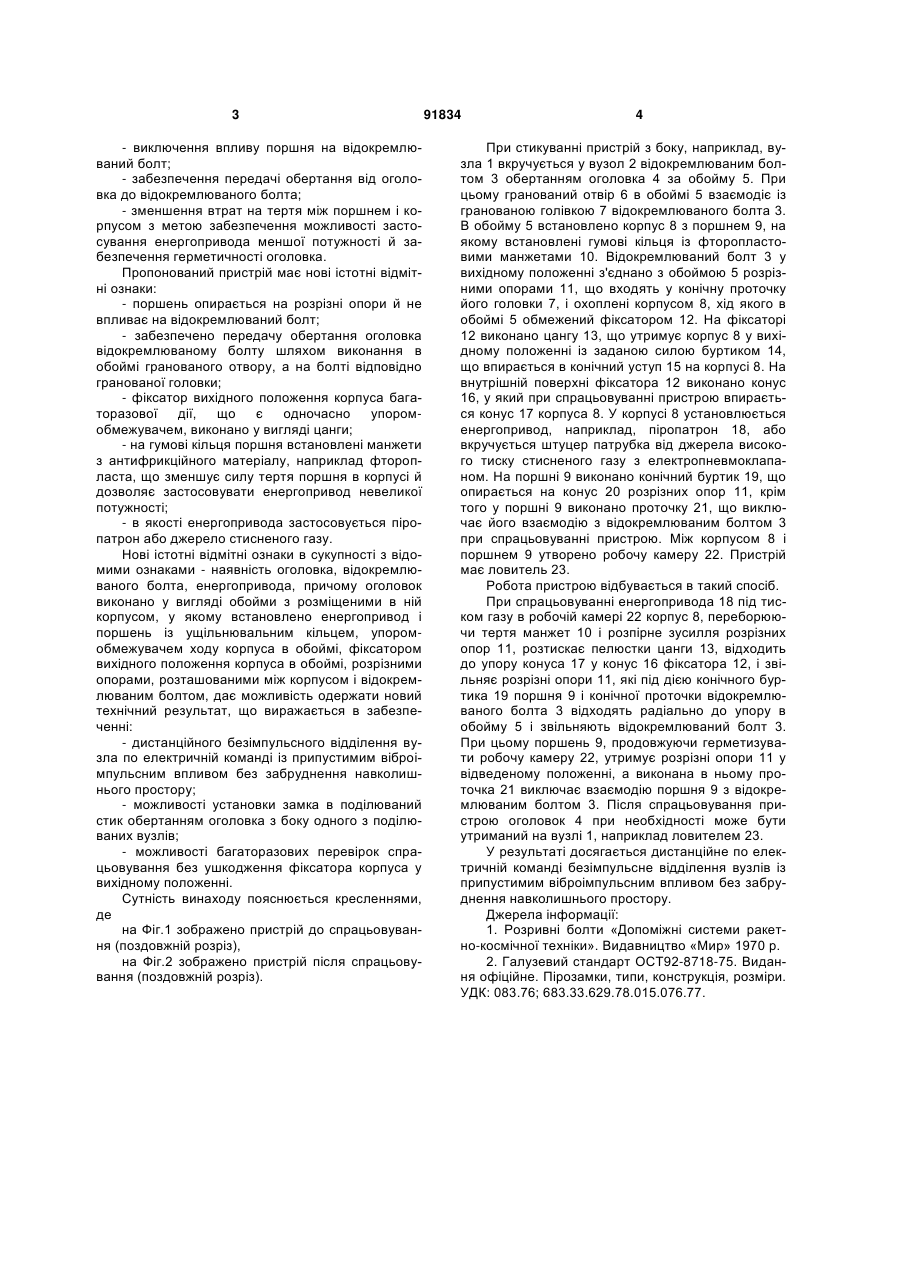

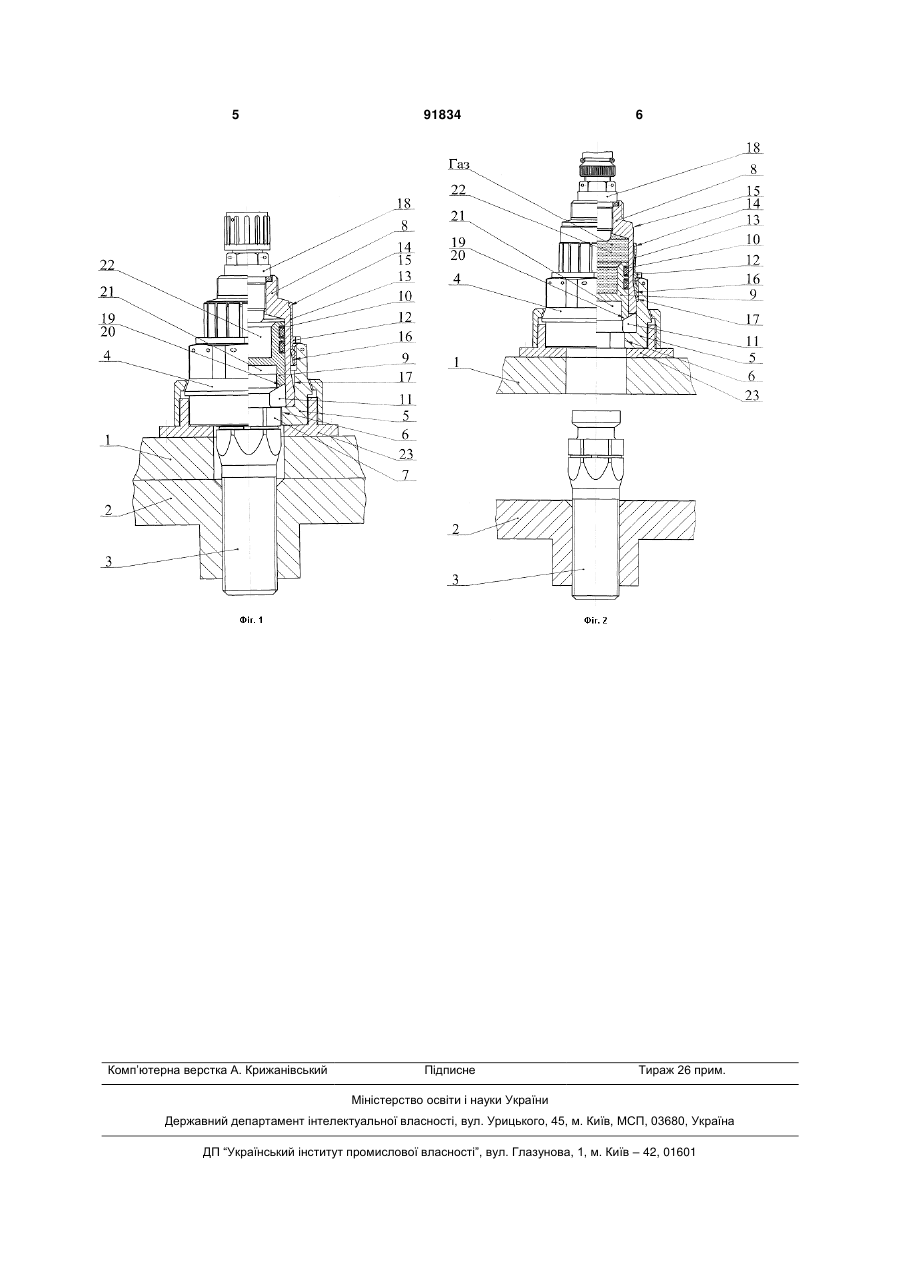

1. Пристрій стикувально-розділовий, що складається з оголовка, відокремлюваного болта й енергопривода, причому оголовок виконано у ви C2 1 3 - виключення впливу поршня на відокремлюваний болт; - забезпечення передачі обертання від оголовка до відокремлюваного болта; - зменшення втрат на тертя між поршнем і корпусом з метою забезпечення можливості застосування енергопривода меншої потужності й забезпечення герметичності оголовка. Пропонований пристрій має нові істотні відмітні ознаки: - поршень опирається на розрізні опори й не впливає на відокремлюваний болт; - забезпечено передачу обертання оголовка відокремлюваному болту шляхом виконання в обоймі гранованого отвору, а на болті відповідно гранованої головки; - фіксатор вихідного положення корпуса багаторазової дії, що є одночасно упоромобмежувачем, виконано у вигляді цанги; - на гумові кільця поршня встановлені манжети з антифрикційного матеріалу, наприклад фторопласта, що зменшує силу тертя поршня в корпусі й дозволяє застосовувати енергопривод невеликої потужності; - в якості енергопривода застосовується піропатрон або джерело стисненого газу. Нові істотні відмітні ознаки в сукупності з відомими ознаками - наявність оголовка, відокремлюваного болта, енергопривода, причому оголовок виконано у вигляді обойми з розміщеними в ній корпусом, у якому встановлено енергопривод і поршень із ущільнювальним кільцем, упоромобмежувачем ходу корпуса в обоймі, фіксатором вихідного положення корпуса в обоймі, розрізними опорами, розташованими між корпусом і відокремлюваним болтом, дає можливість одержати новий технічний результат, що виражається в забезпеченні: - дистанційного безімпульсного відділення вузла по електричній команді із припустимим віброімпульсним впливом без забруднення навколишнього простору; - можливості установки замка в поділюваний стик обертанням оголовка з боку одного з поділюваних вузлів; - можливості багаторазових перевірок спрацьовування без ушкодження фіксатора корпуса у вихідному положенні. Сутність винаходу пояснюється кресленнями, де на Фіг.1 зображено пристрій до спрацьовування (поздовжній розріз), на Фіг.2 зображено пристрій після спрацьовування (поздовжній розріз). 91834 4 При стикуванні пристрій з боку, наприклад, вузла 1 вкручується у вузол 2 відокремлюваним болтом 3 обертанням оголовка 4 за обойму 5. При цьому гранований отвір 6 в обоймі 5 взаємодіє із гранованою голівкою 7 відокремлюваного болта 3. В обойму 5 встановлено корпус 8 з поршнем 9, на якому встановлені гумові кільця із фторопластовими манжетами 10. Відокремлюваний болт 3 у вихідному положенні з'єднано з обоймою 5 розрізними опорами 11, що входять у конічну проточку його головки 7, і охоплені корпусом 8, хід якого в обоймі 5 обмежений фіксатором 12. На фіксаторі 12 виконано цангу 13, що утримує корпус 8 у вихідному положенні із заданою силою буртиком 14, що впирається в конічний уступ 15 на корпусі 8. На внутрішній поверхні фіксатора 12 виконано конус 16, у який при спрацьовуванні пристрою впирається конус 17 корпуса 8. У корпусі 8 установлюється енергопривод, наприклад, піропатрон 18, або вкручується штуцер патрубка від джерела високого тиску стисненого газу з електропневмоклапаном. На поршні 9 виконано конічний буртик 19, що опирається на конус 20 розрізних опор 11, крім того у поршні 9 виконано проточку 21, що виключає його взаємодію з відокремлюваним болтом 3 при спрацьовуванні пристрою. Між корпусом 8 і поршнем 9 утворено робочу камеру 22. Пристрій має ловитель 23. Робота пристрою відбувається в такий спосіб. При спрацьовуванні енергопривода 18 під тиском газу в робочій камері 22 корпус 8, переборюючи тертя манжет 10 і розпірне зусилля розрізних опор 11, розтискає пелюстки цанги 13, відходить до упору конуса 17 у конус 16 фіксатора 12, і звільняє розрізні опори 11, які під дією конічного буртика 19 поршня 9 і конічної проточки відокремлюваного болта 3 відходять радіально до упору в обойму 5 і звільняють відокремлюваний болт 3. При цьому поршень 9, продовжуючи герметизувати робочу камеру 22, утримує розрізні опори 11 у відведеному положенні, а виконана в ньому проточка 21 виключає взаємодію поршня 9 з відокремлюваним болтом 3. Після спрацьовування пристрою оголовок 4 при необхідності може бути утриманий на вузлі 1, наприклад ловителем 23. У результаті досягається дистанційне по електричній команді безімпульсне відділення вузлів із припустимим віброімпульсним впливом без забруднення навколишнього простору. Джерела інформації: 1. Розривні болти «Допоміжні системи ракетно-космічної техніки». Видавництво «Мир» 1970 р. 2. Галузевий стандарт ОСТ92-8718-75. Видання офіційне. Пірозамки, типи, конструкція, розміри. УДК: 083.76; 683.33.629.78.015.076.77. 5 Комп’ютерна верстка А. Крижанівський 91834 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
