Пристрій для виявлення та індикації термокліну

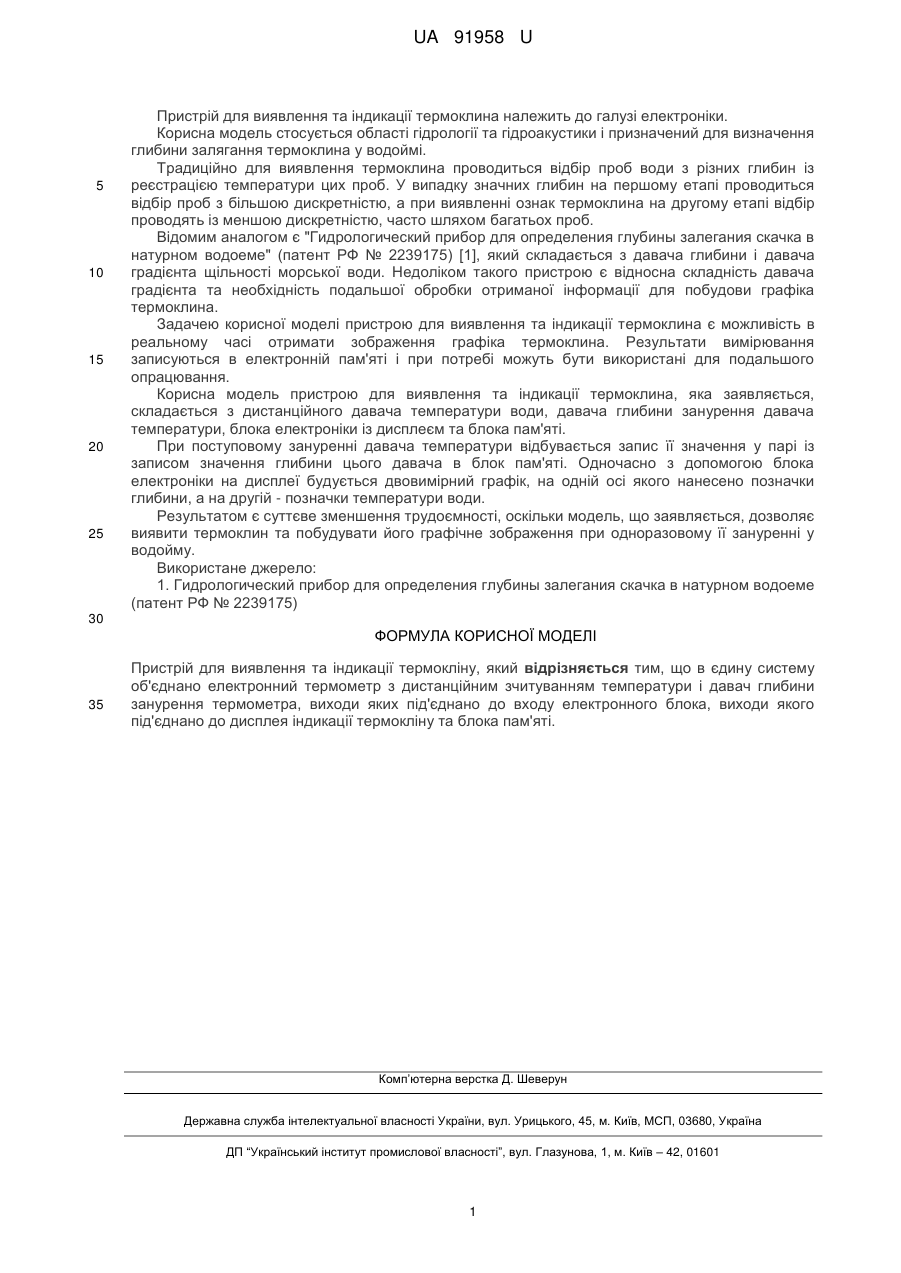

Реферат: UA 91958 U UA 91958 U 5 10 15 20 25 Пристрій для виявлення та індикації термоклина належить до галузі електроніки. Корисна модель стосується області гідрології та гідроакустики і призначений для визначення глибини залягання термоклина у водоймі. Традиційно для виявлення термоклина проводиться відбір проб води з різних глибин із реєстрацією температури цих проб. У випадку значних глибин на першому етапі проводиться відбір проб з більшою дискретністю, а при виявленні ознак термоклина на другому етапі відбір проводять із меншою дискретністю, часто шляхом багатьох проб. Відомим аналогом є "Гидрологический прибор для определения глубины залегания скачка в натурном водоеме" (патент РФ № 2239175) [1], який складається з давача глибини і давача градієнта щільності морської води. Недоліком такого пристрою є відносна складність давача градієнта та необхідність подальшої обробки отриманої інформації для побудови графіка термоклина. Задачею корисної моделі пристрою для виявлення та індикації термоклина є можливість в реальному часі отримати зображення графіка термоклина. Результати вимірювання записуються в електронній пам'яті і при потребі можуть бути використані для подальшого опрацювання. Корисна модель пристрою для виявлення та індикації термоклина, яка заявляється, складається з дистанційного давача температури води, давача глибини занурення давача температури, блока електроніки із дисплеєм та блока пам'яті. При поступовому зануренні давача температури відбувається запис її значення у парі із записом значення глибини цього давача в блок пам'яті. Одночасно з допомогою блока електроніки на дисплеї будується двовимірний графік, на одній осі якого нанесено позначки глибини, а на другій - позначки температури води. Результатом є суттєве зменшення трудоємності, оскільки модель, що заявляється, дозволяє виявити термоклин та побудувати його графічне зображення при одноразовому її зануренні у водойму. Використане джерело: 1. Гидрологический прибор для определения глубины залегания скачка в натурном водоеме (патент РФ № 2239175) 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для виявлення та індикації термокліну, який відрізняється тим, що в єдину систему об'єднано електронний термометр з дистанційним зчитуванням температури і давач глибини занурення термометра, виходи яких під'єднано до входу електронного блока, виходи якого під'єднано до дисплея індикації термокліну та блока пам'яті. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
