Гомiлковостопний вузол

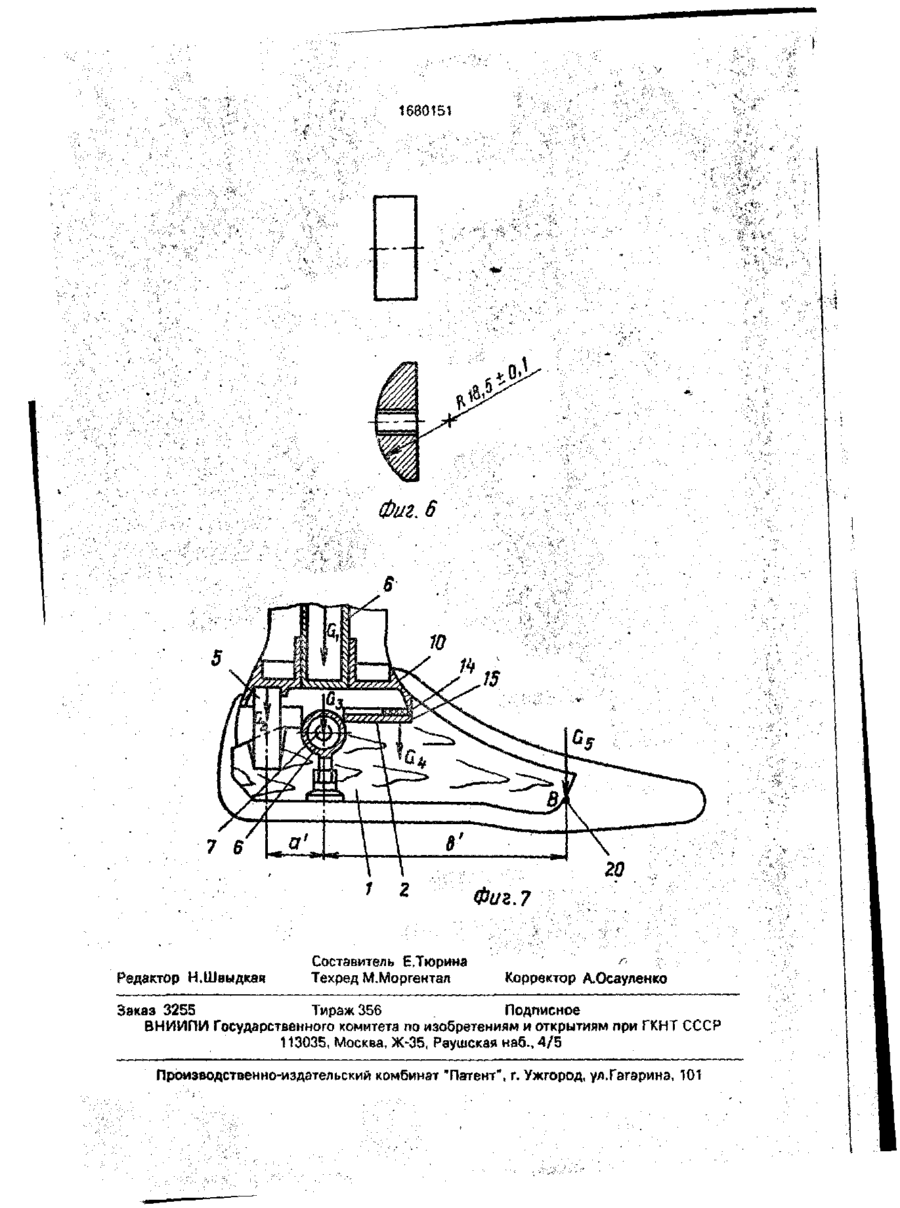

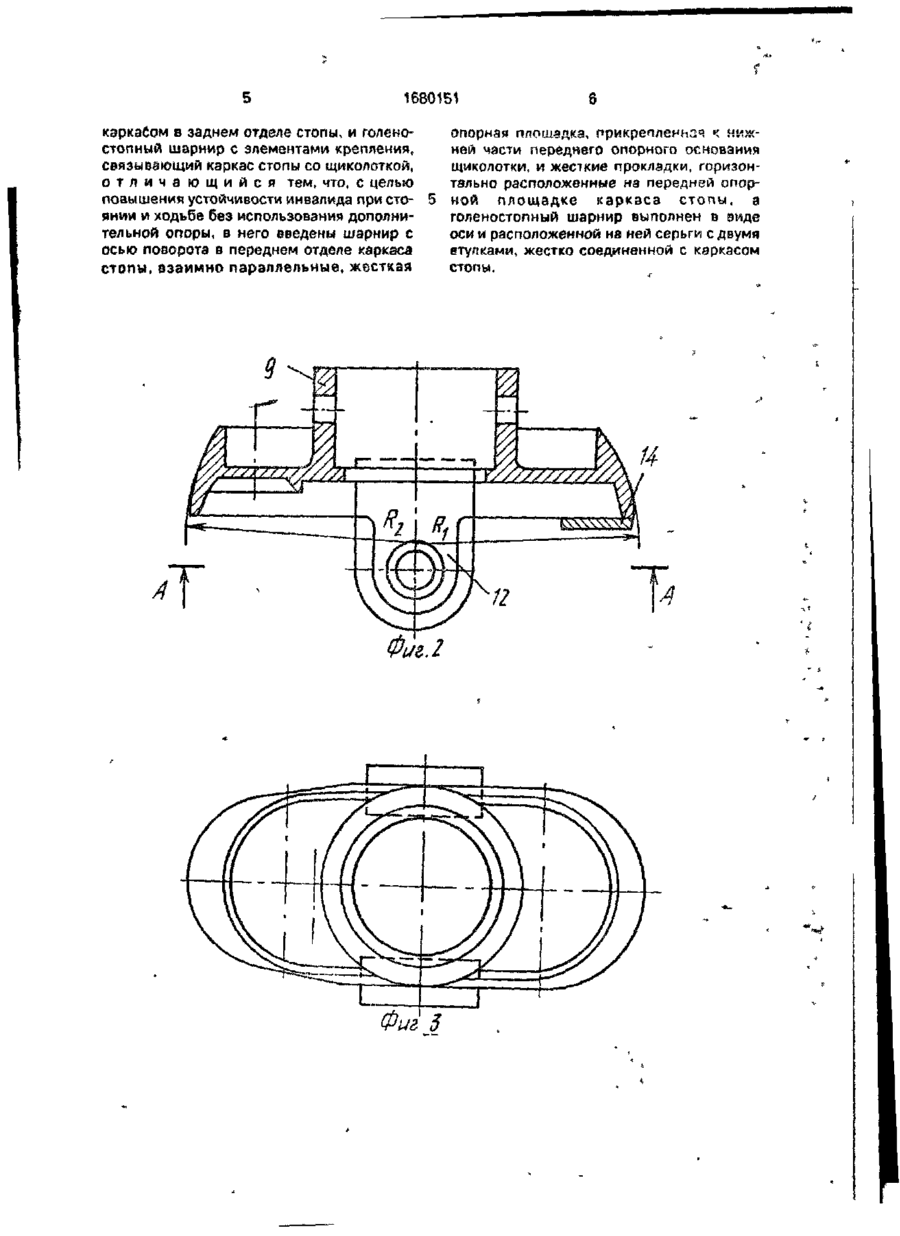

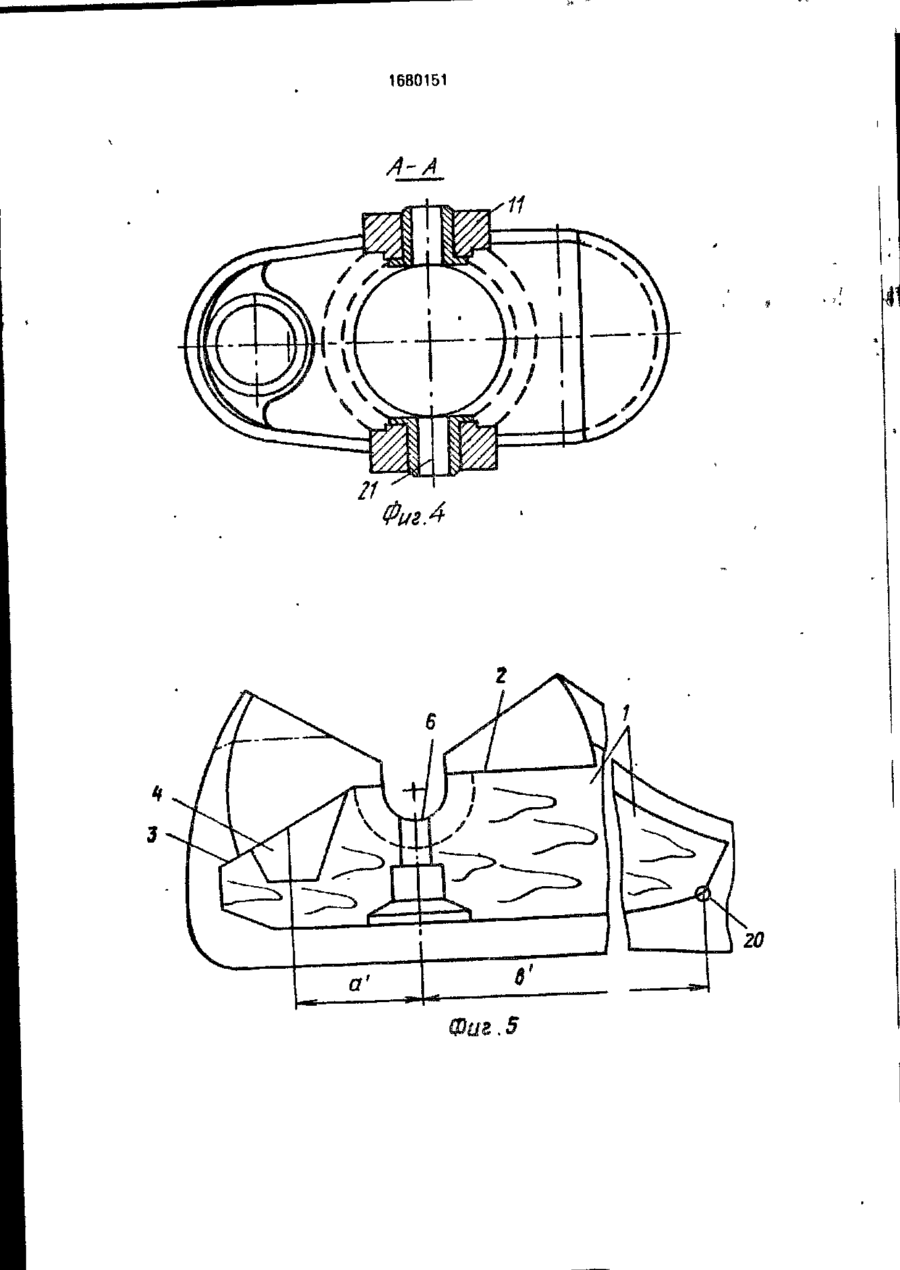

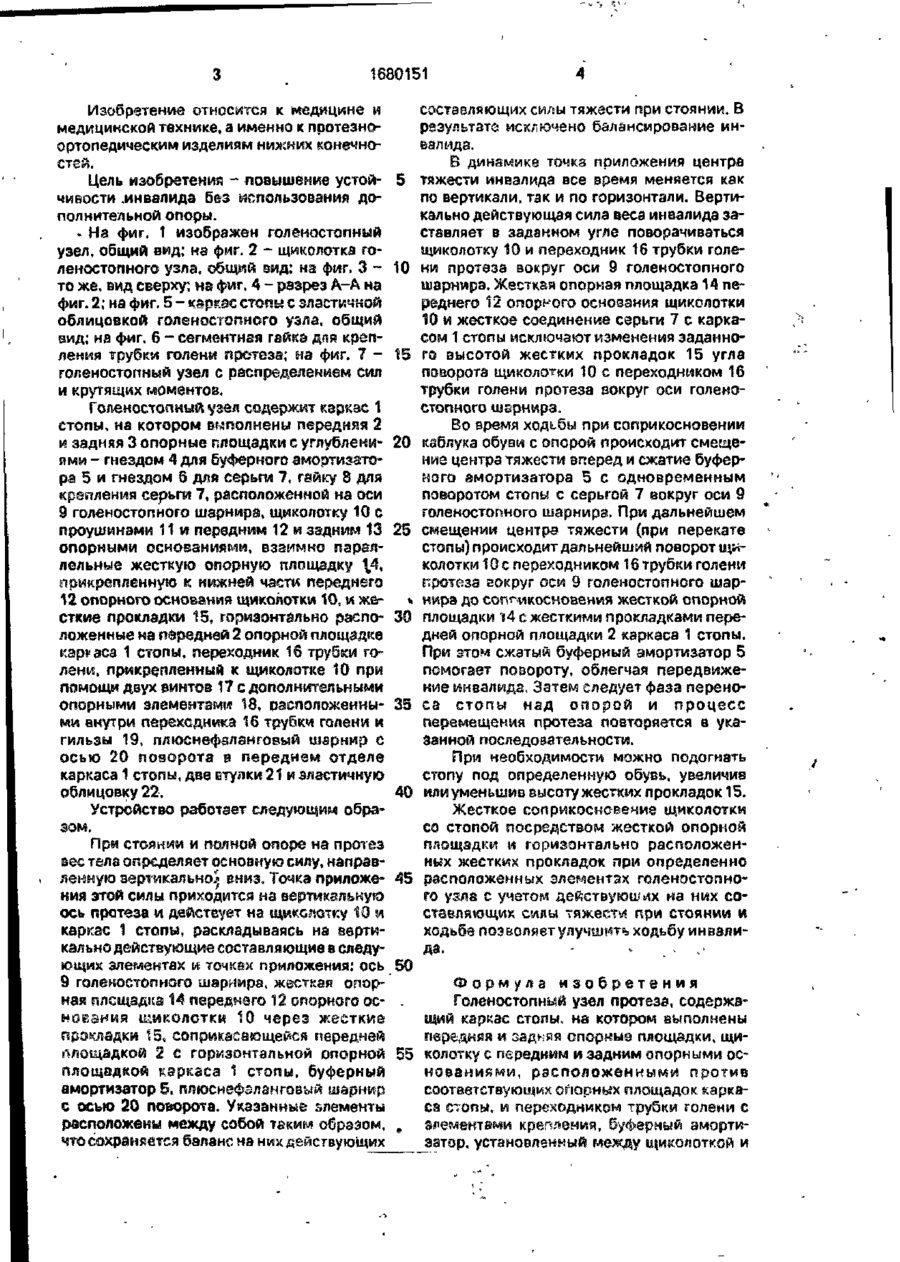

Изобретение относится к медицине и медицинской технике, а именно к протезноортопедическим изделиям нижних конечностей. Цель изобретения - повышение устойчивости инвалида без использования дополнительной опоры. Голеностопный узел содержит каркас 1 стопы, переднюю 2 и заднюю 3 опорные площадки, гнездо 4 для буферного амортизатора 5, гнездо 6 для серьги 7, гайку 8, ось 9 голеностопного шарнира, щиколотку t0 с проушинами 11 и передними 12 и задними 13 опорными основаниями, жесткую опорную площадку 14, жесткие прокладки 15, переходник 16 трубки голени, прикрепленный к щиколотке 10 при помощи двух винтов 17 с дополнительными опорными элементами 13, гильзу 19, шарнир с осью 20 и эластичную облицовку 22. Голеностопный узел позволяет инвалиду передвигаться без применения дополнительной опоры, сохраняя устойчивость. 7 ил. Г7 00 О U1 1630151 Изобретение относится к медицине и медицинской технике, а именно к протезноортопедическим изделиям нижних конечностей. Цель изобретения - повышение устой- 5 чивости .инвалида без использования дополнительной опоры. - На фиг. 1 изображен голеностопный узел, общий вид; на фиг. 2 - щиколотка голеностопного узла, обідай вид; на фиг. 3 - 10 то же, вид сверху; на фиг. 4 - разрез А-А на фиг. 2; на фиг. 5 - каркас стопы с эластичной облицовкой голеностопного узла, общий вид; на фиг. 6 - сегментная гайка дня крепления трубки голени протеза; на фиг. 7 - 15 голеностопный узел с распределением сил и крутящих моментов. Голеностопный узел содержит каркас 1 стопы, на котором выполнены передняя 2 и задняя 3 опорные площадки с углублени- 20 ями - гнездом 4 для буферного амортизатора 5 и гнездом 6 для серьги 7, гайку 8 для крепления серьги 7, расположенной на оси 9 голеностопного шарнира, щиколотку 10 с проушинами 11 и передним 12 и задним 13 25 опорными основаниями, взаимно параллельные жесткую опорную площадку \4, прикрепленную к нижней части переднего 12 опорного основания щиколотки 10* v же- * s сткие прокладки 15, горизонтально распо- 30 ложенные на передней 2 опорной площадке каре аса 1 стопы, переходник 16 трубки голени, прикрепленный к щиколотке 10 nps/i помощи двух винтов 17 с дополнительными опорными элементами 18, расположенны- 35 ми внутри переходника 16 трубки голени и гильзы 19, плюснефаланговый шарнир с осью 20 поворота з переднем отделе каркаса 1 стопы, две втулки 21 и эластичную облицовку 22. 40 Устройство работает следующим обра составляющих силы тяжести при стоянии. В результате исключено балансирование ин В динамике точка приложения центра тяжести инвалида все время меняется как по вертикали, так и по горизонтали. Вертикально действующая сила веса инвалида заставляет в заданном угле поворачиваться щиколотку 10 и переходник 16 трубки голени протеза вокруг оси 9 голеностопного шарнира. Жесткая опорная площадка 14 переднего 12 опорного основания щиколотки 10 и жесткое соединение серьги 7 с каркасом 1 стопы исключают изменения задайного высотой жестких прокладок 15 угла поворота щиколотки 10 с переходником 16 трубки голени протеза вокруг оси голеностопного шарнира. Во время ходьбы при соприкосновении каблука обуви с опорой происходит смещение центра тяжести вперед и сжатие буферного амортизатора 5 с одновременным поворотом стопы с серьгой 7 вокруг оси 9 голеностопного шарнира. При дальнейшем смещении центра тяжести (при перекате стопы) происходит дальнейший поворот ЩИКОЛОТКИ 10 с переходником 16 трубки голени протеза вокруг оси Э голеностопного шариира до согчгикоскоаения жесткой опорной площадки 14 с жесткими прокладками передней опорной п/ющадки 2 каркаса 1 стопы. При зтом сжатый буферный амортизатор 5 помогает повороту, облегчая передвижение инвалида. Затем следует фаза переноса стопы над опорой и процесс перемещения протеза повторяется в указанной последовательности. При необходимости можно подогнать стопу под определенную обувь, увеличив или уменьшив высоту жестких прокладок 15. Жесткое соприкосновение щиколотки со стопой посредством жесткой опорной площадки м горизонтально расположенПри стоянии и полной опоре на протез ных жестких прокладок при определенно вес тела определяет основную силу, направленную вертикально^ вниз. Точка приложе- 45 расположенных элементах голеностопнония этой силы приходится на вертикальную го узла с уметом действующих иа них соось протеза м действует на щиколотку 10 и ставляющих силы тяжести при стоянии и каркас 1 стопы, раскладываясь из вертиходьбе позволяет улучшить ходьбу инваликально действующие составляющие в следующих элементах и точках приложения: ось 9 голеностопного шарнира, жесткая опорФормула изобретения ная ллсщадка 14 переднего 12 опорного осГоленостопной узел протеза, содержанования щиколотки 10 через жесткие каркэс стопы, на котором выполнены прокладки Ш, соприкасающейся передней передняя и задняя спорные площадки, щиплощадкой 2 с горизонтальной опорной 55 колотку с передним и задним опорными осплощадкой каркаса 1 стопы, буферный нованиймм, расположенными против амортизатор 5, пяюснефала^говый шарнир соответствующих опорных площадок каркас осью 20 поворота. Указанные элементы са стопы, и переходником трубки голени с расположены между собой ТЁКИМ образом, что сохраняется баланс на ник действующих 1680151 каркаСом 8 заднем отделе стопы, и голеностопный шарнир с элементами крепления, связывающий каркас стопы со щиколоткой, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости инвалида при стоянии и ходьбе без использований дополнительной опоры, в него введены шарнир с осью поворота в переднем отделе каркаса стопы, взаимно параллельные, жесткая Фиг. 2 6 опорная плошэдка, прикрепленная к нижней части переднего опорного основания щиколотки, и жесткие прокладки, горизонтально расположенные на передней опорной площадке каркаса стопы, а голеностопный шарнир выполнен в виде оси и расположенной на ней серьги с двумя втулками, жестко соединенной с каркасом стопы. 1680151 1680151 Фиг. 6 7 6 і Редактор Н.Швыдкая г Составитель Е.Тюрина Техред М.Моргентал Фаг.7 ' Корректор А.Осауленко Заказ 3255 Тираж 356 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
