Стелаж розбірний

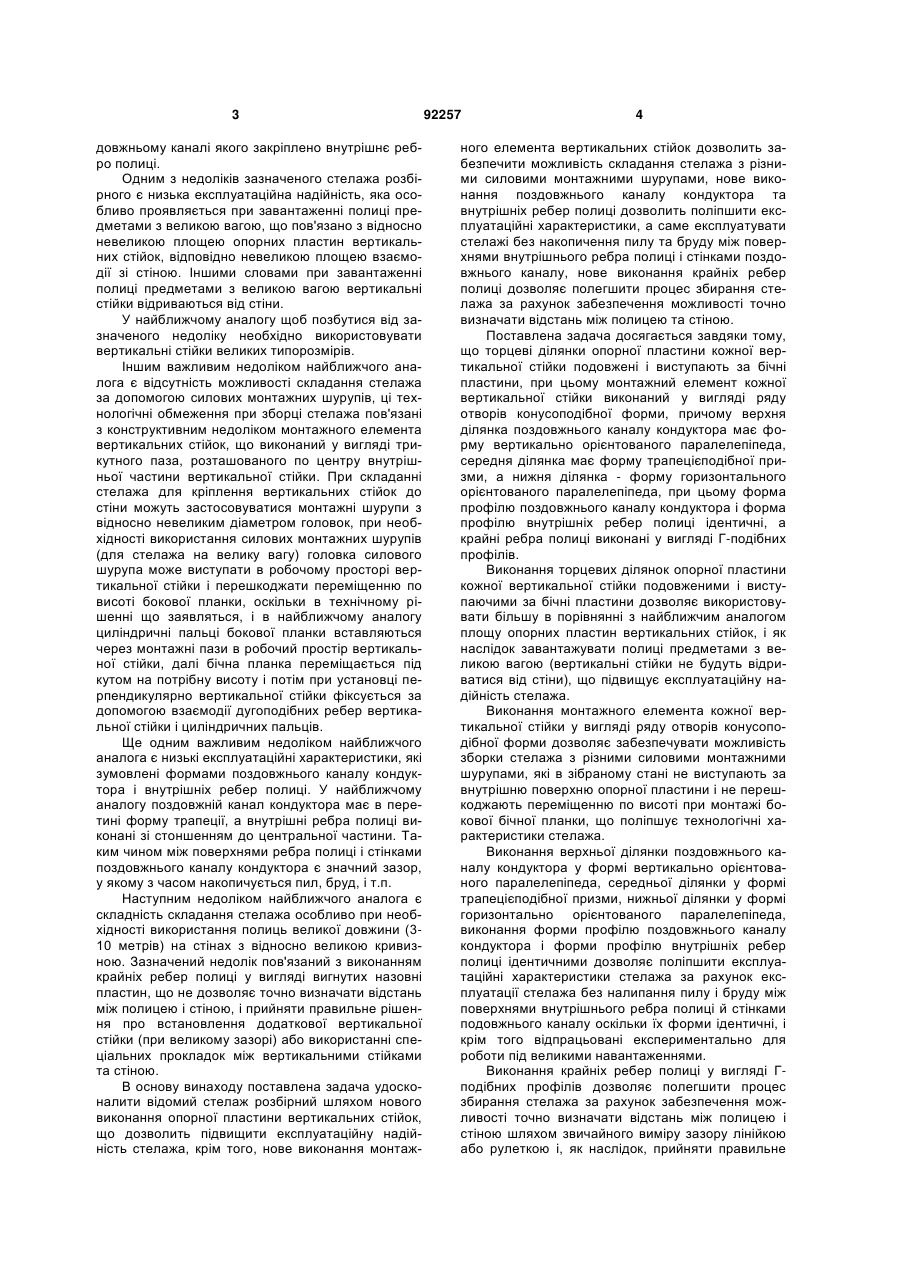

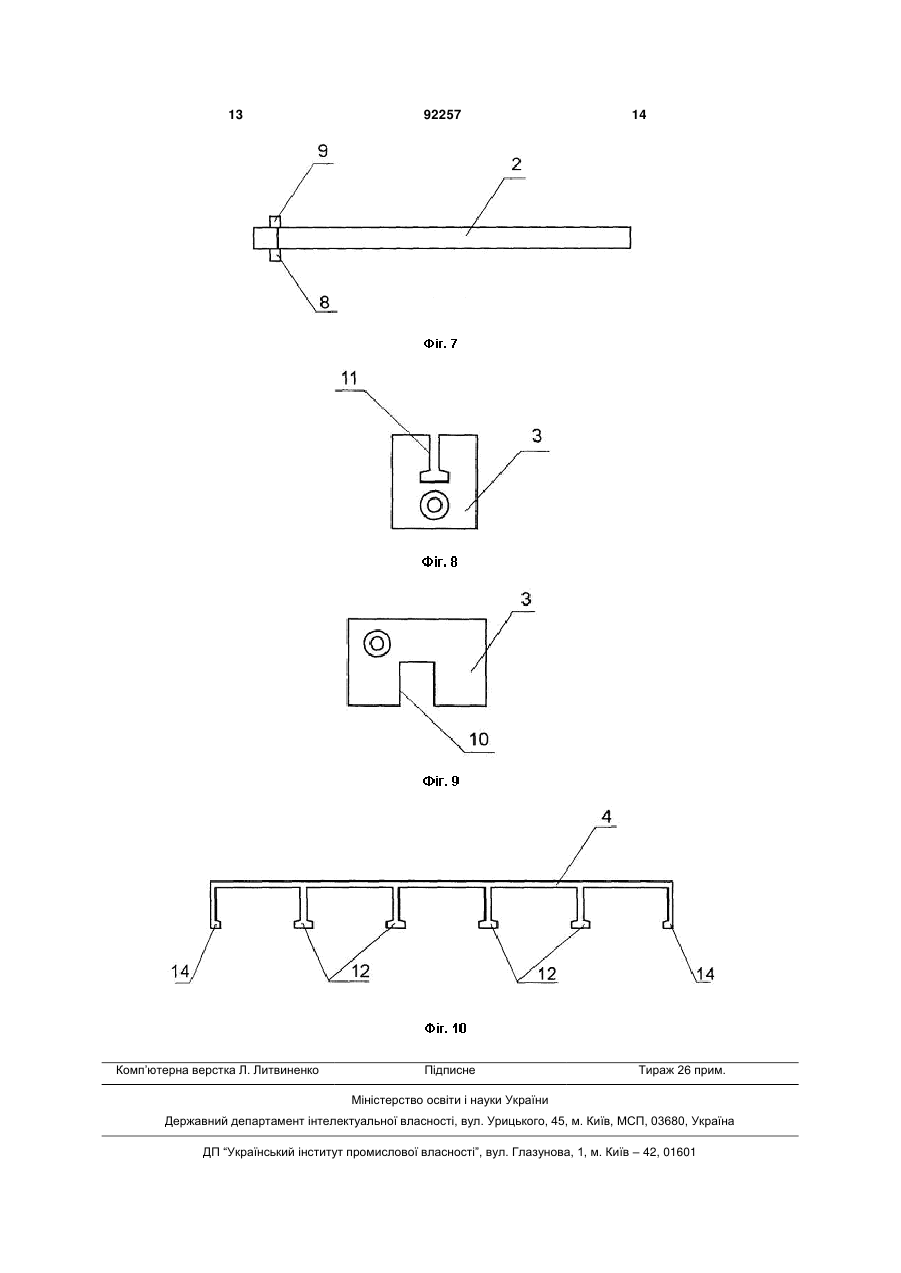

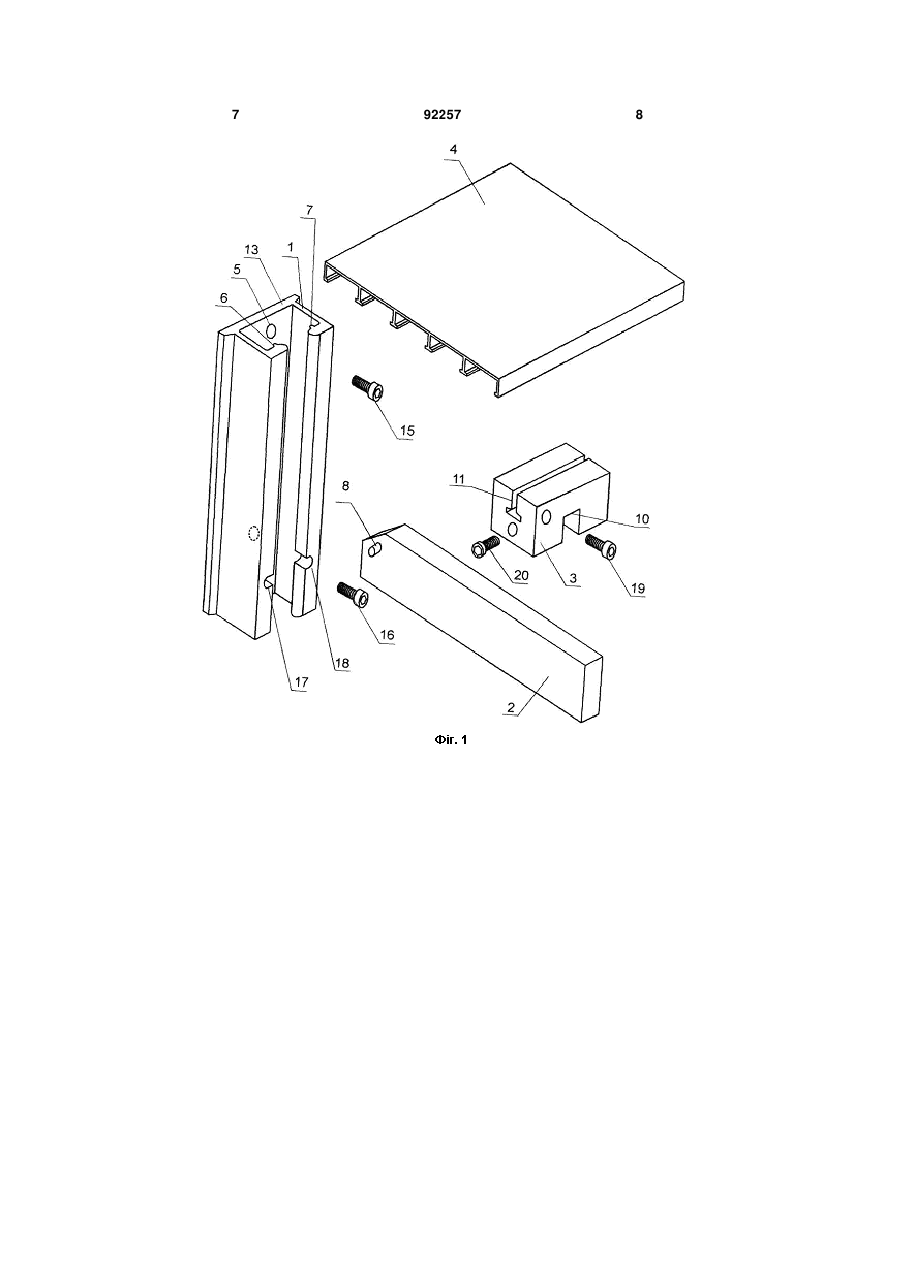

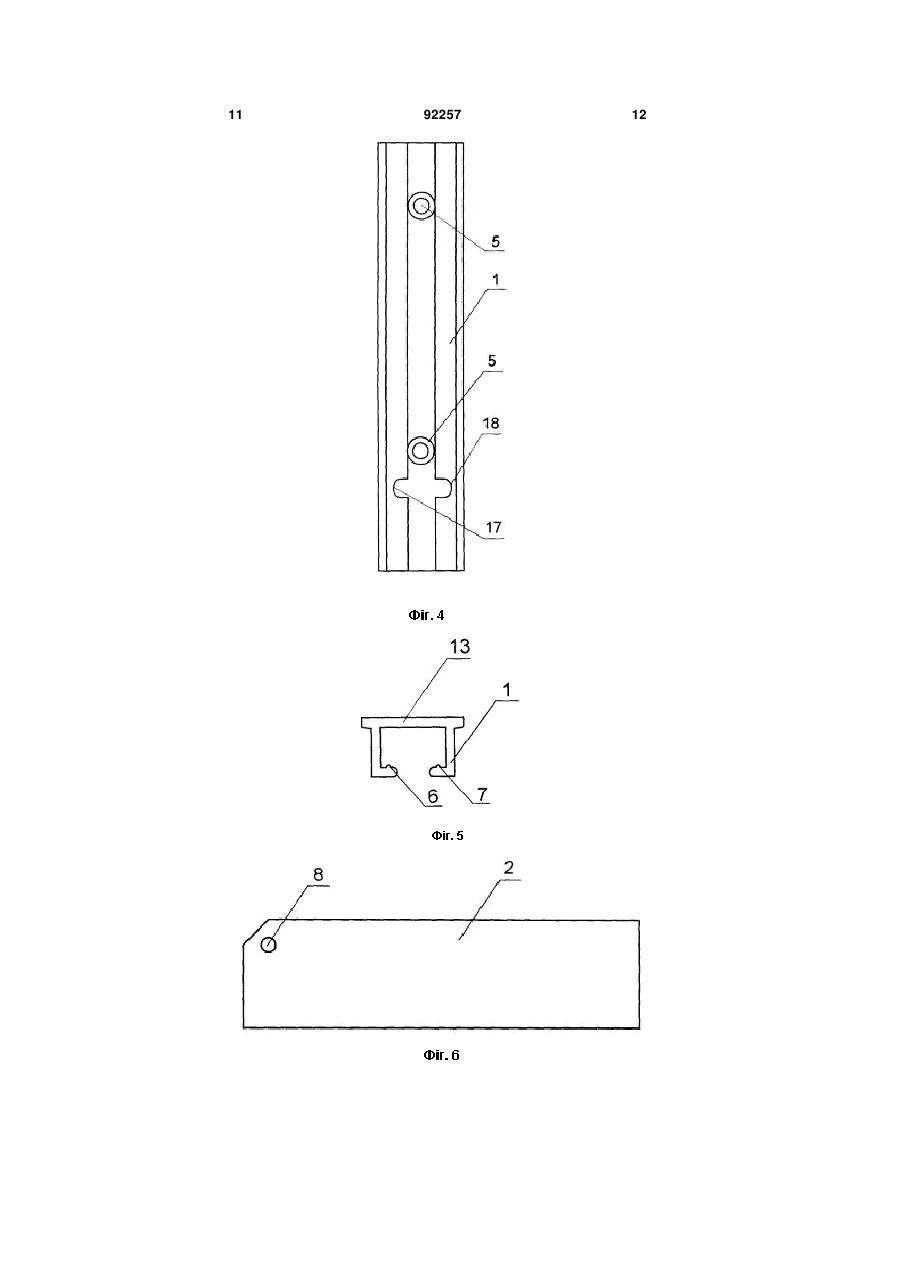

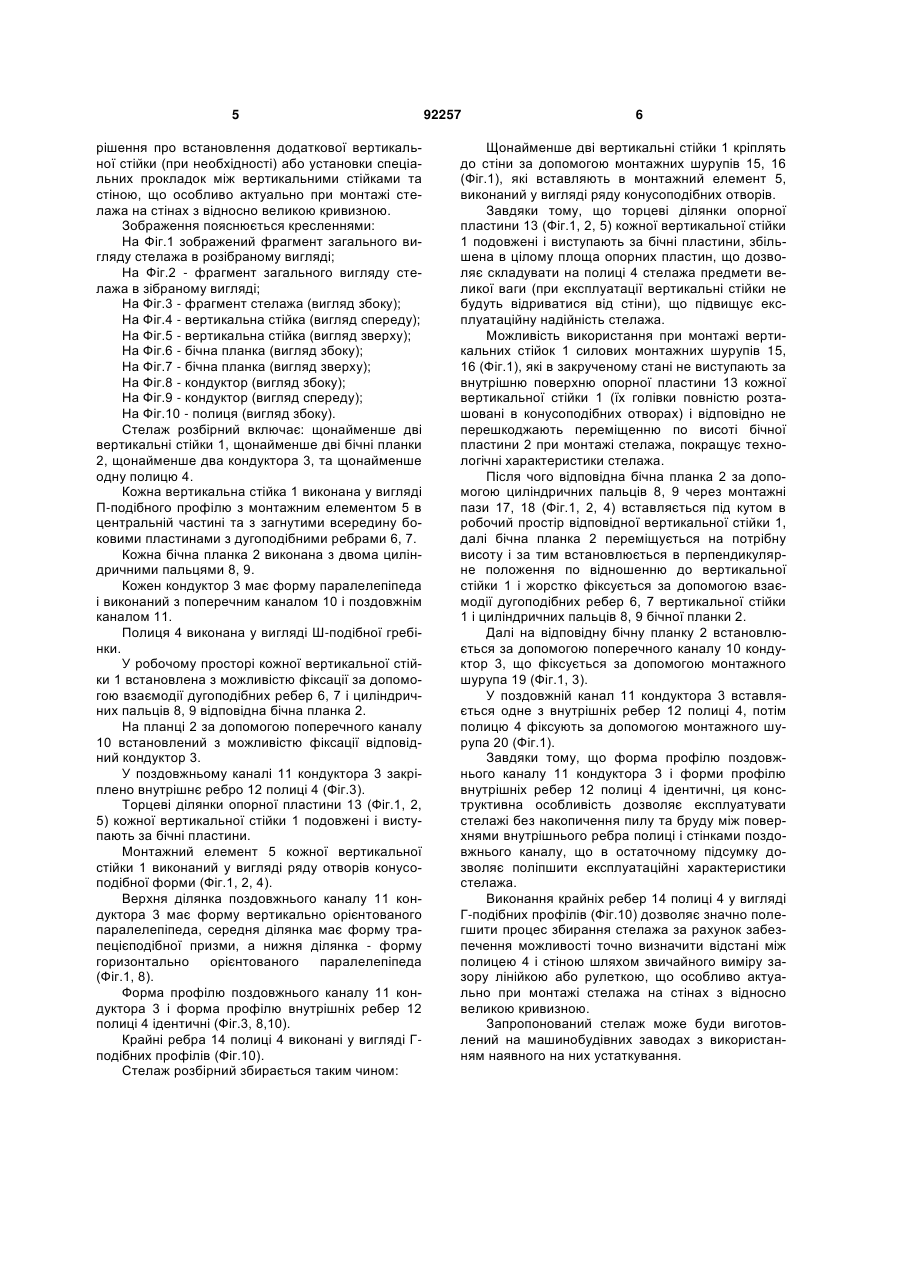

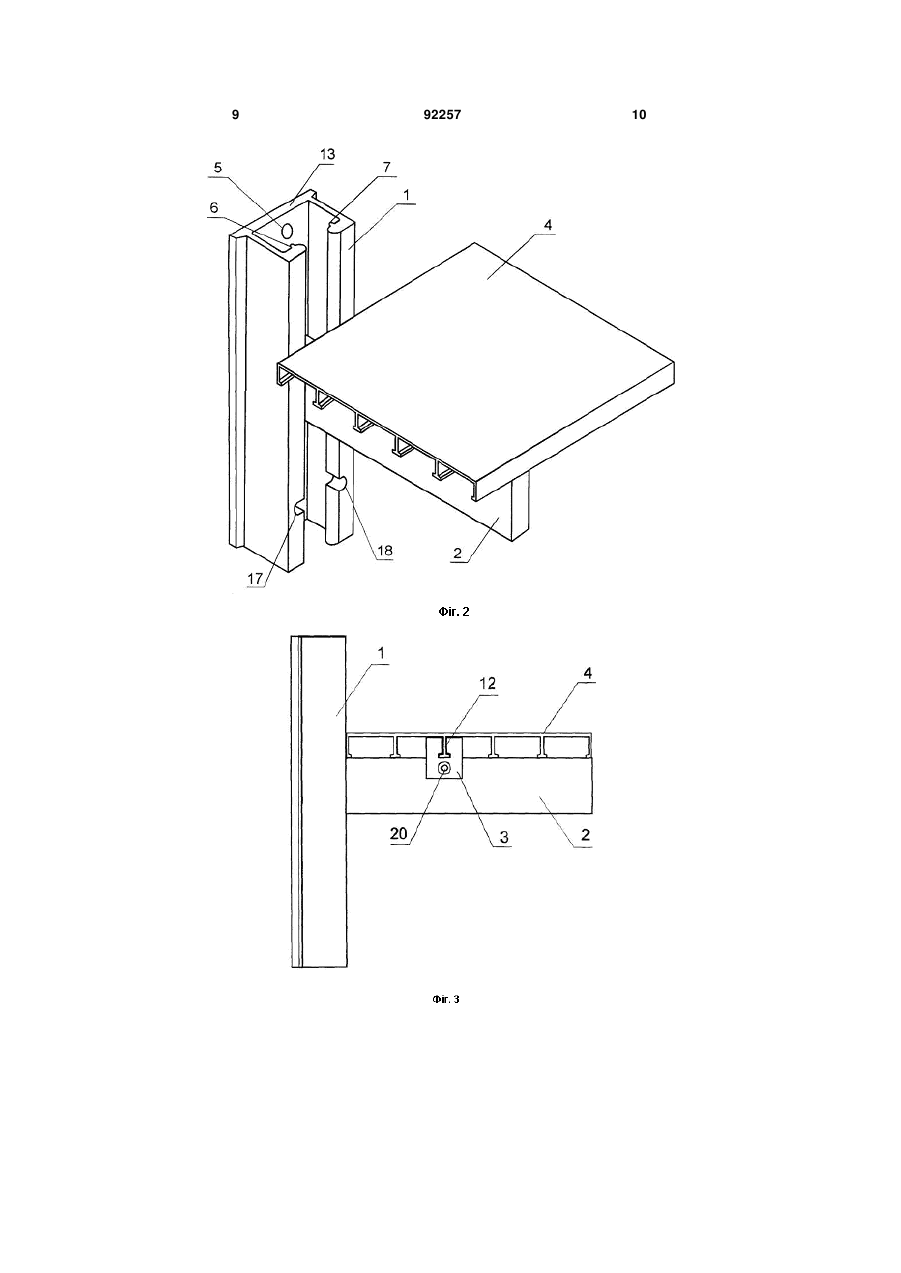

Стелаж розбірний, що включає щонайменше дві вертикальні стійки, кожна з яких виконана у вигляді П-подібного профілю з монтажним елеме C2 2 (19) 1 3 довжньому каналі якого закріплено внутрішнє ребро полиці. Одним з недоліків зазначеного стелажа розбірного є низька експлуатаційна надійність, яка особливо проявляється при завантаженні полиці предметами з великою вагою, що пов'язано з відносно невеликою площею опорних пластин вертикальних стійок, відповідно невеликою площею взаємодії зі стіною. Іншими словами при завантаженні полиці предметами з великою вагою вертикальні стійки відриваються від стіни. У найближчому аналогу щоб позбутися від зазначеного недоліку необхідно використовувати вертикальні стійки великих типорозмірів. Іншим важливим недоліком найближчого аналога є відсутність можливості складання стелажа за допомогою силових монтажних шурупів, ці технологічні обмеження при зборці стелажа пов'язані з конструктивним недоліком монтажного елемента вертикальних стійок, що виконаний у вигляді трикутного паза, розташованого по центру внутрішньої частини вертикальної стійки. При складанні стелажа для кріплення вертикальних стійок до стіни можуть застосовуватися монтажні шурупи з відносно невеликим діаметром головок, при необхідності використання силових монтажних шурупів (для стелажа на велику вагу) головка силового шурупа може виступати в робочому просторі вертикальної стійки і перешкоджати переміщенню по висоті бокової планки, оскільки в технічному рішенні що заявляться, і в найближчому аналогу циліндричні пальці бокової планки вставляються через монтажні пази в робочий простір вертикальної стійки, далі бічна планка переміщається під кутом на потрібну висоту і потім при установці перпендикулярно вертикальної стійки фіксується за допомогою взаємодії дугоподібних ребер вертикальної стійки і циліндричних пальців. Ще одним важливим недоліком найближчого аналога є низькі експлуатаційні характеристики, які зумовлені формами поздовжнього каналу кондуктора і внутрішніх ребер полиці. У найближчому аналогу поздовжній канал кондуктора має в перетині форму трапеції, а внутрішні ребра полиці виконані зі стоншенням до центральної частини. Таким чином між поверхнями ребра полиці і стінками поздовжнього каналу кондуктора є значний зазор, у якому з часом накопичується пил, бруд, і т.п. Наступним недоліком найближчого аналога є складність складання стелажа особливо при необхідності використання полиць великої довжини (310 метрів) на стінах з відносно великою кривизною. Зазначений недолік пов'язаний з виконанням крайніх ребер полиці у вигляді вигнутих назовні пластин, що не дозволяє точно визначати відстань між полицею і стіною, і прийняти правильне рішення про встановлення додаткової вертикальної стійки (при великому зазорі) або використанні спеціальних прокладок між вертикальними стійками та стіною. В основу винаходу поставлена задача удосконалити відомий стелаж розбірний шляхом нового виконання опорної пластини вертикальних стійок, що дозволить підвищити експлуатаційну надійність стелажа, крім того, нове виконання монтаж 92257 4 ного елемента вертикальних стійок дозволить забезпечити можливість складання стелажа з різними силовими монтажними шурупами, нове виконання поздовжнього каналу кондуктора та внутрішніх ребер полиці дозволить поліпшити експлуатаційні характеристики, а саме експлуатувати стелажі без накопичення пилу та бруду між поверхнями внутрішнього ребра полиці і стінками поздовжнього каналу, нове виконання крайніх ребер полиці дозволяє полегшити процес збирання стелажа за рахунок забезпечення можливості точно визначати відстань між полицею та стіною. Поставлена задача досягається завдяки тому, що торцеві ділянки опорної пластини кожної вертикальної стійки подовжені і виступають за бічні пластини, при цьому монтажний елемент кожної вертикальної стійки виконаний у вигляді ряду отворів конусоподібної форми, причому верхня ділянка поздовжнього каналу кондуктора має форму вертикально орієнтованого паралелепіпеда, середня ділянка має форму трапецієподібної призми, а нижня ділянка - форму горизонтального орієнтованого паралелепіпеда, при цьому форма профілю поздовжнього каналу кондуктора і форма профілю внутрішніх ребер полиці ідентичні, а крайні ребра полиці виконані у вигляді Г-подібних профілів. Виконання торцевих ділянок опорної пластини кожної вертикальної стійки подовженими і виступаючими за бічні пластини дозволяє використовувати більшу в порівнянні з найближчим аналогом площу опорних пластин вертикальних стійок, і як наслідок завантажувати полиці предметами з великою вагою (вертикальні стійки не будуть відриватися від стіни), що підвищує експлуатаційну надійність стелажа. Виконання монтажного елемента кожної вертикальної стійки у вигляді ряду отворів конусоподібної форми дозволяє забезпечувати можливість зборки стелажа з різними силовими монтажними шурупами, які в зібраному стані не виступають за внутрішню поверхню опорної пластини і не перешкоджають переміщенню по висоті при монтажі бокової бічної планки, що поліпшує технологічні характеристики стелажа. Виконання верхньої ділянки поздовжнього каналу кондуктора у формі вертикально орієнтованого паралелепіпеда, середньої ділянки у формі трапецієподібної призми, нижньої ділянки у формі горизонтально орієнтованого паралелепіпеда, виконання форми профілю поздовжнього каналу кондуктора і форми профілю внутрішніх ребер полиці ідентичними дозволяє поліпшити експлуатаційні характеристики стелажа за рахунок експлуатації стелажа без налипання пилу і бруду між поверхнями внутрішнього ребра полиці й стінками подовжнього каналу оскільки їх форми ідентичні, і крім того відпрацьовані експериментально для роботи під великими навантаженнями. Виконання крайніх ребер полиці у вигляді Гподібних профілів дозволяє полегшити процес збирання стелажа за рахунок забезпечення можливості точно визначати відстань між полицею і стіною шляхом звичайного виміру зазору лінійкою або рулеткою і, як наслідок, прийняти правильне 5 рішення про встановлення додаткової вертикальної стійки (при необхідності) або установки спеціальних прокладок між вертикальними стійками та стіною, що особливо актуально при монтажі стелажа на стінах з відносно великою кривизною. Зображення пояснюється кресленнями: На Фіг.1 зображений фрагмент загального вигляду стелажа в розібраному вигляді; На Фіг.2 - фрагмент загального вигляду стелажа в зібраному вигляді; На Фіг.3 - фрагмент стелажа (вигляд збоку); На Фіг.4 - вертикальна стійка (вигляд спереду); На Фіг.5 - вертикальна стійка (вигляд зверху); На Фіг.6 - бічна планка (вигляд збоку); На Фіг.7 - бічна планка (вигляд зверху); На Фіг.8 - кондуктор (вигляд збоку); На Фіг.9 - кондуктор (вигляд спереду); На Фіг.10 - полиця (вигляд збоку). Стелаж розбірний включає: щонайменше дві вертикальні стійки 1, щонайменше дві бічні планки 2, щонайменше два кондуктора 3, та щонайменше одну полицю 4. Кожна вертикальна стійка 1 виконана у вигляді П-подібного профілю з монтажним елементом 5 в центральній частині та з загнутими всередину боковими пластинами з дугоподібними ребрами 6, 7. Кожна бічна планка 2 виконана з двома циліндричними пальцями 8, 9. Кожен кондуктор 3 має форму паралелепіпеда і виконаний з поперечним каналом 10 і поздовжнім каналом 11. Полиця 4 виконана у вигляді Ш-подібної гребінки. У робочому просторі кожної вертикальної стійки 1 встановлена з можливістю фіксації за допомогою взаємодії дугоподібних ребер 6, 7 і циліндричних пальців 8, 9 відповідна бічна планка 2. На планці 2 за допомогою поперечного каналу 10 встановлений з можливістю фіксації відповідний кондуктор 3. У поздовжньому каналі 11 кондуктора 3 закріплено внутрішнє ребро 12 полиці 4 (Фіг.3). Торцеві ділянки опорної пластини 13 (Фіг.1, 2, 5) кожної вертикальної стійки 1 подовжені і виступають за бічні пластини. Монтажний елемент 5 кожної вертикальної стійки 1 виконаний у вигляді ряду отворів конусоподібної форми (Фіг.1, 2, 4). Верхня ділянка поздовжнього каналу 11 кондуктора 3 має форму вертикально орієнтованого паралелепіпеда, середня ділянка має форму трапецієподібної призми, а нижня ділянка - форму горизонтально орієнтованого паралелепіпеда (Фіг.1, 8). Форма профілю поздовжнього каналу 11 кондуктора 3 і форма профілю внутрішніх ребер 12 полиці 4 ідентичні (Фіг.3, 8,10). Крайні ребра 14 полиці 4 виконані у вигляді Гподібних профілів (Фіг.10). Стелаж розбірний збирається таким чином: 92257 6 Щонайменше дві вертикальні стійки 1 кріплять до стіни за допомогою монтажних шурупів 15, 16 (Фіг.1), які вставляють в монтажний елемент 5, виконаний у вигляді ряду конусоподібних отворів. Завдяки тому, що торцеві ділянки опорної пластини 13 (Фіг.1, 2, 5) кожної вертикальної стійки 1 подовжені і виступають за бічні пластини, збільшена в цілому площа опорних пластин, що дозволяє складувати на полиці 4 стелажа предмети великої ваги (при експлуатації вертикальні стійки не будуть відриватися від стіни), що підвищує експлуатаційну надійність стелажа. Можливість використання при монтажі вертикальних стійок 1 силових монтажних шурупів 15, 16 (Фіг.1), які в закрученому стані не виступають за внутрішню поверхню опорної пластини 13 кожної вертикальної стійки 1 (їх голівки повністю розташовані в конусоподібних отворах) і відповідно не перешкоджають переміщенню по висоті бічної пластини 2 при монтажі стелажа, покращує технологічні характеристики стелажа. Після чого відповідна бічна планка 2 за допомогою циліндричних пальців 8, 9 через монтажні пази 17, 18 (Фіг.1, 2, 4) вставляється під кутом в робочий простір відповідної вертикальної стійки 1, далі бічна планка 2 переміщується на потрібну висоту і за тим встановлюється в перпендикулярне положення по відношенню до вертикальної стійки 1 і жорстко фіксується за допомогою взаємодії дугоподібних ребер 6, 7 вертикальної стійки 1 і циліндричних пальців 8, 9 бічної планки 2. Далі на відповідну бічну планку 2 встановлюється за допомогою поперечного каналу 10 кондуктор 3, що фіксується за допомогою монтажного шурупа 19 (Фіг.1, 3). У поздовжній канал 11 кондуктора 3 вставляється одне з внутрішніх ребер 12 полиці 4, потім полицю 4 фіксують за допомогою монтажного шурупа 20 (Фіг.1). Завдяки тому, що форма профілю поздовжнього каналу 11 кондуктора 3 і форми профілю внутрішніх ребер 12 полиці 4 ідентичні, ця конструктивна особливість дозволяє експлуатувати стелажі без накопичення пилу та бруду між поверхнями внутрішнього ребра полиці і стінками поздовжнього каналу, що в остаточному підсумку дозволяє поліпшити експлуатаційні характеристики стелажа. Виконання крайніх ребер 14 полиці 4 у вигляді Г-подібних профілів (Фіг.10) дозволяє значно полегшити процес збирання стелажа за рахунок забезпечення можливості точно визначити відстані між полицею 4 і стіною шляхом звичайного виміру зазору лінійкою або рулеткою, що особливо актуально при монтажі стелажа на стінах з відносно великою кривизною. Запропонований стелаж може буди виготовлений на машинобудівних заводах з використанням наявного на них устаткування. 7 92257 8 9 92257 10 11 92257 12 13 Комп’ютерна верстка Л. Литвиненко 92257 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
