Дозатор рідини

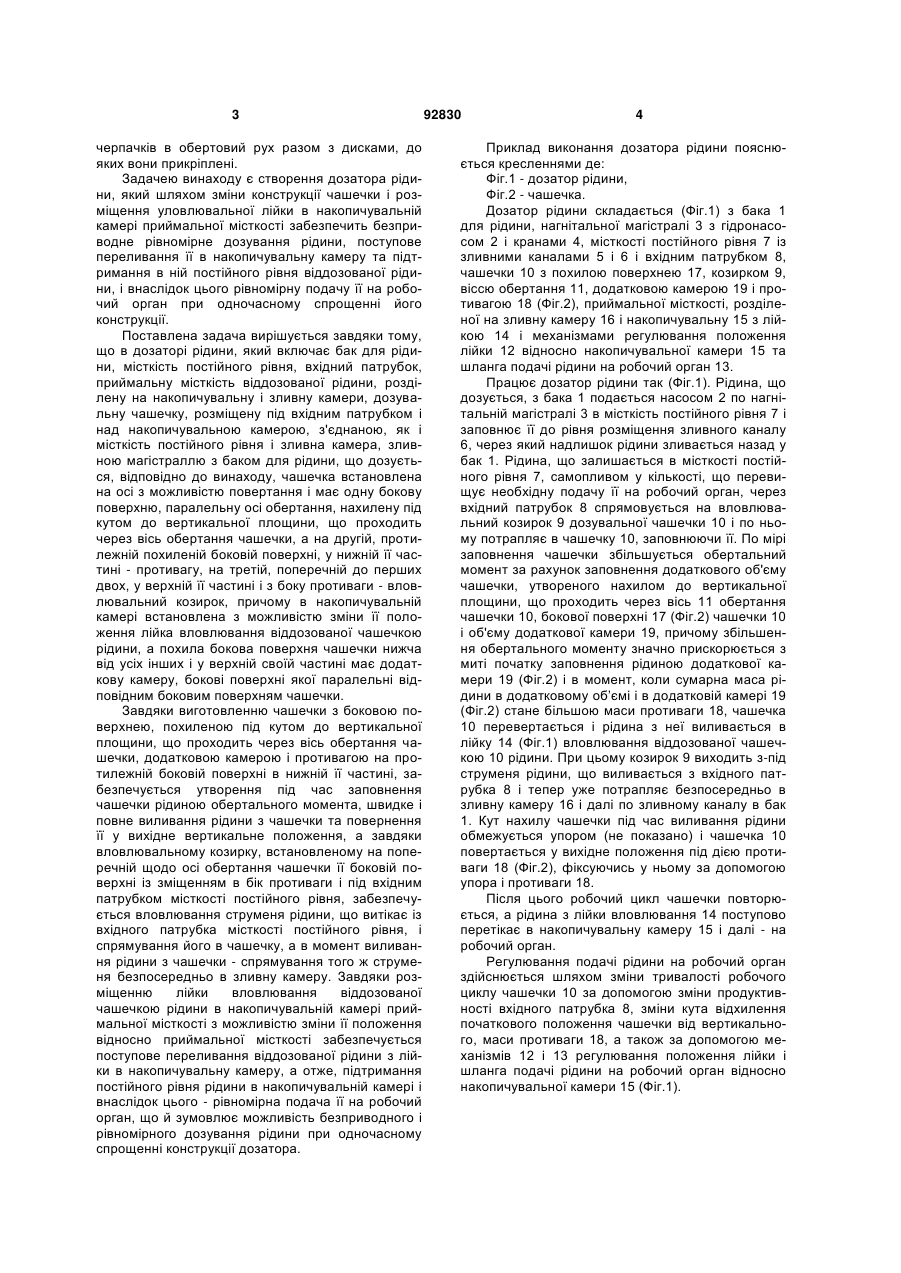

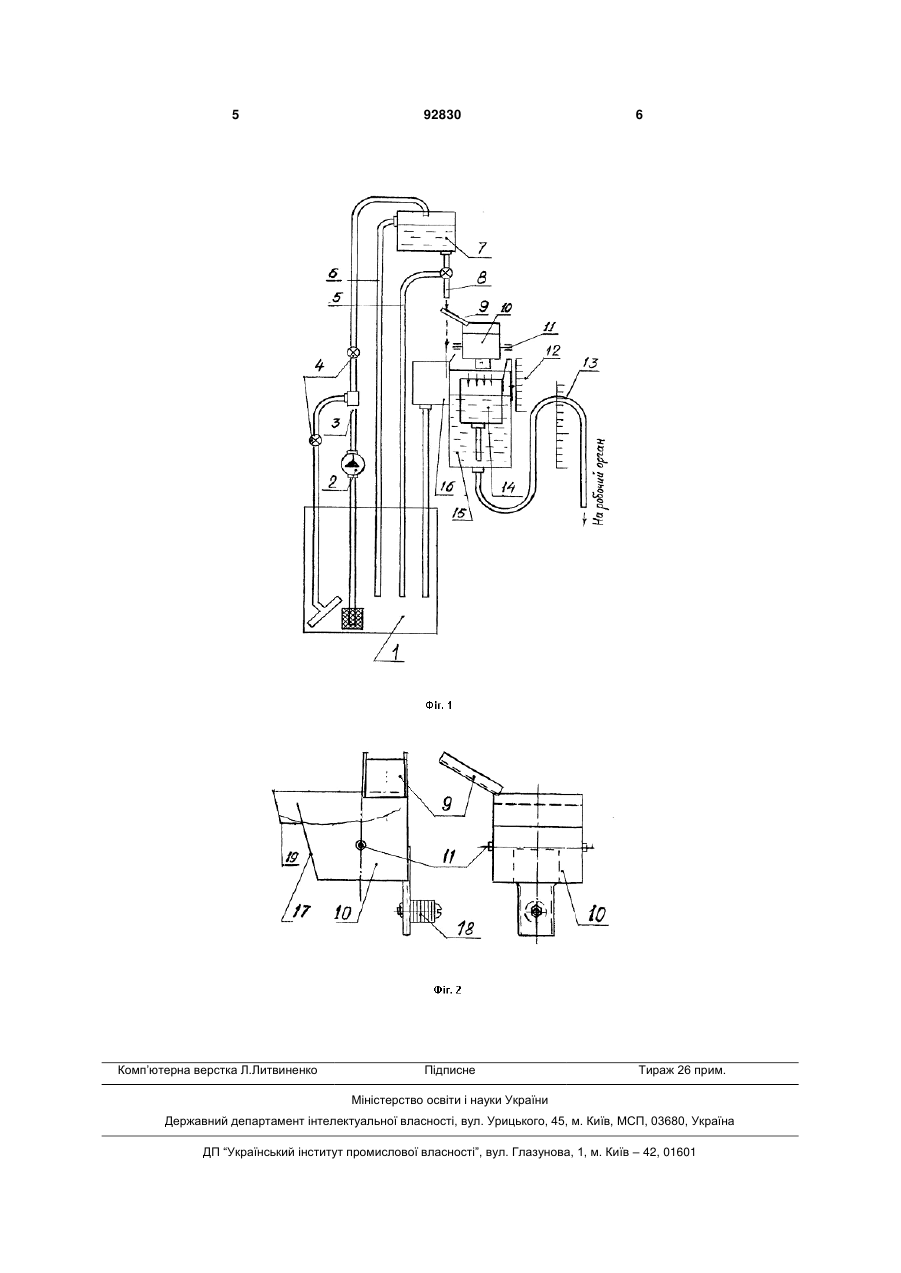

1. Дозатор рідини, що включає бак для рідини, місткість постійного рівня, вхідний патрубок, приймальну місткість віддозованої рідини, розділену на C2 2 (19) 1 3 черпачків в обертовий рух разом з дисками, до яких вони прикріплені. Задачею винаходу є створення дозатора рідини, який шляхом зміни конструкції чашечки і розміщення уловлювальної лійки в накопичувальній камері приймальної місткості забезпечить безприводне рівномірне дозування рідини, поступове переливання її в накопичувальну камеру та підтримання в ній постійного рівня віддозованої рідини, і внаслідок цього рівномірну подачу її на робочий орган при одночасному спрощенні його конструкції. Поставлена задача вирішується завдяки тому, що в дозаторі рідини, який включає бак для рідини, місткість постійного рівня, вхідний патрубок, приймальну місткість віддозованої рідини, розділену на накопичувальну і зливну камери, дозувальну чашечку, розміщену під вхідним патрубком і над накопичувальною камерою, з'єднаною, як і місткість постійного рівня і зливна камера, зливною магістраллю з баком для рідини, що дозується, відповідно до винаходу, чашечка встановлена на осі з можливістю повертання і має одну бокову поверхню, паралельну осі обертання, нахилену під кутом до вертикальної площини, що проходить через вісь обертання чашечки, а на другій, протилежній похиленій боковій поверхні, у нижній її частині - противагу, на третій, поперечній до перших двох, у верхній її частині і з боку противаги - вловлювальний козирок, причому в накопичувальній камері встановлена з можливістю зміни її положення лійка вловлювання віддозованої чашечкою рідини, а похила бокова поверхня чашечки нижча від усіх інших і у верхній своїй частині має додаткову камеру, бокові поверхні якої паралельні відповідним боковим поверхням чашечки. Завдяки виготовленню чашечки з боковою поверхнею, похиленою під кутом до вертикальної площини, що проходить через вісь обертання чашечки, додатковою камерою і противагою на протилежній боковій поверхні в нижній її частині, забезпечується утворення під час заповнення чашечки рідиною обертального момента, швидке і повне виливання рідини з чашечки та повернення її у вихідне вертикальне положення, а завдяки вловлювальному козирку, встановленому на поперечній щодо осі обертання чашечки її боковій поверхні із зміщенням в бік противаги і під вхідним патрубком місткості постійного рівня, забезпечується вловлювання струменя рідини, що витікає із вхідного патрубка місткості постійного рівня, і спрямування його в чашечку, а в момент виливання рідини з чашечки - спрямування того ж струменя безпосередньо в зливну камеру. Завдяки розміщенню лійки вловлювання віддозованої чашечкою рідини в накопичувальній камері приймальної місткості з можливістю зміни її положення відносно приймальної місткості забезпечується поступове переливання віддозованої рідини з лійки в накопичувальну камеру, а отже, підтримання постійного рівня рідини в накопичувальній камері і внаслідок цього - рівномірна подача її на робочий орган, що й зумовлює можливість безприводного і рівномірного дозування рідини при одночасному спрощенні конструкції дозатора. 92830 4 Приклад виконання дозатора рідини пояснюється кресленнями де: Фіг.1 - дозатор рідини, Фіг.2 - чашечка. Дозатор рідини складається (Фіг.1) з бака 1 для рідини, нагнітальної магістралі 3 з гідронасосом 2 і кранами 4, місткості постійного рівня 7 із зливними каналами 5 і 6 і вхідним патрубком 8, чашечки 10 з похилою поверхнею 17, козирком 9, віссю обертання 11, додатковою камерою 19 і противагою 18 (Фіг.2), приймальної місткості, розділеної на зливну камеру 16 і накопичувальну 15 з лійкою 14 і механізмами регулювання положення лійки 12 відносно накопичувальної камери 15 та шланга подачі рідини на робочий орган 13. Працює дозатор рідини так (Фіг.1). Рідина, що дозується, з бака 1 подається насосом 2 по нагнітальній магістралі 3 в місткість постійного рівня 7 і заповнює її до рівня розміщення зливного каналу 6, через який надлишок рідини зливається назад у бак 1. Рідина, що залишається в місткості постійного рівня 7, самопливом у кількості, що перевищує необхідну подачу її на робочий орган, через вхідний патрубок 8 спрямовується на вловлювальний козирок 9 дозувальної чашечки 10 і по ньому потрапляє в чашечку 10, заповнюючи її. По мірі заповнення чашечки збільшується обертальний момент за рахунок заповнення додаткового об'єму чашечки, утвореного нахилом до вертикальної площини, що проходить через вісь 11 обертання чашечки 10, бокової поверхні 17 (Фіг.2) чашечки 10 і об'єму додаткової камери 19, причому збільшення обертального моменту значно прискорюється з миті початку заповнення рідиною додаткової камери 19 (Фіг.2) і в момент, коли сумарна маса рідини в додатковому об’ємі і в додатковій камері 19 (Фіг.2) стане більшою маси противаги 18, чашечка 10 перевертається і рідина з неї виливається в лійку 14 (Фіг.1) вловлювання віддозованої чашечкою 10 рідини. При цьому козирок 9 виходить з-під струменя рідини, що виливається з вхідного патрубка 8 і тепер уже потрапляє безпосередньо в зливну камеру 16 і далі по зливному каналу в бак 1. Кут нахилу чашечки під час виливання рідини обмежується упором (не показано) і чашечка 10 повертається у вихідне положення під дією противаги 18 (Фіг.2), фіксуючись у ньому за допомогою упора і противаги 18. Після цього робочий цикл чашечки повторюється, а рідина з лійки вловлювання 14 поступово перетікає в накопичувальну камеру 15 і далі - на робочий орган. Регулювання подачі рідини на робочий орган здійснюється шляхом зміни тривалості робочого циклу чашечки 10 за допомогою зміни продуктивності вхідного патрубка 8, зміни кута відхилення початкового положення чашечки від вертикального, маси противаги 18, а також за допомогою механізмів 12 і 13 регулювання положення лійки і шланга подачі рідини на робочий орган відносно накопичувальної камери 15 (Фіг.1). 5 Комп’ютерна верстка Л.Литвиненко 92830 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
