Пневматична сівалка

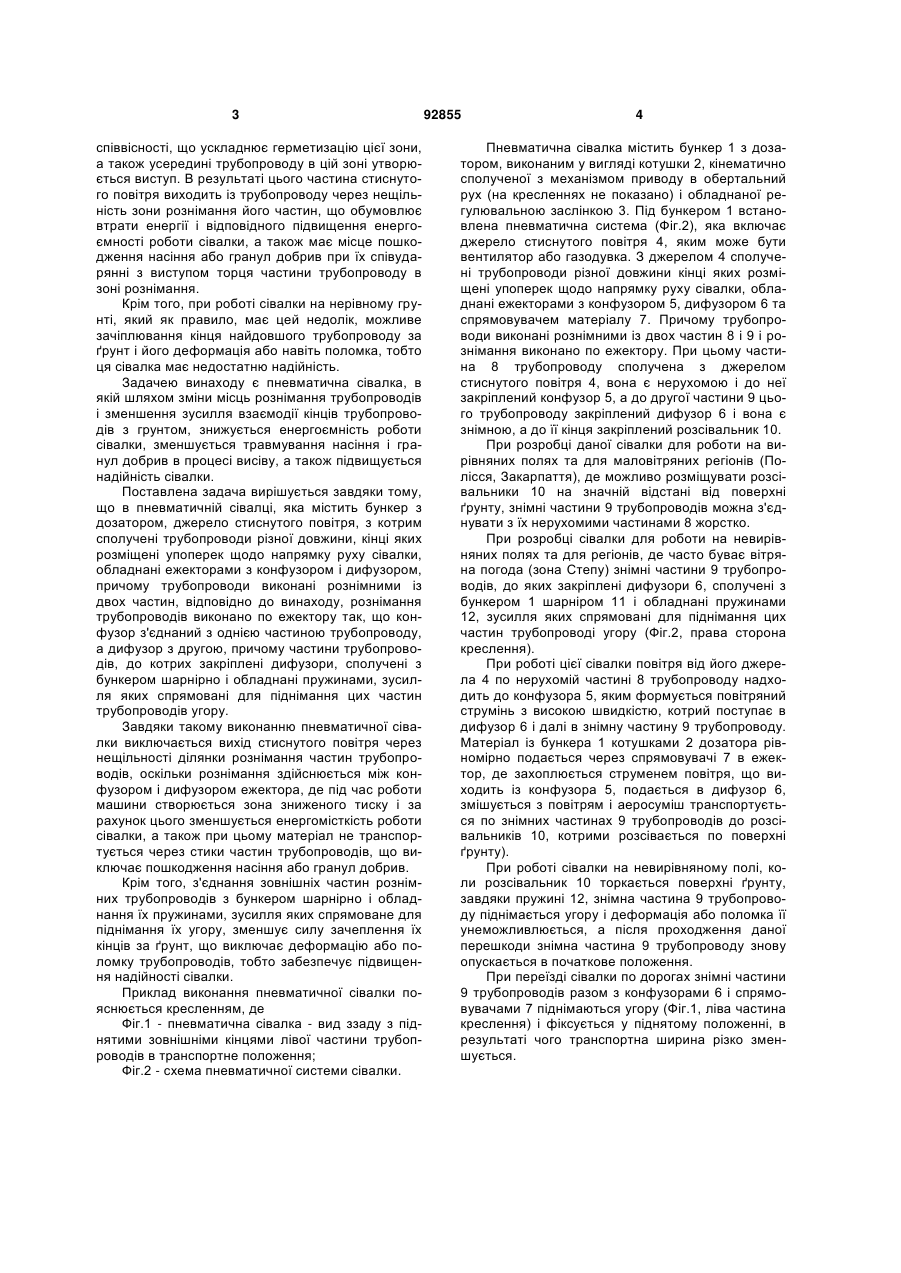

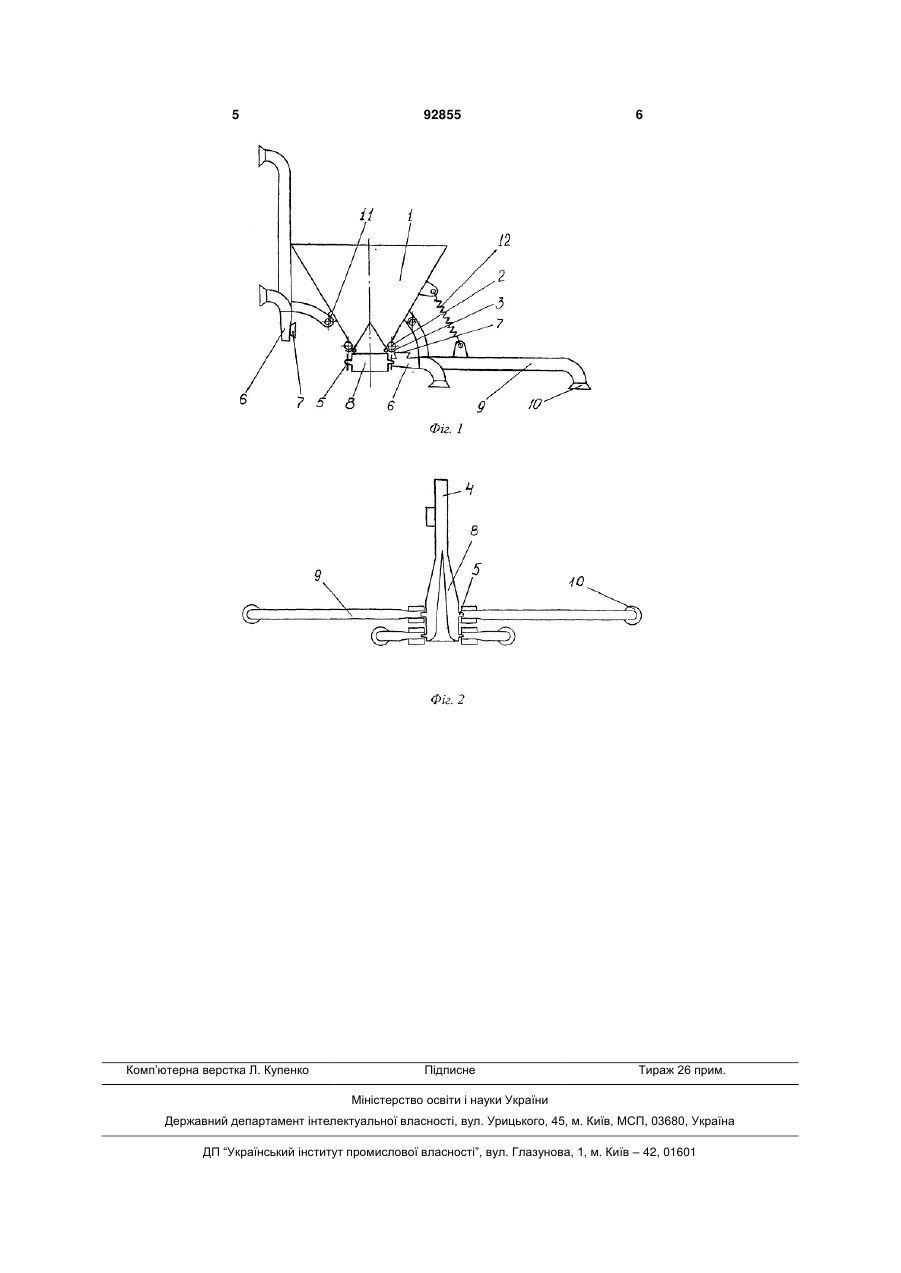

1. Пневматична сівалка, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучені трубопроводи різної довжини, кінці яких розміщені упоперек щодо напрямку руху сівалки, обладнані ежекторами з конфузором і дифузором, причому трубопроводи виконані рознімними із двох частин, при цьому рознімання трубопроводів виконано по ежектору так, що конфузор з'єднаний з однією нерухомою частиною трубопроводу, а дифузор з другою знімною частиною трубопроводу. 2. Пневматична сівалка за п.1, яка відрізняється тим, що частини трубопроводів, до котрих закріплені дифузори, сполучені з бункером шарнірно і обладнані пружинами, зусилля яких спрямовані для піднімання цих частин трубопроводів угору. Винахід відноситься до галузі сільськогосподарського машинобудування і може використатись в машинах для розсівання насіння сільськогосподарських культур або мінеральних добрив по поверхні ґрунту. Відома пневматична сівалка, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучені трубопроводи різної довжини, кінці котрих розміщені упоперек щодо напряму руху машини, обладнані ежекторами з конфузорами і дифузорами (патент Швеції №325164 МПК А 01С 17/00). При роботі цієї сівалки завантажені в бункер насіння або мінеральні добрива (надалі матеріал) дозатором рівномірно подаються через ежектори в трубопроводи, де змішуються з потоком повітря, що рухається від його джерела, і утворена аеросуміш транспортується до кінців трубопроводів, через котрі розсівається по поверхні ґрунту. Недоліком цієї сівалки є те, що вона має велику ширину, котра ускладнює її транспортування по дорогах. Відома також пневматична сівалка, яка містить бункер з дозатором, джерело стиснутого повітря, до якого приєднані трубопроводи різної довжини, кінці котрих розміщені упоперек щодо напрямку руху сівалки, обладнані ежекторами з конфузором і дифузором, причому трубопроводи виконані із двох частин (ав. св. СРСР №1743428, МПК5 А 01С 17/00). Ця сівалка є найближчим аналогом і прийнята за прототип. При роботі останньої сівалки завантажений в бункер матеріал рівномірно подається через ежектори в трубопроводи, де змішується з потоком повітря, що рухається від його джерела, і утворена аеросуміш (суміш повітря і матеріалу) транспортується по трубопроводах, в тому числі і через місця їх рознімання, до їх кінців, через які розсівається по поверхні ґрунту. Виконання у цій сівалці трубопроводів із двох частин, дає можливість при її транспортуванні по дорогах, розміщені дальше від бункера частини трубопроводів піднімати угору, в результаті чого її транспортна ширина зменшується до допустимого для транспортування по дорогах розміру. Недоліком цієї сівалки є те, що в зоні рознімання частин трубопроводу неможливо досягти їх (19) UA (11) 92855 (13) C2 (21) a200907624 (22) 20.07.2009 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ГУКОВ ЯКІВ СЕРАФИМОВИЧ, СИДОРЧУК ОЛЕКСАНДР ВАСИЛЬОВИЧ, РАТУШНИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, МОЙСЕЄНКО ВОЛОДИМИ КОСТЯНТИНОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SE 325164, 23.11.1970 SU 1743428, 30.06.1992 RU 2083076, 10.07.1997 RU 2109433, 27.04.1998 PL 161671, 30.07.1993 WO 0059288, 12.10.2000 3 співвісності, що ускладнює герметизацію цієї зони, а також усередині трубопроводу в цій зоні утворюється виступ. В результаті цього частина стиснутого повітря виходить із трубопроводу через нещільність зони рознімання його частин, що обумовлює втрати енергії і відповідного підвищення енергоємності роботи сівалки, а також має місце пошкодження насіння або гранул добрив при їх співударянні з виступом торця частини трубопроводу в зоні рознімання. Крім того, при роботі сівалки на нерівному грунті, який як правило, має цей недолік, можливе зачіплювання кінця найдовшого трубопроводу за ґрунт і його деформація або навіть поломка, тобто ця сівалка має недостатню надійність. Задачею винаходу є пневматична сівалка, в якій шляхом зміни місць рознімання трубопроводів і зменшення зусилля взаємодії кінців трубопроводів з грунтом, знижується енергоємність роботи сівалки, зменшується травмування насіння і гранул добрив в процесі висіву, а також підвищується надійність сівалки. Поставлена задача вирішується завдяки тому, що в пневматичній сівалці, яка містить бункер з дозатором, джерело стиснутого повітря, з котрим сполучені трубопроводи різної довжини, кінці яких розміщені упоперек щодо напрямку руху сівалки, обладнані ежекторами з конфузором і дифузором, причому трубопроводи виконані рознімними із двох частин, відповідно до винаходу, рознімання трубопроводів виконано по ежектору так, що конфузор з'єднаний з однією частиною трубопроводу, а дифузор з другою, причому частини трубопроводів, до котрих закріплені дифузори, сполучені з бункером шарнірно і обладнані пружинами, зусилля яких спрямовані для піднімання цих частин трубопроводів угору. Завдяки такому виконанню пневматичної сівалки виключається вихід стиснутого повітря через нещільності ділянки рознімання частин трубопроводів, оскільки рознімання здійснюється між конфузором і дифузором ежектора, де під час роботи машини створюється зона зниженого тиску і за рахунок цього зменшується енергомісткість роботи сівалки, а також при цьому матеріал не транспортується через стики частин трубопроводів, що виключає пошкодження насіння або гранул добрив. Крім того, з'єднання зовнішніх частин рознімних трубопроводів з бункером шарнірно і обладнання їх пружинами, зусилля яких спрямоване для піднімання їх угору, зменшує силу зачеплення їх кінців за ґрунт, що виключає деформацію або поломку трубопроводів, тобто забезпечує підвищення надійності сівалки. Приклад виконання пневматичної сівалки пояснюється кресленням, де Фіг.1 - пневматична сівалка - вид ззаду з піднятими зовнішніми кінцями лівої частини трубопроводів в транспортне положення; Фіг.2 - схема пневматичної системи сівалки. 92855 4 Пневматична сівалка містить бункер 1 з дозатором, виконаним у вигляді котушки 2, кінематично сполученої з механізмом приводу в обертальний рух (на кресленнях не показано) і обладнаної регулювальною заслінкою 3. Під бункером 1 встановлена пневматична система (Фіг.2), яка включає джерело стиснутого повітря 4, яким може бути вентилятор або газодувка. З джерелом 4 сполучені трубопроводи різної довжини кінці яких розміщені упоперек щодо напрямку руху сівалки, обладнані ежекторами з конфузором 5, дифузором 6 та спрямовувачем матеріалу 7. Причому трубопроводи виконані рознімними із двох частин 8 і 9 і рознімання виконано по ежектору. При цьому частина 8 трубопроводу сполучена з джерелом стиснутого повітря 4, вона є нерухомою і до неї закріплений конфузор 5, а до другої частини 9 цього трубопроводу закріплений дифузор 6 і вона є знімною, а до її кінця закріплений розсівальник 10. При розробці даної сівалки для роботи на вирівняних полях та для маловітряних регіонів (Полісся, Закарпаття), де можливо розміщувати розсівальники 10 на значній відстані від поверхні ґрунту, знімні частини 9 трубопроводів можна з'єднувати з їх нерухомими частинами 8 жорстко. При розробці сівалки для роботи на невирівняних полях та для регіонів, де часто буває вітряна погода (зона Степу) знімні частини 9 трубопроводів, до яких закріплені дифузори 6, сполучені з бункером 1 шарніром 11 і обладнані пружинами 12, зусилля яких спрямовані для піднімання цих частин трубопроводі угору (Фіг.2, права сторона креслення). При роботі цієї сівалки повітря від його джерела 4 по нерухомій частині 8 трубопроводу надходить до конфузора 5, яким формується повітряний струмінь з високою швидкістю, котрий поступає в дифузор 6 і далі в знімну частину 9 трубопроводу. Матеріал із бункера 1 котушками 2 дозатора рівномірно подається через спрямовувачі 7 в ежектор, де захоплюється струменем повітря, що виходить із конфузора 5, подається в дифузор 6, змішується з повітрям і аеросуміш транспортується по знімних частинах 9 трубопроводів до розсівальників 10, котрими розсівається по поверхні ґрунту). При роботі сівалки на невирівняному полі, коли розсівальник 10 торкається поверхні ґрунту, завдяки пружині 12, знімна частина 9 трубопроводу піднімається угору і деформація або поломка її унеможливлюється, а після проходження даної перешкоди знімна частина 9 трубопроводу знову опускається в початкове положення. При переїзді сівалки по дорогах знімні частини 9 трубопроводів разом з конфузорами 6 і спрямовувачами 7 піднімаються угору (Фіг.1, ліва частина креслення) і фіксується у піднятому положенні, в результаті чого транспортна ширина різко зменшується. 5 Комп’ютерна верстка Л. Купенко 92855 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
