Пневматична сівалка

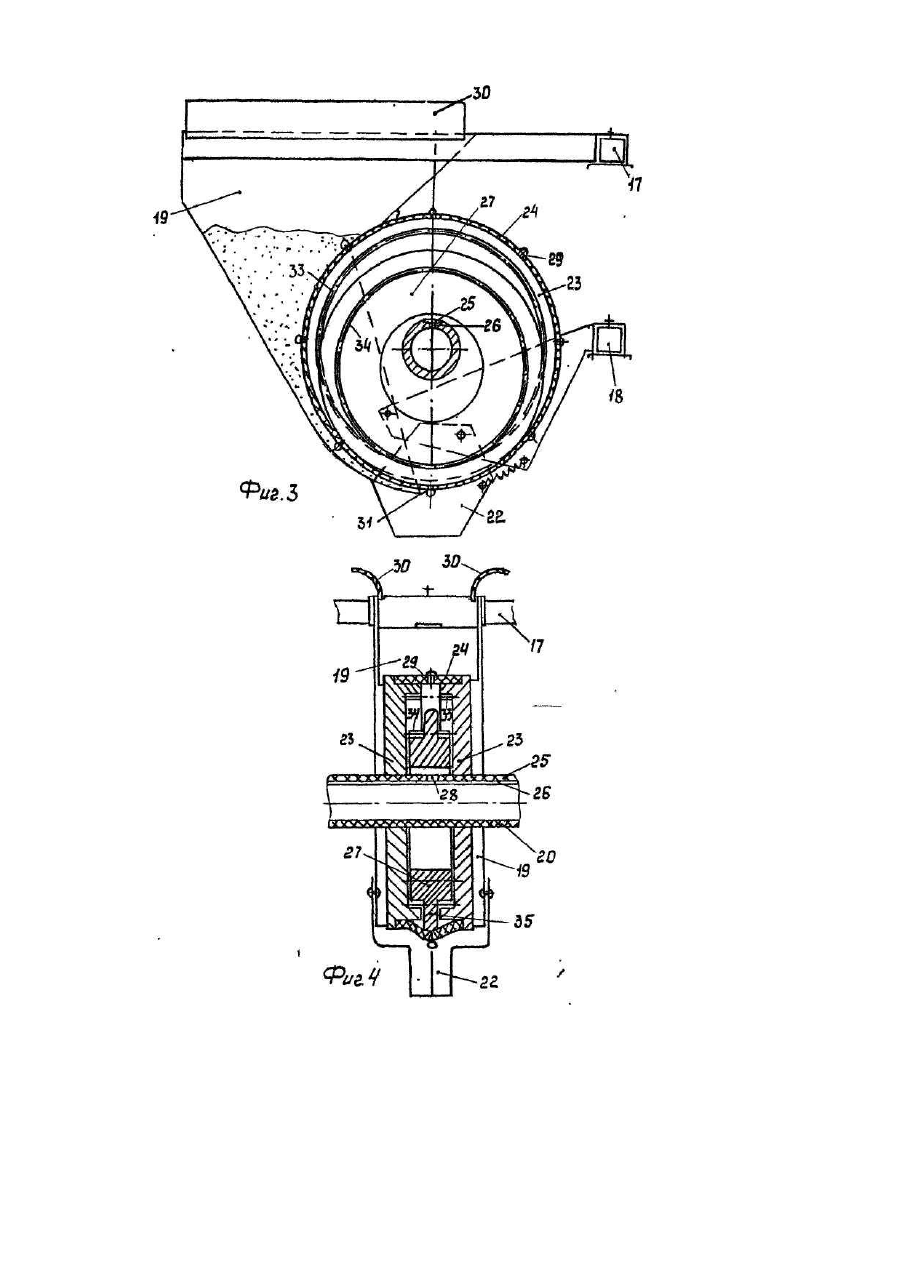

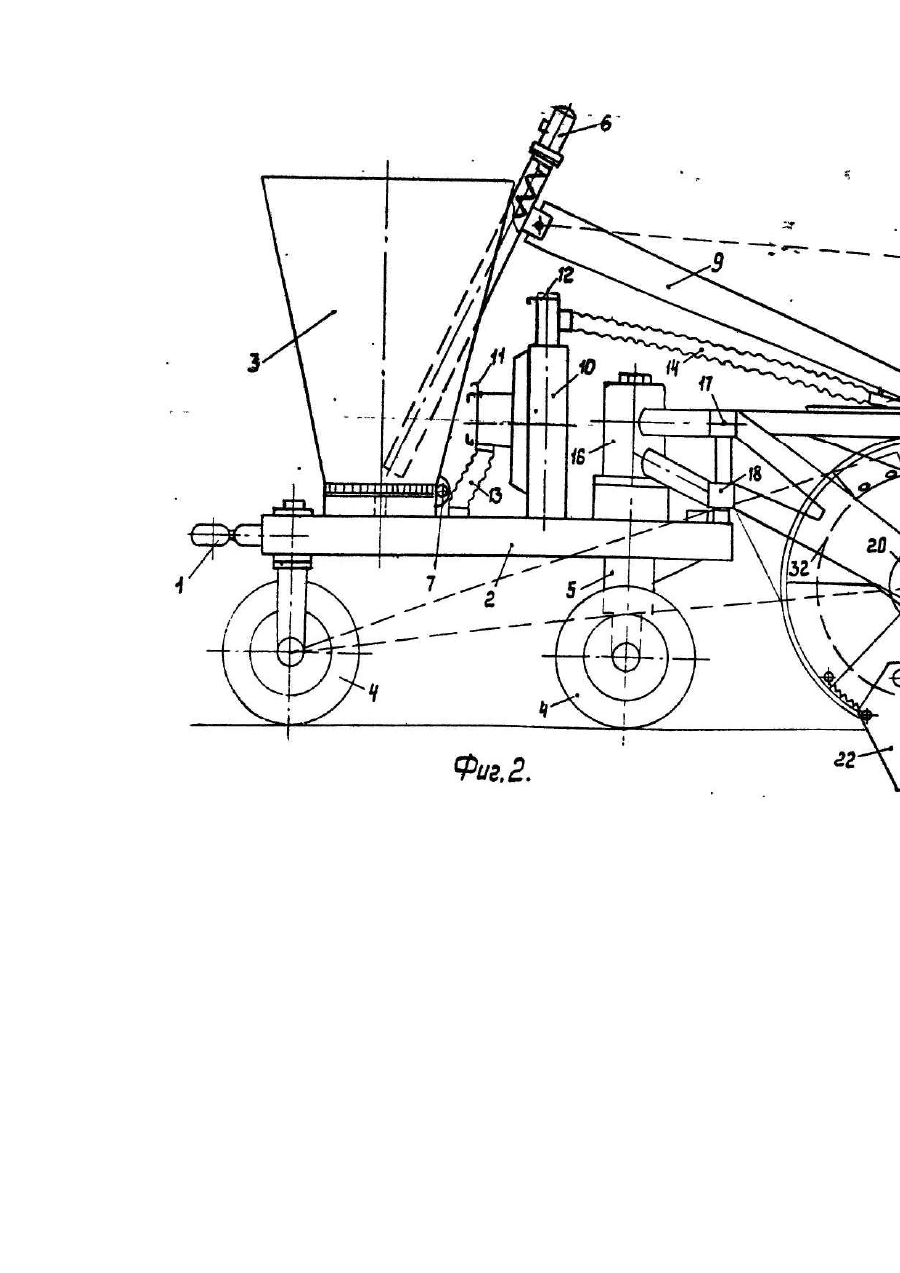

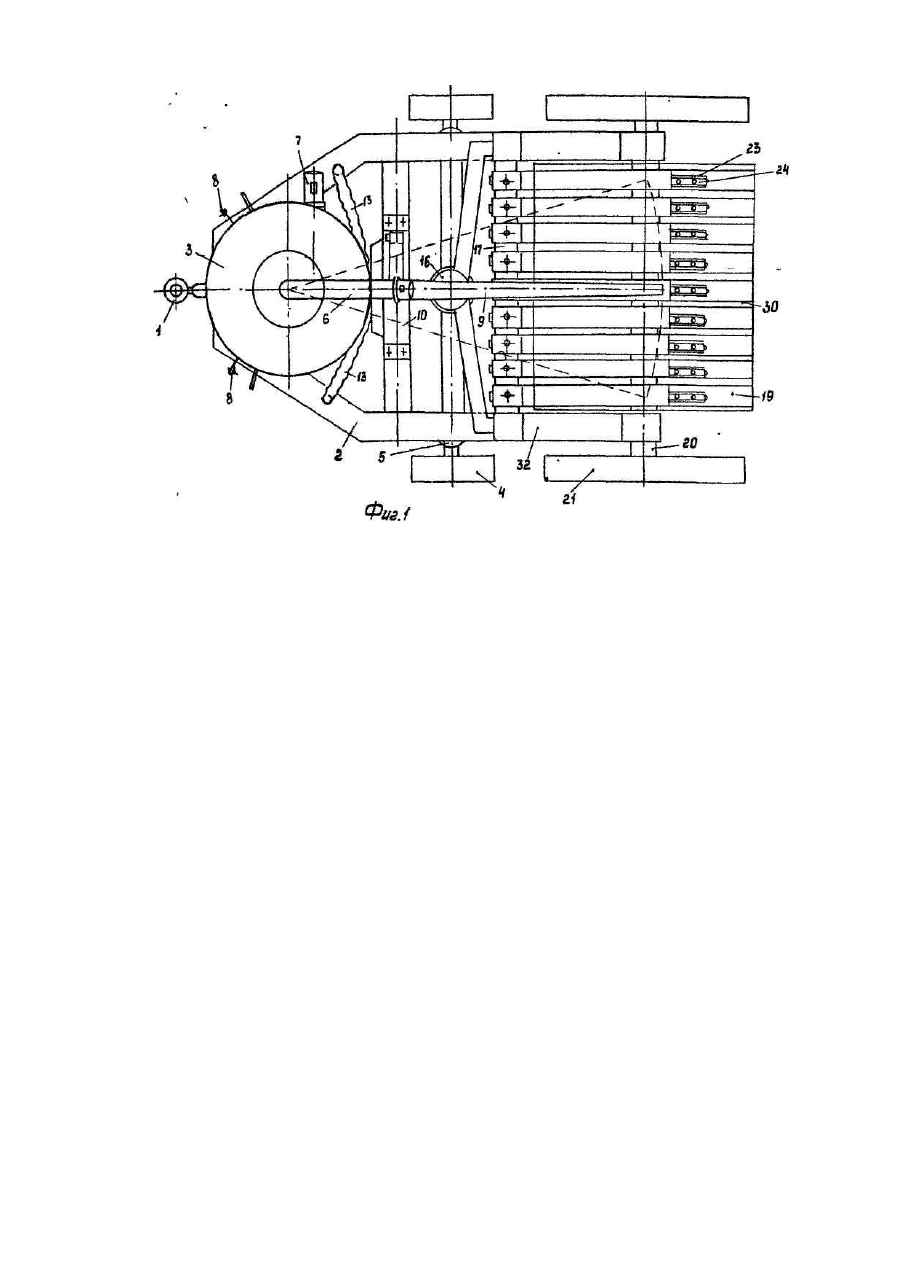

Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в сельском хозяйстве для точного высева различного вида семян в различных комбинациях размеров продольного и поперечного высева, а также для равномерного рассева семян, удобрений по площади поля, для которых размеры высева не установлены. Известны пневматические сеялки для точного высева семян, содержащие раму, полую ось, на которой установлены высевающие аппараты. С полой осью связан всасывающий патрубок вентилятора, благодаря чему через отверстия в полой оси вакуум передается высевающим аппаратам, содержащим по ободу отверстия, к которым присасываются зерна и при вращении, переносятся в зону высева [1,2,3]. При этом расстояния между отверстиями на полой оси и по ободу высевающего аппарата соответствуют виду высеваемого семени. Наиболее близким техническим решением к заявленному является пневматическая сеялка, содержащая в качестве основного элемента пневматические высевающие аппараты, к которым вакуум подводится через полую ось, для чего на ней предусмотрены отверстия в зоне установки высевающих аппаратов, которое принято за прототип {4]. При этом высевающие аппараты состоят из полубарабанов, установленных друг к другу так, что образуют внутреннюю вакуумную полость, а между, сопряженными торцами круговую щель с ячейками для присасывания семян, причем вакуум от вентилятора передается через отверстия в полой оси во внутреннюю вакуумную полость высевающего аппарата, а далее через круговую щель к ячейке. Для предотвращения срыва вакуума в щели установлена вплотную к торцам экранирующая вращающаяся пластина в виде диска со ступицей, который насажен на неподвижном эксцентрике и приводится во вращение водил ом, при этом вверху диск открывает щель и разряжение подводится к отверстиям, а внизу высевающего аппарата диск закрывает щель, выталкивая семя. Недостаток известной пневматической сеялки заключается в узком диапазоне ее использования, сложности устройства и возможности травмирования семян. Это объясняется тем, что фиксированное расстояние между ячейками и их размер расчитан на высев одного типа семян, что ограничивает технологические возможности пневматической сеялки. Наличие механических приводов вращения различных частей высевающих аппаратов усложняет конструкцию и эксплуатацию, а жесткие ячейки и механическое выталкивание травмируют семя. Задача, которую решает изобретение, заключается в повышении универсальности пневматической сеялки с одновременным упрощением конструкции и предотвращением травмирования семян. Поставленная задача решается благодаря тому, что повышение универсальности пневматической сеялки при точном высеве семян, согласно изобретению, обеспечивается сменными перфорированными лентами, одна из которых установлена в пазу полой оси по ее длине, содержит программу поперечного высева в виде отверстий, на которые надвигаются высевающие аппараты, причем отверстия связаны через щель в пазе с полостью оси, а вторая сменная перфорированная лента установлена в пазу на торцах полубарабанов, содержит программу продольного высева в виде просечек различной конфигурации, которые через кольцевую щель связаны с вакуумной полостью высевающего аппарата. Просечки в перфорированной ленте, выполненной, например, из эластичного материала, позволяют создать края ячейки мягкими, приблизив форму ячейки к форме высеваемого зерна, что уменьшает механическое воздействие кромок и увеличивает силу присасывания. Упрощение конструкции пневматической сеялки достигается в изобретении путем того, что сменная перфорированная лента перекрывает кольцевую щель, герметизируя высевающий аппарат, а пластина диска со ступицей, на которой содержатся зубья, обкатывается свободно по зубчатой поверхности, расположенной внутри полубарабанов и, воздействуя через кольцевую щель на сменную перфорированную ленту ребордой, подводит зерно к съемнику, перекрывает просечку со стороны вакуума и, деформируя ленту в месте просечки, срывает вакуум, облегчая снятие зерна без его травмирования. Кроме того, полубарабаны вращаются совместно с полой осью с помощью приводных колес, которые вводятся в зацепление с грунтом при высеве, для чего на транспортных колесах предусмотрены подъемные устройства, например гидроцилиндры. Расходные бункеры, сошники передвигаются по полой оси вместе с высевающим аппаратом, причем общая ширина их не более размера минимального междурядья, а основной бункер связан с расходными бункерами семяпроводом, содержит поворотный механизм, который поворачивает на оси основной бункер и семяпровод, механизм подачи семени в зависимости от уровня его в расходных бункерах и передвижные концевые переключатели хода. Одновременно универсальность пневматической сеялки повышается в изобретении путем установки под концом семяпровода сопла, которое соединено гибкой трубой с напорным патрубком вентилятора, что позволяет равномерно раздувать вытекающие из семяпровода семя, удобрения, гербициды по площади поля, при движении сеялки в условиях, когда не требуется точного высева. Кроме того, часть сеялки, предназначенная для точного высева, может отсоединятся от транспортной части, для чего предусмотрен разъем, что позволяет подсоединять, при необходимости, другие механизмы обработки семян и почвы, а вентилятора содержит переключения на атмосферу на своих всасывающем и напорном патрубках. Сравнение заявленного технического решения с прототипом позволило установить соответствие его критерию "новизна", При изучении других известных технических решений в данной области техники признаки, отличающие заявляемое изобретение от прототипа не были выявлены и поэтому они обеспечивают заявленному техническому решению соответствие критерию "существенные отличия". Сущность изобретения поясняется чертежами, где на фиг.1 показан план пневматической сеялки; на фиг.2 - то же, боковой вид; на фиг.3 - поперечный разрез высевающего аппарата; на фиг.4 - продольный, вдоль полой оси, разрез высевающего аппарата. Штриховыми линиями на фигурах показан диапазон возможного перемещения элементов и узлов пневматической сеялки. Пневматическая сеялка содержит: сцепку 1, полую раму 2, основной бункер 3, транспортные колеса 4, гидроцилиндры 5; дозирующее устройство 6, механизм поворота основного бункера 7, конечные переключатели хода 8, семяпровод 9, вентилятор 10, шибер на всасывающем патрубке 11, шибер на напорном патрубке вентилятора 12, гибкий трубопровод 14, сопло 15, разъем 16, балку крепления расходных бункеров 17, балку крепления сошников 18, расходные бункеры 19, полую ось 20, приводные колеса 21, сменные сошники 22, полубарабаны 23, сменную перфорированную ленту продольного высева 24,сменную перфорированную ленту поперечного высева 25, щель полой оси 26, диск со ступицей 27, отверстия в сменной перфорированной ленте поперечного высева 28, просечки в сменной перфорированной ленте продольного высева 29, сменную упругую пластину 30, съемник 31, полый кронштейн 32, зубчатую поверхность полубарабанов 33, зубчатую поверхность ступицы диска 34, пластину диска 35. Работа пневматической сеялки обеспечивается в двух режимах: а) Режим точного высева. При этом вентилятор 10 через гибкий трубопровод 13 подключен к полой раме 2, а шибер 12 открыт на атмосферу. Через полую раму 2, разъем 16, полый кронштейн 32, вакуум от вентилятора 10 передается в полую ось 20, а далее через щель 26, отверстия 28 поступает в вакуумную полость полубарабанов 23, прижимая сменную перфорированную ленту 24 к ободу полубарабанов и одновременно вакуумирует просечки 29, к которым присасываются высеваемые зерна, находящиеся в расходном бункере 19. При вращении полубарабанов 23 совместно с полой осью 20, для чего предусмотрены жестко посаженные на полую ось приводные колеса 21, которые в рабочем положении вводятся в зацепление с грунтом, зерна переносятся в зону высева, создаваемую сменными сошниками 22. Возможность точного высева создается диском со ступицей 27, имеющую зубчатую поверхность 34, которая свободно катится по зубчатой поверхности 33, расположенной на внутренней поверхности полубарабанов, при этом пластина диска 35 постоянно перемещается внизу кольцевой щели, деформирует сменную перфорированную ленту продольного высева 24, перекрывает доступ вакуума к просечке 29, а в максимальной точке деформации зев, например, крестообразной просечки максимально раскрывается, срывая вакуум и зерно снимается съемником 31 с одновременной прочисткой просечки. Зерно в расходные бункеры 19 поступает из основного бункера 3 по семяпроводу 9, который вращается вместе с основным бункером 3, причем последний имеет поворотный двигатель 7 и концевые переключатели направления хода 8. В семяпровод 9 зерно подается дозирующим устройством 6, например шнековым дозатором, который срабатывает в зависимости от уровня зерна в расходном бункере. Для замены сменных перфорированных лент 24, 25, приводные колеса 21, выводятся из зацепления с грунтом, для чего, с помощью гидроцилиндров 5 поднимается полая рама 2, а вместе с ней балки 17, 18, полая ось 20, расходные бункеры 19 и сменные сошники 22. После этого отделяются расходные бункеры, сошники, снимают перфорированные ленты продольного высева 24, отпускают с фиксации полубарабаны 23, в пазе полой оси 20 меняют перфорированную ленту 25, устанавливают на отверстия 28 полубарабаны, закрепляют их, устанавливают новые перфорированные ленты продольного высева, а далее собирают сеялку в соответствии с заданием на высев. Для предотвращения потери зерна предусмотрены сменные гибкие пластины 30. которые перекрывают промежутки между сменными расходными бункерами. б) Режим при рассеве по площади. При этом семяпровод 9 разворачивают в вертикальной плоскости на угол, обеспечивающий дальность полета струи семени, в сопло 15 через гибкий трубопровод 14, при закрытом шибере 12 и открытом шибере 11, подают воздух. Отдозированная дозирующим устройством 6 струя семени, которая вытекает из семяпровода, разносится воздушным факелом, вылетающим из сопла, по поверхности, а ширина захвата высева устанавливается конечными переключателями хода 8. Для облегчения работы тягача, который подключается через сцепку 1, часть сеялки, обеспечивающую точный высев, при этом режиме можно отсоединить, для чего предусмотрен разъем 16. В данном режиме, кроме семени, пневматическая сеялка позволяет рассевать по площади удобрения, гербициды, а также использовать эту часть пневматической сеялки в качестве веялок на токах для сушки и очистки зерна. В качестве примера конкретного исполнения рассматривается пневматическая сеялка, содержащая несущую полую раму на транспортных колесах, на которой установлен основной бункер емкостью 2 м.куб, вентилятор Ц6-29 N5, производительностью 0,5 м.куб/с, вакуум 0,04 кГс/кв.с, который всасывающим патрубком подключен к полой раме, а напорный патрубок соединен шлангом с соплом, установленным под концом семяпровода, обслуживающего расходные бункера, диаметр сопла 50 мм, размер семяпровода на конце 80x40. В основном бункере установлен шнековый дозатор с регулируемым электродвигателем, запитаный от электрической системы тягача. Повороты основного бункера осуществляются с помощью поворотного гидродвигателя, а работа вентилятора обеспечивается гидромотором, которые связаны с насосом гидропривода и управляются гидрораспределителями с концевыми переключателями. На задних транспортных колесах установлены гидроцилиндры для подъема полой рамы и перевода сеялки в транспортное положение. На полой раме содержится разъем, через который вакуум передается в полую ось, а далее к высевающим аппаратам. Полая ось диаметром 150 мм, содержит на концах, жестко связанные с ней, приводные колеса, а по длине паз шириной 30 мм и щель шириной 8 мм. В пазу устанавливается сменная перфорированная лента из эластичного материала, например резины, с овальными отверстия 8x16, расстояние между отверстиями диктуется условиями поперечного высева и зависит от вида семян и принятого междурядья. На полую ось набирается столько высевающих аппаратов, сколько имеется отверстий в перфоленте, а в паз полубарабанов шириной 30мм и глубиной 4мм вставлена перфорированная лента с просечками, расстояние между которыми соответствует размеру семян и программе продольного высева. Диаметр полубарабанов 670 мм, что охватывает весь диапазон продольного высева. Просечки крестообразные, внешние размеры креста соответствуют размеру высеваемого семени. Толщина перфоленты 4 мм, кольцевая щель шириной 7 мм. Время сборки сеялки в рабочее положение на новый вид семян не более 30 мин. Использование предлагаемой пневматической сеялки имеют следующие преимущества: 1. Универсальность. Позволяет высевать любое семя в различных комбинациях поперечного и продольного высева. Кроме того, сеялка позволяет высевать порядным, квадратно-гнездовым способом, а также осуществлять равномерный рассев по площади. 2. Простота устройства и эксплуатации. Отсутствуют сложные механические приводы и устройства, все части легко заменяются, сеялка быстро собирается. 3. Снижается энергоемкость. Отсутствие сложных механических приводов.
