Пневматична сівалка

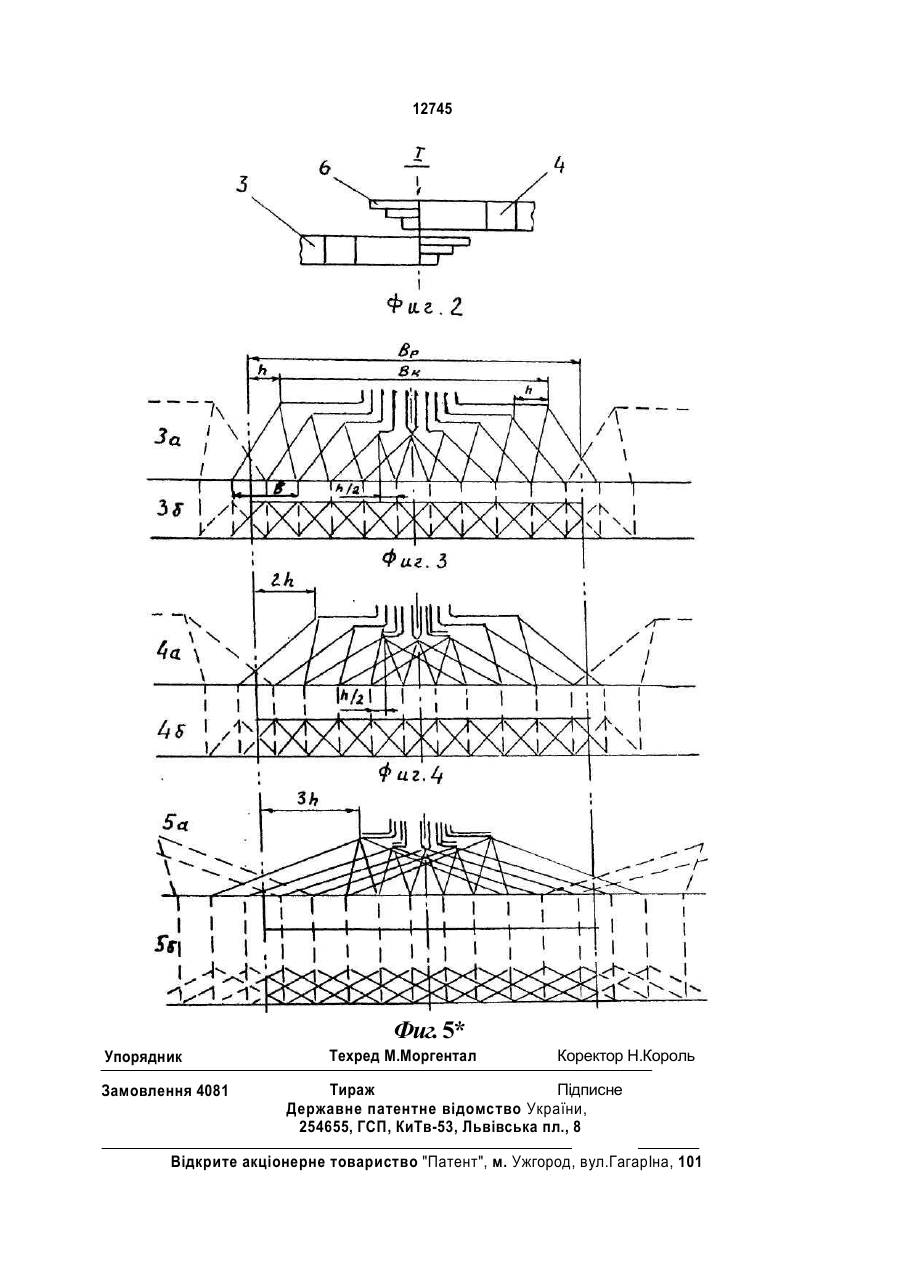

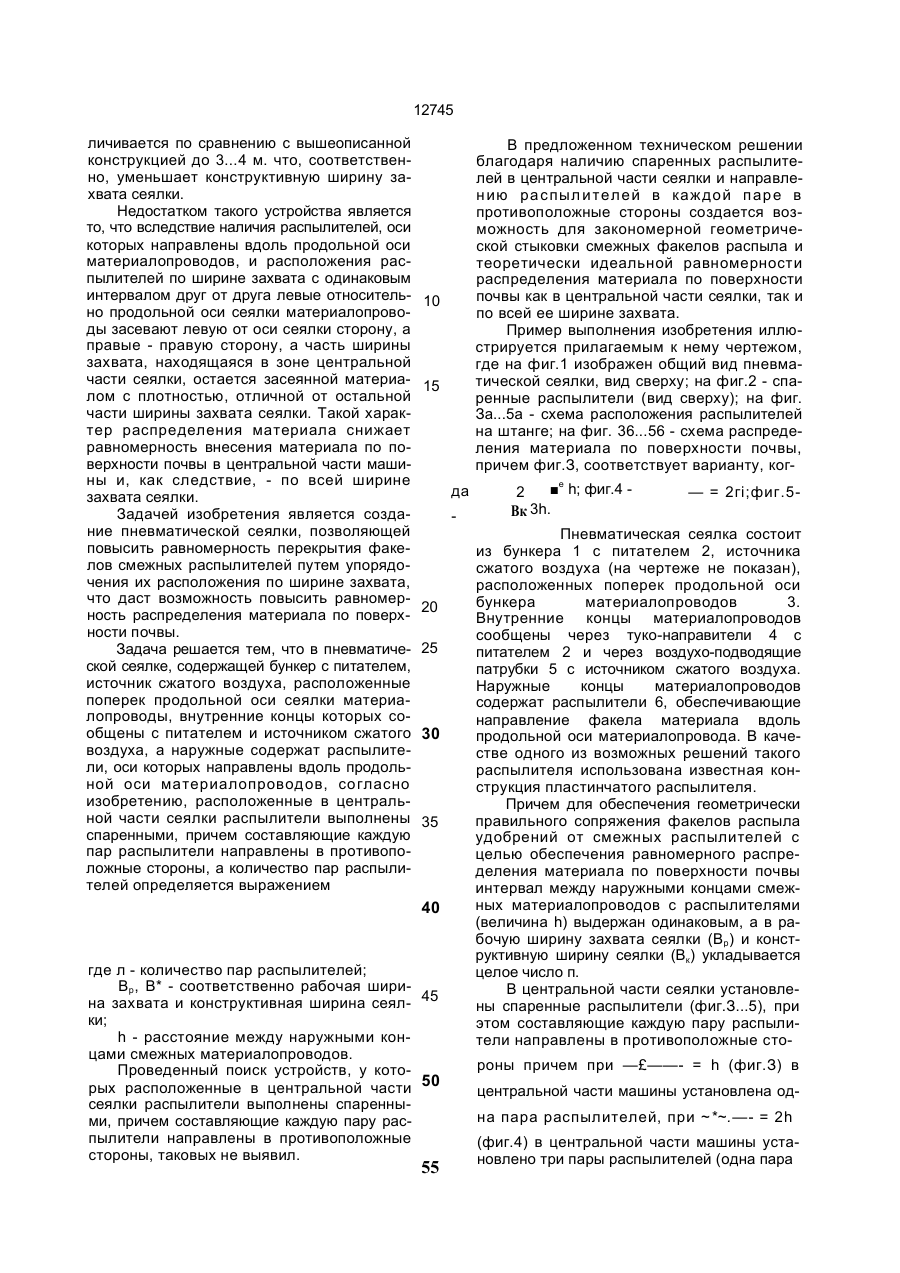

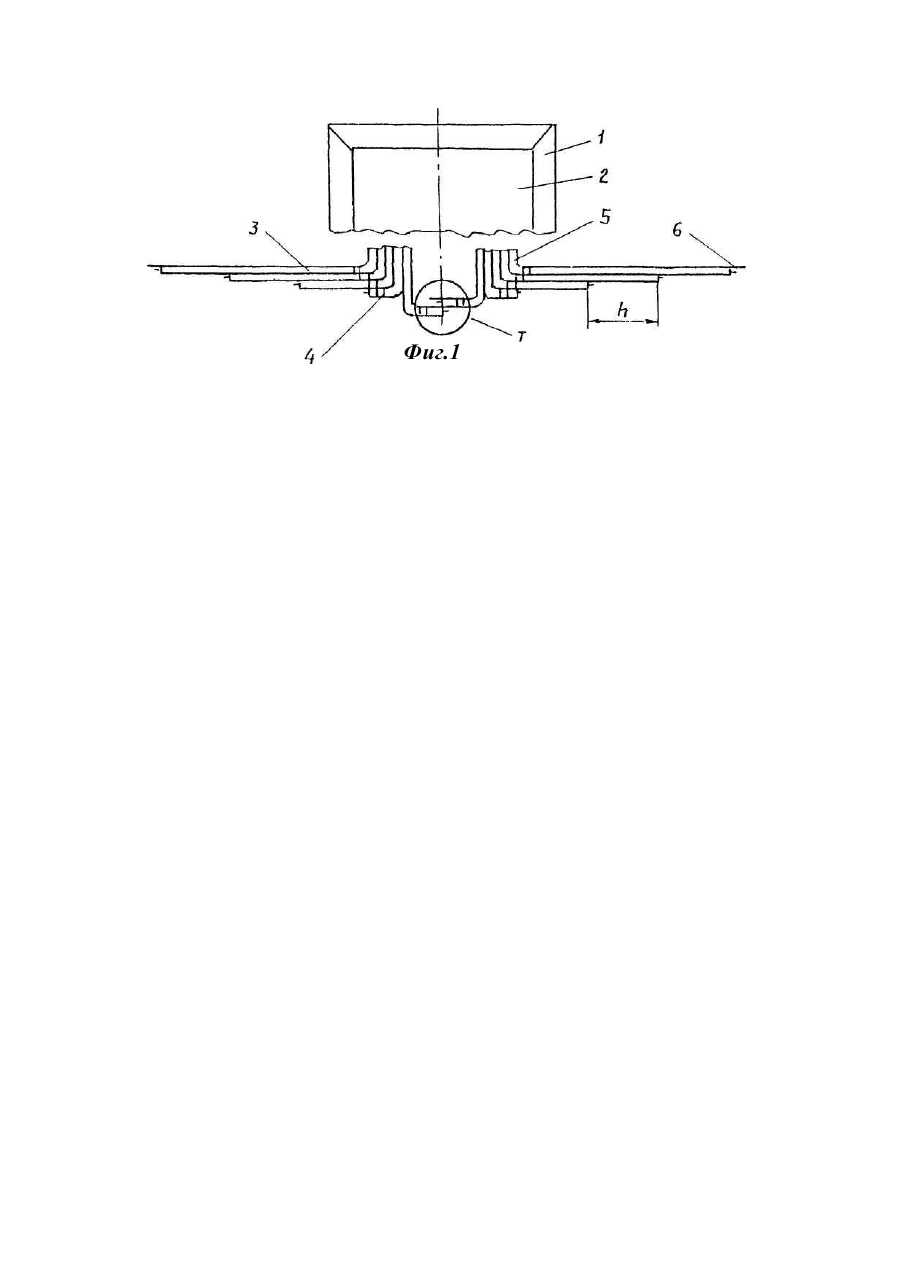

Пневматическая сеялка, содержащая бункер с питателем, источник сжатого воз духа, расположенные поперек продольной оси сеялки материалопроводы, внутренние концы которых сообщены с питателем и ис точником сжатого воздуха, а наружные со держат распылители, оси которых направлены вдоль продольной оси материалопроводов, о т л и ч а ю щ а я с я тем, что распылители расположены в центральной части сеялки, материалопроводы выполнены спаренными, причем составляющие каждую пару распылители направлены в противоположные стороны, а количество пар распылителей определяется выражением: п= В р ~ В к - 1 , h где п - количество пар распылителей; ВрВк - соответственно рабочая ширина захвата и конструктивная ширина сеялки; h - расстояние между наружными концами смежных материалопроводов. Изобретение относится к сельскохозяйственному машиностроению, в частности, к конструкции машин для рассева сыпучих материалов (минеральных удобрений, зерна и т.п.) и может быть использовано при проектировании машин для равномерного поверхностного распределения этих материалов. Известна пневматическая сеялка, содержащая бункер с питателем, источник сжатого воздуха, расположенные поперек продольной оси сеялки материалопроводы, внутренние концы которых сообщенные с питателем и источником сжатого воздуха, а наружные содержат распылители, оси которых направлены вдоль продольной оси материалопроводов. Такое устройство является наиболее близким к заявляемому и принято в качестве прототипа. Принцип работы этой сеялки заключается в следующем. Высеваемый материал из бункера подается питателем к внутренним концам материалопроводов, в которых подхватывается воздушным потоком, поступающим от источника сжатого воздуха, транспортируется по ним к распылителям и рассевается по поверхности почвы. Распределение материала по ширине захвата сеялки обеспечивается взаимным перекрытием факелов распыла удобрений, выходящих из каждого материалопровода вдоль продольной оси материалопроводов. Благодаря отсутствию колен на выходе из материалопроводов, а также наличию распылителей, оси которых направлены вдоль продольной оси материалопроводов, ширина захвата каждого распылителя уве С > N3 СЛ і— ш О 12745 личивается по сравнению с вышеописанной конструкцией до 3...4 м. что, соответственно, уменьшает конструктивную ширину захвата сеялки. Недостатком такого устройства является то, что вследствие наличия распылителей, оси которых направлены вдоль продольной оси материалопроводов, и расположения распылителей по ширине захвата с одинаковым интервалом друг от друга левые относительно продольной оси сеялки материалопроводы засевают левую от оси сеялки сторону, а правые - правую сторону, а часть ширины захвата, находящаяся в зоне центральной части сеялки, остается засеянной материалом с плотностью, отличной от остальной части ширины захвата сеялки. Такой характер распределения материала снижает равномерность внесения материала по поверхности почвы в центральной части машины и, как следствие, - по всей ширине захвата сеялки. Задачей изобретения является создание пневматической сеялки, позволяющей повысить равномерность перекрытия факелов смежных распылителей путем упорядочения их расположения по ширине захвата, что даст возможность повысить равномерность распределения материала по поверхности почвы. Задача решается тем, что в пневматической сеялке, содержащей бункер с питателем, источник сжатого воздуха, расположенные поперек продольной оси сеялки материалопроводы, внутренние концы которых сообщены с питателем и источником сжатого воздуха, а наружные содержат распылители, оси которых направлены вдоль продольной оси материалопроводов, согласно изобретению, расположенные в центральной части сеялки распылители выполнены спаренными, причем составляющие каждую пар распылители направлены в противоположные стороны, а количество пар распылителей определяется выражением В предложенном техническом решении благодаря наличию спаренных распылителей в центральной части сеялки и направлен ию ра с пыл и т ел е й в ка ж до й п ар е в противоположные стороны создается возможность для закономерной геометрической стыковки смежных факелов распыла и теоретически идеальной равномерности распределения материала по поверхности почвы как в центральной части сеялки, так и по всей ее ширине захвата. Пример выполнения изобретения иллюстрируется прилагаемым к нему чертежом, где на фиг.1 изображен общий вид пневматической сеялки, вид сверху; на фиг.2 - спаренные распылители (вид сверху); на фиг. За...5а - схема расположения распылителей на штанге; на фиг. 36...56 - схема распределения материала по поверхности почвы, причем фиг.З, соответствует варианту, ког 10 15 да 20 25 30 35 40 где л - количество пар распылителей; Вр, В* - соответственно рабочая ширина захвата и конструктивная ширина сеял- 45 ки; h - расстояние между наружными концами смежных материалопроводов. Проведенный поиск устройств, у которых расположенные в центральной части 50 сеялки распылители выполнены спаренными, причем составляющие каждую пару распылители направлены в противоположные стороны, таковых не выявил. 55 e h; фиг.4 Вк 3h. 2 — = 2гі;фиг.5 Пневматическая сеялка состоит из бункера 1 с питателем 2, источника сжатого воздуха (на чертеже не показан), расположенных поперек продольной оси бункера материалопроводов 3. Внутренние концы материалопроводов сообщены через туко-направители 4 с питателем 2 и через воздухо-подводящие патрубки 5 с источником сжатого воздуха. Наружные концы материалопроводов содержат распылители 6, обеспечивающие направление факела материала вдоль продольной оси материалопровода. В качестве одного из возможных решений такого распылителя использована известная конструкция пластинчатого распылителя. Причем для обеспечения геометрически правильного сопряжения факелов распыла удобрений от смежных распылителей с целью обеспечения равномерного распределения материала по поверхности почвы интервал между наружными концами смежных материалопроводов с распылителями (величина h) выдержан одинаковым, а в рабочую ширину захвата сеялки (Вр) и конструктивную ширину сеялки (Вк) укладывается целое число п. В центральной части сеялки установлены спаренные распылители (фиг.З...5), при этом составляющие каждую пару распылители направлены в противоположные стороны причем при —£——- = h (фиг.З) в центральной части машины установлена одна пара распылителей, при ~*~.—- = 2h (фиг.4) в центральной части машины установлено три пары распылителей (одна пара 12745 3h по центру и по одной паре слева и справа от Вр Осуществление указанных условий легко выполнимо путем настойки распылителей, которая производится известным способом в зависимости от их конструкции. Расстояние между наружными концами материалопроводов h лимитируется шириной бункера и находится в пределах Вр — Вк 1...2 м. 2 Вк центра на расстоянии h), при (фиг.5) в центральной части машины уста новлено пять пар распылителей (одна пара по центру и по две пары слева и справа от центра на расстоянии h от центр и друг от друга и т.д. Общее же число пар распылителей на сеялке (величина п) в зависимости от Вр - ВКл 10 ) зависит от Выбор соотношения ( конкретных требований, предъявляемых к равномерности распределения материала по поверхности почвы. При допустимой неВ Вк п- РГ -1. равномерности до 10% следует выбирать 20 Вр ~ В вариант ДО 15% Каждый распылитель имеет ширину захвата (величину Ь), определяемую выражеB нием: 2 Вр ~ Вк h, при b = 2h при — - 1) при Вр о Вк >2п. 25 неравномерности Р-^—- ~ п b 2п, при неравномерноПричем горизонтальная проекция факела >3h. распыла материала расположена от носительно горизонтальной проекции 30 сти до 20% выходного конца материалопровода следуПневматическая сеялка работает следуВр ~~ В ющим образом. h ближняя к ющим образом: при t ( р —-) определяется выражением 15 центру сеялки точка проекции находится на 35 расстоянии п/2 от горизонтальной проекции выходного конца материалопровода в ВР>2h сторону центра сеялки; при ближняя к центру сеялки точка проекции находится на расстоянии п/2 от горизонтальной проекции выходного конца материалопровода в сторону от центра сеялки. Высеваемый материал из бункера 1 подается питателем 2 к туконаправителям 4 и внутренним концам материалопроводов 3, в которых подхватывается воздушным пото ком, поступающим через воздухопроводящие патрубки 5 от источника сжатого воздуха, и транспортируется по ним к распылителям. Благодаря наличию спаренных распылителей в центральной части сеялки и направлению распылителей в каждой паре в противоположные стороны происходит потребное геометрическое наложение смежных факелов распыла, что обеспечивает теоретически идеальную равномерность распределения материала по поверхностипочвы на всей ширине захвата сеялки. Фиг.1 12745 Фиг. 5* Упорядник Замовлення 4081 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
