Охоплюючий швидкорознімний з’єднувальний елемент для труб

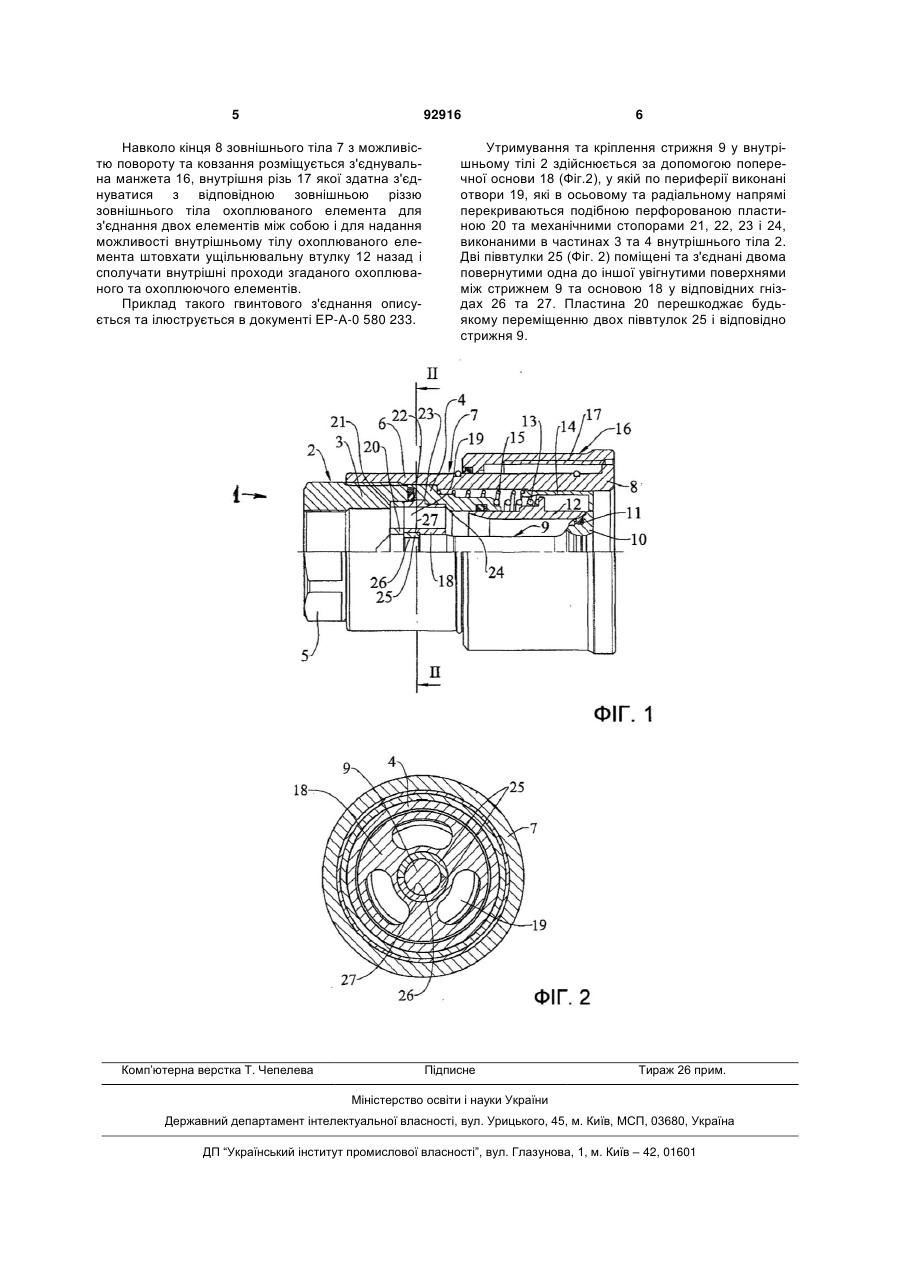

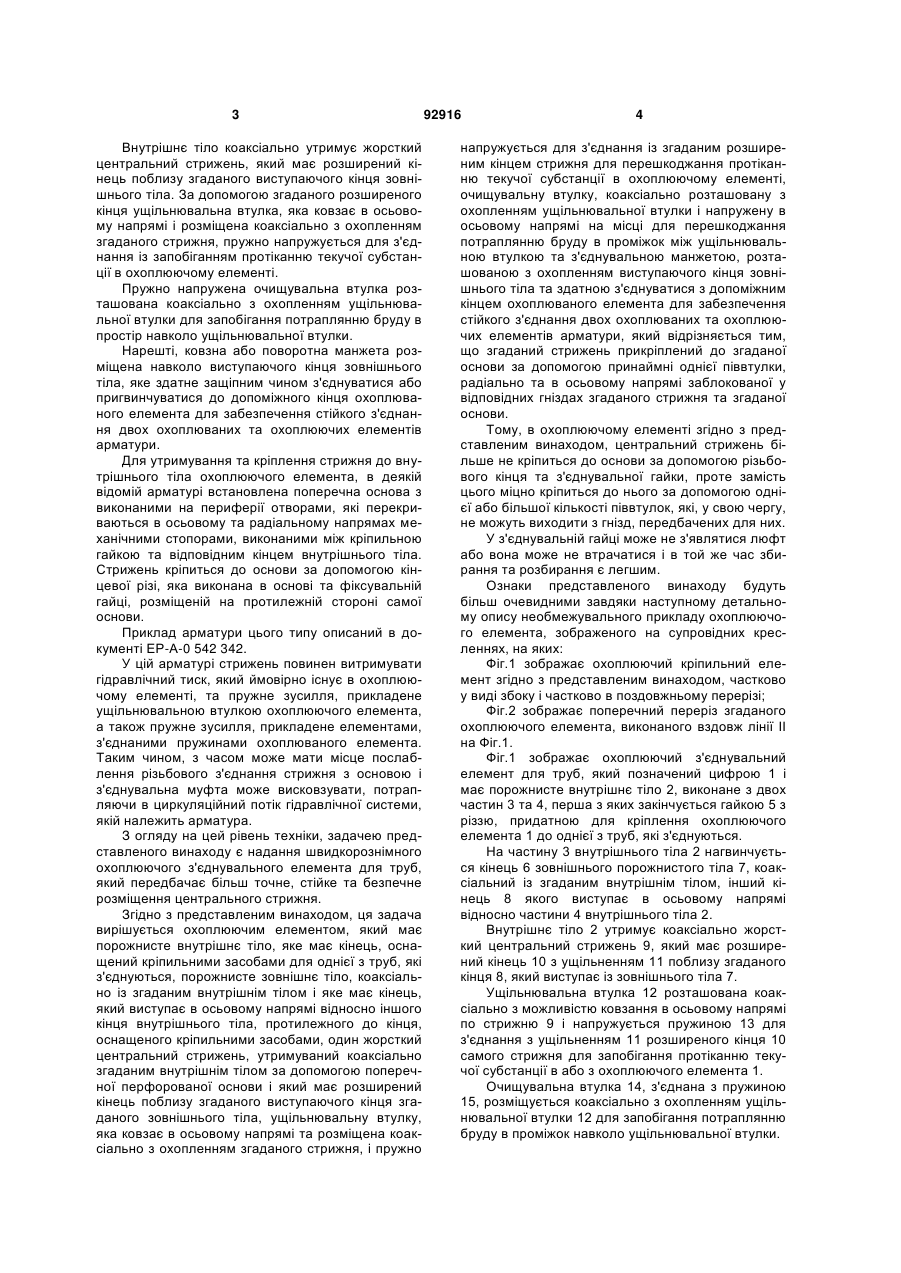

1. Охоплюючий елемент (1), який має порожнисте внутрішнє тіло (2), яке має кінець (3), оснащений кріпильними засобами (5) для однієї з труб, які з'єднуються, порожнисте зовнішнє тіло (7), коаксіальне із згаданим внутрішнім тілом (2) і яке має кінець (8), який виступає в осьовому напрямі відносно іншого кінця (4) внутрішнього тіла (2), протилежного до кінця, оснащеного кріпильними засобами (5), один жорсткий центральний стрижень (9), коаксіально утримуваний згаданим внутрішнім тілом (2) за допомогою поперечної перфорованої основи (18) і який має розширений кінець (10) поблизу згаданого виступаючого кінця (8) згаданого зовнішнього тіла (7), здатну до ковзання в осьовому напрямі ущільнювальну втулку (12), коаксіально розташовану з охопленням згаданого стрижня (9) і пружно напружену для з'єднання із згаданим C2 2 92916 1 3 Внутрішнє тіло коаксіально утримує жорсткий центральний стрижень, який має розширений кінець поблизу згаданого виступаючого кінця зовнішнього тіла. За допомогою згаданого розширеного кінця ущільнювальна втулка, яка ковзає в осьовому напрямі і розміщена коаксіально з охопленням згаданого стрижня, пружно напружується для з'єднання із запобіганням протіканню текучої субстанції в охоплюючому елементі. Пружно напружена очищувальна втулка розташована коаксіально з охопленням ущільнювальної втулки для запобігання потраплянню бруду в простір навколо ущільнювальної втулки. Нарешті, ковзна або поворотна манжета розміщена навколо виступаючого кінця зовнішнього тіла, яке здатне защіпним чином з'єднуватися або пригвинчуватися до допоміжного кінця охоплюваного елемента для забезпечення стійкого з'єднання двох охоплюваних та охоплюючих елементів арматури. Для утримування та кріплення стрижня до внутрішнього тіла охоплюючого елемента, в деякій відомій арматурі встановлена поперечна основа з виконаними на периферії отворами, які перекриваються в осьовому та радіальному напрямах механічними стопорами, виконаними між кріпильною гайкою та відповідним кінцем внутрішнього тіла. Стрижень кріпиться до основи за допомогою кінцевої різі, яка виконана в основі та фіксувальній гайці, розміщеній на протилежній стороні самої основи. Приклад арматури цього типу описаний в документі ЕР-А-0 542 342. У цій арматурі стрижень повинен витримувати гідравлічний тиск, який ймовірно існує в охоплюючому елементі, та пружне зусилля, прикладене ущільнювальною втулкою охоплюючого елемента, а також пружне зусилля, прикладене елементами, з'єднаними пружинами охоплюваного елемента. Таким чином, з часом може мати місце послаблення різьбового з'єднання стрижня з основою і з'єднувальна муфта може висковзувати, потрапляючи в циркуляційний потік гідравлічної системи, якій належить арматура. З огляду на цей рівень техніки, задачею представленого винаходу є надання швидкорознімного охоплюючого з'єднувального елемента для труб, який передбачає більш точне, стійке та безпечне розміщення центрального стрижня. Згідно з представленим винаходом, ця задача вирішується охоплюючим елементом, який має порожнисте внутрішнє тіло, яке має кінець, оснащений кріпильними засобами для однієї з труб, які з'єднуються, порожнисте зовнішнє тіло, коаксіально із згаданим внутрішнім тілом і яке має кінець, який виступає в осьовому напрямі відносно іншого кінця внутрішнього тіла, протилежного до кінця, оснащеного кріпильними засобами, один жорсткий центральний стрижень, утримуваний коаксіально згаданим внутрішнім тілом за допомогою поперечної перфорованої основи і який має розширений кінець поблизу згаданого виступаючого кінця згаданого зовнішнього тіла, ущільнювальну втулку, яка ковзає в осьовому напрямі та розміщена коаксіально з охопленням згаданого стрижня, і пружно 92916 4 напружується для з'єднання із згаданим розширеним кінцем стрижня для перешкоджання протіканню текучої субстанції в охоплюючому елементі, очищувальну втулку, коаксіально розташовану з охопленням ущільнювальної втулки і напружену в осьовому напрямі на місці для перешкоджання потраплянню бруду в проміжок між ущільнювальною втулкою та з'єднувальною манжетою, розташованою з охопленням виступаючого кінця зовнішнього тіла та здатною з'єднуватися з допоміжним кінцем охоплюваного елемента для забезпечення стійкого з'єднання двох охоплюваних та охоплюючих елементів арматури, який відрізняється тим, що згаданий стрижень прикріплений до згаданої основи за допомогою принаймні однієї піввтулки, радіально та в осьовому напрямі заблокованої у відповідних гніздах згаданого стрижня та згаданої основи. Тому, в охоплюючому елементі згідно з представленим винаходом, центральний стрижень більше не кріпиться до основи за допомогою різьбового кінця та з'єднувальної гайки, проте замість цього міцно кріпиться до нього за допомогою однієї або більшої кількості піввтулок, які, у свою чергу, не можуть виходити з гнізд, передбачених для них. У з'єднувальній гайці може не з'являтися люфт або вона може не втрачатися і в той же час збирання та розбирання є легшим. Ознаки представленого винаходу будуть більш очевидними завдяки наступному детальному опису необмежувального прикладу охоплюючого елемента, зображеного на супровідних кресленнях, на яких: Фіг.1 зображає охоплюючий кріпильний елемент згідно з представленим винаходом, частково у виді збоку і частково в поздовжньому перерізі; Фіг.2 зображає поперечний переріз згаданого охоплюючого елемента, виконаного вздовж лінії II на Фіг.1. Фіг.1 зображає охоплюючий з'єднувальний елемент для труб, який позначений цифрою 1 і має порожнисте внутрішнє тіло 2, виконане з двох частин 3 та 4, перша з яких закінчується гайкою 5 з різзю, придатною для кріплення охоплюючого елемента 1 до однієї з труб, які з'єднуються. На частину 3 внутрішнього тіла 2 нагвинчується кінець 6 зовнішнього порожнистого тіла 7, коаксіальний із згаданим внутрішнім тілом, інший кінець 8 якого виступає в осьовому напрямі відносно частини 4 внутрішнього тіла 2. Внутрішнє тіло 2 утримує коаксіально жорсткий центральний стрижень 9, який має розширений кінець 10 з ущільненням 11 поблизу згаданого кінця 8, який виступає із зовнішнього тіла 7. Ущільнювальна втулка 12 розташована коаксіально з можливістю ковзання в осьовому напрямі по стрижню 9 і напружується пружиною 13 для з'єднання з ущільненням 11 розширеного кінця 10 самого стрижня для запобігання протіканню текучої субстанції в або з охоплюючого елемента 1. Очищувальна втулка 14, з'єднана з пружиною 15, розміщується коаксіально з охопленням ущільнювальної втулки 12 для запобігання потраплянню бруду в проміжок навколо ущільнювальної втулки. 5 92916 Навколо кінця 8 зовнішнього тіла 7 з можливістю повороту та ковзання розміщується з'єднувальна манжета 16, внутрішня різь 17 якої здатна з'єднуватися з відповідною зовнішньою різзю зовнішнього тіла охоплюваного елемента для з'єднання двох елементів між собою і для надання можливості внутрішньому тілу охоплюваного елемента штовхати ущільнювальну втулку 12 назад і сполучати внутрішні проходи згаданого охоплюваного та охоплюючого елементів. Приклад такого гвинтового з'єднання описується та ілюструється в документі ЕР-А-0 580 233. Комп’ютерна верстка Т. Чепелева 6 Утримування та кріплення стрижня 9 у внутрішньому тілі 2 здійснюється за допомогою поперечної основи 18 (Фіг.2), у якій по периферії виконані отвори 19, які в осьовому та радіальному напрямі перекриваються подібною перфорованою пластиною 20 та механічними стопорами 21, 22, 23 і 24, виконаними в частинах 3 та 4 внутрішнього тіла 2. Дві піввтулки 25 (Фіг. 2) поміщені та з'єднані двома повернутими одна до іншої увігнутими поверхнями між стрижнем 9 та основою 18 у відповідних гніздах 26 та 27. Пластина 20 перешкоджає будьякому переміщенню двох піввтулок 25 і відповідно стрижня 9. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
