Землерийно-планувальна машина
Номер патенту: 93107
Опубліковано: 10.01.2011
Автори: Шмаров Володимир Данилович, Шмаров Андрій Володимирович
Формула / Реферат
Землерийно-планувальна машина, яка містить тягач з відвальним робочим органом, напівпричіпний візок, з'єднаний з тягачем, раму, яка відрізняється тим, що рама складається з двох горизонтальних і двох вертикальних багатократних паралелограмів, які утворюють в перерізі, перпендикулярному до поздовжньої осі машини, прямокутник, з'єднаних між собою кінцівками важелів за допомогою кутових деталей і кріплень, рухомих відносно осей кріплень, передня частина рами з'єднується з тягачем за допомогою осей, з'єднаних з кінцями рами, яка за допомогою гідравлічної системи змінює розмір, другий кінець рами за допомогою осей з'єднується з віссю других коліс.
Текст

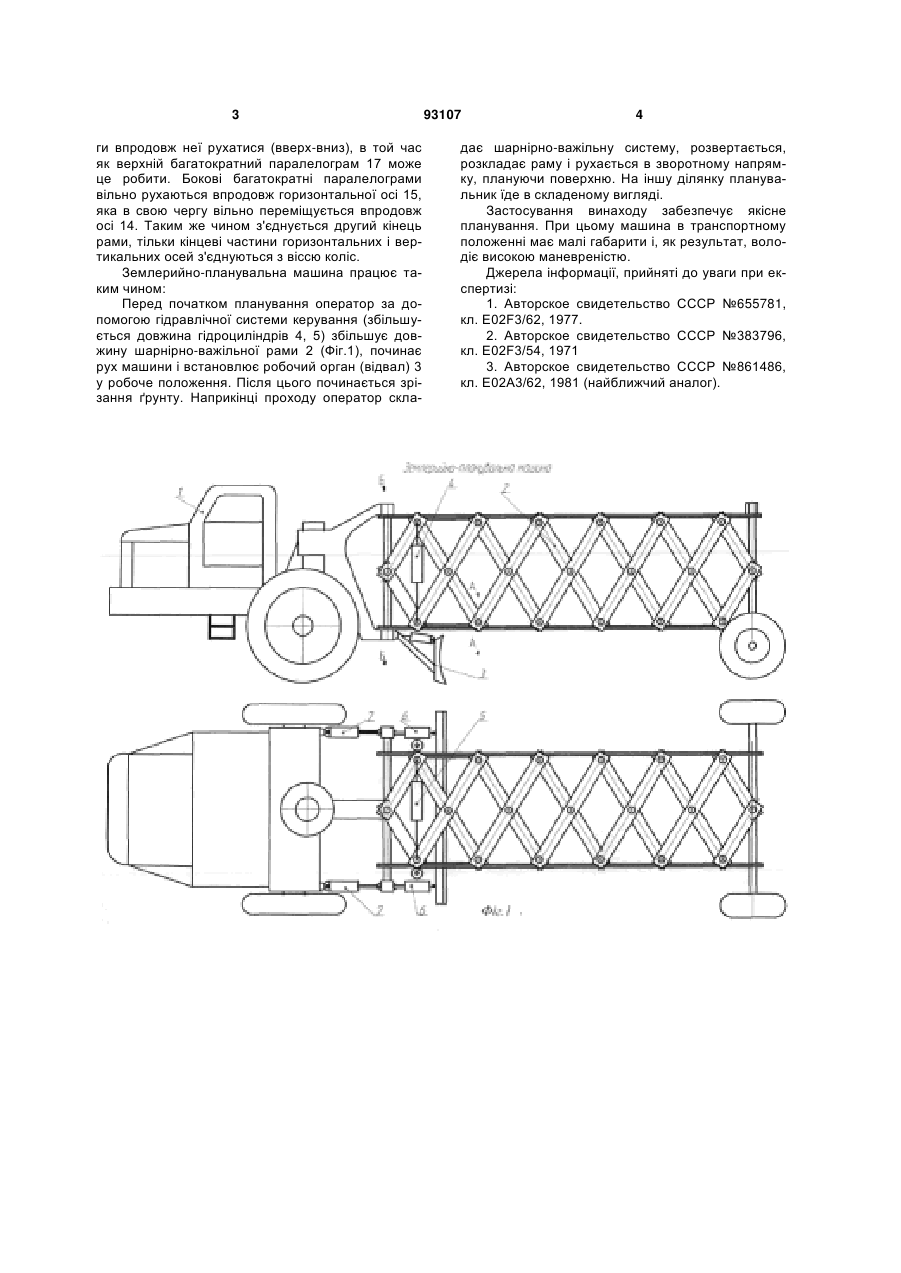

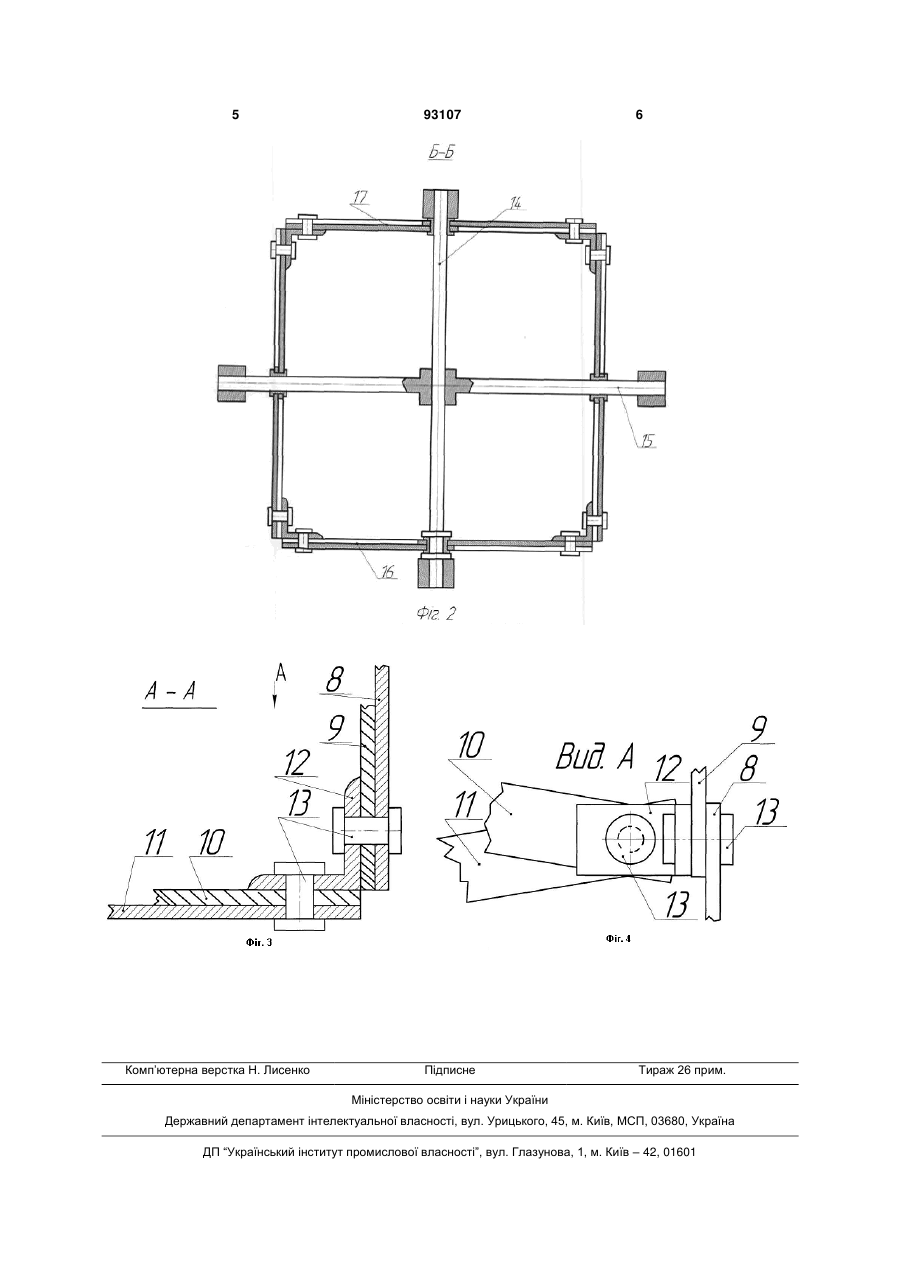

Землерийно-планувальна машина, яка містить тягач з відвальним робочим органом, напівп 3 ги впродовж неї рухатися (вверх-вниз), в той час як верхній багатократний паралелограм 17 може це робити. Бокові багатократні паралелограми вільно рухаються впродовж горизонтальної осі 15, яка в свою чергу вільно переміщується впродовж осі 14. Таким же чином з'єднується другий кінець рами, тільки кінцеві частини горизонтальних і вертикальних осей з'єднуються з віссю коліс. Землерийно-планувальна машина працює таким чином: Перед початком планування оператор за допомогою гідравлічної системи керування (збільшується довжина гідроциліндрів 4, 5) збільшує довжину шарнірно-важільної рами 2 (Фіг.1), починає рух машини і встановлює робочий орган (відвал) 3 у робоче положення. Після цього починається зрізання ґрунту. Наприкінці проходу оператор скла 93107 4 дає шарнірно-важільну систему, розвертається, розкладає раму і рухається в зворотному напрямку, плануючи поверхню. На іншу ділянку планувальник їде в складеному вигляді. Застосування винаходу забезпечує якісне планування. При цьому машина в транспортному положенні має малі габарити і, як результат, володіє високою маневреністю. Джерела інформації, прийняті до уваги при експертизі: 1. Авторское свидетельство СССР №655781, кл. Е02F3/62, 1977. 2. Авторское свидетельство СССР №383796, кл. Е02F3/54, 1971 3. Авторское свидетельство СССР №861486, кл. Е02А3/62, 1981 (найближчий аналог). 5 Комп’ютерна верстка Н. Лиcенко 93107 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEarth-moving surface planing machine
Автори англійськоюShmarov Volodymyr Danylovych, Shmarov Andrii Volodymyrovych
Назва патенту російськоюЗемлеройно-планировочная машина
Автори російськоюШмаров Владимир Данилович, Шмаров Андрей Владимирович
МПК / Мітки
МПК: E02F 3/76
Мітки: машина, землерийно-планувальна
