Пристрій для виміру витрат газу

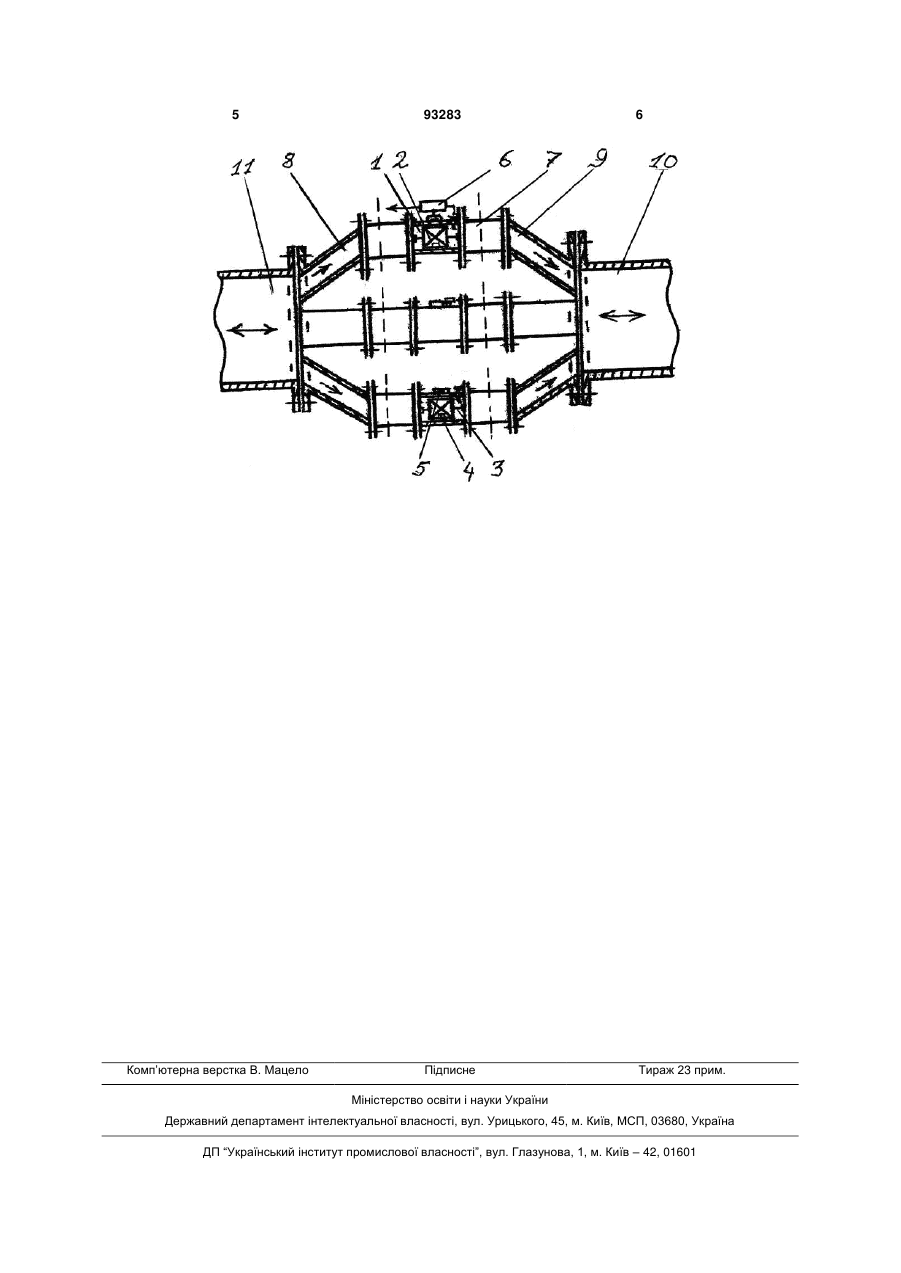

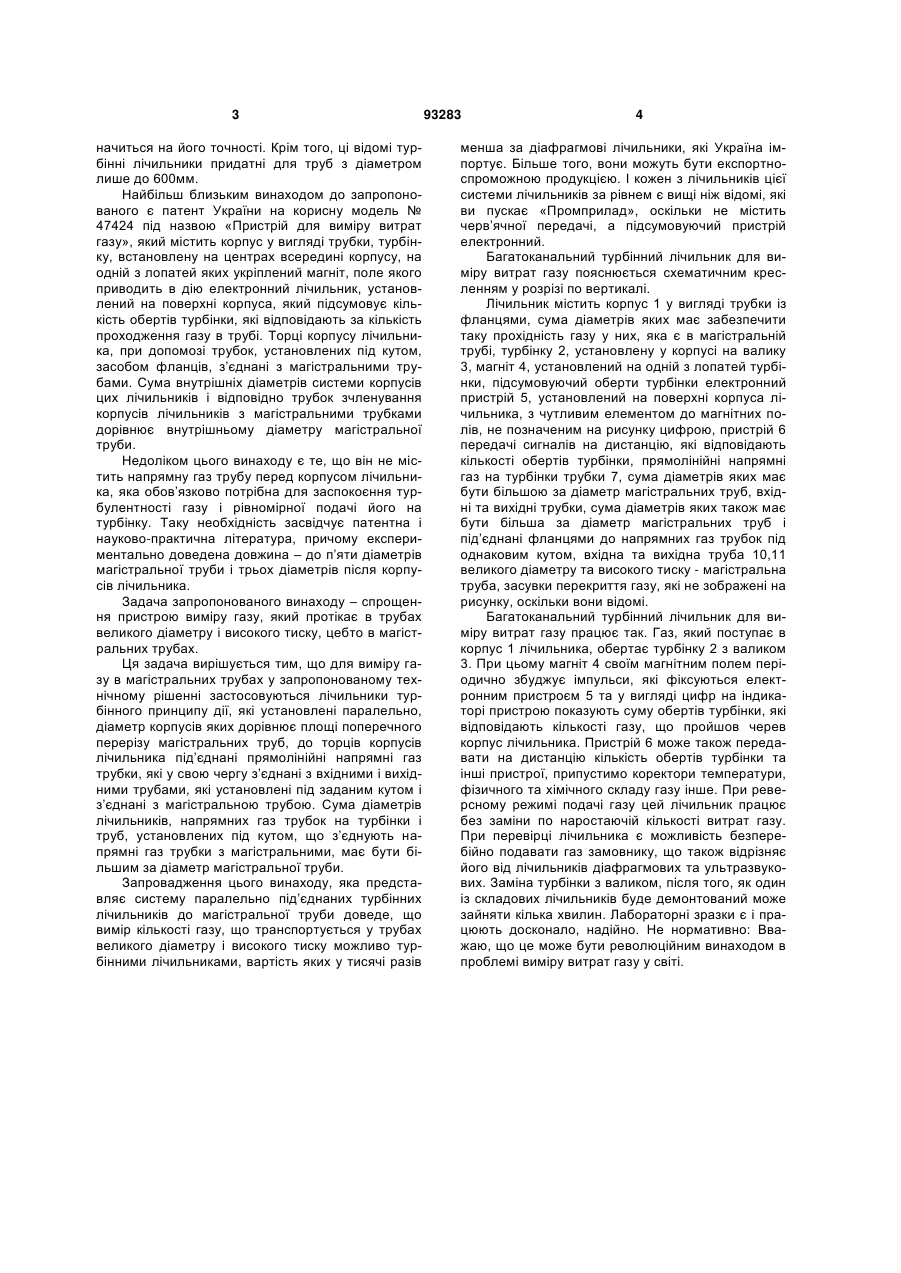

Пристрій для виміру витрат газу, який містить кілька встановлених паралельно однакових тур 3 начиться на його точності. Крім того, ці відомі турбінні лічильники придатні для труб з діаметром лише до 600мм. Найбільш близьким винаходом до запропонованого є патент України на корисну модель № 47424 під назвою «Пристрій для виміру витрат газу», який містить корпус у вигляді трубки, турбінку, встановлену на центрах всередині корпусу, на одній з лопатей яких укріплений магніт, поле якого приводить в дію електронний лічильник, установлений на поверхні корпуса, який підсумовує кількість обертів турбінки, які відповідають за кількість проходження газу в трубі. Торці корпусу лічильника, при допомозі трубок, установлених під кутом, засобом фланців, з’єднані з магістральними трубами. Сума внутрішніх діаметрів системи корпусів цих лічильників і відповідно трубок зчленування корпусів лічильників з магістральними трубками дорівнює внутрішньому діаметру магістральної труби. Недоліком цього винаходу є те, що він не містить напрямну газ трубу перед корпусом лічильника, яка обов’язково потрібна для заспокоєння турбулентності газу і рівномірної подачі його на турбінку. Таку необхідність засвідчує патентна і науково-практична література, причому експериментально доведена довжина – до п’яти діаметрів магістральної труби і трьох діаметрів після корпусів лічильника. Задача запропонованого винаходу – спрощення пристрою виміру газу, який протікає в трубах великого діаметру і високого тиску, цебто в магістральних трубах. Ця задача вирішується тим, що для виміру газу в магістральних трубах у запропонованому технічному рішенні застосовуються лічильники турбінного принципу дії, які установлені паралельно, діаметр корпусів яких дорівнює площі поперечного перерізу магістральних труб, до торців корпусів лічильника під’єднані прямолінійні напрямні газ трубки, які у свою чергу з’єднані з вхідними і вихідними трубами, які установлені під заданим кутом і з’єднані з магістральною трубою. Сума діаметрів лічильників, напрямних газ трубок на турбінки і труб, установлених під кутом, що з’єднують напрямні газ трубки з магістральними, має бути більшим за діаметр магістральної труби. Запровадження цього винаходу, яка представляє систему паралельно під’єднаних турбінних лічильників до магістральної труби доведе, що вимір кількості газу, що транспортується у трубах великого діаметру і високого тиску можливо турбінними лічильниками, вартість яких у тисячі разів 93283 4 менша за діафрагмові лічильники, які Україна імпортує. Більше того, вони можуть бути експортноспроможною продукцією. І кожен з лічильників цієї системи лічильників за рівнем є вищі ніж відомі, які ви пускає «Промприлад», оскільки не містить черв’ячної передачі, а підсумовуючий пристрій електронний. Багатоканальний турбінний лічильник для виміру витрат газу пояснюється схематичним кресленням у розрізі по вертикалі. Лічильник містить корпус 1 у вигляді трубки із фланцями, сума діаметрів яких має забезпечити таку прохідність газу у них, яка є в магістральній трубі, турбінку 2, установлену у корпусі на валику 3, магніт 4, установлений на одній з лопатей турбінки, підсумовуючий оберти турбінки електронний пристрій 5, установлений на поверхні корпуса лічильника, з чутливим елементом до магнітних полів, не позначеним на рисунку цифрою, пристрій 6 передачі сигналів на дистанцію, які відповідають кількості обертів турбінки, прямолінійні напрямні газ на турбінки трубки 7, сума діаметрів яких має бути більшою за діаметр магістральних труб, вхідні та вихідні трубки, сума діаметрів яких також має бути більша за діаметр магістральних труб і під’єднані фланцями до напрямних газ трубок під однаковим кутом, вхідна та вихідна труба 10,11 великого діаметру та високого тиску - магістральна труба, засувки перекриття газу, які не зображені на рисунку, оскільки вони відомі. Багатоканальний турбінний лічильник для виміру витрат газу працює так. Газ, який поступає в корпус 1 лічильника, обертає турбінку 2 з валиком 3. При цьому магніт 4 своїм магнітним полем періодично збуджує імпульси, які фіксуються електронним пристроєм 5 та у вигляді цифр на індикаторі пристрою показують суму обертів турбінки, які відповідають кількості газу, що пройшов черев корпус лічильника. Пристрій 6 може також передавати на дистанцію кількість обертів турбінки та інші пристрої, припустимо коректори температури, фізичного та хімічного складу газу інше. При реверсному режимі подачі газу цей лічильник працює без заміни по наростаючій кількості витрат газу. При перевірці лічильника є можливість безперебійно подавати газ замовнику, що також відрізняє його від лічильників діафрагмових та ультразвукових. Заміна турбінки з валиком, після того, як один із складових лічильників буде демонтований може зайняти кілька хвилин. Лабораторні зразки є і працюють досконало, надійно. Не нормативно: Вважаю, що це може бути революційним винаходом в проблемі виміру витрат газу у світі. 5 Комп’ютерна верстка В. Мацело 93283 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
