Пристрій для вимірювання витрат газу

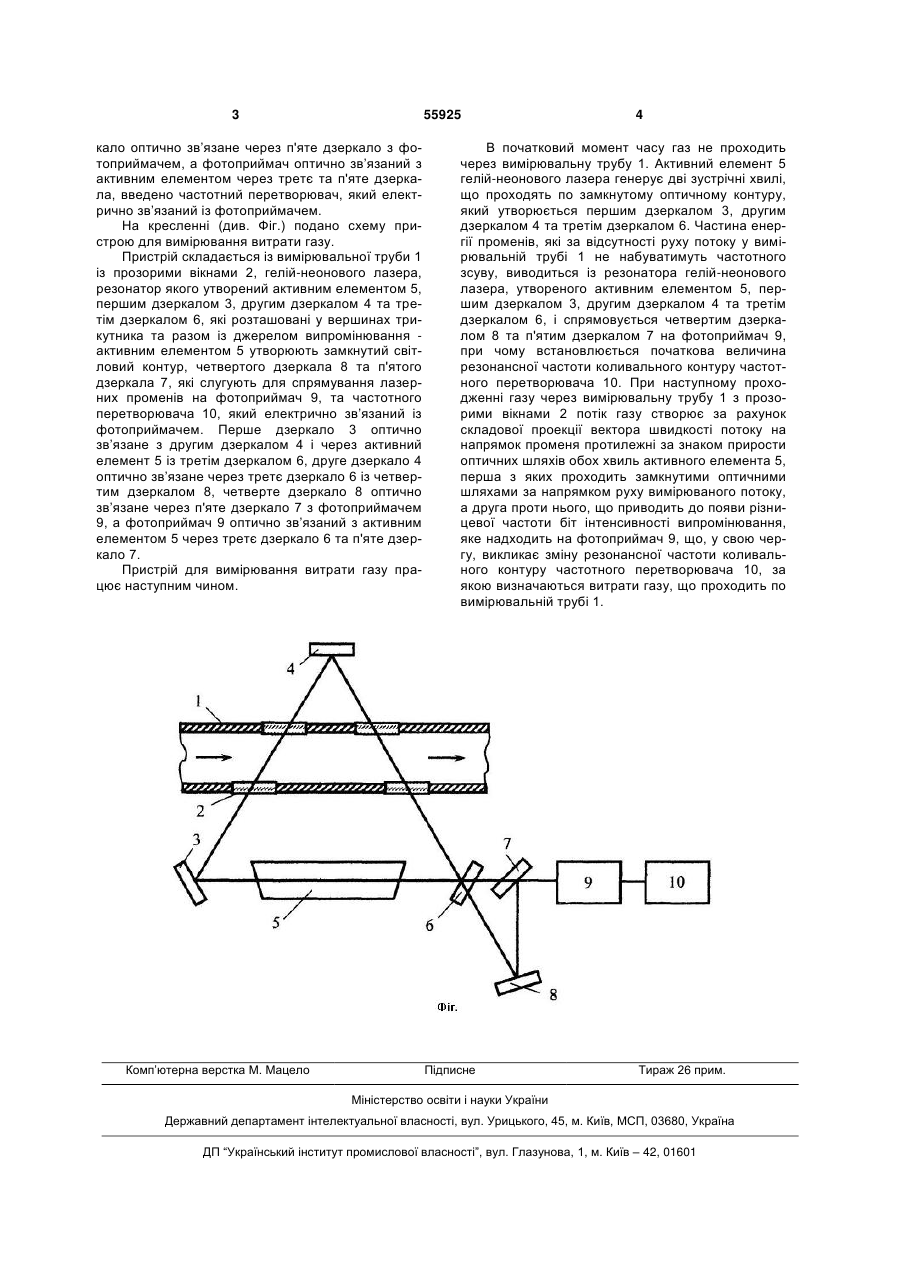

Пристрій для вимірювання витрати газу, шо містить вимірювальну трубу із прозорими вікнами, гелій-неоновий лазер, резонатор якого утворений першим, другим і третім дзеркалами, розміщеними 3 55925 кало оптично зв’язане через п'яте дзеркало з фотоприймачем, а фотоприймач оптично зв’язаний з активним елементом через третє та п'яте дзеркала, введено частотний перетворювач, який електрично зв’язаний із фотоприймачем. На кресленні (див. Фіг.) подано схему пристрою для вимірювання витрати газу. Пристрій складається із вимірювальної труби 1 із прозорими вікнами 2, гелій-неонового лазера, резонатор якого утворений активним елементом 5, першим дзеркалом 3, другим дзеркалом 4 та третім дзеркалом 6, які розташовані у вершинах трикутника та разом із джерелом випромінювання активним елементом 5 утворюють замкнутий світловий контур, четвертого дзеркала 8 та п'ятого дзеркала 7, які слугують для спрямування лазерних променів на фотоприймач 9, та частотного перетворювача 10, який електрично зв’язаний із фотоприймачем. Перше дзеркало 3 оптично зв’язане з другим дзеркалом 4 і через активний елемент 5 із третім дзеркалом 6, друге дзеркало 4 оптично зв’язане через третє дзеркало 6 із четвертим дзеркалом 8, четверте дзеркало 8 оптично зв’язане через п'яте дзеркало 7 з фотоприймачем 9, а фотоприймач 9 оптично зв’язаний з активним елементом 5 через третє дзеркало 6 та п'яте дзеркало 7. Пристрій для вимірювання витрати газу працює наступним чином. Комп’ютерна верстка М. Мацело 4 В початковий момент часу газ не проходить через вимірювальну трубу 1. Активний елемент 5 гелій-неонового лазера генерує дві зустрічні хвилі, що проходять по замкнутому оптичному контуру, який утворюється першим дзеркалом 3, другим дзеркалом 4 та третім дзеркалом 6. Частина енергії променів, які за відсутності руху потоку у вимірювальній трубі 1 не набуватимуть частотного зсуву, виводиться із резонатора гелій-неонового лазера, утвореного активним елементом 5, першим дзеркалом 3, другим дзеркалом 4 та третім дзеркалом 6, і спрямовується четвертим дзеркалом 8 та п'ятим дзеркалом 7 на фотоприймач 9, при чому встановлюється початкова величина резонансної частоти коливального контуру частотного перетворювача 10. При наступному проходженні газу через вимірювальну трубу 1 з прозорими вікнами 2 потік газу створює за рахунок складової проекції вектора швидкості потоку на напрямок променя протилежні за знаком прирости оптичних шляхів обох хвиль активного елемента 5, перша з яких проходить замкнутими оптичними шляхами за напрямком руху вимірюваного потоку, а друга проти нього, що приводить до появи різницевої частоти біт інтенсивності випромінювання, яке надходить на фотоприймач 9, що, у свою чергу, викликає зміну резонансної частоти коливального контуру частотного перетворювача 10, за якою визначаються витрати газу, що проходить по вимірювальній трубі 1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
