Мінеральна суміш, що самоущільнюється, для гідроізоляційного покриття

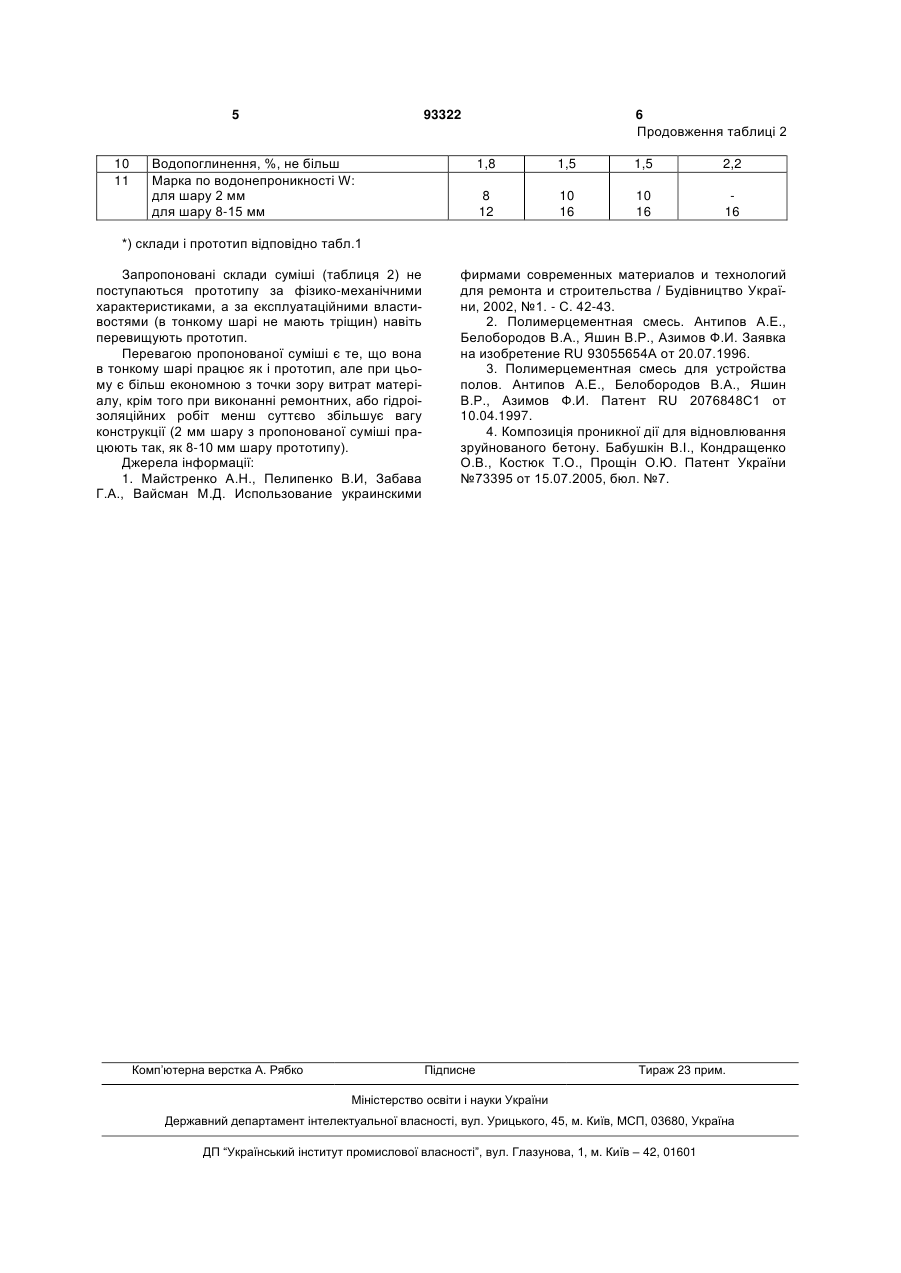

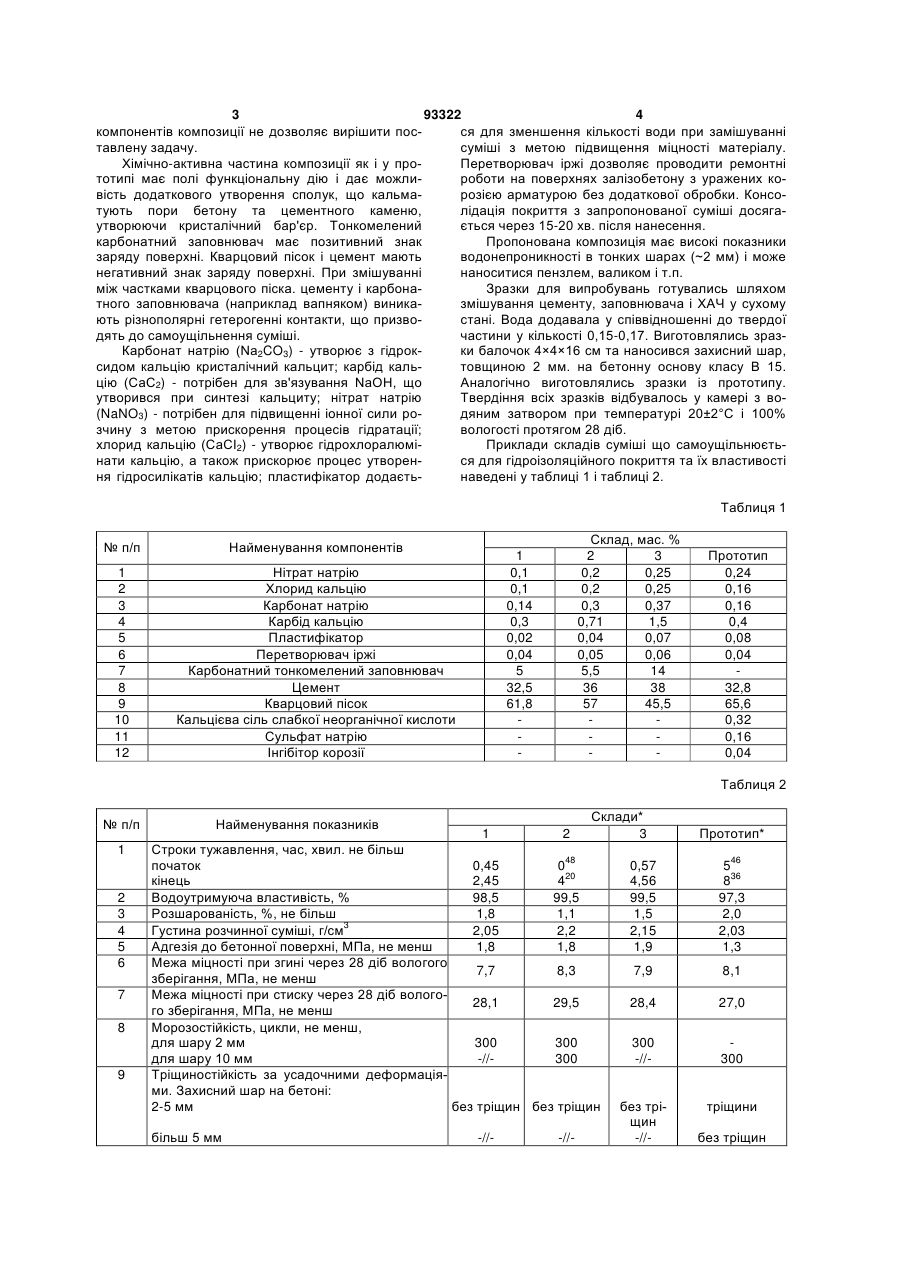

Мінеральна суміш, що самоущільнюється, для гідроізоляційного покриття, що містить цемент, кварцовий пісок та хімічно активну частину з нітра C2 2 (19) 1 3 93322 4 компонентів композиції не дозволяє вирішити посся для зменшення кількості води при замішуванні тавлену задачу. суміші з метою підвищення міцності матеріалу. Хімічно-активна частина композиції як і у проПеретворювач іржі дозволяє проводити ремонтні тотипі має полі функціональну дію і дає можлироботи на поверхнях залізобетону з уражених ковість додаткового утворення сполук, що кальмарозією арматурою без додаткової обробки. Консотують пори бетону та цементного каменю, лідація покриття з запропонованої суміші досягаутворюючи кристалічний бар'єр. Тонкомелений ється через 15-20 хв. після нанесення. карбонатний заповнювач має позитивний знак Пропонована композиція має високі показники заряду поверхні. Кварцовий пісок і цемент мають водонепроникності в тонких шарах (~2 мм) і може негативний знак заряду поверхні. При змішуванні наноситися пензлем, валиком і т.п. між частками кварцового піска. цементу і карбонаЗразки для випробувань готувались шляхом тного заповнювача (наприклад вапняком) виниказмішування цементу, заповнювача і ХАЧ у сухому ють різнополярні гетерогенні контакти, що призвостані. Вода додавала у співвідношенні до твердої дять до самоущільнення суміші. частини у кількості 0,15-0,17. Виготовлялись зразКарбонат натрію (Na2CO3) - утворює з гідрокки балочок 4×4×16 см та наносився захисний шар, сидом кальцію кристалічний кальцит; карбід кальтовщиною 2 мм. на бетонну основу класу В 15. цію (СаС2) - потрібен для зв'язування NaOH, що Аналогічно виготовлялись зразки із прототипу. утворився при синтезі кальциту; нітрат натрію Твердіння всіх зразків відбувалось у камері з во(NaNO3) - потрібен для підвищенні іонної сили родяним затвором при температурі 20±2°С і 100% зчину з метою прискорення процесів гідратації; вологості протягом 28 діб. хлорид кальцію (СаСІ2) - утворює гідрохлоралюміПриклади складів суміші що самоущільнюєтьнати кальцію, а також прискорює процес утворенся для гідроізоляційного покриття та їх властивості ня гідросилікатів кальцію; пластифікатор додаєтьнаведені у таблиці 1 і таблиці 2. Таблиця 1 № п/п Найменування компонентів 1 2 3 4 5 6 7 8 9 10 11 12 Нітрат натрію Хлорид кальцію Карбонат натрію Карбід кальцію Пластифікатор Перетворювач іржі Карбонатний тонкомелений заповнювач Цемент Кварцовий пісок Кальцієва сіль слабкої неорганічної кислоти Сульфат натрію Інгібітор корозії Склад, мас. % 2 3 0,2 0,25 0,2 0,25 0,3 0,37 0,71 1,5 0,04 0,07 0,05 0,06 5,5 14 36 38 57 45,5 1 0,1 0,1 0,14 0,3 0,02 0,04 5 32,5 61,8 Прототип 0,24 0,16 0,16 0,4 0,08 0,04 32,8 65,6 0,32 0,16 0,04 Таблиця 2 № п/п 1 2 3 4 5 6 7 8 9 Найменування показників 1 2 Склади* 3 Строки тужавлення, час, хвил. не більш початок 0,45 048 кінець 2,45 420 Водоутримуюча властивість, % 98,5 99,5 Розшарованість, %, не більш 1,8 1,1 Густина розчинної суміші, г/см3 2,05 2,2 Адгезія до бетонної поверхні, МПа, не менш 1,8 1,8 Межа міцності при згині через 28 діб вологого 7,7 8,3 зберігання, МПа, не менш Межа міцності при стиску через 28 діб волого28,1 29,5 го зберігання, МПа, не менш Морозостійкість, цикли, не менш, для шару 2 мм 300 300 для шару 10 мм -//300 Тріщиностійкість за усадочними деформаціями. Захисний шар на бетоні: 2-5 мм без тріщин без тріщин більш 5 мм -// -// Прототип* 0,57 4,56 99,5 1,5 2,15 1,9 546 836 97,3 2,0 2,03 1,3 7,9 8,1 28,4 27,0 300 -// 300 без тріщин -// тріщини без тріщин 5 10 11 93322 Водопоглинення, %, не більш Марка по водонепроникності W: для шару 2 мм для шару 8-15 мм 6 Продовження таблиці 2 1,8 1,5 1,5 2,2 8 12 10 16 10 16 16 *) склади і прототип відповідно табл.1 Запропоновані склади суміші (таблиця 2) не поступаються прототипу за фізико-механічними характеристиками, а за експлуатаційними властивостями (в тонкому шарі не мають тріщин) навіть перевищують прототип. Перевагою пропонованої суміші є те, що вона в тонкому шарі працює як і прототип, але при цьому є більш економною з точки зору витрат матеріалу, крім того при виконанні ремонтних, або гідроізоляційних робіт менш суттєво збільшує вагу конструкції (2 мм шару з пропонованої суміші працюють так, як 8-10 мм шару прототипу). Джерела інформації: 1. Майстренко А.Н., Пелипенко В.И, Забава Г.А., Вайсман М.Д. Использование украинскими Комп’ютерна верстка А. Рябко фирмами современных материалов и технологий для ремонта и строительства / Будівництво України, 2002, №1. - С. 42-43. 2. Полимерцементная смесь. Антипов А.Е., Белобородов В.Α., Яшин В.Р., Азимов Ф.И. Заявка на изобретение RU 93055654A от 20.07.1996. 3. Полимерцементная смесь для устройства полов. Антипов А.Е., Белобородов В.А., Яшин В.Р., Азимов Ф.И. Патент RU 2076848С1 от 10.04.1997. 4. Композиція проникної дії для відновлювання зруйнованого бетону. Бабушкін В.І., Кондращенко О.В., Костюк Т.О., Прощін О.Ю. Патент України №73395 от 15.07.2005, бюл. №7. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
