Спосіб монтажу електричних систем нагрівання підлоги

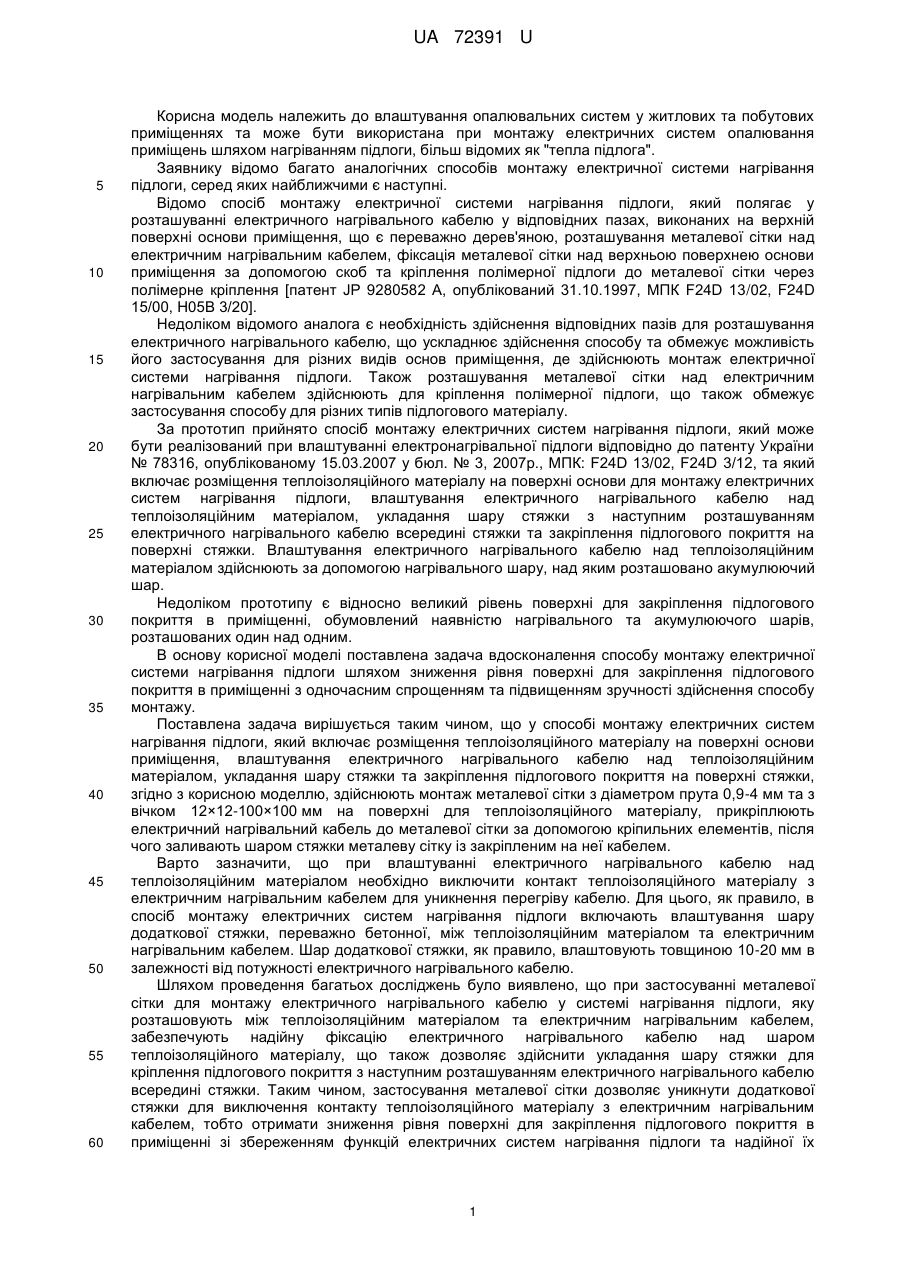

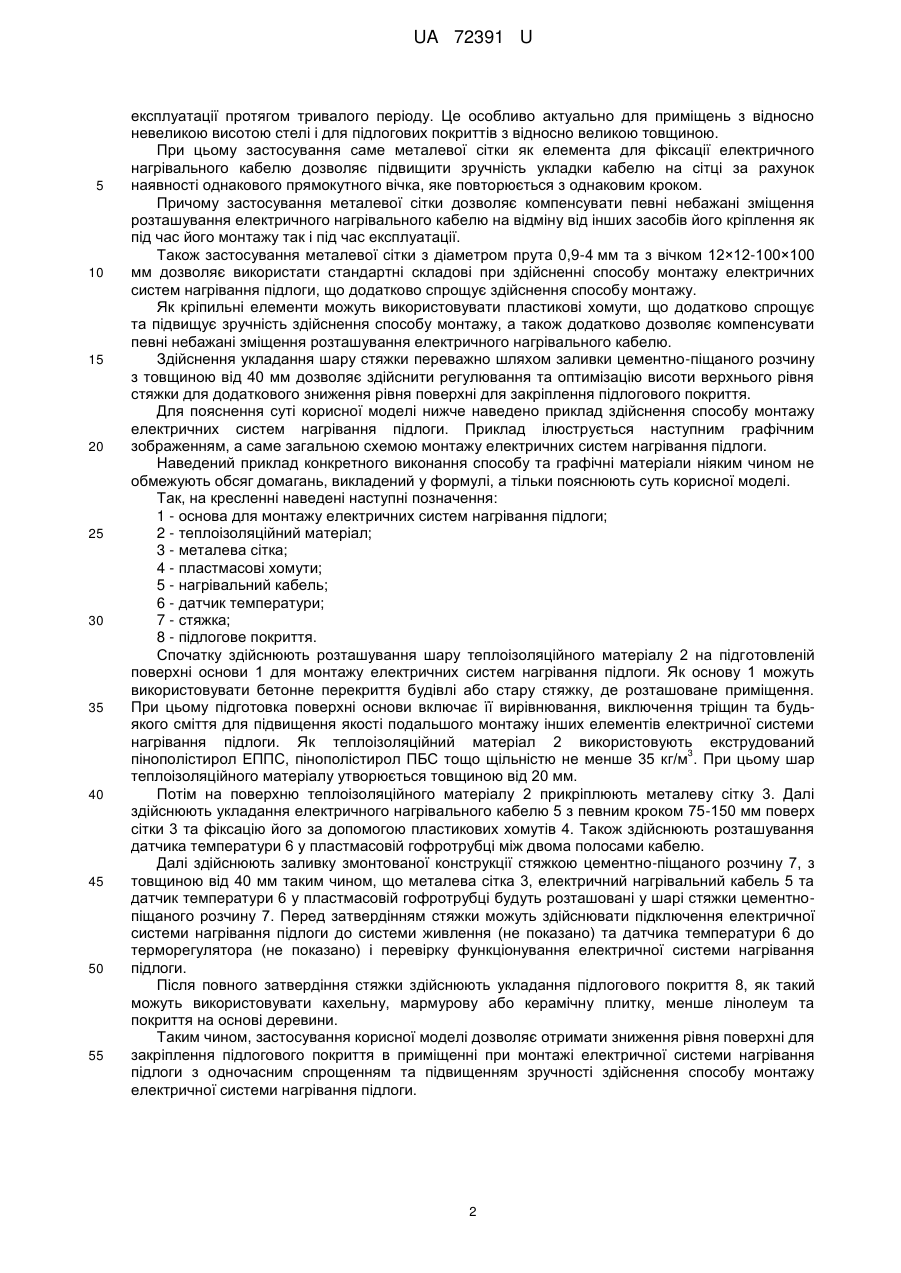

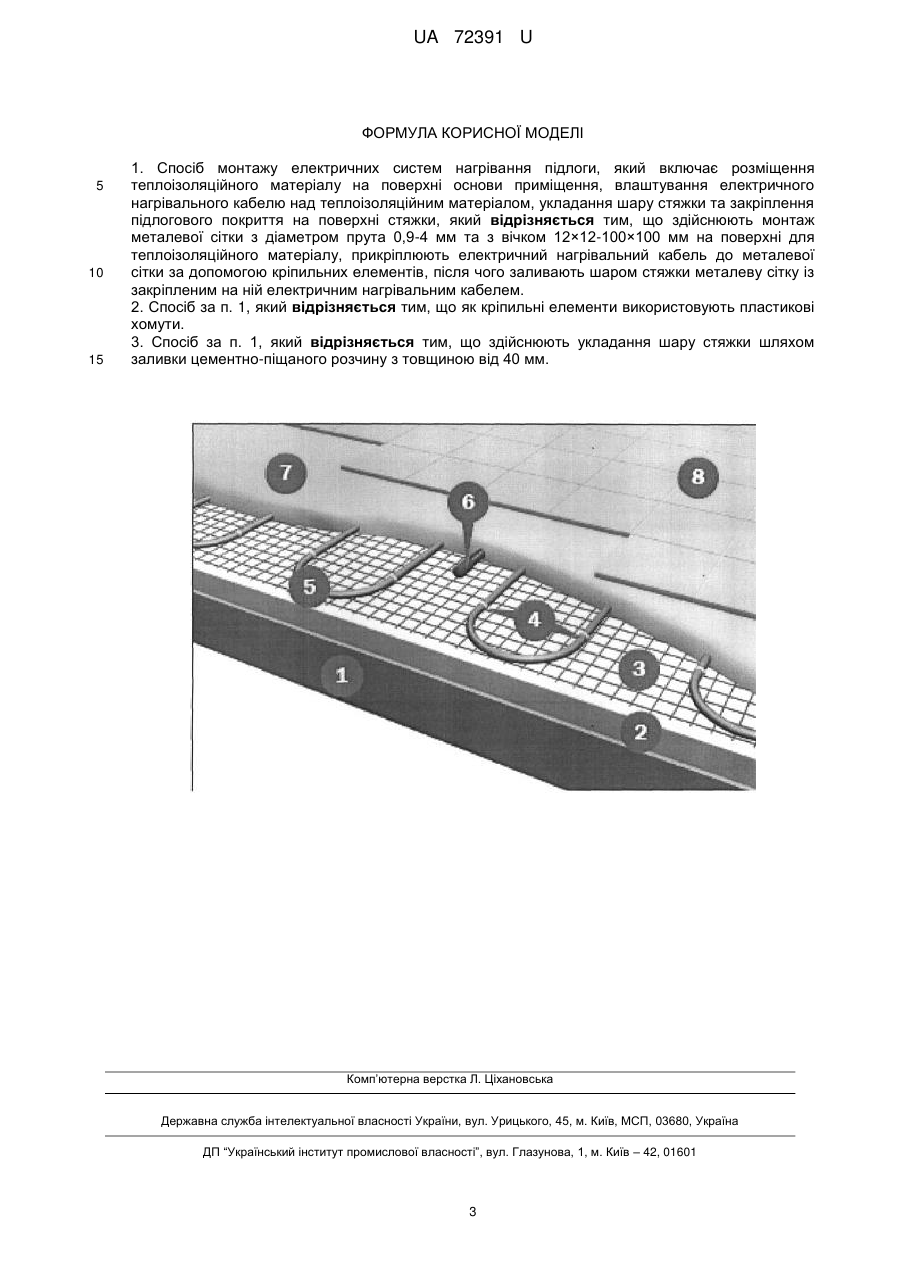

Реферат: UA 72391 U UA 72391 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до влаштування опалювальних систем у житлових та побутових приміщеннях та може бути використана при монтажу електричних систем опалювання приміщень шляхом нагріванням підлоги, більш відомих як "тепла підлога". Заявнику відомо багато аналогічних способів монтажу електричної системи нагрівання підлоги, серед яких найближчими є наступні. Відомо спосіб монтажу електричної системи нагрівання підлоги, який полягає у розташуванні електричного нагрівального кабелю у відповідних пазах, виконаних на верхній поверхні основи приміщення, що є переважно дерев'яною, розташування металевої сітки над електричним нагрівальним кабелем, фіксація металевої сітки над верхньою поверхнею основи приміщення за допомогою скоб та кріплення полімерної підлоги до металевої сітки через полімерне кріплення [патент JP 9280582 А, опублікований 31.10.1997, МПК F24D 13/02, F24D 15/00, Н05В 3/20]. Недоліком відомого аналога є необхідність здійснення відповідних пазів для розташування електричного нагрівального кабелю, що ускладнює здійснення способу та обмежує можливість його застосування для різних видів основ приміщення, де здійснюють монтаж електричної системи нагрівання підлоги. Також розташування металевої сітки над електричним нагрівальним кабелем здійснюють для кріплення полімерної підлоги, що також обмежує застосування способу для різних типів підлогового матеріалу. За прототип прийнято спосіб монтажу електричних систем нагрівання підлоги, який може бути реалізований при влаштуванні електронагрівальної підлоги відповідно до патенту України № 78316, опублікованому 15.03.2007 у бюл. № 3, 2007р., МПК: F24D 13/02, F24D 3/12, та який включає розміщення теплоізоляційного матеріалу на поверхні основи для монтажу електричних систем нагрівання підлоги, влаштування електричного нагрівального кабелю над теплоізоляційним матеріалом, укладання шару стяжки з наступним розташуванням електричного нагрівального кабелю всередині стяжки та закріплення підлогового покриття на поверхні стяжки. Влаштування електричного нагрівального кабелю над теплоізоляційним матеріалом здійснюють за допомогою нагрівального шару, над яким розташовано акумулюючий шар. Недоліком прототипу є відносно великий рівень поверхні для закріплення підлогового покриття в приміщенні, обумовлений наявністю нагрівального та акумулюючого шарів, розташованих один над одним. В основу корисної моделі поставлена задача вдосконалення способу монтажу електричної системи нагрівання підлоги шляхом зниження рівня поверхні для закріплення підлогового покриття в приміщенні з одночасним спрощенням та підвищенням зручності здійснення способу монтажу. Поставлена задача вирішується таким чином, що у способі монтажу електричних систем нагрівання підлоги, який включає розміщення теплоізоляційного матеріалу на поверхні основи приміщення, влаштування електричного нагрівального кабелю над теплоізоляційним матеріалом, укладання шару стяжки та закріплення підлогового покриття на поверхні стяжки, згідно з корисною моделлю, здійснюють монтаж металевої сітки з діаметром прута 0,9-4 мм та з вічком 12×12-100×100 мм на поверхні для теплоізоляційного матеріалу, прикріплюють електричний нагрівальний кабель до металевої сітки за допомогою кріпильних елементів, після чого заливають шаром стяжки металеву сітку із закріпленим на неї кабелем. Варто зазначити, що при влаштуванні електричного нагрівального кабелю над теплоізоляційним матеріалом необхідно виключити контакт теплоізоляційного матеріалу з електричним нагрівальним кабелем для уникнення перегріву кабелю. Для цього, як правило, в спосіб монтажу електричних систем нагрівання підлоги включають влаштування шару додаткової стяжки, переважно бетонної, між теплоізоляційним матеріалом та електричним нагрівальним кабелем. Шар додаткової стяжки, як правило, влаштовують товщиною 10-20 мм в залежності від потужності електричного нагрівального кабелю. Шляхом проведення багатьох досліджень було виявлено, що при застосуванні металевої сітки для монтажу електричного нагрівального кабелю у системі нагрівання підлоги, яку розташовують між теплоізоляційним матеріалом та електричним нагрівальним кабелем, забезпечують надійну фіксацію електричного нагрівального кабелю над шаром теплоізоляційного матеріалу, що також дозволяє здійснити укладання шару стяжки для кріплення підлогового покриття з наступним розташуванням електричного нагрівального кабелю всередині стяжки. Таким чином, застосування металевої сітки дозволяє уникнути додаткової стяжки для виключення контакту теплоізоляційного матеріалу з електричним нагрівальним кабелем, тобто отримати зниження рівня поверхні для закріплення підлогового покриття в приміщенні зі збереженням функцій електричних систем нагрівання підлоги та надійної їх 1 UA 72391 U 5 10 15 20 25 30 35 40 45 50 55 експлуатації протягом тривалого періоду. Це особливо актуально для приміщень з відносно невеликою висотою стелі і для підлогових покриттів з відносно великою товщиною. При цьому застосування саме металевої сітки як елемента для фіксації електричного нагрівального кабелю дозволяє підвищити зручність укладки кабелю на сітці за рахунок наявності однакового прямокутного вічка, яке повторюється з однаковим кроком. Причому застосування металевої сітки дозволяє компенсувати певні небажані зміщення розташування електричного нагрівального кабелю на відміну від інших засобів його кріплення як під час його монтажу так і під час експлуатації. Також застосування металевої сітки з діаметром прута 0,9-4 мм та з вічком 12×12-100×100 мм дозволяє використати стандартні складові при здійсненні способу монтажу електричних систем нагрівання підлоги, що додатково спрощує здійснення способу монтажу. Як кріпильні елементи можуть використовувати пластикові хомути, що додатково спрощує та підвищує зручність здійснення способу монтажу, а також додатково дозволяє компенсувати певні небажані зміщення розташування електричного нагрівального кабелю. Здійснення укладання шару стяжки переважно шляхом заливки цементно-піщаного розчину з товщиною від 40 мм дозволяє здійснити регулювання та оптимізацію висоти верхнього рівня стяжки для додаткового зниження рівня поверхні для закріплення підлогового покриття. Для пояснення суті корисної моделі нижче наведено приклад здійснення способу монтажу електричних систем нагрівання підлоги. Приклад ілюструється наступним графічним зображенням, а саме загальною схемою монтажу електричних систем нагрівання підлоги. Наведений приклад конкретного виконання способу та графічні матеріали ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Так, на кресленні наведені наступні позначення: 1 - основа для монтажу електричних систем нагрівання підлоги; 2 - теплоізоляційний матеріал; 3 - металева сітка; 4 - пластмасові хомути; 5 - нагрівальний кабель; 6 - датчик температури; 7 - стяжка; 8 - підлогове покриття. Спочатку здійснюють розташування шару теплоізоляційного матеріалу 2 на підготовленій поверхні основи 1 для монтажу електричних систем нагрівання підлоги. Як основу 1 можуть використовувати бетонне перекриття будівлі або стару стяжку, де розташоване приміщення. При цьому підготовка поверхні основи включає її вирівнювання, виключення тріщин та будьякого сміття для підвищення якості подальшого монтажу інших елементів електричної системи нагрівання підлоги. Як теплоізоляційний матеріал 2 використовують екструдований 3 пінополістирол ЕППС, пінополістирол ПБС тощо щільністю не менше 35 кг/м . При цьому шар теплоізоляційного матеріалу утворюється товщиною від 20 мм. Потім на поверхню теплоізоляційного матеріалу 2 прикріплюють металеву сітку 3. Далі здійснюють укладання електричного нагрівального кабелю 5 з певним кроком 75-150 мм поверх сітки 3 та фіксацію його за допомогою пластикових хомутів 4. Також здійснюють розташування датчика температури 6 у пластмасовій гофротрубці між двома полосами кабелю. Далі здійснюють заливку змонтованої конструкції стяжкою цементно-піщаного розчину 7, з товщиною від 40 мм таким чином, що металева сітка 3, електричний нагрівальний кабель 5 та датчик температури 6 у пластмасовій гофротрубці будуть розташовані у шарі стяжки цементнопіщаного розчину 7. Перед затвердінням стяжки можуть здійснювати підключення електричної системи нагрівання підлоги до системи живлення (не показано) та датчика температури 6 до терморегулятора (не показано) і перевірку функціонування електричної системи нагрівання підлоги. Після повного затвердіння стяжки здійснюють укладання підлогового покриття 8, як такий можуть використовувати кахельну, мармурову або керамічну плитку, менше лінолеум та покриття на основі деревини. Таким чином, застосування корисної моделі дозволяє отримати зниження рівня поверхні для закріплення підлогового покриття в приміщенні при монтажі електричної системи нагрівання підлоги з одночасним спрощенням та підвищенням зручності здійснення способу монтажу електричної системи нагрівання підлоги. 2 UA 72391 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Спосіб монтажу електричних систем нагрівання підлоги, який включає розміщення теплоізоляційного матеріалу на поверхні основи приміщення, влаштування електричного нагрівального кабелю над теплоізоляційним матеріалом, укладання шару стяжки та закріплення підлогового покриття на поверхні стяжки, який відрізняється тим, що здійснюють монтаж металевої сітки з діаметром прута 0,9-4 мм та з вічком 12×12-100×100 мм на поверхні для теплоізоляційного матеріалу, прикріплюють електричний нагрівальний кабель до металевої сітки за допомогою кріпильних елементів, після чого заливають шаром стяжки металеву сітку із закріпленим на ній електричним нагрівальним кабелем. 2. Спосіб за п. 1, який відрізняється тим, що як кріпильні елементи використовують пластикові хомути. 3. Спосіб за п. 1, який відрізняється тим, що здійснюють укладання шару стяжки шляхом заливки цементно-піщаного розчину з товщиною від 40 мм. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
