Цементно-мінеральна суха суміш для спорудження приштрекових смуг

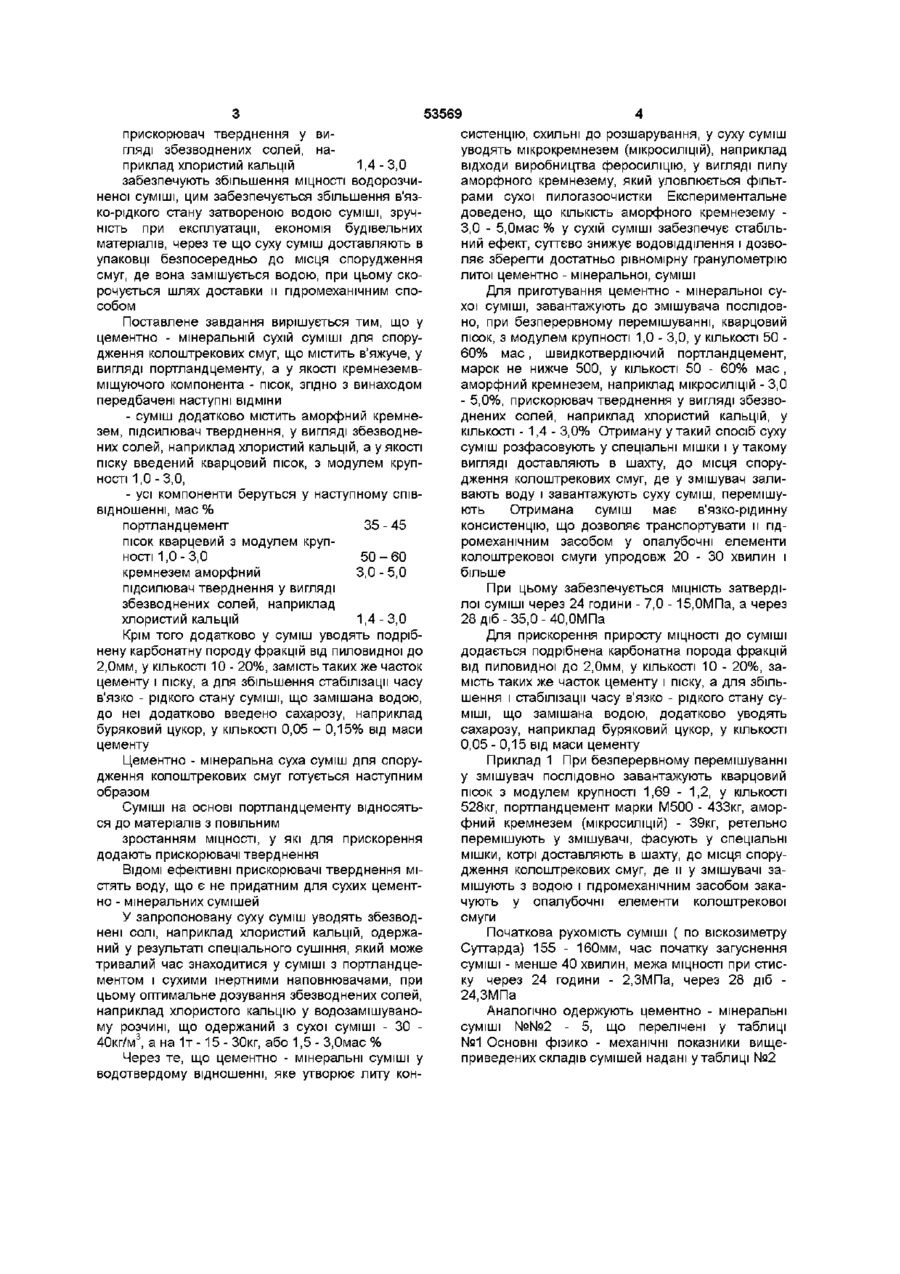

1 Цементно-мінеральна суха суміш для спорудження приштрекових смуг, що містить в'яжуче у вигляді портландцементу, а як кремнеземовмісний 53569 прискорювач тверднення у висистенцію, схильні до розшарування, у суху суміш гляді збезводнених солей, науводять мікрокремнезем (мікросиліцій), наприклад приклад хлористий кальцій 1,4 - 3,0 відходи виробництва феросиліцію, у вигляді пилу забезпечують збільшення МІЦНОСТІ водорозчиаморфного кремнезему, який уловлюється фільтненої суміші, цим забезпечується збільшення в'язрами сухої пилогазоочистки Експериментальне ко-рідкого стану затвореною водою суміші, зручдоведено, що КІЛЬКІСТЬ аморфного кремнезему ність при експлуатації, економія будівельних 3,0 - 5,0мас % у сухій суміші забезпечує стабільматеріалів, через те що суху суміш доставляють в ний ефект, суттєво знижує водовідділення і дозвоупаковці безпосередньо до місця спорудження ляє зберегти достатньо рівномірну гранулометрію смуг, де вона замішується водою, при цьому сколитої цементно - мінеральної, суміші рочується шлях доставки и гідромеханічним споДля приготування цементно - мінеральної сусобом хої суміші, завантажують до змішувача послідовно, при безперервному перемішуванні, кварцовий Поставлене завдання вирішується тим, що у пісок, з модулем крупності 1,0 - 3,0, у КІЛЬКОСТІ 50 цементно - мінеральній сухій суміші для спору60% мас, швидкотвердіючий портландцемент, дження колоштрекових смуг, що містить в'яжуче, у марок не нижче 500, у КІЛЬКОСТІ 50 - 60% мас , вигляді портландцементу, а у якості кремнеземваморфний кремнезем, наприклад мікросиліцій - 3,0 міщуючого компонента - пісок, згідно з винаходом - 5,0%, прискорювач тверднення у вигляді збезвопередбачені наступні ВІДМІНИ днених солей, наприклад хлористий кальцій, у - суміш додатково містить аморфний кремнеКІЛЬКОСТІ - 1,4 - 3,0% Отриману у такий спосіб суху зем, підсилювач тверднення, у вигляді збезводнесуміш розфасовують у спеціальні мішки і у такому них солей, наприклад хлористий кальцій, а у якості вигляді доставляють в шахту, до місця спорупіску введений кварцовий пісок, з модулем крупдження колоштрекових смуг, де у змішувач залиності 1,0-3,0, вають воду і завантажують суху суміш, перемішу- усі компоненти беруться у наступному співють Отримана суміш має в'язко-рідинну відношенні, мас % консистенцію, що дозволяє транспортувати и гідпортландцемент 35 - 45 ромеханічним засобом у опалубочні елементи пісок кварцевий з модулем крупколоштрекової смуги упродовж 20 - ЗО хвилин і ності 1,0-3,0 50-60 більше кремнезем аморфний 3,0 - 5,0 підсилювач тверднення у вигляді При цьому забезпечується МІЦНІСТЬ затверділої суміші через 24 години - 7,0 - 15,0МПа, а через збезводнених солей, наприклад 28 діб - 35,0 - 40,0МПа хлористий кальцій 1,4 - 3,0 Крім того додатково у суміш уводять подрібДля прискорення приросту МІЦНОСТІ до суміші нену карбонатну породу фракцій від пиловидної до додається подрібнена карбонатна порода фракцій 2,0мм, у КІЛЬКОСТІ 10 - 20%, замість таких же часток від пиловидної до 2,0мм, у КІЛЬКОСТІ 10 - 20%, зацементу і піску, а для збільшення стабілізації часу мість таких же часток цементу і піску, а для збільв'язко - рідкого стану суміші, що замішана водою, шення і стабілізації часу в'язко - рідкого стану судо неї додатково введено сахарозу, наприклад міші, що замішана водою, додатково уводять буряковий цукор, у КІЛЬКОСТІ 0,05 - 0,15% від маси сахарозу, наприклад буряковий цукор, у КІЛЬКОСТІ цементу 0,05 - 0,15 від маси цементу Цементно - мінеральна суха суміш для споруПриклад 1 При безперервному перемішуванні дження колоштрекових смуг готується наступним у змішувач послідовно завантажують кварцовий образом пісок з модулем крупності 1,69 - 1,2, у КІЛЬКОСТІ 528кг, портландцемент марки М500 - 433кг, аморСуміші на основі портландцементу відносятьфний кремнезем (мікросиліцій) - 39кг, ретельно ся до матеріалів з повільним перемішують у змішувачі, фасують у спеціальні зростанням МІЦНОСТІ, у які для прискорення мішки, котрі доставляють в шахту, до місця спорудодають прискорювачі тверднення дження колоштрекових смуг, де и у змішувачі заВІДОМІ ефективні прискорювачі тверднення мімішують з водою і гідромеханічним засобом закастять воду, що є не придатним для сухих цементчують у опалубочні елементи колоштрекової но - мінеральних сумішей смуги У запропоновану суху суміш уводять збезводнені солі, наприклад хлористий кальцій, одержаПочаткова рухомість суміші ( по віскозиметру ний у результаті спеціального сушіння, який може Суттарда) 155 - 160мм, час початку загуснення тривалий час знаходитися у суміші з портландцесуміші - менше 40 хвилин, межа МІЦНОСТІ при стисментом і сухими інертними наповнювачами, при ку через 24 години - 2,ЗМПа, через 28 діб цьому оптимальне дозування збезводнених солей, 24,ЗМПа наприклад хлористого кальцію у водозамішуваноАналогічно одержують цементно - мінеральні му розчині, що одержаний з сухої суміші - ЗО суміші №№2 - 5, що перелічені у таблиці 40кг/м3, а на 1т-15-30кг, або 1,5-3,0мас% №1 Основні фізико - механічні показники вищеприведених складів сумішей надані утаблиці №2 Через те, що цементно - мінеральні суміші у водотвердому відношенні, яке утворює литу кон 53569 Таблиця 1 Склад сумішей, що випробуються № складу суміші 1 2 3 4 5 Портландцемент 433 420 425 405 423 Пісок кварцовий 528 514 523 390 Подрібнений карбонат 141 Аморфний кремнезем 39 38 38 38 38 Кальцій хлористий 2,8 1,4 2,4 1,4 сахароза 0,42 Таблиця 2 Основні ХІМІКО - механічні показники сумішей, що випробувані N° складу суміші 1 2 3 4 5 Вода / цемент 0,63 0,61 0,52 0,62 0,51 Початкова рухомість за віскози- Час початку загус- Межа МІЦНОСТІ при стиску, МПа метром Суттарда, мм нення, хвилин 1 доба 3 доби 7діб 28 діб 155-160 >40 2,3 6,7 18,5 24,3 155-160 20 9,4 19,1 24,2 35,8 160 25 9,8 20,2 25,0 38,5 160 27 12,1 21 3 35,9 42,1 160 55 12,3 23,4 37,4 7,1 Застосування запропонованого винаходу дозволить виробляти готову суху суміш, яку фасують у спеціальні мішки і, у разі потреби, доставляти и у такому вигляді в шахту, безпосередньо до місця спорудження колоштрекових смуг, де її змішують з водою і гідромеханічним транспортуванням укладають в опалубочні елементи смуг Замішана водою суміш утворює в'язко-рідинну консистенцію, придатну упродовж 20 - 55 хвилин для гідромеханічного транспортування, а уведення у суміш ХІМІЧНИХ ДОМІШОК, таких як аморфний кремнезем, хло ристий кальцій, що регулюють тужавлення і тверднення цементу, переводять суміш до розряду швидкотвердіючих, з отриманням МІЦНОСТІ че рез добу-7,0- 15,0МПа Ці переваги сприяють значній економії будівельних матеріалів, здешевленню і спрощенню технологічного процесу спорудження колоштрекових смуг Заявлена суміш пройшла випробування при спорудженні колоштрекових смуг в шахті і показала позитивні результати ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
