Скребковий конвеєр

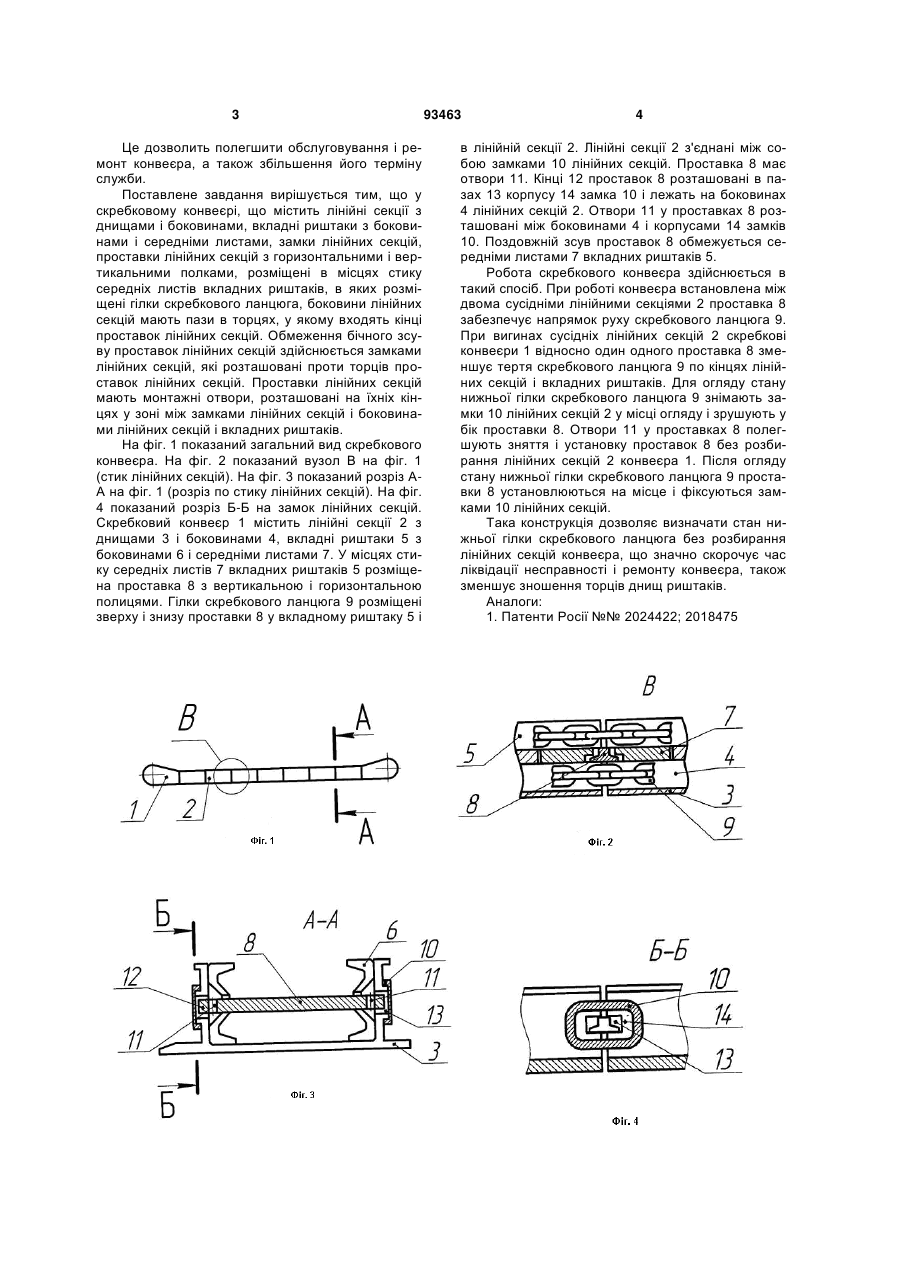

Скребковий конвеєр, що містить лінійні секції з днищами і боковинами, вкладні риштаки з боковинами і середніми листами, замки лінійних секцій, проставки лінійних секцій з вертикальними і горизонтальними полками, розміщені у місцях стику середніх листів вкладних риштаків, у яких розміщені гілки скребкового ланцюга, який відрізняється тим, що боковини лінійних секцій мають пази у торцях, у які входять кінці проставок лінійних секцій, причому обмеження бічного зсуву проставок лінійних секцій здійснено замками лінійних секцій, які розташовані проти торців проставок лінійних секцій, а проставки лінійних секцій містять монтажні отвори, розташовані на їхніх кінцях, у зоні між замками лінійних секцій і боковинами лінійних секцій і вкладних риштаків. Винахід відноситься до засобів доставки у лавах вугільних шахт, а саме, до забійних скребкових конвеєрів. Відомі конвеєри, у яких на кожній секції конвеєра закріплені планки, що перекривають зазор між секціями конвеєра. При цьому конвеєр може працювати тільки у бік руху скребкового ланцюга по ходу установки перекриваючих планок. Відома конструкція секцій конвеєра, у яких у краях середнього листа виконані пази і виступи, якими дві сусідні секції входять одна в другу. Недоліком такої конструкції секції конвеєра є трудомісткість і складність її виготовлення. Крім того основне зношування середнього листа лінійної секції відбувається на його краях, що приводить до передчасного виходу з ладу всієї секції конвеєра. Відома конструкція конвеєра, у якій між лінійними секціями перебувають прямокутні вставки, що опираються торцевими виступами на боковини лінійних секцій з бічними виступами, що входять у пази на торцях середніх листів лінійних секцій [патент Росії № 2018475]. Недоліком такої конструкції є складність зняття і установки вставок у випадку пориву нижньої гілки скребкового ланцюга конвеєра. Найбільш близької по технічній сутності до заявленої конструкції скребкового конвеєра є відома конструкція конвеєра, що має лінійні секції з вкладними риштаками, між торцями яких установлені проставки з вертикальною і горизонтальною полицями. Проставка опирається краями на боковини вкладних риштаків, а горизонтальні полки проставок входять у пази середніх листів вкладних риштаків [патент Росії № 2024422]. Недоліком такої конструкції є те, що проставки не мають обмеження переміщення в поперечній площині конвеєра і при його роботі можуть вискакувати з опір, що може привести до поривів скребкового ланцюга. Крім того, демонтаж такої проставки можливий тільки після виїмки вкладного риштака, що ускладнює пошук місця пориву нижньої гілки скребкового ланцюга. (19) UA (11) 93463 (13) (21) a201000853 (22) 28.01.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, ЛИТВАК ГРИГОРІЙ ОЛЕКСАНДРОВИЧ, РІКМАН ІГОР ВОЛОДИМИРОВИЧ, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЛЕУСЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ПОТАПОВ ІГОР ГРИГОРОВИЧ, КОНОГОРОВ ЮРІЙ ОЛЕКСАНДРОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ" (56) RU 2024422 C1, 15.12.1994 RU 2018475 C1, 30.08.1994 UA 27508 C2, 15.09.2000 SU 1717503 A1, 07.03.1992 GB 696415, 30.09.1949 US 4105110, 08.08.1978 C2 1 3 Це дозволить полегшити обслуговування і ремонт конвеєра, а також збільшення його терміну служби. Поставлене завдання вирішується тим, що у скребковому конвеєрі, що містить лінійні секції з днищами і боковинами, вкладні риштаки з боковинами і середніми листами, замки лінійних секцій, проставки лінійних секцій з горизонтальними і вертикальними полками, розміщені в місцях стику середніх листів вкладних риштаків, в яких розміщені гілки скребкового ланцюга, боковини лінійних секцій мають пази в торцях, у якому входять кінці проставок лінійних секцій. Обмеження бічного зсуву проставок лінійних секцій здійснюється замками лінійних секцій, які розташовані проти торців проставок лінійних секцій. Проставки лінійних секцій мають монтажні отвори, розташовані на їхніх кінцях у зоні між замками лінійних секцій і боковинами лінійних секцій і вкладних риштаків. На фіг. 1 показаний загальний вид скребкового конвеєра. На фіг. 2 показаний вузол В на фіг. 1 (стик лінійних секцій). На фіг. 3 показаний розріз АА на фіг. 1 (розріз по стику лінійних секцій). На фіг. 4 показаний розріз Б-Б на замок лінійних секцій. Скребковий конвеєр 1 містить лінійні секції 2 з днищами 3 і боковинами 4, вкладні риштаки 5 з боковинами 6 і середніми листами 7. У місцях стику середніх листів 7 вкладних риштаків 5 розміщена проставка 8 з вертикальною і горизонтальною полицями. Гілки скребкового ланцюга 9 розміщені зверху і знизу проставки 8 у вкладному риштаку 5 і 93463 4 в лінійній секції 2. Лінійні секції 2 з'єднані між собою замками 10 лінійних секцій. Проставка 8 має отвори 11. Кінці 12 проставок 8 розташовані в пазах 13 корпусу 14 замка 10 і лежать на боковинах 4 лінійних секцій 2. Отвори 11 у проставках 8 розташовані між боковинами 4 і корпусами 14 замків 10. Поздовжній зсув проставок 8 обмежується середніми листами 7 вкладних риштаків 5. Робота скребкового конвеєра здійснюється в такий спосіб. При роботі конвеєра встановлена між двома сусідніми лінійними секціями 2 проставка 8 забезпечує напрямок руху скребкового ланцюга 9. При вигинах сусідніх лінійних секцій 2 скребкові конвеєри 1 відносно один одного проставка 8 зменшує тертя скребкового ланцюга 9 по кінцях лінійних секцій і вкладних риштаків. Для огляду стану нижньої гілки скребкового ланцюга 9 знімають замки 10 лінійних секцій 2 у місці огляду і зрушують у бік проставки 8. Отвори 11 у проставках 8 полегшують зняття і установку проставок 8 без розбирання лінійних секцій 2 конвеєра 1. Після огляду стану нижньої гілки скребкового ланцюга 9 проставки 8 установлюються на місце і фіксуються замками 10 лінійних секцій. Така конструкція дозволяє визначати стан нижньої гілки скребкового ланцюга без розбирання лінійних секцій конвеєра, що значно скорочує час ліквідації несправності і ремонту конвеєра, також зменшує зношення торців днищ риштаків. Аналоги: 1. Патенти Росії №№ 2024422; 2018475 5 Комп’ютерна верстка Г. Паяльніков 93463 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
