Спосіб виготовлення штучної кисті

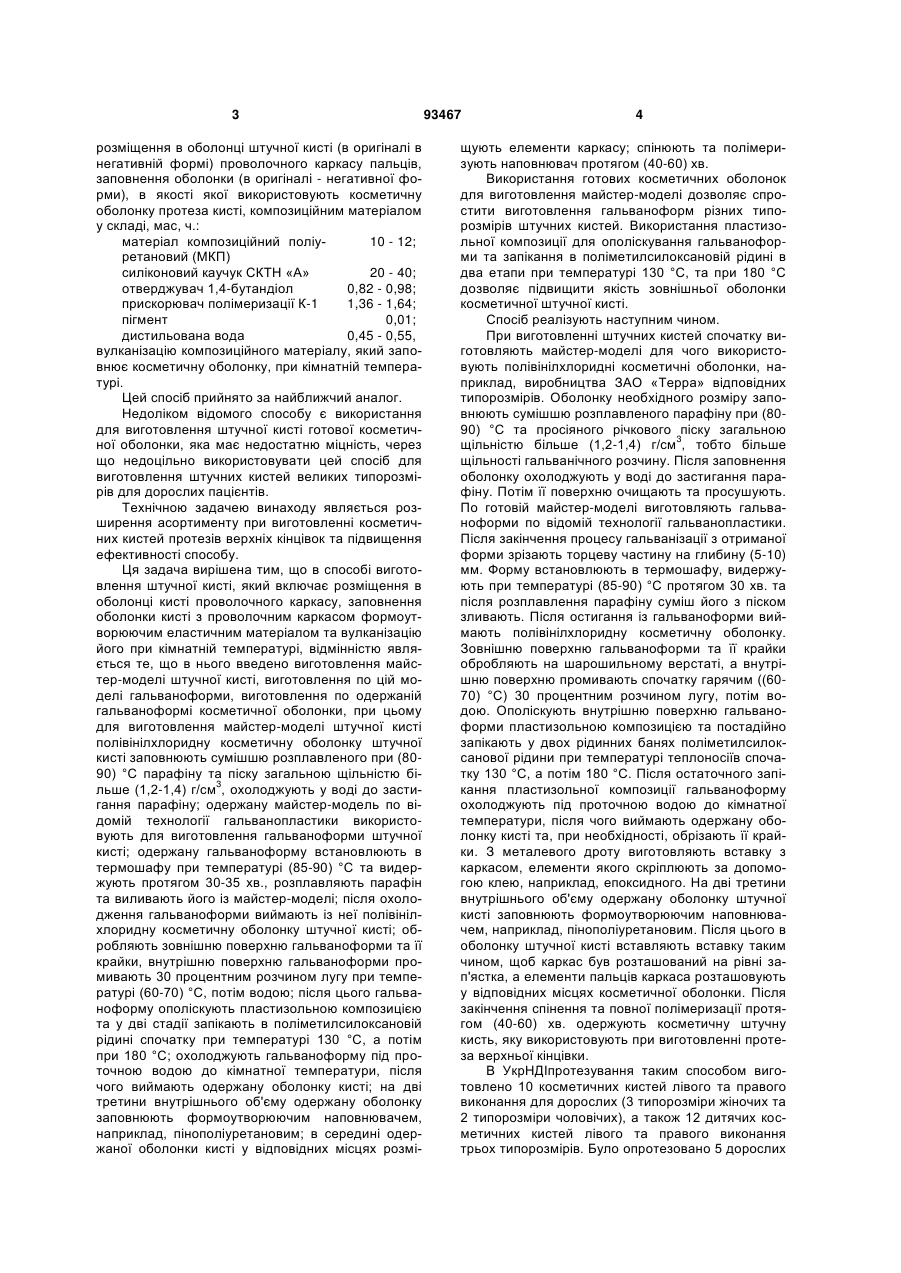

Спосіб виготовлення штучних кистей, що включає розміщення в оболонці кисті дротового каркаса, заповнення оболонки кисті з дротяним каркасом формоутворюючим еластичним матеріалом та вулканізацію його при кімнатній температурі, який відрізняється тим, що спочатку виготовляють майстер-модель штучної кисті, виготовлення по цій моделі гальваноформи, виготовлення по одержаній гальваноформі косметичної оболонки, при цьому для виготовлення майс C2 2 93467 1 3 розміщення в оболонці штучної кисті (в оригіналі в негативній формі) проволочного каркасу пальців, заповнення оболонки (в оригіналі - негативної форми), в якості якої використовують косметичну оболонку протеза кисті, композиційним матеріалом у складі, мас, ч.: матеріал композиційний поліу10 - 12; ретановий (МКП) силіконовий каучук СКТН «А» 20 - 40; отверджувач 1,4-бутандіол 0,82 - 0,98; прискорювач полімеризації К-1 1,36 - 1,64; пігмент 0,01; дистильована вода 0,45 - 0,55, вулканізацію композиційного матеріалу, який заповнює косметичну оболонку, при кімнатній температурі. Цей спосіб прийнято за найближчий аналог. Недоліком відомого способу є використання для виготовлення штучної кисті готової косметичної оболонки, яка має недостатню міцність, через що недоцільно використовувати цей спосіб для виготовлення штучних кистей великих типорозмірів для дорослих пацієнтів. Технічною задачею винаходу являється розширення асортименту при виготовленні косметичних кистей протезів верхніх кінцівок та підвищення ефективності способу. Ця задача вирішена тим, що в способі виготовлення штучної кисті, який включає розміщення в оболонці кисті проволочного каркасу, заповнення оболонки кисті з проволочним каркасом формоутворюючим еластичним матеріалом та вулканізацію його при кімнатній температурі, відмінністю являється те, що в нього введено виготовлення майстер-моделі штучної кисті, виготовлення по цій моделі гальваноформи, виготовлення по одержаній гальваноформі косметичної оболонки, при цьому для виготовлення майстер-моделі штучної кисті полівінілхлоридну косметичну оболонку штучної кисті заповнюють сумішшю розплавленого при (8090) °С парафіну та піску загальною щільністю більше (1,2-1,4) г/см3, охолоджують у воді до застигання парафіну; одержану майстер-модель по відомій технології гальванопластики використовують для виготовлення гальваноформи штучної кисті; одержану гальваноформу встановлюють в термошафу при температурі (85-90) °С та видержують протягом 30-35 хв., розплавляють парафін та виливають його із майстер-моделі; після охолодження гальваноформи виймають із неї полівінілхлоридну косметичну оболонку штучної кисті; обробляють зовнішню поверхню гальваноформи та її крайки, внутрішню поверхню гальваноформи промивають 30 процентним розчином лугу при температурі (60-70) °С, потім водою; після цього гальваноформу ополіскують пластизольною композицією та у дві стадії запікають в поліметилсилоксановій рідині спочатку при температурі 130 °С, а потім при 180 °С; охолоджують гальваноформу під проточною водою до кімнатної температури, після чого виймають одержану оболонку кисті; на дві третини внутрішнього об'єму одержану оболонку заповнюють формоутворюючим наповнювачем, наприклад, пінополіуретановим; в середині одержаної оболонки кисті у відповідних місцях розмі 93467 4 щують елементи каркасу; спінюють та полімеризують наповнювач протягом (40-60) хв. Використання готових косметичних оболонок для виготовлення майстер-моделі дозволяє спростити виготовлення гальваноформ різних типорозмірів штучних кистей. Використання пластизольної композиції для ополіскування гальваноформи та запікання в поліметилсилоксановій рідині в два етапи при температурі 130 °С, та при 180 °С дозволяє підвищити якість зовнішньої оболонки косметичної штучної кисті. Спосіб реалізують наступним чином. При виготовленні штучних кистей спочатку виготовляють майстер-моделі для чого використовують полівінілхлоридні косметичні оболонки, наприклад, виробництва ЗАО «Терра» відповідних типорозмірів. Оболонку необхідного розміру заповнюють сумішшю розплавленого парафіну при (8090) °С та просіяного річкового піску загальною щільністю більше (1,2-1,4) г/см3, тобто більше щільності гальванічного розчину. Після заповнення оболонку охолоджують у воді до застигання парафіну. Потім її поверхню очищають та просушують. По готовій майстер-моделі виготовляють гальваноформи по відомій технології гальванопластики. Після закінчення процесу гальванізації з отриманої форми зрізають торцеву частину на глибину (5-10) мм. Форму встановлюють в термошафу, видержують при температурі (85-90) °С протягом 30 хв. та після розплавлення парафіну суміш його з піском зливають. Після остигання із гальваноформи виймають полівінілхлоридну косметичну оболонку. Зовнішню поверхню гальваноформи та її крайки обробляють на шарошильному верстаті, а внутрішню поверхню промивають спочатку гарячим ((6070) °С) 30 процентним розчином лугу, потім водою. Ополіскують внутрішню поверхню гальваноформи пластизольною композицією та постадійно запікають у двох рідинних банях поліметилсилоксанової рідини при температурі теплоносіїв спочатку 130 °С, а потім 180 °С. Після остаточного запікання пластизольної композиції гальваноформу охолоджують під проточною водою до кімнатної температури, після чого виймають одержану оболонку кисті та, при необхідності, обрізають її крайки. З металевого дроту виготовляють вставку з каркасом, елементи якого скріплюють за допомогою клею, наприклад, епоксидного. На дві третини внутрішнього об'єму одержану оболонку штучної кисті заповнюють формоутворюючим наповнювачем, наприклад, пінополіуретановим. Після цього в оболонку штучної кисті вставляють вставку таким чином, щоб каркас був розташований на рівні зап'ястка, а елементи пальців каркаса розташовують у відповідних місцях косметичної оболонки. Після закінчення спінення та повної полімеризації протягом (40-60) хв. одержують косметичну штучну кисть, яку використовують при виготовленні протеза верхньої кінцівки. В УкрНДІпротезування таким способом виготовлено 10 косметичних кистей лівого та правого виконання для дорослих (3 типорозміри жіночих та 2 типорозміри чоловічих), а також 12 дитячих косметичних кистей лівого та правого виконання трьох типорозмірів. Було опротезовано 5 дорослих 5 93467 пацієнтів та 3 дитини. Період експлуатації цих кистей складає від 6-ти місяців до 2-ох років. Таким чином, в заявленому способі виготовлення за рахунок виготовлення майстер-моделей Комп’ютерна верстка Л.Литвиненко 6 спрощується виготовлення гальваноформ різних типорозмірів, що дозволяє розширити асортимент штучних кистей та підвищує ефективність способу при використанні його у виробництві. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
